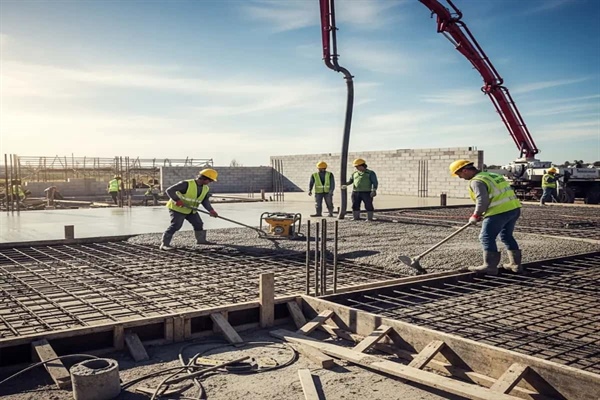

بتن ریزی سقف تیرچه بلوک

بتن ریزی اصولی فراتر از یک فعالیت ساده ساختمانی است؛ این یک فرآیند مهندسی دقیق است که اگر به درستی انجام نشود، می تواند عمر مفید سازه را به شدت کاهش داده و ایمنی آن را به خطر اندازد. ضعف در تراکم،عدم رعایت استانداردها در عمل آوری یا نفوذ عوامل مخرب محیطی، همگی می توانند به ترک خوردگی،خوردگی آرماتورها و کاهش مقاومت سازه منجر شوند .

در این مقاله جامع، ما نه تنها به تشریح مراحل فنی و استاندارد بتن ریزی سقف تیرچه بلوک خواهیم پرداخت، بلکه بر اهمیت استفاده از فناوری های نوین محافظتی تأکید می کنیم. اجرای موفق یک سقف مستحکم، امروز نیازمند تضمین دوام بلندمدت است؛ اینجاست که نقش حیاتی محصولات پوشش محافظتی بتن برای افزایش مقاومت در برابر عوامل شیمیایی،رطوبت و فرسایش محیطی پررنگ می شود . هدف ما ارائه یک راهنمای کاربردی برای مهندسین، پیمانکاران و مجریان است تا با رعایت دقیق ترین استانداردها، سقفی با بالاترین سطح استحکام و طول عمر بنا کنند .

آماده سازی قبل از بتن ریزی سقف تیرچه بلوک: شالوده استحکام

مرحله آماده سازی، در واقع ۵۰ درصد موفقیت در اجرای یک سقف تیرچه بلوک مقاوم است . هرگونه نقص در این مرحله،مانند عدم کفایت قالب بندی یا آرماتوربندی نامناسب،در نهایت به ضعف ساختاری در بتن منجر خواهد شد .

بررسی قالب ها و آرماتورها: دقت در جزئیات

قبل از اینکه حتی یک پیمانه بتن ریخته شود،کنترل دقیق قالب بندی و آرماتوربندی ضروری است:

کنترل پایداری و تراز قالب ها: قالب زیرین سقف و شمع بندی ها باید کاملاً پایدار، محکم و تراز باشند . هرگونه تغییر شکل یا نشست در طول بتن ریزی می تواند منجر به ناهمواری یا حتی ریزش موضعی بتن شود . قالب ها باید طوری آب بندی شوند که شیره بتن (آب سیمان) هنگام بتن ریزی سقف تیرچه بلوک* از آن ها خارج نشود، زیرا خروج شیره بتن مقاومت نهایی را به شدت کاهش می دهد.

• بررسی آرماتورها (میلگردها): باید از تمیزی کامل میلگردها اطمینان حاصل شود (عاری از گل، روغن، رنگ یا زنگ زدگی پوسته پوسته شده). مهم تر از همه،کنترل فاصله و پوشش بتنی (Cover) آرماتورها است . میلگردهای حرارتی (آرماتورهای مش فوقانی) که برای کنترل ترک های ناشی از جمع شدگی و حرارت استفاده می شوند،باید دقیقاً در یک سوم بالای دال قرار گیرند و توسط اسپیسرها یا خرک های بتنی مناسب، در موقعیت خود تثبیت شوند.
• تثبیت میلگردهای اتصال (اوتکا): این میلگردها که وظیفه اتصال تیرچه ها به تیرهای اصلی را برعهده دارند، باید طبق نقشه های اجرایی نصب شده و به درستی خم شوند .

نحوه آماده سازی بلوک ها (پرکننده ها)

بلوک ها (چه سفالی،چه بتنی یا یونولیتی) در حین بتن ریزی سقف تیرچه بلوک نقش بسیار مهمی ایفا می کنند. بلوک های رسی و سیمانی دارای خاصیت جذب آب بسیار بالایی هستند. اگر این بلوک ها قبل از بتن ریزی مرطوب نشوند، به سرعت آب مخلوط بتن را می مکند و باعث می شوند نسبت آب به سیمان (W/C) در نواحی مجاور تیرچه ها افزایش یابد، که نتیجه آن کاهش شدید مقاومت بتن و افزایش احتمال ترک خوردگی است .

آبدهی کافی: لازم است بلوک های رسی/سیمانی حداقل ۱۲ تا ۲۴ ساعت قبل از شروع بتن ریزی اصولی* کاملاً با آب سیراب شوند تا به حالت اشباع برسند .

• بلوک های پلی استایرن (یونولیت): این بلوک ها نیازی به آبدهی ندارند، اما باید از استاندارد بودن و داشتن گواهی فنی (از لحاظ میزان اشتعال پذیری و چگالی مناسب) اطمینان حاصل شود .

انتخاب نوع و کلاس بتن مناسب

انتخاب کلاس بتن (مثلاً C25 یا C30) باید بر اساس مشخصات فنی نقشه های سازه و شرایط محیطی منطقه باشد . برای سقف های مسکونی معمولاً بتن با مقاومت مشخصه حداقل C25 مورد نیاز است.

سنجش کارایی (اسلامپ): بتن مورد استفاده برای سقف تیرچه بلوک* باید دارای کارایی مناسب باشد تا بتواند به راحتی فضای بین بلوک ها و آرماتورها را پر کند، اما نه آنقدر روان که دچار جداشدگی (Segregation) شود. مقدار اسلامپ معمولاً بین ۷۵ تا ۱۰۰ میلی متر توصیه می شود .

استفاده از محصولات پوشش محافظتی بتن روی قالب ها

برای تسهیل جدا شدن قالب ها و حفظ کیفیت سطح زیرین سقف،استفاده از روغن های قالب یا عوامل رهاساز (Release Agents) ضروری است. علاوه بر این،در پروژه های پیشرفته، برخی از محصولات پوشش محافظتی بتن در قالب بندی ها یا روی سطح بلوک های جاذب آب به کار می روند تا پیوند ناخواسته را کاهش داده و فرآیند عمل آوری اولیه را تسهیل کنند.

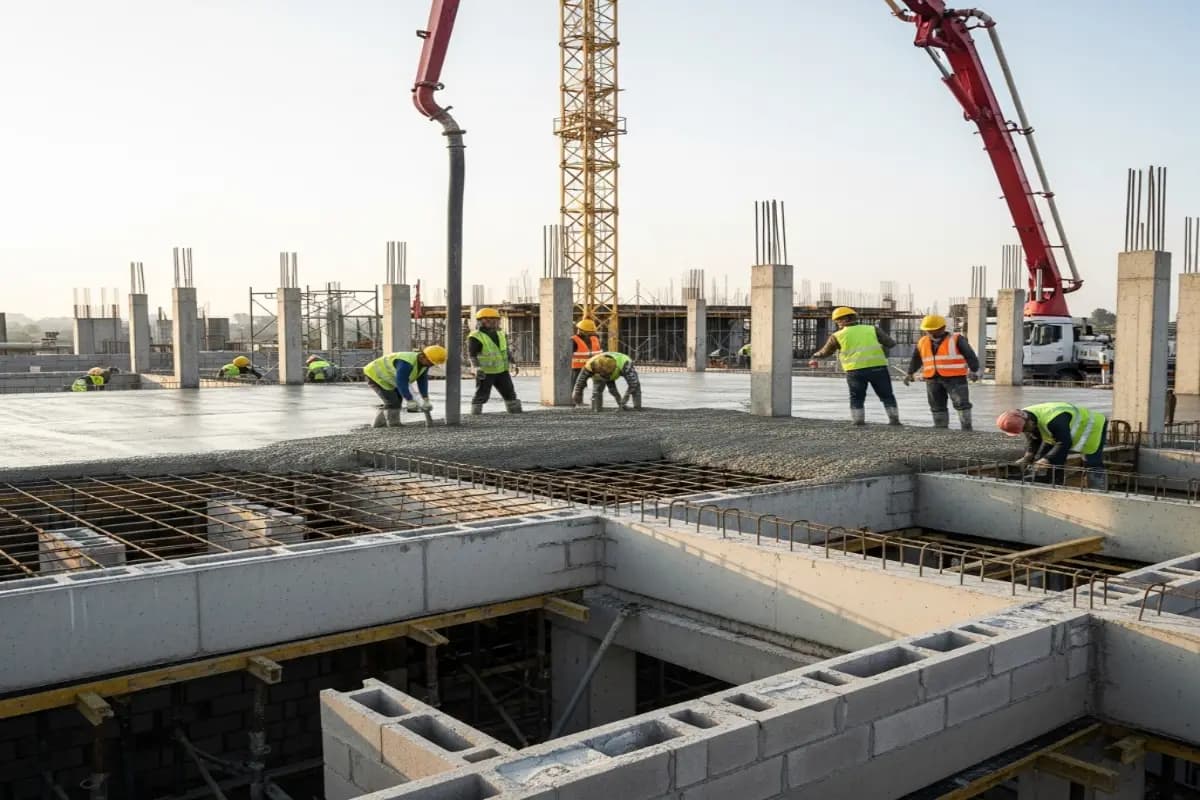

روش های بتن ریزی سقف تیرچه بلوک: اجرای دقیق و اصولی

هنگامی که تمام مراحل آماده سازی به دقت انجام شد، تمرکز بر روی اجرای صحیح بتن ریزی سقف تیرچه بلوک قرار می گیرد. این مرحله، که باید به صورت پیوسته و بدون وقفه انجام شود،نیازمند مدیریت دقیق منابع و زمان بندی است.

تکنیک های ریختن بتن و توزیع یکنواخت

• مسیر ریختن: بتن باید به صورت مداوم و یکنواخت در کل سطح سقف پخش شود. از دپو کردن حجم زیادی بتن در یک نقطه خاص باید قویاً خودداری کرد،زیرا این کار باعث افزایش بارهای نقطه ای غیرمجاز روی سقف می شود که ممکن است منجر به شکست شمع بندی ها یا جابه جایی آرماتورها گردد .
• ارتفاع سقوط آزاد: ارتفاع سقوط آزاد بتن نباید از ۱.۵ متر تجاوز کند تا از پدیده جداشدگی (Segregation) سنگدانه ها جلوگیری شود.

پر کردن صحیح تیرچه ها: بتن باید ابتدا در مسیر تیرچه ها ریخته شود و سپس به سمت پر کردن فضای بین بلوک ها و تشکیل دال بتنی حرکت کند . ضخامت دال بتنی در بالای بلوک ها باید مطابق با نقشه های سازه (معمولاً حداقل ۵ تا ۷ سانتی متر) حفظ شود. اجرای صحیح بتن ریزی سقف تیرچه بلوک* نیازمند حرکت افقی و تدریجی است.

نکات مهم در ویبره کردن و تراکم بتن

تراکم، مهم ترین مرحله در بتن ریزی اصولی است. تراکم ناکافی منجر به ایجاد فضاهای خالی و حباب های هوا (لانه زنبوری) می شود که مقاومت فشاری بتن را به شدت کاهش داده و مسیرهای نفوذ رطوبت و عوامل شیمیایی را باز می کند.

• استفاده از ویبراتور مناسب: باید از ویبراتور مکانیکی با قطر مناسب استفاده شود. ویبره کردن باید به صورت منظم و با فرو بردن سر ویبراتور به صورت عمودی انجام شود .
• مدت زمان ویبره: ویبره کردن هر نقطه باید تا زمانی ادامه یابد که سطح بتن براق شده و حباب های هوا از آن خارج شوند. این زمان معمولاً فقط چند ثانیه است . ویبره بیش از حد،خطر جداشدگی سنگدانه ها و شیره بتن را افزایش می دهد.
• ویبره در محل اتصال: توجه ویژه باید به ویبره کردن در محل اتصال تیرچه ها به تیرهای اصلی و همچنین فضای اطراف آرماتورهای حرارتی شود تا از پوشش کامل میلگردها توسط بتن اطمینان حاصل شود.

جلوگیری از ترک خوردگی و جمع شدگی

ترک های پلاستیک ناشی از جمع شدگی (Plastic Shrinkage Cracks) در ساعات اولیه پس از بتن ریزی،به دلیل تبخیر سریع آب سطحی،ایجاد می شوند. برای جلوگیری از این ترک ها که بزرگترین تهدید برای دوام سقف تیرچه بلوک هستند، باید:

• عملیات بتن ریزی در ساعات گرم روز به تعویق انداخته شود و یا از سایه بان استفاده گردد .
• بلافاصله پس از پرداخت نهایی سطح، فرآیند عمل آوری آغاز شود تا تبخیر آب کنترل گردد. در اینجا، محصولات پوشش محافظتی بتن نقش پیشگیرانه فوق العاده ای ایفا می کنند.

پرداخت نهایی و تراز کردن

پس از تراکم،سطح سقف باید توسط شمشه و ماله کاملاً تراز و صاف شود. پرداخت اولیه (Floating) باید به محض اینکه بتن قابلیت تحمل وزن کارگر را پیدا کرد، انجام شود. پرداخت نشنل (Troweling) برای ایجاد سطحی صاف تر و متراکم تر،تنها زمانی باید انجام شود که آب آزاد (Bleeding Water) از سطح بتن ناپدید شده باشد .

نگهداری و عمل آوری بتن (Curing): رمز ماندگاری بتن

عمل آوری (Curing) مهم ترین و در عین حال نادیده گرفته شده ترین مرحله در بتن ریزی اصولی است. عمل آوری صحیح، تضمین می کند که بتن به مقاومت طراحی شده خود برسد و از ایجاد ترک های زودرس جلوگیری شود. اگر بتن بلافاصله پس از ریختن خشک شود،فرآیند هیدراتاسیون سیمان متوقف شده و مقاومت نهایی هرگز حاصل نمی شود.

استفاده از پوشش های محافظتی بتن برای کاهش تبخیر

در پروژه های حرفه ای، استفاده از ترکیبات شیمیایی عمل آوری (Curing Compounds) به شدت توصیه می شود. این ترکیبات در دسته محصولات پوشش محافظتی بتن قرار می گیرند که به صورت مایع روی سطح بتن تازه پاشیده شده و یک لایه نازک و نفوذناپذیر تشکیل می دهند.

• مزایای ترکیبات عمل آوری:
• کاهش چشمگیر تبخیر آب (تا ۹۰ درصد).
• تسهیل فرآیند عمل آوری بدون نیاز به آب پاشی مستمر.
• محافظت سطح در برابر باد و تابش مستقیم خورشید .
• کمک به جلوگیری از ترک خوردگی ناشی از جمع شدگی پلاستیک در ساعات اولیه.

مدت زمان و شرایط ایده آل

بتن باید حداقل ۷ روز (و در هوای سردتر تا ۱۴ روز) به دقت عمل آوری شود تا به ۷۰ درصد مقاومت نهایی خود دست یابد. دمای ایده آل برای عمل آوری بین ۱۰ تا ۲۵ درجه سانتی گراد است . اگر بتن ریزی سقف تیرچه بلوک در هوای سرد (زیر ۵ درجه) یا گرم (بالای ۳۰ درجه) انجام شود،تمهیدات خاصی (مانند استفاده از مواد زودگیر یا محافظت حرارتی) ضروری است.

نکات ایمنی و اجرایی: تضمین سلامت و کیفیت

ایمنی کارگران و رعایت استانداردهای فنی،دو روی یک سکه اند که منجر به یک اجرای موفق می شوند.

ایمنی نیروهای انسانی و تجهیزات محافظتی

• پوشش محافظتی (PPE): استفاده از کلاه ایمنی،کفش کار، دستکش و عینک ایمنی برای تمام پرسنل الزامی است .
• مسیرهای دسترسی: مسیرهای بالابر و دسترسی کارگران روی سقف باید ایمن، محکم و عاری از لغزش باشند.

ایمنی در ارتفاع: در حین بتن ریزی سقف تیرچه بلوک*، نصب نرده های محافظ یا استفاده از کمربند ایمنی برای جلوگیری از سقوط ضروری است .

• مدیریت بارهای موقت: باید اطمینان حاصل شود که پمپ بتن یا وسایل نقلیه حمل بتن، بار بیش از حدی به قسمت های نازک و تازه قالب بندی شده وارد نکنند .

نکات عملی برای جلوگیری از اشتباهات رایج

1. عدم افزودن آب در محل پروژه: اگر اسلامپ بتن کمتر از حد مورد نیاز است، هرگز نباید بدون تأیید آزمایشگاه و متخصص،آب به مخلوط اضافه شود؛ این کار مقاومت بتن را به شدت کاهش می دهد. در عوض باید از فوق روان کننده های مجاز استفاده کرد.
2. کنترل پیوستگی: بتن ریزی اصولی باید به صورت پیوسته انجام شود . هرگونه توقف طولانی مدت (بیش از زمان گیرش اولیه بتن) می تواند یک درز سرد (Cold Joint) ایجاد کند که یک نقطه ضعف سازه ای جدی است .
3. بررسی کیفیت بتن: نمونه گیری بتن (برای تهیه نمونه های استوانه ای یا مکعبی) باید طبق استاندارد و در فواصل زمانی منظم در حین بتن ریزی سقف تیرچه بلوک انجام شود.

مزایا و نقش محصولات پوشش محافظتی بتن در افزایش دوام

استحکام اولیه (مقاومت فشاری) تنها بخشی از معادله دوام است . بتن،به ویژه در سقف ها،در معرض عوامل تخریبی مداوم مانند باران های اسیدی، یخ بندان و نفوذ کلریدها قرار دارد. اینجا است که سرمایه گذاری در محصولات پوشش محافظتی بتن معنا پیدا می کند .

افزایش دوام و مقاومت سقف

محصولات محافظتی، که شامل انواع عایق ها، سیلرها (Sealers) و پوشش های اپوکسی/پلی یورتان هستند، یک سد فیزیکی و شیمیایی روی سطح بتن ایجاد می کنند.

• جلوگیری از کربناسیون: این پوشش ها نفوذ دی اکسید کربن را که عامل اصلی کربناسیون و کاهش pH بتن است، به شدت کاهش می دهند. کربناسیون باعث از بین رفتن لایه محافظ اطراف آرماتورها شده و منجر به خوردگی سریع میلگردها می شود .
• کاهش سایش و ضربه: در سقف هایی که در معرض تردد (مانند پارکینگ ها یا پشت بام های مورد استفاده) هستند، این پوشش ها مقاومت سطح در برابر سایش مکانیکی را بهبود می بخشند .

مقاومت در برابر نفوذ آب و ترک

آب، بزرگترین دشمن بتن است. نفوذ رطوبت از طریق تخلخل ها و ترک های ریز (حتی آن هایی که در اثر بتن ریزی سقف تیرچه بلوک نامناسب ایجاد شده اند) باعث آسیب های جدی مانند چرخه یخ زدگی و ذوب شدن می شود.

توصیه برای پروژه های مسکونی و صنعتی

در حالی که عمل آوری ساده برای دستیابی به مقاومت اولیه کافی است، استفاده از محصولات پوشش محافظتی بتن در موارد زیر یک ضرورت است:

• سقف هایی که به عنوان بام سبز، روف گاردن یا پارکینگ استفاده می شوند .
• مناطقی با شرایط آب و هوایی سخت (سواحل یا مناطق سردسیر).
• سازه هایی که طول عمر بالای ۵۰ سال برای آن ها برنامه ریزی شده است.

سرمایه گذاری اندک در این محصولات در فاز اجرا، هزینه های بسیار سنگین تعمیر و نگهداری در سال های آتی را حذف می کند و به معنای واقعی کلمه، دوام سازه را بیمه می کند.

نتیجه گیری

بتن ریزی سقف تیرچه بلوک عملیاتی حساس و چند مرحله ای است که نیازمند توجه دقیق به استانداردها از مرحله قالب بندی و آرماتوربندی تا عمل آوری نهایی است. موفقیت یک پروژه تنها با رسیدن به مقاومت فشاری ۲۸ روزه مشخص نمی شود؛ بلکه با توانایی سقف در حفظ کارایی و عدم تخریب در طول سال ها ارزیابی می گردد.
