بتن مگر (Lean Concrete)، که در پروژه های عمرانی به عنوان بتن نظافت یا بتن لاغر نیز شناخته می شود، یکی از اجزای حیاتی و غیرقابل حذف در فرآیند آماده سازی بوندسیون سازه های مختلف است. اگرچه این لایه به ظاهر ساده و با مقاومت پایین است،اما اجرای صحیح و اصولی آن، تضمین کننده دوام طولانی مدت، پایداری و عملکرد مطلوب بتن سازه ای اصلی خواهد بود.
این مقاله جامع، به منظور افزایش دانش فنی و اجرایی کارفرمایان،مهندسان ناظر و مجریان پروژه ها تدوین شده است. در اینجا،نه تنها به تعریف تخصصی بتن مگر پرداخته می شود، بلکه راهنمای گام به گام و استاندارد اجرای آن، به همراه نکات حیاتی و رایج ترین خطاهای اجرایی،ارائه خواهد شد. ما در کلینیک بتن معتقدیم که زیرسازی مستحکم، آغازگر یک سازه باکیفیت است.
بتن مگر چیست؟

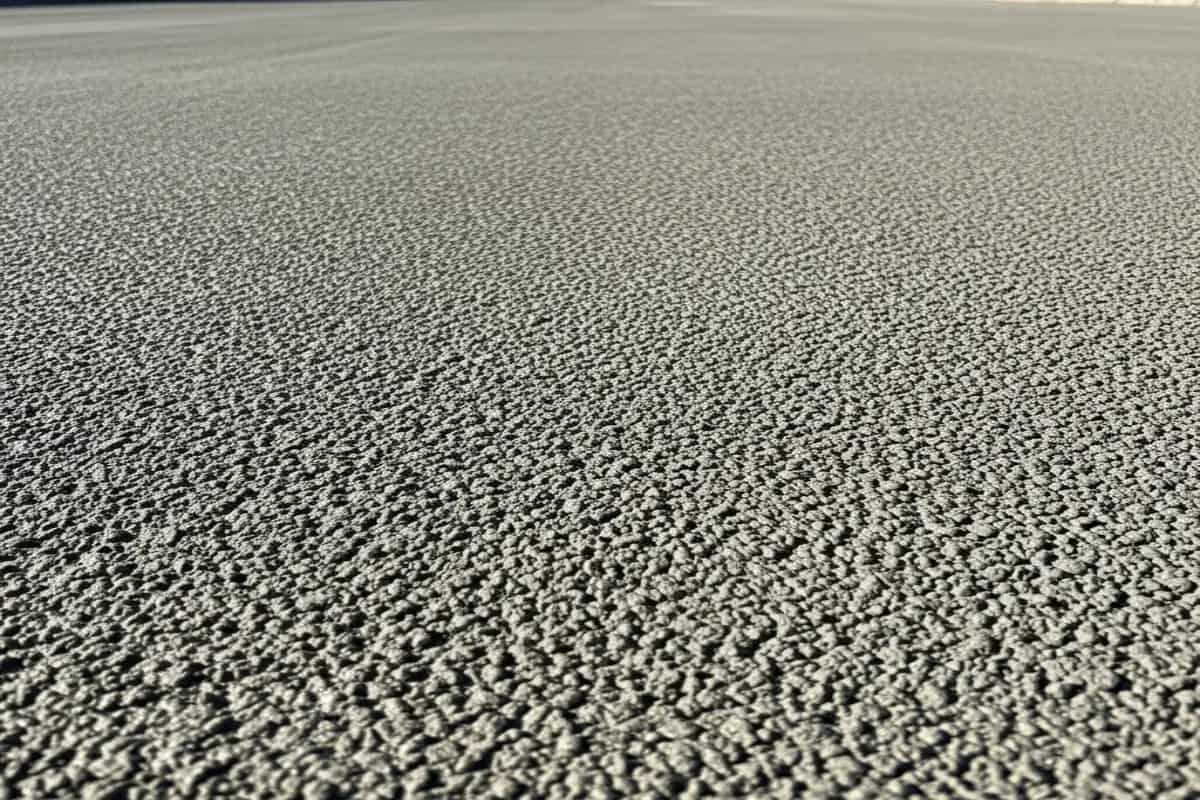

بتن مگر لایه ای از بتن با عیار سیمان پایین است که مستقیماً روی بستر خاک ریخته می شود و وظیفه اصلی آن، آماده سازی سطح برای مراحل بعدی ساخت وساز (به ویژه آرماتوربندی و قالب بندی فونداسیون) است .
تعریف ساده و فنی
تعریف ساده: بتن مگر،یک بالشتک تراز و محافظ بین خاک و بتن سازه ای (بتن اصلی فونداسیون) است.
تعریف فنی: بتنی است با مقاومت فشاری بسیار پایین (عموماً حدود 10 تا 15 مگاپاسکال)،که عیار سیمان آن معمولاً بین 100 تا 200 کیلوگرم در متر مکعب متغیر است. هدف آن، ایجاد یک سطح تمیز،صاف و تراز برای جلوگیری از تماس مستقیم بتن مسلح با خاک،کنترل رطوبت بستر و جذب شیره بتن است .
دلیل استفاده از بتن مگر
استفاده از بتن مگر دلایل مهندسی و اجرایی بسیار مهمی دارد:
- جلوگیری از جذب آب و شیره بتن سازه ای: خاک،به خصوص اگر خشک باشد، خاصیت جذب بالایی دارد. در صورت بتن ریزی مستقیم فونداسیون روی خاک،آب و سیمان (شیره بتن) توسط خاک کشیده می شود و این امر به شدت بر نسبت آب به سیمان و در نتیجه مقاومت نهایی بتن سازه ای تأثیر منفی می گذارد. بتن مگر به عنوان یک لایه حائل عمل می کند.
- کنترل رطوبت خاک: در برخی مناطق،رطوبت خاک می تواند منجر به خوردگی سریع آرماتورها شود. بتن مگر به عنوان یک لایه محافظ پایه،به مدیریت رطوبت کمک می کند.
- تراز و رگلاژ سطح: مهم ترین وظیفه بتن مگر، فراهم کردن یک سطح افقی و صاف برای اجرای دقیق آرماتوربندی و قالب بندی است. هرگونه ناهمواری در سطح خاک می تواند منجر به خطاهای ابعادی در فونداسیون شود.
- کاهش آلودگی: از تماس آرماتورها و قالب ها با آلودگی ها و مواد شیمیایی موجود در خاک جلوگیری می کند.
جایگاه بتن مگر در پروژه های ساختمانی
بتن مگر عموماً اولین لایه بتنی است که پس از عملیات خاکبرداری و رگلاژ نهایی بستر،در پروژه اجرا می شود. محل قرارگیری آن مستقیماً زیر خاموت ها و مش های فونداسیون است.
کاربرد بتن مگر در ساختمان سازی
اگرچه بتن مگر به طور سنتی با فونداسیون مرتبط است، اما کاربردهای آن فراتر از زیرسازی سازه های اصلی گسترش می یابد .
بتن مگر در فونداسیون
این رایج ترین کاربرد بتن مگر است . در تمام انواع فونداسیون ها (نواری، گسترده، منفرد) اجرای بتن مگر الزامی است . این لایه نه تنها سطح را تراز می کند بلکه با ایجاد بستر مناسب، تضمین می کند که ضخامت پوشش بتنی (Cover) آرماتورها در پایین فونداسیون، مطابق نقشه ها حفظ شود.
بتن مگر در کف سازی
در سازه هایی که دارای کف های بتنی یا دال های روی زمین هستند، بتن مگر می تواند به عنوان یک لایه زیرین برای آماده سازی بستر، کنترل رطوبت و جلوگیری از صعود آب های زیرزمینی مورد استفاده قرار گیرد.
بتن مگر در پروژه های عمرانی
در پروژه های زیرساختی مانند کانال ها، پایه ها و دیوارهای حائل، بتن مگر نقش اساسی در ایجاد یک سطح کاری تمیز و تراز برای شروع ساختار اصلی ایفا می کند . اجرای بتن مگر با کیفیت بالا، اولین گام برای اطمینان از دوام سازه در برابر عوامل محیطی و شیمیایی است .
مشخصات فنی بتن مگر
برای دستیابی به عملکرد مورد انتظار، بتن مگر باید با مشخصات فنی خاصی تولید و اجرا شود که این مشخصات آن را از بتن سازه ای متمایز می کند.
عیار بتن مگر
عیار سیمان یا نسبت مواد سیمانی در بتن مگر،حیاتی ترین مشخصه آن است .
- استاندارد رایج: در اکثر پروژه های ساختمانی، عیار بتن مگر بین 100 تا 200 کیلوگرم سیمان در متر مکعب است.
- عیار متداول: 150 کیلوگرم در متر مکعب رایج ترین عیار مورد استفاده است .
- مقاومت فشاری: مقاومت فشاری 7 روزه این بتن نباید کمتر از 100 کیلوگرم بر سانتی متر مربع (10 مگاپاسکال) باشد، اگرچه هدف اصلی آن مقاومت مکانیکی نیست.
- اسلامپ (Slump): بتن مگر باید اسلامپ بالاتری نسبت به بتن سازه ای داشته باشد (بتنی روان تر باشد) تا به راحتی بر روی سطح تراز و صاف شود . اسلامپ معمولاً بین 100 تا 150 میلی متر در نظر گرفته می شود .
ضخامت استاندارد بتن مگر
ضخامت اجرای بتن مگر بستگی به شرایط پروژه و دقت خاکبرداری دارد،اما استانداردهای عمومی به شرح زیر است:
- حداقل ضخامت: 5 سانتی متر.
- ضخامت رایج و استاندارد: 10 سانتی متر. (این ضخامت برای ایجاد تراز مناسب و جلوگیری از نفوذ آب کفایت می کند.)
- حداکثر ضخامت: در مواردی که خاکبرداری به درستی انجام نشده و نیاز به اصلاح ارتفاع زیادی باشد، ضخامت می تواند تا 15 سانتی متر نیز افزایش یابد، اما افزایش بیش از حد ضخامت توجیه اقتصادی ندارد.
- عرض بتن مگر: باید حداقل 10 تا 20 سانتی متر از هر طرف فونداسیون (پای قالب) بیرون زده باشد تا فضایی تمیز برای نصب دقیق قالب ها فراهم آید.
مصالح تشکیل دهنده بتن مگر
بتن مگر از همان مصالح اولیه بتن تشکیل می شود، اما نسبت اختلاط و کیفیت مصالح ممکن است متفاوت باشد:
- سیمان: معمولاً از سیمان پرتلند معمولی (تیپ I یا II) استفاده می شود .
- سنگدانه: ماسه و شن (ریگ) باید عاری از مواد مضر نظیر رس،لای و مواد آلی باشند. حداکثر اندازه سنگدانه عموماً محدود به 19 یا 25 میلی متر است .
- آب: باید آب شرب و بدون ناخالصی های شیمیایی مضر باشد.
نحوه اجرای بتن مگر (گام به گام)
اجرای بتن مگر یک فرآیند ساده نیست و نیاز به دقت بالا در زیرسازی دارد. عدم اجرای صحیح این مرحله،کل کیفیت بتن سازه ای را به خطر می اندازد .
1. آماده سازی بستر خاک
این گام مهم ترین بخش کار است .
- خاکبرداری و برداشت خاک سست: ابتدا باید خاکبرداری تا تراز مورد نظر انجام شود. کلیه خاک های نباتی، سست، ریشه گیاهان و مواد آلی باید از بستر زیر فونداسیون حذف شوند .
- کنترل رطوبت و تراکم: بستر زیر بتن مگر باید تراکم مناسبی داشته باشد. در صورت لزوم، باید از کمپکتور استفاده شود. اگر خاک بیش از حد خشک است، باید قبل از بتن ریزی با آب مرطوب شود (اما نه به صورت اشباع) تا آب بتن را به سرعت جذب نکند.
- تسلیح خاک (در صورت نیاز): در خاک های بسیار ضعیف یا رسی، ممکن است نیاز به استفاده از یک لایه شن و ماسه تثبیت کننده یا ژئوتکستایل برای بهبود تحمل بار بستر باشد.
2. تراز و رگلاژ سطح
- شاغول گذاری: پس از آماده سازی خاک، باید تراز نهایی بتن मगर با استفاده از شیلنگ تراز، دوربین یا ریسمان کشی مشخص شود.
- نصب شمشه ها یا قالب های کناری: شمشه های کناری یا تخته های قالب بندی با ضخامت دقیق مورد نیاز (مثلاً 10 سانتی متر) نصب و تراز می شوند تا مرز نهایی و سطح بالایی بتن مگر را مشخص کنند .
3. اختلاط بتن مگر
- اختلاط دستی یا ماشینی؟ اگر حجم پروژه کم باشد، اختلاط بتن مگر به صورت دستی (با بیل) یا با استفاده از بتونیر (میکسر کوچک) انجام می شود. برای پروژه های بزرگ،می توان از بچینگ پلانت استفاده کرد .
- کنترل نسبت آب به سیمان: حتی در بتن مگر،کنترل نسبت آب به سیمان (W/C) ضروری است . بتن نباید بیش از حد آبکی باشد که منجر به جداشدگی (Separation) مصالح شود، و نباید آنقدر سفت باشد که تراز کردن آن دشوار باشد.
4. بتن ریزی، تسطیح و پرداخت
- نحوه بتن ریزی: بتن باید بلافاصله پس از اختلاط، داخل فضای محصور شده ریخته شود.
- تراکم: از آنجایی که بتن مگر مقاومت کمی دارد و اسلامپ آن بالاست،معمولاً نیاز به ویبره کردن (ارتعاش) نیست؛ کافی است بتن با ضربه های آرام توسط شمشه یا ماله در جای خود بنشیند.
- تسطیح: سطح بتن با استفاده از شمشه یا ماله چوبی کاملاً تراز و صاف می شود تا یک سطح افقی ایده آل برای مراحل بعدی فراهم گردد.
5. عمل آوری بتن مگر
این مرحله اغلب توسط مجریان نادیده گرفته می شود، در حالی که برای حصول مقاومت اولیه و جلوگیری از ترک خوردگی حیاتی است .
- حفظ رطوبت: بتن मगर باید حداقل برای 24 تا 48 ساعت مرطوب نگه داشته شود.
- روش ها: استفاده از گونی مرطوب یا پاشیدن آب (به صورت مه پاشی) متداول ترین روش ها هستند . عمل آوری صحیح بتن मगर از ترک های انقباضی (Shrinkage Cracks) جلوگیری می کند که می توانند مسیر نفوذ رطوبت به زیر فونداسیون سازه ای را فراهم کنند.
تفاوت بتن مگر با بتن سازه ای
درک تفاوت های اساسی بین این دو نوع بتن برای هر مهندسی ضروری است، زیرا هر یک هدف کاملاً متفاوتی را دنبال می کنند.
| ویژگی |
بتن مگر (Lean Concrete) |
بتن سازه ای (Structural Concrete) |
| هدف اصلی |
تراز کردن، رگلاژ سطح، جلوگیری از تماس خاک با فونداسیون. |
تحمل بارهای سازه،فراهم کردن مقاومت مکانیکی و فشاری بالا. |
| عیار سیمان |
بسیار پایین (100 تا 200 کیلوگرم در متر مکعب). |
بالا (معمولاً 300 تا 450 کیلوگرم در متر مکعب). |
| مقاومت فشاری |
پایین (حدود 10 مگاپاسکال). |
بالا (معمولاً 25 مگاپاسکال به بالا). |
| مسلح بودن |
مسلح نیست (فاقد آرماتور). |
مسلح است (شامل میلگرد،خاموت و مش). |
| ضخامت |
کم (5 تا 15 سانتی متر). |
زیاد (بر اساس محاسبات مهندسی). |
| هزینه |
نسبتاً پایین . |
نسبتاً بالا. |
تفاوت در مقاومت،کاربرد و هزینه
- مقاومت: بتن سازه ای برای تحمل نیروهای برشی، کششی و فشاری طراحی شده است. بتن مگر صرفاً برای اهداف رگلاژ و نظافت است و در محاسبات باربری سازه لحاظ نمی شود.
- کاربرد: بتن سازه ای قلب سازه است (ستون ها،تیرها، فونداسیون). بتن मगर فقط یک لایه آماده سازی است.
- هزینه: به دلیل عیار پایین تر سیمان، هزینه تولید بتن مگر کمتر است، اما نباید به دلیل صرفه جویی جزئی،از کیفیت مصالح آن کاست .
مزایا و معایب بتن مگر
در پروژه های حرفه ای، مزایای بتن मगर بسیار بیشتر از معایب جزئی آن است .
مزایا
- جلوگیری از تماس بتن سازه ای با خاک: حیاتی ترین مزیت برای حفظ سلامت بتن اصلی.
- افزایش دوام سازه: با کنترل رطوبت و جلوگیری از آلودگی، طول عمر آرماتورها و فونداسیون افزایش می یابد.
- اجرای دقیق فونداسیون: امکان نصب دقیق قالب ها و آرماتورها در تراز و ارتفاع صحیح فراهم می شود.
- کاهش ریسک خوردگی: تماس مستقیم خاک با میلگردها را به تأخیر می اندازد.
معایب
- افزایش جزئی هزینه و زمان: اجرای یک مرحله اضافی در فرآیند ساخت، نیازمند هزینه مصالح و نیروی کار است .
- نیاز به اجرای دقیق: اگر اجرای بتن मगर ناصحیح باشد، می تواند خود به عاملی برای نفوذ رطوبت تبدیل شود .
خطاهای رایج در اجرای بتن مگر
اجرای غیراصولی بتن مگر می تواند کل هدف آن را بی اثر سازد . مهندسان ناظر باید به نکات زیر توجه ویژه ای داشته باشند:
- ضخامت نامناسب: اجرای بتن با ضخامت کمتر از 5 سانتی متر. این ضخامت ناکافی بوده و به محض تماس با قالب، می شکند یا کنار می رود.
- عیار اشتباه (کمتر از حد): استفاده از بتنی با عیار کمتر از 100 کیلوگرم/متر مکعب که مقاومت کافی برای تحمل وزن قالب بندی و کارگران را ندارد و به راحتی خرد می شود.
- عدم عمل آوری: رها کردن بتن मगर در زیر آفتاب یا باد شدید بدون عمل آوری،که منجر به ترک های انقباضی و پوسته شدن سطح می شود .
- اجرای بتن مگر روی خاک سست: اگر خاک زیرین به خوبی تراکم نشده باشد، در زیر بار فونداسیون نشست کرده و باعث ایجاد تنش های نامطلوب در لایه های فوقانی می شود.
- اختلاط بیش از حد آبکی: استفاده از آب زیاد در اختلاط که منجر به جداشدگی (Separation) سنگدانه ها و سیمان می شود و کیفیت لایه را کاهش می دهد.
نقش پوشش های محافظتی بتن در افزایش دوام
اگرچه بتن مگر به عنوان اولین لایه محافظ عمل می کند، اما بتن سازه ای فونداسیون نیازمند محافظت ثانویه در برابر محیط های تهاجمی است .
بتن مگر یک سطح تمیز ایجاد می کند،اما خود فونداسیون اغلب در معرض آب های زیرزمینی،یون های کلرید،سولفات ها و مواد شیمیایی خورنده در خاک قرار دارد . محافظت در برابر این عوامل، ضامن طول عمر سازه است .
اهمیت محصولات محافظتی در پروژه های حرفه ای
در پروژه های حساس و بلندمرتبه،صرفاً اجرای بتن मगर کفایت نمی کند؛ باید لایه اصلی فونداسیون نیز محافظت شود . اینجا است که نقش محصولات تخصصی و ضدآب کننده برجسته می شود .
- پوشش های قیر پلیمری و رطوبتی: این پوشش ها روی سطح بتن मगर اجرا شده و سپس قالب بندی و آرماتوربندی فونداسیون آغاز می شود،یا مستقیماً روی دیواره های فونداسیون قرار می گیرند تا از نفوذ آب جلوگیری کنند .
- پوشش های ضدسولفات: برای خاک هایی که دارای غلظت بالای سولفات هستند، استفاده از مواد افزودنی ضدسولفات در بتن سازه ای و استفاده از عایق بندی پس از بتن ریزی فونداسیون ضروری است.
نتیجه گیری
بتن मगर اگرچه یک جزء غیرسازه ای و کم مقاومت است،اما نقش آن در کیفیت و دوام طولانی مدت سازه، نقشی زیربنایی و حیاتی است. اجرای صحیح بتن مگر، با رعایت دقیق نکات مربوط به آماده سازی بستر، عیار مناسب (150 کیلوگرم در متر مکعب) و ضخامت استاندارد (10 سانتی متر)، اولین گام برای ساخت یک فونداسیون مستحکم است.
