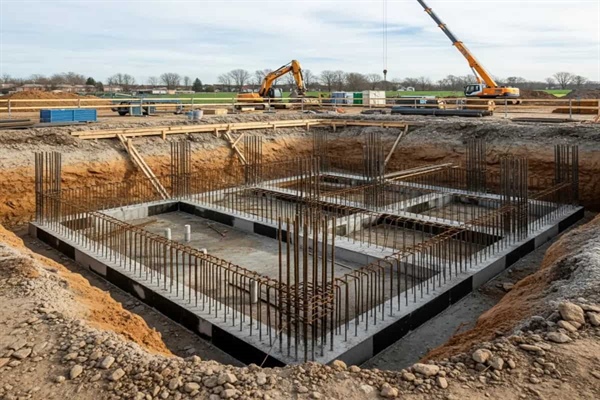

پی یا فونداسیون ساختمان

این مقاله جامع،به منظور ارتقاء دانش فنی مهندسان، پیمانکاران و سازندگان، به بررسی عمیق مفهوم پی یا فونداسیون ساختمان،انواع آن، اهمیت بتن مصرفی و همچنین معرفی راهکارهای نوین برای حفاظت و افزایش دوام این بخش حیاتی سازه می پردازد.

کلینیک بتن،به عنوان مرجع تخصصی در زمینه محصولات بتن و حفاظت سازه، با ارائه دانش فنی و محصولات تخصصی،در تلاش است تا استانداردهای دوام و عملکرد فونداسیون ها را در پروژه های ساختمانی کشور ارتقا بخشد .

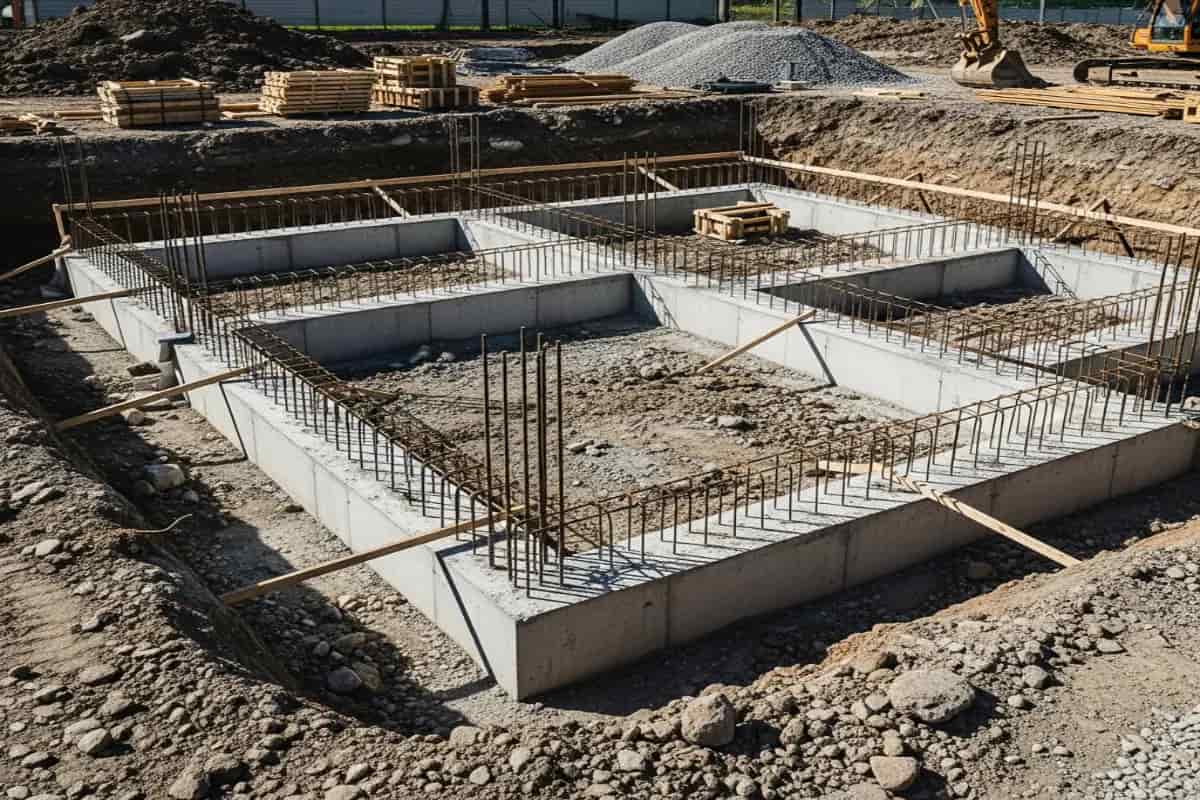

پی یا فونداسیون ساختمان چیست؟

تعریف پی و فونداسیون

پی یا فونداسیون ساختمان به قسمتی از سازه اطلاق می شود که مستقیماً با زمین در تماس است و وظیفه دارد تا تمامی بارهای مرده، زنده،جانبی و لرزه ای منتقل شده از روسازه (ساختمان بالای زمین) را جذب کرده و به طور یکنواخت و ایمن به لایه های تحمل کننده خاک زیرین منتقل کند .

به زبان ساده تر،فونداسیون واسطه ای بین سازه و بستر خاکی است که از دو جهت دارای اهمیت بنیادین است:

1. پخش بار: کاهش تنش های متمرکز ناشی از ستون ها و دیوارهای سازه و پخش آن ها در سطح وسیع تر زمین، به طوری که فشار وارده از ظرفیت باربری خاک تجاوز نکند .
2. ثبات و جلوگیری از نشست: حفظ سازه در برابر جابجایی های عمودی و افقی (نشست یا لغزش) که می تواند منجر به ترک خوردگی های جدی یا تخریب کامل سازه شود.

اهمیت طراحی و اجرای صحیح فونداسیون

طراحی فونداسیون یک فرآیند پیچیده است که نیازمند درک عمیق از رفتار خاک (مکانیک خاک) و نوع بارهای وارده (مهندسی سازه) است. کوچک ترین خطا در تخمین ظرفیت باربری خاک، عمق یخبندان یا سطح آب زیرزمینی،می تواند به نشست های دیفرانسیلی (غیر یکنواخت) منجر شود که یکی از مخرب ترین عوامل در طول عمر سازه است.

انواع پی یا فونداسیون ساختمان

انتخاب نوع فونداسیون ساختمان تابعی از سه عامل اصلی است: میزان باربری سازه،عمق و مشخصات لایه های مقاوم خاک و ملاحظات اقتصادی . به طور کلی، فونداسیون ها به دو دسته اصلی سطحی و عمیق تقسیم می شوند:

۱. پی های سطحی (Shallow Foundations)

این نوع پی ها در عمقی نسبتاً کم نسبت به عرض خود (معمولاً کمتر از ۳ متر) قرار می گیرند و بار را به طور مستقیم به لایه های سطحی خاک منتقل می کنند.

الف . پی نواری (Strip Footing)

• کاربرد: در زیر دیوارهای باربر یا ردیف های متوالی ستون ها به کار می روند. این پی ها به صورت نوارهای بلند و ممتد اجرا می شوند و برای انتقال بارهای خطی مناسب اند.
• مزیت: سادگی اجرا و اقتصادی بودن برای بارهای متوسط.

ب. پی منفرد (Isolated Footing)

• کاربرد: رایج ترین نوع فونداسیون ساختمان برای بارهای متمرکز ستون ها. هر ستون دارای یک فونداسیون جداگانه است که ابعاد آن بر اساس بار ستون و ظرفیت باربری خاک محاسبه می شود.
• نکته فنی: در صورت نزدیکی بیش از حد دو پی منفرد، از پی های مرکب (Combined Footing) استفاده می شود .

ج . پی گسترده (Mat or Raft Foundation)

• فونداسیون گسترده چیست؟ یک دال بتنی بزرگ است که کل سطح زیرین ساختمان را پوشش می دهد .
• کاربرد: زمانی که ظرفیت باربری خاک بسیار پایین است یا زمانی که بارهای سازه بسیار سنگین است (مانند ساختمان های بلند)؛ همچنین در مواقعی که پی های منفرد بیش از ۵۰ درصد سطح زیرین ساختمان را پوشش دهند، استفاده از پی گسترده اقتصادی تر است.

۲. پی های عمیق (Deep Foundations)

هنگامی که لایه های سطحی خاک،مقاومت کافی برای تحمل بار را ندارند، یا بارهای سازه بسیار عظیم است،نیاز به انتقال بار به لایه های عمیق تر و مستحکم تر زمین است .

الف . شمع (Piles)

شمع ها اعضای بلند و لاغری هستند که به صورت عمودی در زمین کوبیده، حفر یا ریخته می شوند .

• انتقال بار: شمع ها بار را به دو روش اصلی منتقل می کنند: اتکای نوک (انتقال به لایه سخت زیرین) و اصطکاک جانبی (انتقال از طریق سطح تماس شمع با خاک).
• انواع: شمع های بتنی درجا،پیش ساخته، فولادی یا چوبی .

ب. کیسون (Caissons or Piers)

کیسون ها نوعی فونداسیون عمیق هستند که قطر بسیار بزرگ تری نسبت به شمع ها دارند و معمولاً به صورت درجا در محل حفر و بتن ریزی می شوند. کیسون ها برای تحمل بارهای بسیار سنگین و در عمق های زیاد مناسب اند.

بتن مصرفی در فونداسیون ساختمان: شریان حیاتی سازه

بتن فونداسیون قلب تپنده پایداری هر سازه ای است. انتخاب و تولید بتن با کیفیت مناسب برای پی،نه تنها مقاومت فشاری سازه را تضمین می کند، بلکه دوام آن را در برابر عوامل مخرب زیرزمینی به شدت افزایش می دهد .

مشخصات بتن مناسب برای فونداسیون

به دلیل تماس دائمی فونداسیون با خاک مرطوب، آب های زیرزمینی، سولفات ها و کلریدها، بتن مورد نیاز برای پی باید فراتر از مقاومت صرف باشد:

1. مقاومت فشاری کافی (Fc): این مقاومت باید بر اساس الزامات طراحی و میزان بارهای وارده تعیین شود .
2. دوام (Durability): مهم ترین مشخصه در بتن فونداسیون، نفوذپذیری پایین آن است. نسبت آب به سیمان (W/C) باید کاملاً کنترل شود تا بتن متراکم و غیرقابل نفوذ به دست آید.
3. مقاومت در برابر حملات شیمیایی: در بسیاری از مناطق، خاک و آب زیرزمینی حاوی سولفات ها (مانند مناطقی با خاک های رسی یا گچی) هستند که به شدت به سیمان پرتلند معمولی حمله می کنند . در این شرایط،استفاده از سیمان های مقاوم در برابر سولفات (Type V) یا افزودنی های معدنی ضروری است .

نقش محصولات بتن در بهبود کیفیت بتن فونداسیون

برای دستیابی به بتنی با نفوذپذیری بسیار کم و کارایی مناسب برای بتن ریزی های حجیم، استفاده از مواد افزودنی و محصولات بتن تخصصی ضروری است:

• فوق روان کننده ها (Superplasticizers): این افزودنی ها بدون نیاز به افزایش آب، کارایی بتن را بهبود می بخشند و امکان تراکم بهتر را فراهم می کنند، در نتیجه نفوذپذیری را کاهش داده و دوام را افزایش می دهند.
• مواد کاهنده آب (Water Reducers): به منظور کاهش نسبت آب به سیمان و افزایش مقاومت .
• افزودنی های معدنی (SCMs): مانند میکروسیلیس،خاکستر بادی یا روباره که به کاهش نفوذپذیری و افزایش مقاومت در برابر حملات شیمیایی کمک شایانی می کنند .

مراحل اجرای فونداسیون ساختمان

اجرای صحیح فونداسیون ساختمان فرآیندی چند مرحله ای است که دقت در هر گام آن،تضمین کننده نهایی پایداری سازه خواهد بود .

۱. خاک برداری و آماده سازی بستر

پس از تعیین محل دقیق پی، گودبرداری تا عمق مورد نظر (عمق یخبندان و عمق لایه مقاوم) انجام می شود. مرحله حیاتی در این بخش، رسیدن به بستر بکر و عاری از مواد آلی یا خاک های نباتی است. تسطیح بستر و اجرای بتن مگر (با عیار سیمان پایین) به منظور ایجاد یک سطح تمیز و صاف برای آرماتوربندی، ضروری است.

۲. آرماتوربندی

آرماتورها (میلگردها) اسکلت بتن مسلح را تشکیل می دهند . این شبکه فولادی باید بر اساس نقشه های اجرایی،با رعایت پوشش بتنی (Concrete Cover) کافی و اتصالات دقیق (اورلپ ها و خم ها) اجرا شود . رعایت پوشش بتنی مناسب در فونداسیون ها (به دلیل محیط خورنده)، حیاتی ترین نکته در جلوگیری از خرابی فونداسیون ناشی از خوردگی آرماتور است.

۳. قالب بندی

قالب ها باید مستحکم، آب بند و با تراز دقیق نصب شوند. استفاده از قالب های با کیفیت و روغن قالب گیری مناسب، به دستیابی به سطحی صاف و ابعاد دقیق کمک می کند.

۴. بتن ریزی و عمل آوری (Curing)

بتن ریزی باید به صورت پیوسته انجام شود و تراکم (ویبره) کافی جهت حذف حفره های هوا و دستیابی به بتن متراکم تضمین گردد . فرآیند عمل آوری (نگهداری از بتن در شرایط رطوبتی و دمایی مناسب) در فونداسیون ها اغلب نادیده گرفته می شود، در حالی که برای دستیابی به مقاومت و دوام نهایی بتن،این مرحله ضروری است .

خطاهای رایج در اجرای پی ساختمان

• عدم رعایت پوشش بتنی کافی که منجر به تماس رطوبت و کلریدها با آرماتور و شروع خوردگی می شود .
• بتن ریزی در بستر مرطوب یا یخ زده.
• عدم کنترل نسبت آب به سیمان و استفاده از بتن شُل و با نفوذپذیری بالا.
• عدم تراکم کافی، که منجر به ایجاد تخلخل و کاهش دوام می شود .

آسیب ها و مشکلات رایج فونداسیون

علیرغم اهمیت حیاتی پی، این بخش از سازه همواره در معرض تهدیدهای محیطی و عملکردی قرار دارد که می توانند به خرابی فونداسیون و کاهش پایداری کلی سازه منجر شوند .

نفوذ آب و رطوبت

آب و رطوبت موجود در خاک،اصلی ترین دشمن فونداسیون هستند. نفوذ آب باعث می شود مواد شیمیایی خورنده (مانند سولفات ها و کلریدها) به داخل بتن نفوذ کنند و فرآیند تخریب آغاز شود . رطوبت همچنین باعث ایجاد شرایط لازم برای خوردگی آرماتور می گردد .

خوردگی آرماتور

خوردگی میلگردها در بتن یکی از شایع ترین و پرهزینه ترین آسیب هاست . با نفوذ آب و کلریدها به سطح آرماتور، لایه محافظ غیرفعال (Passivation Layer) از بین رفته و زنگ زدگی آغاز می شود . افزایش حجم ناشی از زنگ زدگی،باعث ایجاد ترک های کششی در بتن و در نهایت تخریب زودرس سازه می شود . این مشکل به ویژه در مناطقی که آب زیرزمینی شور یا دارای املاح بالاست، حادتر است.

نشست های غیرمجاز

نشست های نامتوازن (دیفرانسیل) که ناشی از خطای طراحی،اجرای نامناسب،یا تغییر شرایط خاک (مانند لوله کشی های ترکیده، خشکی بیش از حد خاک های رسی) هستند، موجب ایجاد ترک های مورب و جدی در روسازه و فونداسیون می شوند.

ضرورت حفاظت: نقش پوشش های محافظتی بتن در فونداسیون

از آنجا که فونداسیون در تماس دائمی با محیط خورنده (خاک، آب زیرزمینی،مواد شیمیایی) است، بتن ریزی با کیفیت به تنهایی کافی نیست . ایجاد یک سد محافظتی خارجی که از تماس مستقیم عوامل مهاجم با بتن جلوگیری کند،حیاتی است. اینجاست که پوشش های محافظتی بتن نقش خود را ایفا می کنند.

اهمیت محافظت از فونداسیون

محافظت از فونداسیون،حکم بیمه طولانی مدت سازه را دارد. یک سیستم عایق بندی و محافظتی مؤثر، از نفوذ رطوبت جلوگیری کرده،دسترسی عوامل خورنده به بتن و آرماتور را مسدود می سازد و عمر مفید سازه را به طور چشمگیری افزایش می دهد.

معرفی انواع پوشش های محافظتی بتن

کلینیک بتن مجموعه ای از راهکارهای تخصصی را برای آب بندی و حفاظت از فونداسیون ارائه می دهد که بر اساس نوع سازه و شدت عوامل مهاجم انتخاب می شوند:

1. پوشش های قیرپلیمری (Bituminous Coatings): پوشش های سنتی و مقرون به صرفه که انعطاف پذیری خوبی دارند و برای آب بندی در برابر رطوبت خاک مناسب اند.
2. پوشش های پایه سیمانی اصلاح شده (Cementitious Waterproofing): این پوشش ها اغلب حاوی پلیمرها و مواد افزودنی خاص هستند که به طور شیمیایی با بتن واکنش داده و ساختار داخلی آن را متراکم می کنند. این پوشش ها برای مقابله با فشار هیدرواستاتیک (فشار آب) و حفاظت در برابر سولفات ها بسیار مؤثرند .
3. پوشش های کریستال شونده (Crystalline Waterproofing): این مواد با نفوذ به عمق بتن و تشکیل کریستال های نامحلول،منافذ موئینه بتن را مسدود می کنند. این راهکار یکی از مؤثرترین روش ها برای افزایش دوام بتن در برابر نفوذ آب است.
4. ژئوممبران ها و ژئوتکستایل ها: استفاده از این لایه های پلیمری با مقاومت بالا، یک لایه محافظ فیزیکی اضافی در برابر رطوبت و سایش ایجاد می کند .

افزایش عمر پی ساختمان با محصولات تخصصی کلینیک بتن

برای تضمین دوام و عملکرد بلندمدت فونداسیون ساختمان، مهندسین باید فراتر از بتن ریزی اولیه فکر کنند. کلینیک بتن مجموعه ای از راهکارهای جامع را برای بهبود کیفیت، آب بندی و ترمیم فونداسیون ها فراهم می آورد:

مواد آب بندی پیشرفته

استفاده از سیستم های آب بندی یکپارچه (Integrated Waterproofing) در زمان بتن ریزی می تواند نیاز به لایه های محافظ خارجی را کاهش دهد یا تقویت کند. این محصولات شامل:

• واترپروف های پودری و مایع: که به صورت افزودنی به مخلوط بتن اضافه می شوند و ساختار داخلی بتن را مقاوم به آب می کنند .
• واتراستاپ ها (Waterstops): نوارهای منعطف مورد استفاده در درزهای اجرایی و انبساطی فونداسیون برای جلوگیری از نشت آب از این نقاط ضعف.

ملات های ترمیمی و ترمیم سازه

در صورت بروز آسیب هایی مانند ترک خوردگی،کرمو شدن بتن یا خوردگی آرماتور در فونداسیون های موجود، ترمیم به موقع برای جلوگیری از گسترش آسیب ضروری است.

• ملات های ترمیمی پلیمری (Polymer Modified Repair Mortars): این ملات ها مقاومت مکانیکی بالایی دارند و چسبندگی فوق العاده ای به بتن قدیمی ایجاد می کنند .
• مواد ضدخوردگی (Corrosion Inhibitors): محصولاتی که بر روی آرماتورهای آسیب دیده اعمال می شوند تا فرآیند زنگ زدگی را متوقف یا کند سازند.

با استفاده از دانش فنی و محصولات بتن تخصصی کلینیک بتن، نه تنها می توان از خرابی های آینده جلوگیری کرد، بلکه می توان عمر مفید سازه های موجود را نیز به طور مؤثر افزایش داد .

نتیجه گیری

پی یا فونداسیون ساختمان بنیادی ترین و در عین حال آسیب پذیرترین بخش هر سازه ای است . پایداری،ایمنی و طول عمر یک ساختمان به طور مستقیم به کیفیت طراحی، انتخاب نوع مناسب فونداسیون ساختمان و اجرای دقیق آن بستگی دارد.

انتخاب بتن مناسب،کنترل دقیق نسبت آب به سیمان و تراکم کافی، اولین گام ها در مسیر دوام است . اما در محیط های مهاجم زیرزمینی،حفاظت از فونداسیون با استفاده از پوشش های محافظتی بتن تخصصی،یک ضرورت مهندسی است نه یک انتخاب لوکس.
