واتر استاپ چیست؟ کاربرد و دلیل استفاده از آن

آب‌ بند یا واتر استاپ (Waterstop) عنصری مورد استفاده در سازه‌ های بتن است که برای جلوگیری از نفوذ مایعات (مخصوصا آب) در مفاصل و درزهای آن تعبیه می‌شود. در تولید واتراستاپ‌ ها از مواد مختلف و گسترده ‌ای استفاده می ‌شود که هر کدام دارای ویژگی ‌های خاص خود می‌ باشند. بنا به نیازهای مورد نظر در هر سازه، جنس واتر استاپ مورد نظر انتخاب می‌شود. نحوه‌ ی عملکرد و کاربرد واتر استاپ‌ ها به این صورت است که آن ‌ها طول مسیر جریان و حرکت آب و یا مایعات دیگر را طولانی می ‌کند تا آب نتواند نفوذ کند. همه‌ ی واتر استاپ ‌ها معمولا دارای آج هستند که باعث چسبندگی و افزایش طول مسیر آب می‌ شود. نوارهای آب‌ بند کننده واتراستاپ باید دارای انعطاف ‌پذیری زیاد بوده تا با ابعاد و حجم سازه‌ های بتنی و با پیچیده شدن نوع مقاطع و شرایط اجرا تغییر شکل یافته و متناسب با ابعاد و اندازه‌ های سازه از نظر ضخامت، پهنا، نوع آج‌ ها و تغییرات حفره و... طراحی گردند. از جمله مهمترین ویژگی ‌های کیفیتی واتراستاپ درصد ازدیاد طول، مقاومت کششی و سختی آن بوده که باید با الزامات استاندارد مطابقت داشته باشد و همچنین ماندگاری واتر استاپ در شرایط مختلف از جمله محیط‌ های قلیایی حائز اهمیت است و باید مورد توجه قرار گیرد، در غیر این‌ صورت واتراستاپ در محیط قلیائی بتن کیفیت خود را به سرعت از دست داده و دچار تغییر حالت گشته و منجر به نشت و بروز سایر مشکلات کیفی نظیر ترک‌ خوردگی و نشست تکیه‌ گاهی سازه و... می‌ گردد
مفاصل و محل‌ هایی که در آن‌ ها دو بتن مختلف در کنار هم قرار گرفته‌ اند، بیش ‌ترین ضعف را در برابر نفوذ آب و دیگر مایعات را دارا هستند. برای جلوگیری از وقوع آن، در تمامی مفاصل بتن‌ ها بایستی از واتراستاپ استفاده شود. واتر استاپ عنصری مهم و تاثیر گذار در ضد آب بودن کل سازه و نگهداری از آن در برابر آب است. در میان مهندسان و طراحان سازه، زمانی که حرف واتر استاپ به میان می ‌آید، اولین چیزی که در ذهنشان شکل می‌ گیرد، واتراستاپی از جنس پلاستیک یا لاستیک است. تقریبا از اواسط دهه ۱۹۵۰ میلادی، پلی وینیل کلرید یا همان پی ‌وی‌ سی PVC) ) پر استفاده‌ ترین واتراستاپ بوده است. در کنار مقاومت و انعطاف ‌پذیری بالا، کار با این نوع مواد در نصب و جوشکاری راحت ‌تر است. همچنین جدا از مقاومت در برابر آب، در برابر مواد شیمیایی محلول در آب‌ های زیرزمینی نیز مقاوم است. در کنار پی‌ وی‌ سی، از مواد مختلف فلزی، پلاستیکی، آسفالتی و مواد هیدروفیلی نیز در ساخت بهترین واتراستاپ‌ ها استفاده می‌ شود. که هر کدام ویژگی‌ های منحصر به خود را دارند.
واتر استاپ تنها یک کار در بتن انجام می‌دهد و آن هم جلوگیری از نفوذ آب به مفاصل بتن می ‌باشد. به عبارت دیگر واتر استاپ ‌ها نمی ‌توانند جلوی نفوذ بخار آب و رطوبتی را که از طریق ترک خوردگی‌ های بتن وارد آن می ‌شوند را بگیرند. مگر آن که به طور جداگانه برای ترک ‌های بتن نیز واتراستاپ نصب گردد.

قیمت واتر استاپ، کاربرد و دلیل استفاده از آن

✔ انواع واتراستاپ ها در سازه های مختلف بتنی

1. واتر استاپ PVC
2. واتر استاپ هیدروفیل
3. -واتراستاپ بنتونیتی

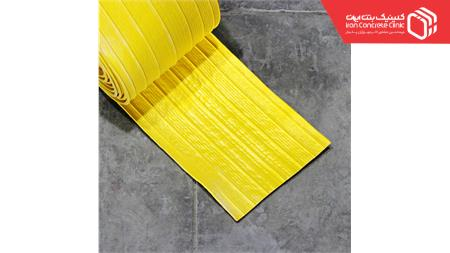

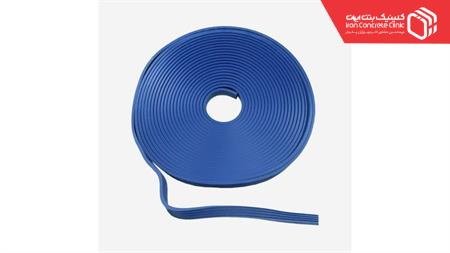

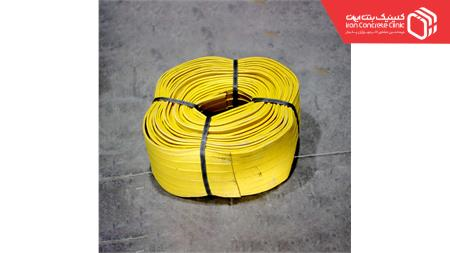

1. واتراستاپ پی وی سی PVC

واتراستاپ های پی وی سی در فرم ها و سایزها مختلفی ساخته و عرضه می شوند. انتخاب واتراستاپ مناسب بستگی به نوع مفصل شما دارد، خصوصا این که مفصل متحرک است یا خیر. واتراستاپ پی وی سی با قرار گرفتن در مفاصل بتنی به عنوان یک میان پرده ‌ی ضد آب از ورود هر گونه مایعات به داخل بتن جلوگیری می نماید.

2. واتر استاپ هیدروفیلی

واتر استاپ هیدروفیلی نوعی نوار آب بندی مدرن است که بر پایه لاستیک TPE ساخته و تولید می شود. از این نوار برای آب بندی درزهای مختلف استفاده می شود. نحوه‌ ی کار واتراستاپ هیدروفیلی به این صورت است که بعد از تماس با آب افزایش حجم می دهد. این افزایش حجم ۱۴ روز پس از اولین تماس به حدود ۴۰۰ درصد می رسد. یعنی حجم آن تقریبا ۵ برابر می شود. در واتراستاپ بنتونیتی که مشابه آن است، فرایند افزایش حجم ۶ ساعت بعد از اولین تماس با آب آغاز می شود. واتراستاپ هیدروفیلی بعد از تماس با آب بتن حداکثر ۴۰۰ درصد و بعد از تماس با آب باران تا ۵۰۰ درصد افزایش حجم خواهد داشت. این واتر استاپ های آبی رنگ در برابر تغییرات آب و هوایی مقاومت بسیار خوبی دارند. واتر استاپ به منظور جلوگیری از نشت و عبور آب از درزهای اجرایی، انبساطی و همچنین مقاطع قطع بتن ریزی به کار میرود که بسته به نوع مقطع مورد کاربرد و فشار سیال، سایز و شکل تغییر می کند . TPE نوار واتراستاپ هیدروفیل بر پایه لاستیک ولکانیزه نشده بوده و برای آب بندی درزهای اجرایی مناسب می باشند. این نوارها در تماس با آب افزایش حجم می یابند و این افزایش حجم پس از 14 روز به حدود 800 درصد می رسد. افزایش حجم در این نوار 6 ساعت بعد از نفوذ آب آغاز می شود. این نوع واتراستاپ بر پایه لاستیک های مصنوعی می باشد و به عنوان یک عامل مانع نفوذ آب در درزهای اجرایی با قابلیت متورم شدن بسیار بالا و به صورت کنترل شده در تماس با آب عمل می‌کند و شکل و عملکرد خود را در سیکل‌های تر و خشک شدن متعدد حفظ می‌کند.
واتراستاپ ه��دروفیلی منبسط شونده بعد از ریختن لایه اول بتن (بتن قدیم) و قبل از لایه جدید (بتن جدید) و جهت آب‌ بند شدن درز اجرایی ایجاد شده نصب می‌گردد. بنابراین تقسیم‌ بندی و مشخص بودن محل دقیق درز اجرایی از قبل نیازی نیست. نکته اصلی شکل اجرای با زاویه انحراف کم در محل اتصال می ‌باشد تا واتراستاپ هیدروفیلی عمل کند. نصب درست واتراستاپ هیدروفیلی یکی از عوامل کلیدی می ‌باشد که ریسک تغییر مکان و جابجایی واتراستاپ هیدروفیلی در زمان بتن‌ ریزی را کاهش می‌دهد و شانس در معرض قرار گرفتن با آب جمع شده در پشت درز را افزایش می ‌دهد.
فرآیند انبساط بلافاصله بعد از تماس واتراستاپ هیدروفیلی با آب شروع می‌گردد. بنابراین نصب کردن واتراستاپ هیدروفیلی باید درست قبل از بتن ‌ریزی بتن جدید (بتن ثانویه) باشد. این امر شانس انبساط قبل از موقع واتراستاپ هیدروفیلی را به علت در معرض رطوبت قرار گرفتن را کاهش می‌دهد. واتراستاپ هیدروفیلی در زمان ‌هایی که شرایط اجرای سازه ما را مجبور به توقف بتن ‌ریزی ثانویه بعد از نصب واتراستاپ هیدروفیلی می ‌کند باید در برابر رسیدن رطوبت به نوار نصب شده جلوگیری گردد.

3. واتراستاپ بنتونیتی

هر آنچه که باید درباره واتراستاپ بنتونیتی بدانید؛ واتراستاپ بنتونیتی محصولی جدید واتراستاپ که مخصوص رفع نشت درزهای اجرایی و مقاطع قطع بتن ریزی است با استفاده از پلیمرهای لاستیکی و بنتونیت با خاصیت ارتجاعی بسیار زیاد طراحی شده است که به صورت کنترل شده ای در هنگام تماس با آب متورم می شوند و مانع عبور آب از درز های اجرایی و درز های سرد خواهند شد. واتراستاپ بنتونیتی یا نوار آب بند بنتونیتی محصولی کارآمد بر پایه سدیم بنتونیت فعال در ماتریس بوتیل رابر با خاصیت ارتجاعی بسیار زیاد و افزایش حجم است که برای جلوگیری از نفوذ آب و رفع نشت درزهای اجرایی و مقاطع بتن ریزی مورد استفاده قرار می گیرد. واتراستاپ بنتونیتی در هنگام تماس با آب بتن انبساط می یابد و تمام حفرات خالی بتن حول خود را پر می کند و بدین ترتیب مانع از عبور آب از درزهای بتنی می شود. گل بنتونیت موجود در واتر استاپ بنتونیتی شامل ورقه های متعددی حاوی ذره های باردار می باشد که در تماس با آب متورم شده و مانع عبور آب یا سایر مواد از درز موارد کاربرد می شوند. بین این ورقه ها بارهای مثبت و منفی وجود دارد و هنگام بروز نشت، مولکول های آب به بارهای مثبت و منفی حمله نموده و خود را بین آنها قرار داده و باعث تورم واتراستاپ بنتونیتی می گردد. بنتونیت های هیدراته شده از نفوذ آب جلوگیری می کند و هر چه فشار هیدرواستاتیک افزایش می یابد، ورقه های کوچک فشردگی بیشتری یافته و تشکیل درزگیر محکم تری را می دهد بدین ترتیب یک آب بند دائمی در مقابل فشار سیال حاصل می گردد.

دسته بندی مفاصل و درز های بتن

مفاصل و درزهای بتن به دو بخش اصلی تقسیم می‌شوند:
1. درزهای ثابت 2. درزهای حرکتی. درزهای ثابت خود بر دو نوع هستند. درزهایی که بر اثر عوامل اجرایی به وجود می‌ آیند، مثلا قطع بتن ‌ریزی و عدم پیوستگی به دلایل گوناگون. نوع دیگر، درزهایی است که ممکن است بر اثر ترک خوردگی به وجود بیایند. درزهای حرکتی به دسته‌ ی درزهای انبساط حرارتی، انقباضی و ترکیبی تقسیم می‌شوند. برای درزهای ثابت و بدون حرکت، معمولا استفاده از واتر استاپ‌ هیدروفیلی توصیه می ‌شود. برای درزهای حرکتی نیز از واتراستاپ‌ های مکانیکی مخصوص استفاده می‌ شود.

✔ ویژگی های یک واتر استاپ استاندارد

از مزایای یک واتراستاپ استاندارد می توان گفت باید بدون حباب، ترک یا انقباض، ‌عدم زیری سطح، بدون بریدگی، دارای یکنواختی رنگ و ضخامت یکدست در راستای طولی باشد. جهت خرید انواع واتراستاپ ها با قیمت مناسب و ارزان می توانید با مشاوران فنی کلینیک بتن ایران در ارتباط باشید.

نکاتی در مورد استفاده از واتراستاپ و اتوی واتراستاپ

سالهاست استفاده از آب بند (واتر استاپ) به منظور آب بندی درزهای اجرایی و محل های قطع بتن (Construction Joint) متداول است. امروزه تمامی کشورهای توسعه یافته و پیشرفته از آب بندهای هیدروفیلیک یا بنتونیتی برای آب بندی درزهای اجرایی استفاده می کنند نه نوع P.V.C آن، زیرا محل ثابت سازی آب بندها در بین آرماتورها می باشد و با گذشت چند سال از عمر سازه و بررسی شرایط آرماتورها و بتن مشاهده می کنیم آرماتورهای طولی و عرضی که در سمت آبگیر سازه قراردارند به واسطه عبور آب از طریق درز سرد موجود بین مقاطع بتن ریزی شده و لوله های موئین ناشی از تبخیر آب بتن، دچار زنگ زدگی شده که در برخی از موارد با انبساط 6 الی 15 درصدی حجم آرماتورها، بتن دچار ترک خوردگی می گردد. این نقصان عاملی جهت تشدید نفوذ پذیری و کاهش شدید طول عمر سازه بتنی می باشد. آب بند های هیدروفیلیک یا بنتونیتی علاوه بر سهولت و سرعت بسیار زیاد در نصب تمامی نواقص فوق الذکر را رفع می کنند.

کار های اساسی برای آب بندی سازه های بتنی

برای آب بندی یک سازه بتنی باید دو کار اساسی صورت بگیرد:

1. آب بندی خود بتن توسط بتن مناسب که توسط افزودنی های بتن و ژل میکروسیلیس یا استفاده از مواد واترپروف بتن یا مکمل های بتن صورت می گیرد.
2. آب بندی درزهای بتن توسط واتر استاپ که واتراستاپ های پی وی سی یا استفاده از واتراستاپ های آب دوست (هیدروفیلی یا ترموپلاستیک) توصیه می شود.

اصول آب بندی بتن

اصلاح منحنی دانه بندی و کنترل میزان فیلر (FILLER) بتن یعنی بیشتری نسبت به سایر مواد داشته باشد و تغییر نسبت مصالح درشت به ریز (در بتن های معمولی شن بیشتر است ولی در اینجا نسبت ها برابر باید باشد)، نسبت آب به سیمان حداقل است، از دیگر عوامل موثر ویبره ی مناسب است و برای افزایش ضریب اطمینان لزوما همه بتن ها نیاز به افزودنی ندارند البته اگرخوب اجرا شود.

✔ اصول آب بندی درزهای بتن

• استفاده از واتر استاپ
• استفاده از درزگیر که به عنوان مکمل استفاده می شود نه به عنوان جایگزین

کاربرد واتر استاپ ها برای آب بندی درزهای اجرایی و درزهای انبساط در سازه های بتنی آبی استفاده می شود. اهمیت واتر استاپ ها را در سازه های آبی می توان به مانند بادبند ها در سازه ها عنوان نمود.
واتر استاپ طول مسیر جریان و حرکت آب را طولانی می کند تا آب نتواند نشت کند. ضخامت بتن بر اساس میزان نفوذ پذیری از آن جهت اهمیت دارد که اگر ضخامتش بیشتر از میزان نفوذ پذیری آب باشد تا آب از آن عبور نکند.
یکی از نکات در طراحی، عرض واتر استاپ است، که عمق نفوذ بیشتر از یک دور رفت و برگشت باشد.

✔ انواع درزها

• درزهای ثابت: در این درزها آرماتور قطع نمی شود.

الف) درزهای اجرایی (مثل قطع بتن ریزی و عدم پیوستگی)
ب) ترک

• درزهای حرکتی:

الف) انبساط حرارتی
ب) انقباض
ج) فرعی ترکیبی

بنا به نوع درزها 2 نوع واتر استاپ داریم که شامل تخت که در وسطش حفره نمی باشد. همه واتر استاپ ها آج دارند که باعث چسبندگی و افزایش طول مسیر آب می باشند و نوع آنها با توجه به نوع درز تعیین می شوند. در واتر استاپ هایی که در وسطش حفره دارند، حفره دقیقا وسط درز حرارتی انبساطی می افتد که جلوگیری از بازی کردن درز می شود.

نحوه ی اجرا و نصب واتر استاپ

✔ انواع واتر استاپ ها از لحاظ محل قرار گیری

انواع واتر استاپ ها از لحاظ محل قرار گیری در مقاطع بتنی به انواع زیر تقسیم می شوند:

1. واتر استاپ های میانی
2. واتر استاپ های کفی (کف استخر)
3. واتر استاپ های روکار

نکته: در درزهای انبساطی واتر استاپ ها مستقیما با آب در تماس هستند ولی در درزهای اجرائی این گونه نیست.

عوامل موثر در تعیین اشکال و ابعاد واتر استاپ ها

• نوع و اندازه درز
• محل قرار گیری واتر استاپ ها در مقطع بتنی
• ضخامت قطعه بتنی که واتر استاپ ها در آن قرار دارند
• فشار هیدرواستاتیک درون سازه

نکته 1: دو گوه انتهایی واتر استاپ ها نقش بسیار مهمی در جلوگیری از عبور آب دارد، چون گروه های وسطی که در کشش قرار می گیرند تخت می شوند ولی انتها هیچ تغییری نمی کند.
نکته 2: واتر استاپ به هیچ وجه خم یا سوراخ نمی شود. این واتر استاپ ها را باید از بالا و پایین کاملا مهار شود.
نکته 3: ساده ترین راه همپوشانی (Overlap) هرچقدر که Overlap زیاد باشد به خاطر آج ها دو سر کاملا بر هم منطبق نمی شوند.

اتوی واتراستاپ چیست؟

بهترین راه Overlap توسط جوش لب به لب توسط دستگاه مخصوص اتوی واتراستاپ می باشد به این صورت است که دو سر واتر استاپ را ذوب می کنند و به هم می چسبانند. (همان طور که در این تصاویر می بینید)

نکته: باید دقت شود که اتوی واتر استاپ سری مانند تبر داشته باشد (همانند تصاویر)
نکته: دقت کنید در خرید اتوی واتر استاپ که از جنس و کشور سازنده مناسبی تهیه گردد.
نکته: دقت شود که واتر استاپ باید ذوب شود نه اینکه بسوزد.
نکته: دقت شود که در هنگام ذوب گاز سمی متصاعد می شود و باید در فضای باز و از ماسک استفاده شود.

✔ نحوه استفاده از اتوی واتراستاپ

1. به کمک دستگاه هویه (اتوی واتراستاپ) دو سر واتراستاپ را گرم کرده تا به حالت مذاب درآید سپس دو سر واتراستاپ را بر روی یکدیگر قرار می دهیم تا اتصال انجام شود که پس از سرد شدن به صورت یکپارچه در می آید.
2. به وسیله چسب های صنعتی که برای اتصال نرم مناسب می باشد اتصال دو سر واتراستاپ صورت می گیرد، بدین ترتیب که تقریبا 30 سانتی متر از دو سر واتراستاپ را به صورت اورلب بر روی هم قرار داده و میان آنها را از چسب مورد نظر آغشته کرده و تحت فشار قرار می دهند تا کاملا یکدیگر را جذب نمایند.

آزمایش کنترل کیفیت واتر استاپ

• دو قطعه I شکل از واتر استاپ در هر دو جهت آنها بریده می شود و مورد بررسی قرار می گیرد.
• افزایش طول در زمان بریدگی و مقاومت مهم است.
• در سال های گذشته ار واتر استاپ های مسی استفاده می شد که راحت پاره می شدند و در جوش دادن آنها به مشکل بر می خوردند و در ضمن گران بودند و استفاده از آنها به صرفه نبود.
• واتر استاپ های P.V.C در مقابل اشعه ماوراء بنفش خشک و شکننده می شوند.

در مخازنی که چربی یا مواد نفتی در آن موجود باشد از اویل استاپ (OIL STOP) استفاده می شود که به رنگ مشکی تولید و وارد می شوند، می توانید جهت اطلاعات بیشتر و مشخصات فنی این محصول با کلینیک بتن ایران تماس حاصل فرمایید.

خرید واتر استاپ

✔ واتراستاپ استخر چه ویژگی هایی دارد؟
واتراستاپ استخر بسیار نرم و منعطف هستند
واتر استاپ، ماندگاری بسیار بالایی دارد
واتر استاپ استخر را می توان به راحتی اجرا کرد
واتر استاپ در برابر مواد شیمیایی موجود در بتن مقاوم است
قابلیت کشش واتراستاپ ها بسیار زیاد است
واتر استاپ ها با بتن ها سازگاری دارند
ماندگاری و دوام واتر استاپ بی نظیر است
واتر استاپ ها در انواع مختلفی تولید می شوند و در سازه های مختلف می توان از آنها استفاده کرد
واتر استاپ ها در برابر مواد شیمیایی و نفتی مقاوم هستند
در شرایط مختلف آب و هوایی می توان از واتر استاپ ها استفاده کرد
برای نصب واتر استاپ استخر و استعلام قیمت واتر استاپ استخر می توانید با کلینیک بتن ایران تماس بگیرید.

واتراستاپ ها در چه نقطه ای از بتن قرار می گیرند؟
1. واتر استاپ‌ های میانی
2. واتر استاپ‌ های کفی (واتراستاپ‌ هایی که در کف استخر و حوض ‌ها از آن ‌ها استفاده می ‌شود)
3. واتراستاپ ‌های روکار

✔ ویژگی های یک واتراستاپ استاندارد
از مزایای و ویژگی های یک واتراستاپ استاندارد می توان گفت باید بدون حباب، ترک یا انقباض، ‌عدم زیری سطح، بدون بریدگی، دارای یکنواختی رنگ و ضخامت یکدست در راستای طولی باشد. جهت خرید انواع واتراستاپ ها و اطلاع از لیست قیمت واتراستاپ می توانید با مشاوران فنی کلینیک بتن ایران در ارتباط باشید.

سوالات متداول واتر استاپ
1- واتراستاپ هیدروفیلی بهتر است یا واتراستاپ بنتونیتی؟
کاربرد اصلی واتراستاپ های هیدروفیلی و بنتونیتی آب بندی درزهای اجرایی به دو صورت افقی و عمودی می باشد. این درزها ممکن است که در تماس دائم یا موقت با رطوبت باشند یا آب سطحی از روی آن ها عبور کند. هردو این محصول درزمان تماس با آب حجم آنها افزایش پیدا میکند .فرق این دو واتراستاپ درزمانی است که سطح آب پایین می آید واتراستاپ هیدروفیلی دوباره به حجم قبلی خود برمیگردد ولی واتراستاپ بنتونیتی در همان حجم باقی میماند واین عمل باعث ترک درخوردن واتراستاپ می شود. بنابراین واتراستاپ هیدروفیلی آب بند تر است.
2- منظورازنوار واتراستاپ چیست؟
آب‌ بند یا واتر استاپ (Waterstop) عنصری مورد استفاده در سازه‌ های بتن است که برای جلوگیری از نفوذ مایعات مخصوصا آب در مفاصل و درزهای آن تعبیه می‌شود. در تولید واتراستاپ‌ ها از مواد مختلف و گسترده ‌ای استفاده می ‌شود که هر کدام دارای ویژگی ‌های خاص خود می‌ باشند. بنا به نیازهای مورد نظر در هر سازه، جنس واتر استاپ مورد نظر انتخاب می‌شود. نحوه‌ ی عملکرد و کاربرد واتر استاپ‌ ها به این صورت است که آن ‌ها طول مسیر جریان و حرکت آب و یا مایعات دیگر را طولانی می ‌کند تا آب نتواند نفوذ کند.

همه‌ ی واتر استاپ ‌ها معمولا دارای آج هستند که باعث چسبندگی و افزایش طول مسیر آب می‌ شود. نوارهای آب‌ بند کننده واتراستاپ باید دارای انعطاف ‌پذیری زیاد بوده تا با ابعاد و حجم سازه‌ های بتنی و با پیچیده شدن نوع مقاطع و شرایط اجرا تغییر شکل یافته و متناسب با ابعاد و اندازه‌ های سازه از نظر ضخامت، پهنا، نوع آج‌ ها و تغییرات حفره و... طراحی گردند. از جمله مهمترین ویژگی ‌های کیفیتی واتراستاپ درصد ازدیاد طول، مقاومت کششی و سختی آن بوده که باید با الزامات استاندارد مطابقت داشته باشد و همچنین ماندگاری واتراستاپ در شرایط مختلف از جمله محیط‌ های قلیایی حائز اهمیت است و باید مورد توجه قرار گیرد، در غیر این‌ صورت واتراستاپ در محیط قلیائی بتن کیفیت خود را به سرعت از دست داده و دچار تغییر حالت گشته و منجر به نشت و بروز سایر مشکلات کیفی نظیر ترک‌ خوردگی و نشست تکیه‌ گاهی سازه و... می‌ گردد

3- واتراستاپ استخر چیست؟
واتر استاپ یا آب بند (water stop) عنصری است که از آن در سازه های بتنی برای جلوگیری از نفوذ مایعات (عموما آب) استفاده می شود. واتراستاپ در مفاصل و درزهای بتن قرار می گیرد و از ورود آب به بتن جلوگیری می نماید. واتراستاپ پی وی سی قطعه ای جانبی در اجرای سازه های بتنی می باشد که با هدف آب بندی درزهای اجرایی و انبساطی سازه های هیدرولیکی و یا در معرض آب تعبیه می گردد از گذشته دور به دلایل مختلف فنی و اقتصادی از بتن و سازه ‌های بتنی برای ذخیره، هدایت و انتقال آب استفاده شده است. تعبیه نمودن درزهای انقباض و انبساط برای کنترل رفتارهای سازه‌ ای بتن و جلوگیری از بروز ترک در مقاطع حجیم و بزرگ از یک سو، همچنین محدودیت ‌های اجرایی و لزوم قرار دادن درزهای اجرایی یا قطع بتن از سوی دیگر عوامل اصلی نیاز سازه‌ های بتنی آبی یا مستغرق به استفاده از مواد و مصالح آب‌ بند کننده در مقاطع یاد شده می ‌باشند. به همین منظور نوارهای آب ‌بند کننده واتراستاپ (واتراستاپ پی وی سی) به طور گسترده مورد استفاده قرار می‌گیرد.

نوارهای آب ‌بند کننده واتراستاپ باید دارای انعطاف ‌پذیری زیاد بوده تا با ابعاد و حجم سازه‌های بتنی و با پیچیده شدن نوع مقاطع و شرایط اجرا تغییر شکل یافته و متناسب با ابعاد و اندازه‌های سازه از نظر ضخامت، پهنا، نوع آج‌ها و تغییرات حفره و... طراحی گردند. از جمله مهم ترین ویژگی‌ های کیفیتی واتراستاپ درصد ازدیاد طول، مقاومت کششی و سختی آن بوده که باید با الزامات استاندارد مطابقت داشته باشد. و همچنین ماندگاری واتراستاپ در شرایط مختلف از جمله محیط‌ های قلیایی حائز اهمیت است و باید مورد توجه قرار گیرد، در غیر این ‌صورت واتراستاپ در محیط قلیائی بتن کیفیت خود را به سرعت از دست داده و دچار تغییر حالت گشته و منجر به نشت و بروز سایر مشکلات کیفی نظیر ترک خوردگی و نشست تکیه‌ گاهی سازه و... می ‌گردد. واتراستاپ PVC در آب‌ بندی سد، تصفیه‌خانه، تونل انتقال آب، مخازن و کانال‌ها، سازه‌های مدفون، نیمه مدفون و سازه‌ های پایین‌ تر از سطح آب ‌های زیرزمینی مورد استفاده قرار می ‌گیرد.

4- جزییات اجرایی واتراستاپ به چه صورت است؟
واتراستاپ به وسیله گیره واتراستاپ در مکان تعیین شده به وسیله گیره واتراستاپ نصب می گردد. اتصال دو سر واتراستاپ ها به دو روش سرد و گرم صورت می گیرد. در روش اتصال گرم دو سر واتراستاپ را می توان بوسیله المنت شمشیری یا هویه برقی بصورت لب به لب ، دو لبه را ذوب (نه سوزاندن) کرد و اتصال را برقرار نمود و یا با استفاده ار المنت تبری می توان آنها را اورلب نمود.
5- واتراستاپ هیدروفیلی گران تراست یا واتراستاپ بنتونیتی؟
واتراستاپ هیدروفیلی به لحاظ قیمت گرانتر از واتراستاپ بنتونیتی میباشد
6- نحوه اجرای صحیح واتراستاپ به چه صورت می باشد؟
واتراستاپ ها باید در مرکز عرضی دیوار نصب گردد.
واتراستاپ های باید به نحوی نصب گردد که نیمی از عرض واتراستاپ در بتن اولیه و نیم دیگر در بتن ثانویه نصب گردد. در صورتیکه شبکه روی آرماتور در بتن فونداسیون اجازه این کار را ندهد باید نسبت به اجرای رامکا ( بتن پایه ) به صورت یکپارچه با بتن فونداسیون اقدام نمود.
به طور کلی این قطعه شامل دو نوع است که واتراستاپ تخت و حفره دار از انواع واتراستاپ است.

7- منظور از واتراستاپ حفره دار چیست؟
حفره واتراستاپ دقیقا' در محل پیش بینی شده درز انبساط قرار می گیرد. جهت اتصال و ثابت سازی واترستاپ در سازه، از گیره هایی كه به این منظور طراحی شده استفاده نمایید.
8- اجرای واتراستاپ استخر؟
به طور کلی این قطعه شامل دو نوع است که واتراستاپ تخت و حفره دار از انواع واتراستاپ است. برای نصب واتراستاپ حفره دار حتما باید حفره به طور کامل در داخل درز قرار گیرد. همچنین هنگامی که از واتراستاپ های تخت استفاده می کنید باید نهایت دقت را به کار ببرید تا نصف عرض آن در مرحله ی اول بتن ریزی گنجانده شود. واتراستاپ به وسیله گیره واتراستاپ درمحل قرارگرفته وبه وسیله هویه واتراستاپ اورلب می شود.
9- در هنگام خرید واتراستاپ چسب واتراستاپ هم همراش است یا باید به صورت جداگانه خریداری شود؟
توسط هویه واتراستاپ اجرا میگردد اتصال دو سر واترستاپ حفره دار دیواری
برای اتصال دو سر واتراستاپ به دو صورتمی توان عمل کرد:

به کمک دستگاه هویه دو سر واتراستاپ را گرم کرده تا به حالت مذاب درآید سپس دو سر واتراستاپ را بر روی یکدیگر قرار می دهیم تا اتصال انجام شود که پس از سرد شدن به صورت یکپارچه در می آید
به وسیله چسبهای صنعتی که برای اتصال PVCنرم مناسب مي باشد اتصال دو سر واتراستاپ صورت می گیرد ، بدین ترتیب که تقریبا 30 سانتی متر از دو سر واتراستاپ را بصورت اورلب بر روی هم قرار داده و میان آنها را از چسب مورد نظر آغشته کرده و تحت فشار قرار می دهند تا کاملا یکدیگر را جذب نمایند.
جهت استعلام قیمت این هویه می توانید با شماره 02145872 تماس حاصل فرمایید

10- رابطه میان ازدیاد طول و استحکام کششی در نقطه پارگی واتراستاپ چیست؟
با توجه به بررسی مقالات مختلف چند نتیجه حدودی در ذیل آمده است:

ازدیاد طول: 134(%)، استحکام کششی در نقطه پارگی 55 MPa
ازدیاد طول: 150(%)، استحکام کششی در نقطه پارگی 55 MPa
ازدیاد طول: 250(%)، استحکام کششی در نقطه پارگی 15 MPa
ازدیاد طول: 350(%)، استحکام کششی در نقطه پارگی 12 MPa
11- ضخامت واتراستاپ باید به چه صورتی اندازه گیری شود؟
به وسیله ای به نام کولیس اندازه گیری می شود.
12- نحوه استاندارد جوش واتراستاپ چه روشی است؟
توسط هویه واتراستاپ اجرا میگردد
برای اتصال دو سر واتراستاپ به دو صورتمی توان عمل کرد:

به کمک دستگاه هویه دو سر واتراستاپ را گرم کرده تا به حالت مذاب درآید سپس دو سر واتراستاپ را بر روی یکدیگر قرار می دهیم تا اتصال انجام شود که پس از سرد شدن به صورت یکپارچه در می آید.
به وسیله چسبهای صنعتی که برای اتصال PVCنرم مناسب مي باشد اتصال دو سر واتراستاپ صورت می گیرد ، بدین ترتیب که تقریبا 30 سانتی متر از دو سر واتراستاپ را بصورت اورلب بر روی هم قرار داده و میان آنها را از چسب مورد نظر آغشته کرده و تحت فشار قرار می دهند تا کاملا یکدیگر را جذب نمایند.
13- دانستیه مواد واتراستاپ چه ارتباطی با کیفیت واتراستاپ دارد؟
مواد واتراستاپ کامپوندی از پی وی سی بوده که توسط یک ماده نرم کننده حالت انعطاف پذیر است دانسیته این ماده می تواند از ۱/۱ تا ۱/۵ باشد. واتراستاپ مرغوب به تجربه دارای دانسیته ۱/۲ تا ۱/۵ می باشد و بالاتر بودن دانسیته از این حد در صورتیکه واتراستاپ انعطاف پذیر باشد نشانگر بالا بودن فیلر مصرفی در کامپوند می باشد که به شدت عمر واتراستاپ در سازه را کاهش می دهد و مقاومت در برابر قلیا و اسید آن پائین می باشد.
14- رابطه میان ازدیاد طول و استحکام کششی در نقطه پارگی واتراستاپ چیست؟
با توجه به بررسی مقالات مختلف چند نتیجه حدودی در ذیل آمده است:

ازدیاد طول: 134(%)، استحکام کششی در نقطه پارگی 55 MPa
ازدیاد طول: 150(%)، استحکام کششی در نقطه پارگی 55 MPa
ازدیاد طول: 250(%)، استحکام کششی در نقطه پارگی 15 MPa
ازدیاد طول: 350(%)، استحکام کششی در نقطه پارگی 12 MPa
15- استفاده از واتراستاپ هیدروفیلی راتوصیه می کنید یا واتراستاپ پی وی سی؟
واتراستاپ هیدروفیلی زمانی استفاده میشود که قطع بتن اتفاق افتاده باشد وبرای آب بند کردن سازه نیاز به واتراستاپ باشد .این فراورده زمانی که با آب تماس داشته باشد به حجم آنها اضافه می شودو بعد از ۱۴ روز نزدیک به ۸۰۰ درصد افزایش وزن خواهد داشت.

برای آب بند نمودن سازه که زمان قطع بتن از قبل واتراستاپ ها درمکان درزهای قرار گرفته است از واتراستاپ تخت ویا حفره دار استفاده می شود.

16- استفاده از واتراستاپ بنتونیتی راتوصیه می کنید یا واتراستاپ پی وی سی؟
واتراستاپ بنتونیتی با توان منبسط شوندگی در بین دو لایه ملات سیمانی یعنی بتن قدیمی و بتن جدید نصب می شود با هدف عایق و آب بند کردن روزنه ها و شکاف های ایجاد شده است عملیات بتن ریزی به وجود آمده است.واتراستاپ پی وی سی زمانی استفاده میشود که بتن ریزی انجام نشده باشد.
17- واتراستاپ چه زمانی باید نصب شود؟
واتراستاپ جهت کنترل دبی نشت در محل درز مورد استفاده قرار می گیرد ، لیکن چنانچه رفتار خاصی برای درز پیش بینی شده باشد می باید تطلبق رفتار مورد نظر بین واتراستاپ و درز موجود باشد . مهمترین شاخصه رفتاری ، مربوط به درزهای انبساط است که می باید امکان جابجایی افقی بین دو قطعه فراهم گردد.
18- عرض وطول واتراستاپ پی وی سی روی ضخامت بتن تاثیر دارد؟
طبق استاندارد ASTM در مورد واتراستاپ ، عرض واتراستاپ انتخابی می بایست حدودا برابر ضخامت قطعه بتنی که واتراستاپ در آن قرار می گیرد باشد و برای حصول نتایج مطلوب تر واتراستاپ، زمان نصب می بایست در وسط قطعه بتنی توسط گیره مخصوص واتراستاپ قرار داده شود.

واتـراستاپ ها در عرض های 15-17-20-22-50-40-30 سانتیمتر با ضخامت های 2 تا 8 میلیمتر قابل تولید است.

19- فاصله از سطح بتن تا واتراستاپ باید چقدر باشد؟
واتراستاپ روی میلگرد نصب میشود.
20-برای اتصال واتراستاپ ازچه موادی استفاده می شود؟
میزان استاندارد مصرف گیره واتراستاپ در هر متر مربع 4 عدد می باشد . یعنی در هر 25 سانتی متر از طول باید یک عدد گیره واتراستاپ نصب شود.
21- ابعاد واندازه ی محصول واتراستاپ چقدراست؟
واتراستاپ ها جهـت جلوگیری از عبور آب در درزهای اجـرایی و انبساطی سازه های بتنی مــورد استفاده قرار می گیرد و توسط گیره و یا مفتول به سازه میلگردی متصل می شود. واتـراستاپ ها در عرض های 15-17-20-22-50-40-30 سانتی متر با ضخامتهای 2 تا 8 میلیمتر قابل تولید است.
