خوردگی میلگرد مخرب ترین نیرویی است که سالانه میلیاردها دلار از دارایی سازههای بتنی را نابود میکند و فقط اقدام به موقع و علمی است که از این تخریب پرهزینه جلوگیری میکند. سازه های بتنی اگرچه در ظاهر مستحکم و بادوام به نظر میرسند اما میلگردهای داخل آنها در معرض تهدید پنهانی قرار دارند که بیسر و صدا لایه محافظشان را از بین میبرد و فرایند زنگ زدگی را آغاز میکند. اینجاست که فناوریهای نوین وارد میدان میشوند. تکنیکهایی که با اعمال جریان الکتریکی و تغییر شیمی بتن، به معنای واقعی کلمه زره محافظ ایمنی میلگرد را برمیگردانند.
در این مقاله از سایت کلینیک بتن چهار روش اصلی شامل حفاظت کاتدی با جریان اعمالی، حفاظت کاتدی فدا شونده، استخراج الکتروشیمیایی یون کلر و آلکالی زدایی مجدد الکترو شیمیایی را به طور کامل بررسی میکنیم تا شما بتوانید بهترین راه را برای جلوگیری از خوردگی میلگرد در سازه خود انتخاب کنید. با شناخت دقیق مکانیسم خوردگی و تکنیکهای مهار آن لازم است بدانیم که آغاز این فرایند اصلا در بتن چگونه رقم میزند.
مکانیسم آغاز خوردگی میلگرد در بتن
در شرایط سالم، بتن به دلیل سیمان هیدراته محیطی قلیایی با پیاچ بالا در اطراف فولاد فراهم میکند و لایهای اکسیدی محافظ بر سطح میلگرد شکل میگیرد. این لایه غیرفعال مانعی طبیعی برای نفوذ عوامل خورنده است و تا زمانی که پابرجا بماند میلگرد در امان خواهد بود. اما وقتی یونهای کلر از محیط بیرون یا مواد کربناتی به این تعادل حمله میکنند، لایه محافظ در نقاطی تخریب شده و فولاد در وضعیت آنودیک فعال قرار میگیرد.
در ادامه واکنش پیچیدهای آغاز میشود میلگرد در منطقه آسیب به عنوان آند عمل کرده و اتمهای آهن از خود جدا میشوند و در ناحیه دیگر به عنوان کاتد، اکسیژن و آب با الکترونها ترکیب شده و هیدروکسید تولید میکند. محصول نهایی این واکنش زنگ آهنی است که حجم آن تا چند برابر حجم اولیه فولاد رشد میکند و به بتن اطراف فشار میآورد. شناخت دقیق این زنجیره به ما میگوید که بهترین زمان جلوگیری از خوردگی میلگرد پیش از رسیدن به فاز انتشار تخریب است یعنی زمانی که هنوز امکان ترمیم اقتصادی و موثر وجو دارد.
نقش یون کلر و کربناتاسیون در آغاز خوردگی
مهمترین دشمنان لایه محافظ میلگرد دو عامل یون کلراید و کربناتاسیون هستند که هر کدام با مکانیزمی متفاوت عمل میکنند. یون کلر از طریق آب دریا، مواد ضد یخ و برخی افزودنیهای آلوده وارد بتن میشود و با نفوذ به سطح میلگرد به صورت موضعی لایه اکسیدی را سوراخ کرده و خوردگی حفرهای را پدید میآورد. در مقابل، کربناتاسیون بهدلیل واکنش دی اکسید کربن هوا با هیدروکسید کلسیم، بهتدریج پیاچ بتن را کاهش داده و کل سطح میلگرد را بهطور یکنواخت از حالت غیر فعال خارج میکند.
شناخت دقیق این دو عامل انتخاب روش مناسب برای جلوگیری از خوردگی میلگرد را ممکن میسازد. در سازههایی که با یون کلر آلوده شدهاند روش استخراج الکتروشیمیایی کارآمدترین گزینه است در حالی که برای بتنهای کربناته، آلکالی زدایی مجدد راهگشا خواهد بود. در هر دو مورد ارزیابی وضعیت میدانی سازه با آزمایشهای استاندارد، پیش از هر تصمیمی الزامی است تا بهترین تکنیک برای جلوگیری از خوردگی میلگرد برگزیده شود.
نقش شرطهای محیطی در شدت خوردگی
شدت تهدید خوردگی به شدت تحت تاثیر شرایط محیطی است که سازه در آن قرار دارد و هر محیط، چالش متفاوتی برای جلوگیری از خوردگی میلگرد ایجاد میکند. سازههای ساحلی به دلیل تماس مستقیم با ذرات نمکی و رطوبت مداوم در بالاترین سطح ریسک قرار دارند و نیازمند جدیترین سیستمهای محافظتی هستند. سازههای صنعتی نیز به دلیل حضور مواد شیمیایی مهاجم و دی اکسیدکربن بالا، دچار فرایند خوردگی تسریعی میشوند که طراحی را پیچیده میکند.
در محیطهای شهری و روستایی که آلودگی کمتر است شدت جریان مورد نیاز برای حفاظت پایینتر بوده و هزینهها کاهش مییابد. اما نکته حیاتی این است که حتی در محیط ملایم، رطوبت نسبی و نوسان دما میتواند کاتد را فعال نگه دارد و خوردگی را ادامه دهد. به همین دلیل، مدلسازی دقیق شرایط محیطی، بخش جدانشدنی از طراحی سیستمهای جلوگیری از خوردگی میلگرد است و نمیتوان آن را نادیده گرفت.
مروری بر چهار تکنیک اصلی الکتروشیمیایی
برای مقابله با خوردگی میلگرد چهار تکنیک اصلی الکتروشیمیایی توسعه یافته است که هر کدام فلسفه و کاربرد متفاوتی دارند. دو روش برای حفاظت جاری در طول عمر سازه و دو روش برای تعمیرات کوتاه مدت و اصلاح شیمی بتن است.
انتخاب هوشمندانه بین این روشها تحقق هدف اصلی جلوگیری از خوردگی میلگرد را ممکن میسازد. هر چهار روش بر یک اصل فیزیکی مشترک استوار هستند. عبور جریان مستقیم از میان بتن به عنوان الکترولیت باعث حرکت یونها میشود و واکنش شیمیایی را از میلگرد به یک آند مصنوعی منتقل میکند. جدول زیر مقایسه خلاصهای از این چهار تکنیک و معیارهای اصلی پذیرش آنها را نشان میدهد:
|
تکنیک الکتروشیمیایی
|
فلسفه عملکرد
|
معیارهای اصلی پذیرش
|
محل و کاربردهای رایج
|
|
حفاظت کاتدی با جریان اعمالی
|
حفاظت دائمی با جریان مستقیم از یکسوکننده
|
جابهجایی پلاریزاسیون حداقل صد میلیولت، چگالی جریان یک تا هفت میلیآمپر بر متر مربع
|
دالها، عرشه پلها، پارکینگها، سازههای ساحلی
|
|
حفاظت کاتدی فداشونده
|
حفاظت دائمی با آند فلزی فعالتر مانند روی
|
پلاریزاسیون بیش از صد میلیولت، چگالی جریان صفر و دو تا دو میلیآمپر
|
رویههای جدید، ژاکتهای دریایی، پچهای تعمیری
|
|
استخراج الکتروشیمیایی یون کلر
|
تعمیر موقت؛ خروج یون کلر با آند خارجی
|
بازگشت پتانسیل خوردگی به محدوده پسیو منفی دویست میلیولت
|
سازههای آلوده به کلراید، پارکینگها، پایههای پل
|
|
آلکالیزدایی مجدد
|
تعمیر موقت؛ افزایش پیاچ بتن کربناته
|
بازسازی محیط قلیایی در عمق آرماتور
|
سازههای کربناته، نماهای ساختمان، تونلها
|
حفاظت کاتدی با جریان اعمالی

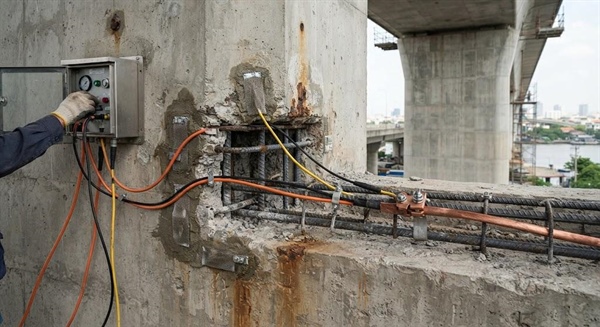

حفاظت کاتدی با جریان اعمالی، پیشرفته ترین و رایج ترین روش دائمی برای جلوگیری از خوردگی میلگرد در سازههای بتنی در معرض محیطهای مهاجم است. در این سیستم، یک منبع برق مصرفی جریان مستقیمی را از یک آند مصنوعی به سمت میلگرد هدایت میکند و فولاد را برای همیشه در ناحیه کاتد حفظ مینماید. آندها میتوانند به صورت شبکه، نوار یا روکش رسانا بر سطح بتن نصب شوند و جریان را به طور یکنواخت در کل سازه توزیع کنند. این روش برای دالهای پارکینگ، عرشه پل و سازههای ساحلی که بیشترین تماس را با کلر دارند، گزینهای بیمانند به شمار میآید.
عمر آندهای اکسید فلزی مخلوط در این سیستمها بیش از چهل سال است و با انتخاب صحیح تجهیزات میتوان اطمینان کامل از جلوگیری از خوردگی میلگرد پیدا کرد. خدمات مهندسی کلینیک بتن با تجربه اجرای پروژههای متنوع، امکان طراحی و نظارت بر این سیستمها را برای کارفرمایان فراهم میکند.
حفاظت کاتدی فداشونده
حفاظت کاتدی فدا شونده یک روش هوشمندانه و بدون نیاز به برق است که برای جلوگیری از خوردگی میلگرد از یک فلز فعالتر از آهن، روی، بهره میگیرد و آن را به میلگرد متصل میکند. در این آرایش، فلز فداشونده به عنوان آند تخریب میشود و فولاد به عنوان کاتد از خوردگی در امان میماند. این روش به خصوص برای محافظت از ناحیههای تعمیری، ژاکتهای دریایی روی شمعها و پچهای موضعی بسیار کارآمد است. جایی که دسترسی به برق دشوار است یا نیاز به سادگی زیاد وجود دارد.
در پروژههای تعمیر موضعی، نصب آندهای روی کوچک در اطراف ناحیه ترمیمی از تشکیل آنود حلقوی در مرز پچ جلوگیری میکند و خطر خوردگی مجدد را به حداقل میرساند. فلز روی بهصورت پاشش، نوار یا ورقه چسبان نیز قابل اجراست و انعطافپذیری بالایی برای سطوح مختلف ارائه میدهد.
استخراج الکتروشیمیایی یون کلر
استخراج الکتروشیمیایی یون کلر روشی موقت اما بسیار موثر برای حذف یونهای مهاجم از بتن آلوده و بازگرداندن شرایط سالم است که در استراتژی جلوگیری از خوردگی میلگرد جایگاه ویژهای دارد. در این فرایند، یک آند موقت خارجی روی سطح بتن نصب شده و جریان مستقیمی از آن به سمت میلگرد بهعنوان کاتد برقرار میشود. تحت تاثیر میدان الکتریکی، یونهای کلر منفی از بتن خارج شده و به سمت آند مهاجرت میکنند و سپس در محلول جمعآوری حذف میگردند.
در پایان فرایند، بتن در پوشش کاور از غلظت کلر قابلتوجهی سبک میشود. پس از اتمام استخراج، میلگرد در یک محیط کمکلر و قلیایی قرار گرفته و لایه پسیو محافظ روی سطح آن دوباره شکل میگیرد و سازه به وضعیت ایمن بازمیگردد. این روش برای سازههای بندری، پارکینگها و پایههای پل که دچار نفوذ عمیق کلر شدهاند، کاربرد وسیعی دارد و اجرای صحیح آن به جلوگیری از خوردگی میلگرد منجر میشود.
آلکالی زدایی مجدد الکتروشیمیایی
آلکالی زدایی مجدد روشی مکمل برای مقابله با پدیده کربناتاسیون است و به منظور جلوگیری از خوردگی میلگرد در بتنهایی طراحی شده که پیاچشان به دلیل واکنش با دیاکسیدکربن کاهش یافته است. در این تکنیک، با استفاده از آند موقت و یک الکترولیت بازی مانند کربنات پتاسیم، یونهای هیدروکسید به داخل بتن نفوذ کرده و محیط قلیایی اطراف میلگرد را بازسازی میکنند. این فرایند معمولاً چند روز طول میکشد و پس از اتمام آن، برای سازههایی که در معرض جریانهای هوا و دیاکسیدکربن بالا قرار دارند کاربرد دارد. در صورت توقف منبع کربناتاسیون و اعمال پوشش های محافظتی بتن اثربخشی قابلتوجهی برای جلوگیری از خوردگی میلگرد خواهد داشت و دوام سازه را تضمین میکند.
الزامات مشترک پیش از اجرای هر سیستم
موفقیت تمام تکنیکهای الکتروشیمیایی در جلوگیری از خوردگی میلگرد به اجرای دقیق یکسری الزامات پیشنیاز بستگی دارد که اگر نادیده گرفته شوند، حتی بهترین طراحی نیز در عمل محقق نخواهد شد. مهمترین این الزامات عبارتاند از:
- اطمینان از پیوستگی الکتریکی میلگردها — تمام میلگردهای موجود در ناحیه حفاظتی باید اتصال الکتریکی کامل داشته باشند؛ چرا که هر میلگرد ایزوله میتواند بهعنوان میدان جریان سرگردان عمل کند و خود دچار خوردگی شود.
- طراحی اتصالات ایمن و مقاوم — اتصالات آندها به سیمهای تغذیه باید بهگونهای طراحی شوند که در طول عمر سیستم انتقال جریان بدون افت باقی بماند و از پایداری کافی برخوردار باشند.
- مهر و پوشش ضد رطوبت آندها — آندها در سیستمهای جریان اعمالی نیازمند مهر و پوشش ضد رطوبت هستند تا از خوردگی اتصالات جلوگیری شود و عمر سیستم افزایش یابد.
- جلوگیری از اتصال کوتاه آند و میلگرد — هر اتصال کوتاه بین آند و فولاد، راندمان سیستم را بهشدت کاهش میدهد و در مواردی از بهرهبرداری کامل جلوگیری میکند.
- کنترل پلاریزاسیون در سازههای پیش تنیده — برای جلوگیری از شکنندگی هیدروژنی فولادهای پرمقاومت، پلاریزاسیون میلگرد باید با دقت کنترل شود.
پایش عملکرد و طول عمر سیستمهای حفاظتی
پس از نصب سیستمهای الکتروشیمیایی، پایش دورهای عملکرد قلب تپنده برنامه جلوگیری از خوردگی میلگرد است و از بی توجهی به آن، سیستمها به مرور اثربخشی خود را از دست میدهند. سیستمهای حفاظت کاتدی با جریان اعمالی نیازمند بررسی مستمر سخت افزار، کابل کشی و یکسو کننده هستند و پلاریزاسیون میلگرد باید بهصورت منظم کنترل شود. معیار پذیرش متداول، جابهجایی پلاریزاسیون حداقل صد میلی ولت است که نشان دهنده فعال بودن کامل سیستم میباشد.
همچنین چگالی جریان وارده به میلگرد باید در محدوده استاندارد باقی بماند تا هم حفاظت کامل شود و هم از مصرف بیرویه آند یا آسیب به بتن جلوگیری گردد. در سیستمهای حفاظت کاتدی فدا شونده، پایش وضعیت آندها و میزان مصرف آنها برای اطلاع از زمان جایگزینی ضروری است و در روشهای تعمیر موقت، بازگشت پتانسیل خوردگی به محدوده پسیو سنجه اصلی موفقیت محسوب میشود. این پایشها با دستگاههای پتانسیل خوان و اندازه گیری سرعت خوردگی انجام میگیرد و نتایج آن باید با دقت مستند شود. با یک برنامه نگهداری منظم و مشارکت کارفرما، عمر مفید سیستمهای جلوگیری از خوردگی میلگرد به طور معناداری افزایش مییابد.
نقشه راه انتخاب روش مناسب
انتخاب بهترین راهکار الکتروشیمیایی برای جلوگیری از خوردگی میلگرد به چهار عامل کلیدی بستگی دارد که عبارتند از نوع عامل مهاجم، شدت آلودگی، شرایط محیطی و بودجه در دسترس. اگر سازه در معرض کلراید شدید قرار دارد، ترکیب حفاظت کاتدی جریان اعمالی یا استخراج یون کلر بهترین گزینه است و اگر مشکل اصلی کربناتاسیون باشد، آلکالی زدایی مجدد پاسخ خواهد داد. برای ناحیههای تعمیری موضعی نیز حفاظت کاتدی فداشونده با آندهای روی، راهکاری سریع و اقتصادی فراهم میکند.
مشاوره با متخصصان و انجام ارزیابی میدانی سازه نخستین قدم برای انتخاب آگاهانه است. شما بهعنوان مدیر سازه با شناخت این تکنیکها میتوانید دیدگاهی فعال نسبت به محصولات جانبی سازه و تجهیزات حفاظتی داشته باشید و بر اساس دادهها تصمیمگیری کنید. تیم فنی کلینیک بتن آماده است تا با انجام بازدید فنی، ارزیابی وضعیت خوردگی و ارائه طرح اجرایی، شما را در مسیر علمی جلوگیری از خوردگی میلگرد همراهی کند و از تکرار چرخه پرهزینه تعمیرات جلوگیری نماید.
سوالات متداول
آیا حفاظت کاتدی به برق دائمی نیاز دارد؟
سیستمهای حفاظت کاتدی با جریان اعمالی به منبع تغذیه برای برقراری جریان نیازمند هستند، اما حفاظت کاتدی فداشونده با استفاده از فلزی فعالتر از آهن مانند روی، بدون نیاز به برق کار میکند و برای سازههای کمدسترسی مناسبتر است.
استخراج الکتروشیمیایی یون کلر چگونه باعث جلوگیری از خوردگی میلگرد میشود؟
این روش با انتقال یونهای کلر از بتن به یک آند موقت خارجی، غلظت کلر را در اطراف میلگرد کاهش میدهد و به بازگشت لایه محافظ پسیو روی سطح فولاد کمک میکند. در نتیجه خطر خوردگی بهطور موثر کاهش مییابد.
معیار پذیرش موفقیت سیستم حفاظت کاتدی چیست؟
معیار رایج، تحقق پلاریزاسیون حداقل صد میلیولت در میلگرد است؛ یعنی پتانسیل فولاد باید بیش از صد میلیولت به سمت منفی حرکت کند. چگالی جریان نیز بسته به هدف باید در محدوده استاندارد بین ۰٫۲ تا ۷ میلیآمپر بر متر مربع باشد.
