خطاهای رایج در کاشت میلگرد - پیشگیری از شکست در مقاوم‌سازی سازه‌ها

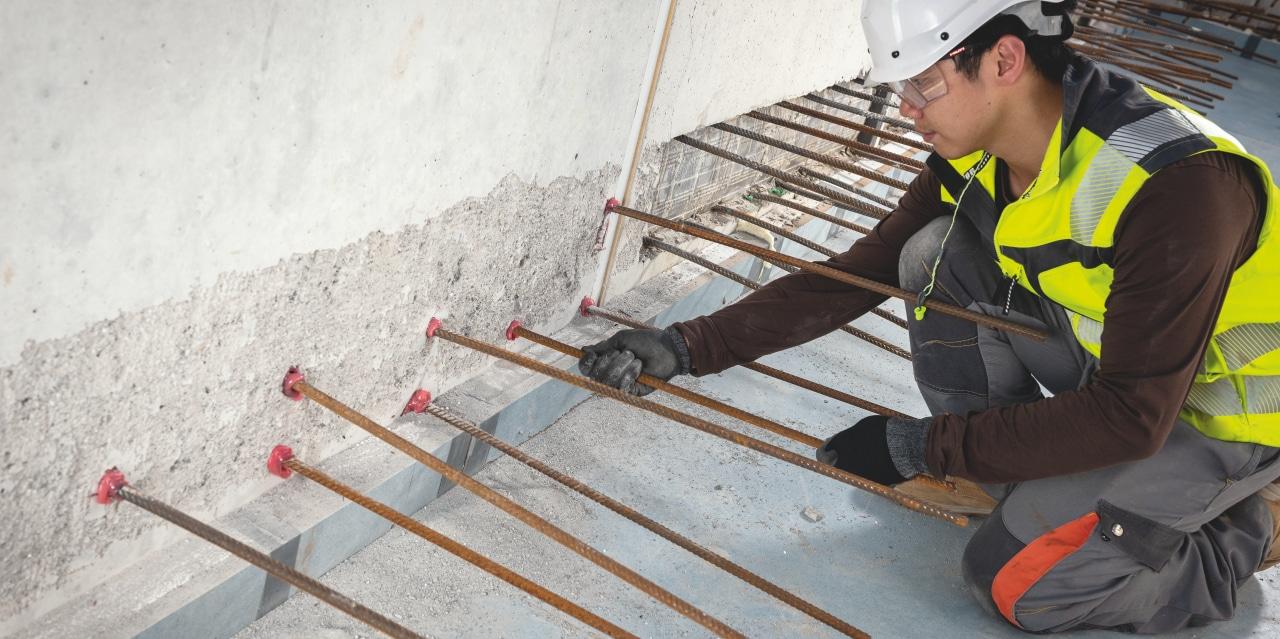

کاشت میلگرد و بولت یکی از روش‌های کلیدی و بسیار کارآمد در مهندسی عمران جهت مقاوم‌ سازی، بهسازی، تغییر کاربری یا توسعه سازه‌های بتنی است. این فرآیند به ما اجازه می‌دهد تا بخش‌های جدید سازه‌ای را به بخش‌های قدیمی متصل کنیم و بارها را به‌ درستی انتقال دهیم.

با این حال دستیابی به حداکثر ظرفیت باربری میلگردهای کاشته‌ شده تنها در گرو اجرای بدون نقص و استفاده از مواد استاندارد است. هرگونه انحراف از اصول فنی، منجر به ایجاد خطاهای رایج در کاشت میلگرد شده و می‌تواند پایداری کل سازه را به مخاطره بیندازد.

بسیاری از مهندسان و مجریان پروژه‌ها تصور می‌کنند که فقط تهیه یک چسب باکیفیت برای موفقیت عملیات کافی است در حالی که مراحل آماده‌ سازی، نحوه حفر سوراخ، تمیزکاری بستر و حتی شرایط دمایی محیط، همگی در عملکرد نهایی سیستم نقش حیاتی دارند. وقوع کوچک‌ترین اشتباه در هر یک از این مراحل، چسبندگی خمیر کاشت به بتن و فولاد را کاهش داده و در زمان اعمال بارهای کششی یا خمشی، باعث خارج شدن میلگرد از جای خود می‌شود.

در این مقاله سایت کلینیک بتن تلاش داریم تا با بررسی موشکافانه مراحل اجرا، خطاهای رایج در کاشت میلگرد را شناسایی کرده و راهکارهای پیشگیری از آنها را به زبان ساده و مهندسی شرح دهیم.

چرا شناخت خطاهای رایج در کاشت میلگرد اهمیت دارد؟

عدم شناخت کافی از روش‌های صحیح اجرا و عوامل تاثیرگذار بر چسبندگی رزین‌ها، ریشه اصلی بیشتر شکست‌ها در پروژه‌های تقویت سازه است. کاشت میلگرد فرآیندی حساس است که مستقیماً با امنیت و جان ساکنان یک ساختمان یا کاربران یک سازه صنعتی ارتباط دارد. هنگامی که یک میلگرد برای افزایش دهانه، اتصال تیر به ستون یا نصب یک تجهیز سنگین صنعتی کاشته می‌شود، بارهای وارده باید به‌صورت کاملاً ایمن از آرماتور به خمیر کاشت و سپس به بتن منتقل شوند.

اگر در هر یک از این مراحل نقصی وجود داشته باشد، سیستم انتقال بار دچار اختلال می‌شود. بروز خطاهای رایج در کاشت میلگرد نه تنها هزینه‌های مالی گزافی را برای ترمیم مجدد به پروژه تحمیل می‌کند، بلکه می‌تواند منجر به فروریزش‌های ناگهانی سازه در زمان وقوع زلزله یا اعمال بارهای ثقلی شدید شود. از این رو، ارزیابی دقیق شرایط پروژه و آشنایی با چالش‌های اجرایی پیش از شروع کار ضروری است.

برای جلوگیری از این چالش‌ها، استفاده از مشاوره مهندسی و ارزیابی‌های اولیه بستر بتن بسیار کمک‌کننده است. مجموعه‌هایی مانند کلینیک بتن با ارائه محصولات استاندارد و راهکارهای تخصصی، می‌توانند مسیر دستیابی به یک اتصال ایمن را هموار سازند. با شناخت خطاها، می‌توان نظارت کارگاهی را تقویت کرد و احتمال بروز خسارت را به حداقل ممکن رساند.

بررسی خطاهای رایج در مرحله آماده‌سازی و حفر سوراخ

یکی از بحرانی‌ترین بخش‌های عملیات کاشت، حفر سوراخ و آماده‌سازی بستر کار است. بسیاری از اپراتورها و کارگران به دلیل سرعت بخشیدن به کار، توجه کافی به ابعاد، عمق و شیوه حفر سوراخ ندارند که این امر پایه و اساس بروز خطاهای رایج در کاشت میلگرد به شمار می‌رود.

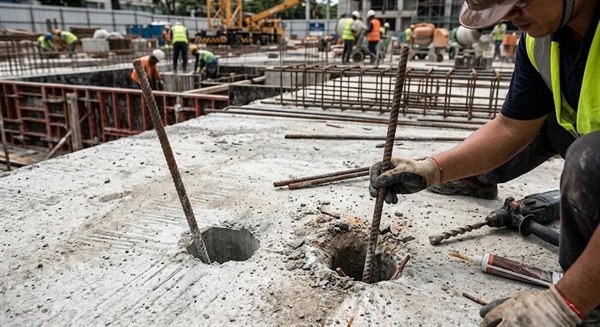

خطا در ابعاد و عمق سوراخ‌کاری

یکی از متداول‌ترین اشتباهات، حفر سوراخ با قطر نامناسب است. اگر قطر سوراخ خیلی کم باشد، فضای کافی برای قرارگیری خمیر کاشت و پوشش کامل دور میلگرد وجود نخواهد داشت که این امر مانع از توزیع یکنواخت تنش می‌شود. از سوی دیگر، اگر قطر سوراخ بیش از حد بزرگ باشد، ضخامت خمیر کاشت افزایش یافته و پدیده جمع‌شدگی یا انقباض رزین در زمان سخت شدن رخ می‌دهد که خود باعث کاهش مقاومت پیوستگی خواهد شد. همچنین، عدم رعایت عمق محاسباتی کاشت که توسط طراح سازه تعیین شده، باعث می‌شود میلگرد در بارهای بسیار کمتر از حد انتظار دچار بیرون‌کشش شود.

برخورد با آرماتورهای موجود در بتن

در زمان سوراخ‌کاری بستر، احتمال برخورد با میلگردهای داخلی سازه بسیار بالا است. اصرار بر ادامه سوراخ‌کاری در همان نقطه و قطع کردن آرماتورهای اصلی سازه، یکی از خطرناک‌ترین خطاهای رایج در کاشت میلگرد است که به شدت به ظرفیت باربری مقطع آسیب می‌زند. در این شرایط، باید با استفاده از دستگاه‌های ردیاب آرماتور (اسکنر بتن)، محل دقیق میلگردها از قبل مشخص شده یا در صورت برخورد، موقعیت سوراخ با هماهنگی مهندس محاسب تغییر یابد.

تمیزکاری نامناسب سوراخ؛ عامل پنهان در افت مقاومت پیوستگی

شاید بتوان گفت تمیز نکردن یا پاک‌سازی ناقص داخل حفره پس از سوراخ‌کاری، شایع‌ترین دلیل برای شکست تست کشش میلگردهای کاشته‌شده است. گردوغبار ناشی از مته‌کاری به شدت مانع اتصال چسب به دیواره داخلی بتن می‌شود و به عنوان یک لایه جداکننده عمل می‌کند.

• باقی ماندن گرد و غبار حاصل از سوراخ‌کاری: گرد خاک نرم ناشی از حفاری دیواره‌های داخلی سوراخ را پوشانده و مانع از تماس مستقیم رزین با سنگدانه‌های بتن می‌شود. این موضوع یکی از اصلی‌ترین جنبه‌های خطاهای رایج در کاشت میلگرد است که پیوند مکانیکی و شیمیایی چسب را تا ۵۰ درصد کاهش می‌دهد.
• استفاده از تجهیزات نامناسب برای تمیزکاری: پاک‌سازی سوراخ صرفاً با دمیدن باد معمولی یا بدون استفاده از فرچه‌های سیمی مخصوص بی‌فایده است. برای تمیزکاری اصولی باید متناوباً از فرچه سیمی برای خراشیدن دیواره و دستگاه دمنده (بلوور) جهت خارج کردن گردوغبار استفاده کرد.
• وجود رطوبت یا آب در سوراخ: برخی از چسب‌های کاشت میلگرد به رطوبت حساس هستند. در صورتی که داخل حفره آب جمع شده باشد و از محصول ناسازگار استفاده شود، رزین به‌طور کامل پخت نشده و چسبندگی ضعیفی ایجاد خواهد کرد.
• وجود آلودگی‌های روغنی و چربی: نشت روغن از تجهیزات سوراخ‌کاری یا وجود چربی روی دیواره‌ها، مانع جدی چسبندگی خمیر کاشت به بتن است و باید پیش از اعمال چسب، چربی‌زدایی کامل صورت گیرد.

اشتباهات مربوط به نحوه اختلاط و تزریق خمیر کاشت

کیفیت خمیر چسب پس از اعمال، وابستگی شدیدی به نحوه اختلاط اجزا و شیوه تزریق آن در حفره دارد. نادیده گرفتن دستورالعمل‌های کارخانه سازنده، منجر به بروز مشکلات جدی در زمان سخت شدن چسب می‌شود.

عدم رعایت نسبت‌های اختلاط اجزا

بسیاری از چسب‌های کاشت میلگرد، به صورت دو یا سه جزئی عرضه می‌شوند. یکی از خطاهای رایج در کاشت میلگرد، پیمانه کردن چشمی و مخلوط کردن غیراصولی این اجزا با یکدیگر است. اگر هاردنر یا سخت‌ کننده کمتر از حد نیاز باشد، خمیر هرگز به مقاومت نهایی نمی‌رسد و حالت ژله‌ای و نرم باقی می‌ماند. اگر هاردنر بیش از حد مخلوط شود، سرعت واکنش بسیار بالا رفته و رزین پیش از قرارگیری میلگرد در جای خود سخت می‌شود.

حبس شدن هوا در زمان تزریق

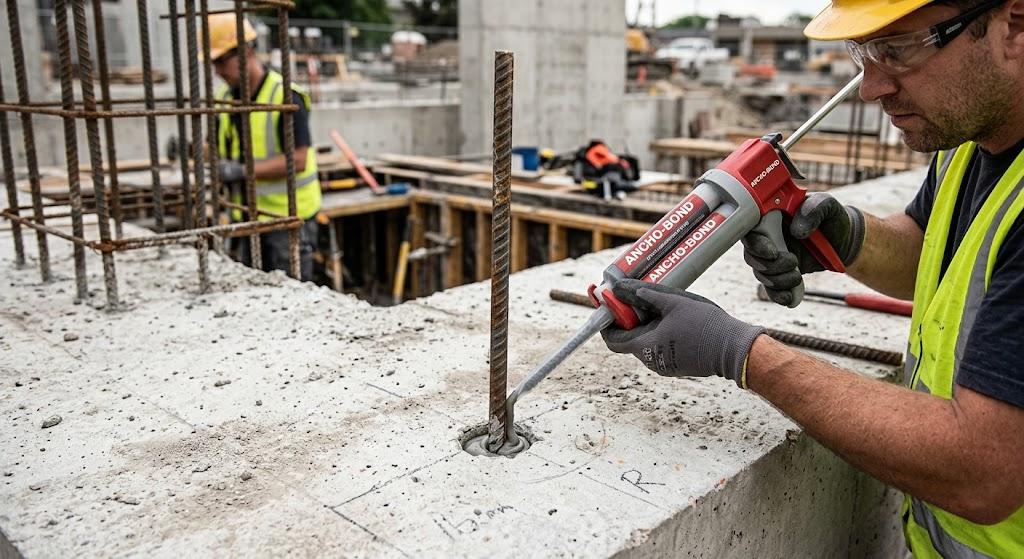

تزریق چسب باید حتماً از انتهای سوراخ به سمت بیرون انجام شود. در صورتی که اپراتور چسب را از لبه سوراخ تزریق کند یا نازل تزریق را به انتهای حفره هدایت نکند، حباب‌های هوا درون سوراخ محبوس می‌شوند. وجود حباب هوا به معنی عدم وجود چسب در بخش‌هایی از بدنه میلگرد است که مستقیماً مقاومت پیوستگی را کاهش می‌دهد و زمینه‌ساز شکست‌های برشی و کششی می‌شود. این رفتار غیراصولی یکی از برجسته‌ترین موارد در فهرست خطاهای رایج در کاشت میلگرد است که باید با نظارت مستمر کنترل شود.

معرفی انواع خمیر کاشت آرماتور متناسب با نیاز پروژه

برای جلوگیری از خرابی‌های ناشی از انتخاب نادرست مواد، شناخت محصولات تخصصی بازار اهمیت زیادی دارد. استفاده از چسب متناسب با موقعیت قرارگیری سازه (افقی، عمودی، سقف) و مشخصات فنی آن، بخش بزرگی از ریسک بروز خطاها را کاهش می‌دهد. برای تهیه این محصول استاندارد می‌توانید از سایت‌های معتبری چون کلینیک بتن استفاده نمایید. در ادامه با سه محصول کلیدی این حوزه آشنا می‌شوید:

خمیر کاشت آرماتور MTOFIX 10: این محصول یک خمیر کاشت سه جزئی بدون حلال است که بر پایه رزین اپوکسی بیسفنول A و هاردنر پلی‌آمید طراحی و تولید شده است. فرمولاسیون خاص این ماده به گونه‌ای تنظیم شده که برای کاشت آرماتورها و بولت‌ها در بتن‌های مسلح و تحت بارهای سنگین کارایی فوق‌العاده‌ای دارد.

خمیر کاشت آرماتور MTOFIX 11: اگر با پروژه‌ای روبه‌رو هستید که نیاز به کاشت در بدنه دیوارها یا سقف دارد، این محصول قوی‌ترین گونه مواد چسبانده بر پایه رزین‌های اپوکسی به شمار می‌رود. ویژگی متمایز این خمیر، عدم ریزش و جاری شدن آن از سقف در زمان تزریق است.

خمیر کاشت ۲ جزیی MTOFIX 10-2P: این چسب اپوکسی خمیری سازه‌ای، محصولی دو جزئی، بدون حلال و دارای مقاومت‌های مکانیکی بسیار بالا است. این ماده برای کاشت میلگرد و نصب نوارها و ورق‌های مقاوم‌سازی مانند FRP طراحی شده است.

اثرات دما و شرایط محیطی بر روند پخت چسب

یکی دیگر از عوامل محیطی که غالباً نادیده گرفته می‌شود، دمای محیط و بستر بتن در زمان اجرا است. رزین‌های اپوکسی به شدت تحت تاثیر دما قرار دارند و نادیده گرفتن این فاکتور فیزیکی، از جمله خطاهای رایج در کاشت میلگرد به حساب می‌آید.

در دماهای بسیار پایین، سرعت واکنش شیمیایی بین رزین و هاردنر به شدت کاهش می‌یابد و ممکن است فرآیند سخت شدن روزها به طول بینجامد یا عملاً متوقف شود. در این شرایط، اعمال بار زودهنگام روی میلگرد باعث شکست پیوند می‌شود. در مقابل، در دماهای بسیار بالا، زمان کاربری چسب به شدت کوتاه می‌شود؛ به گونه‌ای که چسب در زمان بسیار کوتاهی درون نازل یا سوراخ سفت شده و فرصت قرار دادن و تنظیم میلگرد را از اپراتور می‌گیرد.

بنابراین، دمای انبارداری چسب، دمای محیط کارگاه و دمای خود بتن باید پیش از شروع عملیات اندازه‌گیری شود. در فصول سرد یا گرم، باید از چسب‌های فرموله شده برای همان محدوده دمایی استفاده کرد و یا با روش‌های گرمایشی و سرمایشی مناسب، دمای بستر را به محدوده استاندارد رساند تا از افت کیفیت پیوند جلوگیری شود.

راهنمای گام به گام مراحل اجرای صحیح کاشت میلگرد

برای مقابله با خطاهای رایج در کاشت میلگرد، لازم است که کل فرآیند بر اساس یک چک‌لیست منظم و استاندارد پیش برود. رعایت ترتیب مراحل اجرایی تضمین‌کننده رفتار درست سازه‌ای اتصال خواهد بود.

• محاسبه و نشانه‌ گذاری: تعیین محل دقیق کاشت با اسکنر بتن و علامت‌گذاری نقاط حفر سوراخ.
• سوراخ‌ کاری استاندارد: حفر سوراخ با مته با قطر و عمق مشخص‌شده در نقشه‌های اجرایی.
• تمیزکاری چهارمرحله‌ای: استفاده از فرچه سیمی دورانی و دمنده هوا حداقل به تعداد سه الی چهار بار تا پاک‌سازی کامل گرد و خاک دیواره‌ها.
• آماده‌ سازی چسب: مخلوط کردن اجزای خمیر کاشت مثل محصولات دو یا سه جزئی با همزن برقی با دور پایین تا رسیدن به رنگ و بافت کاملاً یکنواخت.
• تزریق اصولی: قرار دادن نازل در انتهای سوراخ و تزریق چسب به میزان دو سوم حجم حفره، در حالی که نازل به آرامی به سمت بیرون کشیده می‌شود.

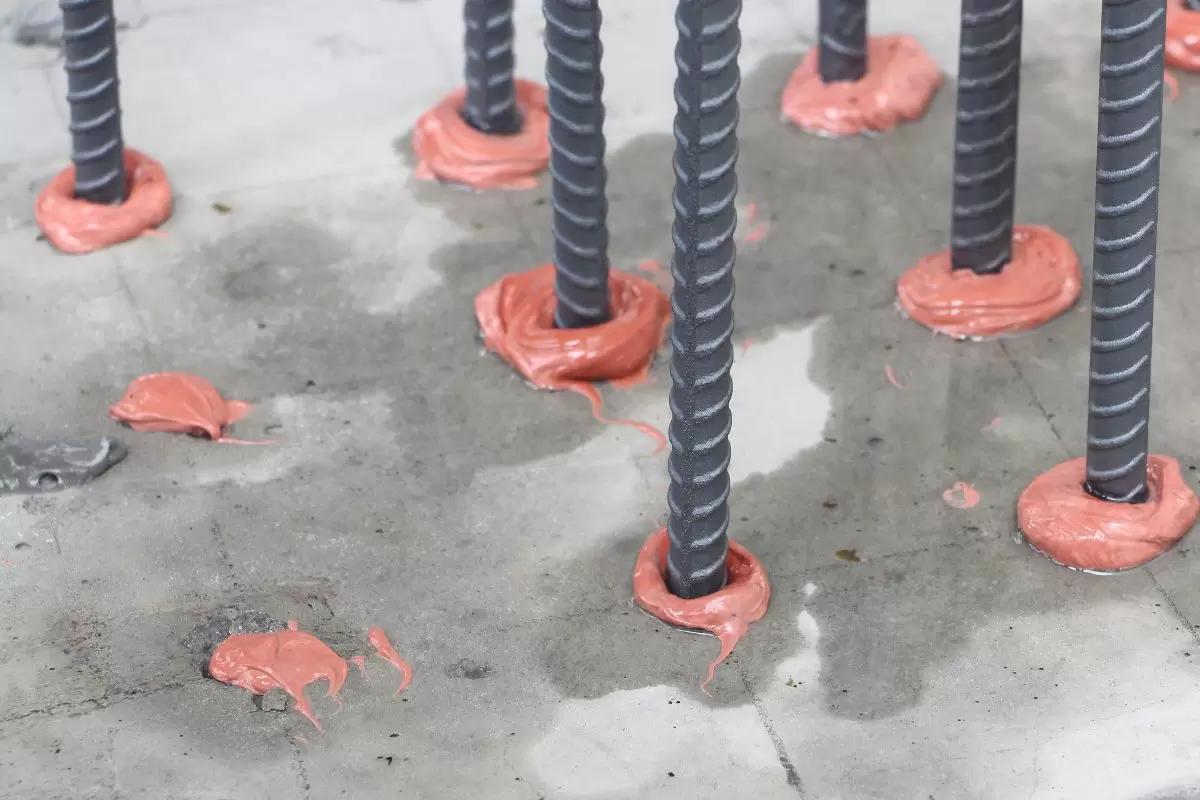

• نصب میلگرد: وارد کردن میلگرد تمیز و بدون زنگ‌زدگی به صورت چرخشی (پیچشی) به درون حفره تا رسیدن به انتهای سوراخ و خارج شدن مقدار کمی چسب از دهانه حفره.
• ثابت نگه‌ داشتن و عمل‌ آوری: عدم اعمال هرگونه بار، ضربه یا تکان به میلگرد تا پایان زمان ژل شدن و سخت شدن نهایی چسب مطابق کاتالوگ محصول.

جدول مقایسه‌ مشخصات خمیرهای کاشت آرماتور سری MTOFIX

انتخاب نوع چسب مناسب برای به حداقل رساندن اشتباهات، نیازمند مقایسه ویژگی‌های فنی آن‌ها است. جدول زیر نمایی کلی از مشخصات سه محصول پرکاربرد را ارائه می‌دهد.

اهمیت آزمایش‌های کنترل کیفیت و تست کشش

پس از اجرای عملیات کاشت میلگرد، چگونه می‌توان اطمینان حاصل کرد که هیچ‌یک از خطاهای رایج در کاشت میلگرد در پروژه رخ نداده است؟ پاسخ این سوال در انجام تست‌های کارگاهی کنترل کیفیت نهفته است.

حتی با وجود نظارت دقیق، انجام تست کشش مستقیم روی نمونه‌های کاشته‌شده به صورت تصادفی ضروری است. در این آزمایش، جک‌های هیدرولیکی مخصوص به میلگرد متصل شده و نیروی کششی مشخصی تا حد جاری شدن آرماتور یا نیروی طراحی، به آن اعمال می‌شود. رفتار میلگرد، میزان جابجایی آن و نوع شکست احتمالی ثبت می‌شود.

اگر شکست به صورت خروج میلگرد همراه با چسب از داخل بتن رخ دهد، نشان‌دهنده تمیزکاری ضعیف سوراخ یا کیفیت پایین خمیر کاشت است. اگر بتن اطراف سوراخ به صورت مخروطی کنده شود، نشان‌دهنده عمق کم کاشت یا مقاومت پایین بتن بستر است. انجام این فرآیند تحت نظارت بخش خدمات آزمایشگاهی بتن، به کارفرمایان و ناظران پروژه این اطمینان را می‌دهد که اتصال اجرا شده از ضریب ایمنی کافی برخوردار است.

نقش تخصص و مشاوره مهندسی در پروژه‌های کاشت میلگرد

کاشت میلگرد یک فعالیت کاملا مهندسی و نیازمند دانش فنی در خصوص توزیع بار، مقاومت مصالح و شیمی پلیمرها است. واگذاری این کار به نیروهای غیر متخصص و بدون آموزش، احتمال وقوع خطاها را به شدت افزایش می‌دهد. برای پروژه‌های بهسازی و مقاوم‌سازی بزرگ، استفاده از خدمات مهندسی کلینیک بتن می‌تواند راهگشای بسیاری از بن‌بست‌های فنی باشد.

کارشناسان با ارزیابی سازه، انجام محاسبات دقیق، انتخاب متریال مناسب نظیر چسب کاشت میلگرد مناسب و نظارت بر مراحل کار، از ایمنی نهایی سازه مطمئن می‌شوند. سرمایه‌گذاری روی مشاوره مهندسی و تامین مواد باکیفیت، در عمل بیمه کردن کل سازه در برابر حوادث و هزینه‌های بعدی به شمار می‌رود.

راهکارهای پیشگیری از تخریب‌های سازه‌ای ناشی از خطاهای کاشت

برای داشتن یک اتصال ایمن، تمرکز بر پیشگیری همواره ارزان‌تر و مطمئن‌تر از ترمیم خرابی‌ها است. با اتخاذ چند راهبرد ساده در کارگاه، می‌توان بخش عمده‌ای از اشتباهات را حذف کرد.

آموزش مداوم کارگران اجرایی در خصوص اهمیت تمیز کاری سوراخ و شیوه مخلوط کردن چسب، اولین قدم است. همچنین تهیه ابزار مناسب مانند برس‌های سیمی با اندازه دقیق متناسب با قطر سوراخ و پمپ‌های هوای کارآمد باید در دستور کار تجهیز کارگاه قرار گیرد. در نهایت، استفاده از چسب‌های بسته‌بندی شده در کارتریج‌های استاندارد که به صورت خودکار با نازل‌های مخلوط‌کننده (میکسر خودکار) ترکیب می‌شوند، درصد خطای ناشی از اختلاط دستی اجزا را عملاً به صفر می‌رساند. با رعایت این نکات ساده اما کلیدی، می‌توان پایداری و دوام اتصالات سازه‌ای را تضمین نمود.

سوالات متداول

مهم‌ترین دلیل برای ضعیف شدن اتصال خمیر کاشت به بتن چیست؟

عدم تمیزکاری و پاک‌سازی گردوغبار ناشی از سوراخ‌کاری از داخل حفره، شایع‌ترین عاملی است که چسبندگی خمیر کاشت را به شدت کاهش می‌دهد.

آیا می‌توان میلگرد زنگ‌ زده را مستقیما داخل سوراخ کاشت؟

خیر، وجود زنگ‌زدگی روی میلگرد مانع تماس مستقیم خمیر کاشت با فولاد می‌شود. میلگرد باید پیش از کاشت کاملاً زنگ‌زدایی و تمیز شود.

زمان انتظار برای بارگذاری روی میلگردهای کاشته شده چقدر است؟

این زمان کاملا وابسته به دمای محیط و نوع خمیر کاشت استفاده‌شده دارد و ممکن است بین چند ساعت تا ۲۴ ساعت متغیر باشد. پیش از سخت شدن کامل چسب، هیچگونه باری نباید اعمال شود.
