نتخاب واتراستاپ مناسب، تصمیمی فنی است که نیازمند درک عمیقی از نوع درز، میزان حرکت مورد انتظار و فشار هیدرواستاتیک محیط است. در این مقاله تخصصی، به بررسی و مقایسه دو نوع اصلی واتراستاپ، یعنی واتراستاپ تخت (Flat) و واتراستاپ حفره دار (Bulbed)، می پردازیم تا مهندسان و مجریان پروژه ها بتوانند انتخابی دقیق و اقتصادی داشته باشند .
واتراستاپ چیست و چرا در سازه های بتنی استفاده می شود؟
واتراستاپ یک پروفیل نواری شکل است که عمدتاً از مواد پلیمری نظیر PVC،لاستیک یا TPE ساخته می شود و در هنگام بتن ریزی در محل درزهای سازه قرار می گیرد تا یک مانع آب بندی داخلی دائمی ایجاد کند .
تعریف واتراستاپ
واتراستاپ به عنوان یک سد فیزیکی عمل می کند که مسیر حرکت آب را در امتداد درز افزایش داده و به دلیل وجود بال های کناری (Ribs) و ساختار مرکزی،از عبور جریان آب تحت فشار جلوگیری می کند .
نقش آن در آب بندی درزهای بتن
بتن ریزی هیچگاه به صورت یکپارچه و در یک مرحله انجام نمی شود. درزها، چه از نوع اجرایی (نتیجه قطع بتن ریزی) و چه از نوع انبساطی یا انقباضی (ناشی از تغییرات دما و نشست)، نقاط ضعف حیاتی سازه در برابر نفوذ آب هستند. واتراستاپ این مسیرهای بالقوه نشت را مسدود می کند.
ارتباط واتراستاپ با دوام سازه
نفوذ آب نه تنها منجر به هدررفت مایعات می شود، بلکه با حمل یون های کلرید و سولفات،عامل اصلی آغاز خوردگی آرماتورها و تخریب بتن (کاهش pH) است. استفاده صحیح از واتراستاپ، به همراه سایر ملزومات آب بندی مانند ماستیک و درزگیر بتن برای آب بندی سطح نهایی درزها، طول عمر مفید سازه را به شدت افزایش می دهد .
معرفی واتراستاپ تخت (Flat Waterstop)
واتراستاپ تخت، که گاهی واتراستاپ داخلی بدون حفره نیز نامیده می شود، ساده ترین پروفیل هندسی را در بین واتراستاپ های رایج دارد.
تعریف ساختار فیزیکی
این نوع واتراستاپ دارای بدنه ای یکپارچه،مسطح و بدون هیچگونه حفره مرکزی است. پروفیل آن تنها شامل بال های آب بندی (Ribs) در دو طرف است که وظیفه قفل شدن در بتن و افزایش طول مسیر نشت (Labyrinth Effect) را بر عهده دارند.
محل های کاربرد
واتراستاپ تخت به طور اختصاصی برای استفاده در درزهای اجرایی (Construction Joints) و گاهی درزهای انقباضی که انتظار می رود حرکت عرضی (باز و بسته شدن درز) در آن ها بسیار محدود یا نزدیک به صفر باشد، طراحی شده است.
درز اجرایی، محل تماس بتن قدیمی و بتن جدید است که پس از وقفه ای در بتن ریزی ایجاد می شود . در این نوع درز،تغییر شکل طولی زیادی رخ نمی دهد،اما سطح تماس دو بتن مستعد نشت موضعی است.
مزایا
- نصب آسان تر: به دلیل عدم وجود حفره مرکزی، نصب و تثبیت آن توسط گیره های مخصوص، ساده تر است .
- عملکرد عالی در برابر فشار ثابت: در شرایطی که درز ثابت باقی می ماند و فشار هیدرواستاتیک بالا است، بال های قفل شونده آن کارایی بالایی در جلوگیری از نشت دارند.
- مناسب برای درزهای افقی و عمودی اجرایی: به خوبی در دیوارهای حائل، فونداسیون ها و سقف ها در محل اتصال دو بتن ریزی متوالی به کار می رود.
محدودیت ها
- تحمل کم در برابر حرکت: اگر درز حرکت قابل توجهی (مانند انبساط حرارتی یا لرزه ای) داشته باشد،واتراستاپ تخت کشیده شده و به دلیل تمرکز تنش در ناحیه مرکزی،ممکن است پاره شود یا از بتن جدا گردد و آب بندی را از دست بدهد .
- تنها برای درزهای اجرایی: استفاده از آن در درزهای انبساطی کاملاً اشتباه است.
پروژه های مناسب
- فونداسیون های بزرگ (محل قطع بتن ریزی).
- اتصال دیوارهای بتنی به فونداسیون.
- مخازن بتنی با دمای محیط ثابت.
معرفی واتراستاپ حفره دار
واتراستاپ حفره دار، که به واتراستاپهای درز انبساطی نیز شهرت دارند،پیچیده ترین و پرکاربردترین نوع واتراستاپ برای سازه های دینامیک هستند .
تعریف ساختار دارای حفره مرکزی
ویژگی کلیدی این واتراستاپ، وجود یک حفره توخالی مرکزی (Bulb) است که در میانه عرض واتراستاپ قرار دارد. این حفره به عنوان یک بافر یا میراگر عمل می کند. بال های آب بندی (Ribs) نیز در دو طرف حفره قرار دارند .
عملکرد در برابر فشار آب و حرکت
هنگامی که درز انبساطی باز یا بسته می شود،به جای اینکه تنش ها مستقیماً به نوار واتراستاپ وارد شوند،حفره مرکزی دچار تغییر شکل می شود (فشرده یا کشیده می شود). این ویژگی به واتراستاپ اجازه می دهد تا حرکت قابل توجه درز (Movement Accommodation) را بدون پاره شدن یا از دست دادن اتصال با بتن،جذب کند .
مزایا
- جذب حرکت بالا: ایده آل برای درزهایی که در معرض تغییرات دمایی، نشست های متفاوت یا بارهای لرزه ای هستند.
- مناسب برای درزهای انبساطی: تنها راهکار آب بندی مؤثر در درزهای انبساط و انقباض .
- آب بندی مطمئن در شرایط دینامیک: قابلیت ارتجاعی بالای حفره، تضمین می کند که حتی در حداکثر بازشدگی درز،نوار پاره نشود.
محدودیت ها
- نصب حساس تر: قرارگیری دقیق حفره در مرکز درز حیاتی است و نصب آن نسبت به نوع تخت پیچیدگی بیشتری دارد .
- قیمت بالاتر: به دلیل ساختار پیچیده تر و مواد اولیه بیشتر، معمولاً گران تر از نوع تخت است .
- نیاز به فضای کافی: هنگام قرارگیری در قالب بندی،نیاز به دقت بیشتری برای حفظ موقعیت مرکزی خود دارد.
موارد مصرف رایج
- سدها و سازه های هیدرولیکی بزرگ.
- پل ها و تونل ها (درزهای لرزه ای و انبساطی).
- نیروگاه ها و تأسیسات صنعتی.
- دیوارهای استخر و مخازن بزرگ که در معرض تغییرات دمایی محیطی هستند .

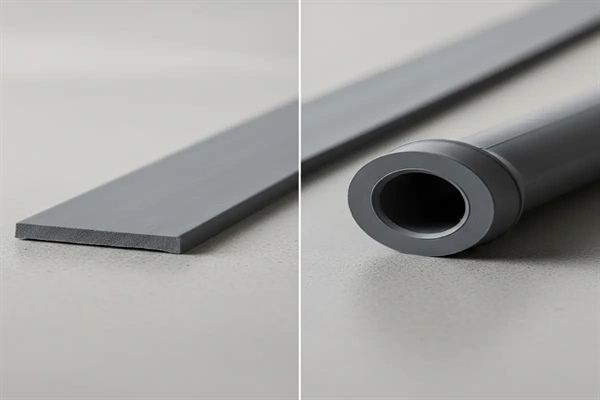

تفاوت های کلیدی واتراستاپ تخت و واتراستاپ حفره دار
انتخاب صحیح بین این دو نوع واتراستاپ مستقیماً به نوع درزی که قرار است آب بندی شود، بستگی دارد. درک این تفاوت ها برای جلوگیری از شکست سیستم آب بندی ضروری است.
۱. تفاوت از نظر ساختار
| ویژگی |
واتراستاپ تخت (Flat) |
واتراستاپ حفره دار (Bulbed) |
| ویژگی اصلی |
یکپارچه و مسطح |
دارای حفره توخالی مرکزی |
| پروفیل هندسی |
پروفیل U یا V شکل ساده |
پروفیل Dumbbell با حفره مرکزی |
| هدف حفره |
ندارد |
جذب تغییر شکل ها (کشش و فشار) |
۲ . تفاوت از نظر عملکرد آب بندی
واتراستاپ تخت تنها از نفوذ آب جلوگیری می کند و برای درزهای ثابت طراحی شده است . واتراستاپ حفره دار علاوه بر جلوگیری از نفوذ، توانایی جذب حرکت های سازه ای را نیز دارد .
۳. تفاوت از نظر محل کاربرد
| نوع واتراستاپ |
محل کاربرد اصلی |
حرکت مجاز درز |
| تخت |
درزهای اجرایی و انقباضی صلب (Construction Joints) |
نزدیک به صفر |
| حفره دار |
درزهای انبساطی و حرکتی (Expansion Joints) |
زیاد (بالاترین سطح جذب حرکت) |
۴ . تفاوت از نظر تحمل فشار آب
هر دو نوع واتراستاپ در صورت نصب صحیح،توانایی تحمل فشار هیدرواستاتیک بالا را دارند،اما عملکرد واتراستاپ حفره دار در تحمل فشار آب همراه با حرکت دائمی درز به مراتب بالاتر است . اگر درز حرکت کند، واتراستاپ تخت پاره شده و فشار آب را تحمل نخواهد کرد.
۵ . تفاوت از نظر اجرا و نصب
نصب واتراستاپ حفره دار حساس تر است؛ زیرا لازم است حفره دقیقاً در مرکز درز قرار گیرد تا بتواند حرکت را به طور متقارن جذب کند. در نصب واتراستاپ تخت، تمرکز بیشتر بر اطمینان از قرارگیری صحیح بال ها در تماس کامل با بتن است. در هر دو حالت،اتصال و جوش واتراستاپ ها به یکدیگر در محل تقاطع ها و تغییر جهت ها باید با ابزار و حرارت تخصصی انجام شود تا یک اتصال کاملاً آب بند و یکپارچه شکل گیرد .
۶. تفاوت از نظر هزینه و دوام
واتراستاپ های حفره دار به دلیل ساختار مهندسی شده برای جذب حرکت، گران تر هستند. با این حال، استفاده از آن ها در محل صحیح (درز انبساط) دوام سازه را تضمین می کند و از لحاظ اقتصادی، هزینه های آتی تعمیرات ناشی از نشت را از بین می برد.
راهنمای انتخاب: کدام نوع واتراستاپ انتخاب مناسب تری است؟
تصمیم گیری در مورد نوع واتراستاپ باید بر اساس تحلیل دقیق مهندسی و نوع عملکردی باشد که از درز مورد انتظار است .
۱. بررسی شرایط پروژه و نوع درز
- اگر درز، اجرایی است (Construction Joint): یعنی صرفاً محل قطع بتن ریزی است و انتظار حرکت عرضی قابل توجهی در آن وجود ندارد، واتراستاپ تخت انتخاب مناسب و اقتصادی است .
- اگر درز،انبساطی یا حرکتی است (Expansion/Contraction Joint): که در اثر تغییرات دما،نشست یا بارهای لرزه ای،باز و بسته می شود، استفاده از واتراستاپ حفره دار الزامی است.
۲ . فشار هیدرواستاتیک
فشار هیدرواستاتیک تعیین کننده ضخامت و عرض واتراستاپ است، نه نوع آن . در فشار بالاتر، باید از واتراستاپ های با عرض بیشتر و ضخامت بالاتر استفاده کرد.
۳ . ارتباط انتخاب واتراستاپ با سایر محصولات آب بندی بتن
هیچ واتراستاپ به تنهایی نمی تواند تضمین کننده آب بندی کامل سازه باشد.
- برای اطمینان از نفوذناپذیری خود بتن، استفاده از افزودنی های بتن مانند افزودنی های کاهنده نفوذپذیری یا فوق روان کننده ها ضروری است.
- واتراستاپ یک سیستم آب بندی داخلی است. برای محافظت از سطح بتن و درزهای سطحی، استفاده همزمان از محصولات کلینیک بتن شامل پوشش های پلیمری و مواد آب بندی سطحی توصیه می شود.
نقش واتراستاپ در کنار سایر سیستم های محافظتی بتن
در یک پروژه مهندسی،آب بندی یک فرآیند چند لایه ای است. واتراستاپ ها خط مقدم دفاع در برابر نفوذ در محل درزها هستند،اما دوام سازه تنها با یک سیستم جامع حاصل می شود.
ارتباط با پوشش های محافظتی بتن
پس از نصب صحیح واتراستاپ در عمق بتن،سطح خارجی سازه نیز باید در برابر عوامل محیطی، شیمیایی و جوی مقاوم شود . این امر از طریق اعمال پوشش های محافظتی بتن مانند پوشش های اپوکسی یا پلی یورتان حاصل می شود که از تماس مستقیم آب و مواد خورنده با سطح بتن جلوگیری می کنند و عمر واتراستاپ را نیز افزایش می دهند.
استفاده مکمل با افزودنی های بتن
همانطور که ذکر شد، کیفیت ماتریس بتن اهمیت بالایی دارد. با استفاده از افزودنی های بتن مخصوص،می توان تخلخل بتن را کاهش داد و بتنی متراکم و با نفوذپذیری بسیار کم ساخت . این کار فشار وارده بر واتراستاپ را به حداقل می رساند.
افزایش دوام و طول عمر سازه
یکپارچگی این سیستم ها (واتراستاپ مناسب،بتن نفوذناپذیر و پوشش محافظتی) است که دوام طولانی مدت را در برابر نفوذ آب،مواد شیمیایی و یخ زدگی/ذوب شدن تضمین می کند .
نکات اجرایی مهم در نصب واتراستاپ ها
نصب نادرست یکی از شایع ترین دلایل شکست واتراستاپ است. حتی بهترین واتراستاپ حفره دار یا تخت نیز در صورت اجرای ضعیف، کارایی خود را از دست می دهد.
خطاهای رایج اجرایی
- عدم نگهداری صحیح: واتراستاپ ها باید قبل و حین بتن ریزی به طور محکم توسط گیره ها و مفتول های مخصوص به آرماتورها بسته شوند تا در حین عملیات بتن ریزی جابجا نشوند .
- خمش نامناسب: خم کردن بیش از حد واتراستاپ در گوشه ها و زوایا به جای استفاده از قطعات آماده (مانند قطعات L شکل یا T شکل) منجر به تضعیف ساختار آن می شود.
- جوشکاری نامطلوب: عدم استفاده از تجهیزات جوش حرارتی مناسب برای PVC یا لاستیک،باعث ایجاد درزهای مویی در محل اتصال می شود که نقطه نشت اصلی خواهد بود .
اهمیت جوش واتراستاپ
جوشکاری واتراستاپ (Splice) باید توسط تکنسین های آموزش دیده و با استفاده از دستگاه جوش حرارتی انجام شود. اتصال دو قطعه واتراستاپ باید از نظر مقاومت و آب بندی کاملاً مشابه بدنه اصلی واتراستاپ باشد.
توصیه های اجرایی کارگاهی
۱. تراکم بتن: بتن ریزی در اطراف واتراستاپ ها بسیار حساس است . برای اطمینان از پر شدن فضای زیر واتراستاپ و اطراف بال ها،باید از ویبره زنی مناسب و دقیق استفاده شود، اما از ویبره زنی مستقیم روی واتراستاپ پرهیز گردد تا از آسیب فیزیکی به آن جلوگیری شود. ۲. پاکیزگی: سطح واتراستاپ در زمان بتن ریزی باید کاملاً تمیز و عاری از گرد و غبار، روغن قالب یا هرگونه آلودگی باشد.
جمع بندی و نتیجه گیری
تفاوت اصلی واتراستاپ تخت و واتراستاپ حفره دار در قابلیت جذب حرکت است. واتراستاپ تخت برای درزهای اجرایی ثابت (بدون حرکت) و واتراستاپ حفره دار برای درزهای انبساطی و حرکتی (با حرکت بالا) طراحی شده است. استفاده از نوع تخت در درز انبساطی منجر به شکست قطعی سیستم آب بندی خواهد شد .
انتخاب واتراستاپ یک تصمیم تخصصی است که باید در مرحله طراحی سازه و با در نظر گرفتن ماهیت درزها،فشار هیدرواستاتیک و بارهای سازه ای انجام شود. توصیه می شود قبل از خرید و اجرای نهایی، برای انتخاب بهترین پروفیل هندسی و جنس واتراستاپ،با کارشناسان خبره مشورت نمایید.
