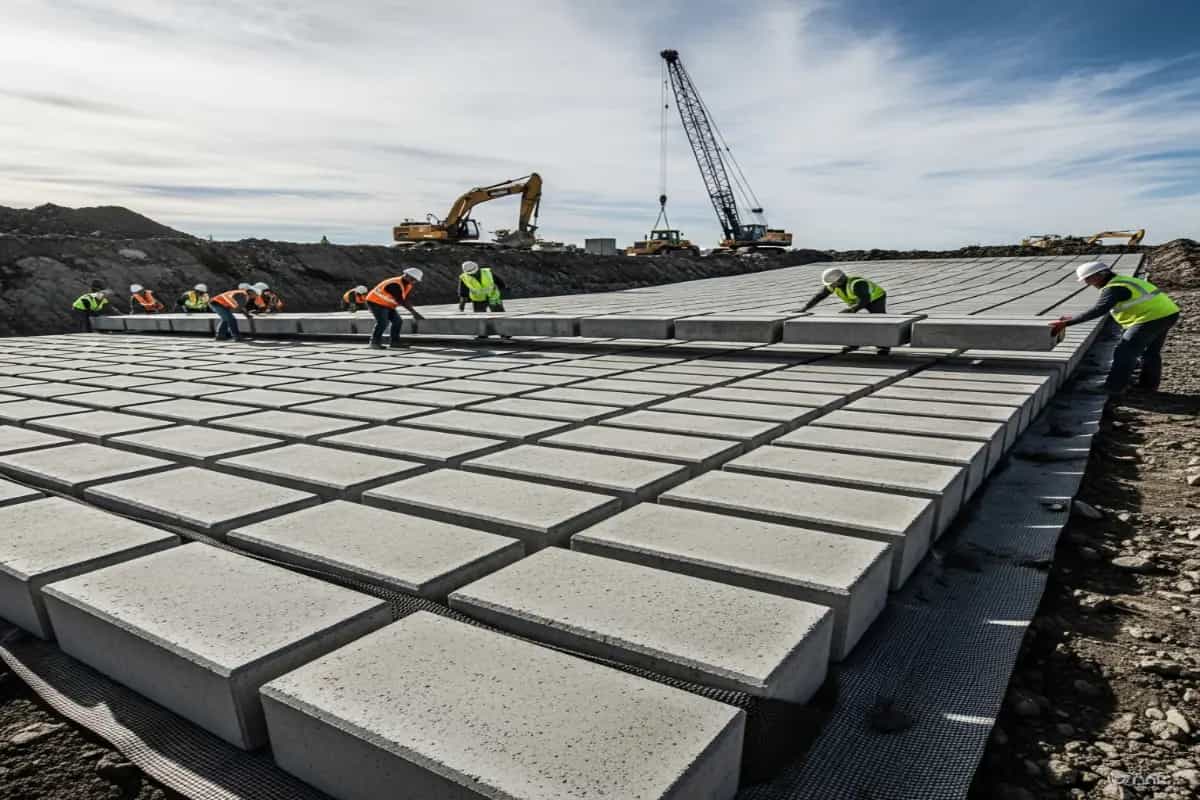

مزایا و روش اجرای لحاف های بتنی

لحاف بتنی (Concrete Mattress) به عنوان یک نوآوری در این حوزه،راه حلی پیشرفته، انعطاف پذیر و بادوام برای حفاظت بستر رودخانه،کانال ها و تأسیسات زیرآبی ارائه می دهد . هدف از نگارش این مقاله،ارائه یک راهنمای تخصصی و کاربردی برای مهندسان،پیمانکاران و کارفرمایان است تا ضمن آشنایی عمیق با ساختار و مزایای لحاف بتنی، دانش لازم برای روش اجرای لحاف بتنی به صورت کاملاً تخصصی و مطابق با استانداردهای مهندسی را کسب کنند.

لحاف بتنی چیست؟

لحاف بتنی،که در اصطلاح فنی Concrete Mattress یا Fabric Formed Concrete (FFC) نامیده می شود،یک سازه محافظتی انعطاف پذیر است که عمدتاً برای کنترل فرسایش و تثبیت بستر در محیط های آبی یا در معرض فرسایش شدید استفاده می شود. این سیستم، ترکیبی از مقاومت بتن و انعطاف پذیری ژئوتکستایل را فراهم می آورد.

تعریف ساده و فنی

تعریف ساده: لحاف بتنی سازه ای است شبیه به یک تشک یا لحاف بزرگ و انعطاف پذیر که از بتن پر شده است و مانند یک زره محافظ روی بستر زمین قرار می گیرد تا از شسته شدن یا جابه جایی خاک جلوگیری کند .

تعریف فنی: لحاف بتنی یک سیستم پوششی است که از قالب های ژئوتکستایل با مقاومت بالا ساخته شده و با بتن سیال (Micro-Concrete) پر می شود . این سیستم پس از گیرش بتن،تبدیل به یک سازه بتنی یکپارچه و در عین حال مفصلی می گردد که می تواند با ناهمواری های بستر تطابق یابد.

اجزای تشکیل دهنده لحاف بتنی

1. ژئوتکستایل (قالب پارچه ای): این جزء، اسکلت اصلی لحاف را تشکیل می دهد. پارچه ژئوتکستایل بافته شده (Woven Geotextile) بسیار مقاوم، به عنوان قالب بتن ریزی عمل می کند و در عین حال،پس از اجرا،به عنوان فیلتر و جداکننده عمل کرده و از نفوذ و شسته شدن ذرات ریز خاک از زیر سازه جلوگیری می نماید.
2. بلوک ها و اتصالات (در انواع خاص): در برخی از انواع لحاف بتنی، فضاهای داخلی قالب با کابل ها یا تارهای متصل کننده (Cables) به هم دوخته شده اند که پس از پر شدن با بتن، ساختاری مفصلی و انعطاف پذیر ایجاد می کنند. این بلوک های مفصلی به لحاف اجازه می دهند تا بدون شکست، با نشست ها و حرکات موضعی بستر کنار بیاید .
3. بتن سیال (Grout): نوعی بتن با اسلامپ بالا و دانه بندی ریز است که به راحتی در فضای محدود قالب های پارچه ای پمپ می شود و پس از سخت شدن، مقاومت مکانیکی لازم برای کنترل فرسایش را تأمین می کند.

کاربردهای لحاف بتنی در پروژه های عمرانی

انعطاف پذیری، دوام و سرعت اجرای بالا، لحاف های بتنی را به ابزاری کلیدی در طیف گسترده ای از پروژه های عمرانی، به ویژه سازه های هیدرولیکی و ژئوتکنیک تبدیل کرده است.

حوزه کاربرد	شرح استفاده تخصصی
حفاظت بستر رودخانه ها و کانال ها	محافظت در برابر تنش های برشی بالا،به ویژه در خم ها،پایه ها و مناطق زیر آبگیرها. این سیستم راهکاری مؤثر برای تثبیت بستر و شیب است.
حفاظت خطوط لوله دریایی و ساحلی	پوشش و تثبیت خطوط لوله نفت و گاز در بستر دریا برای جلوگیری از جابه جایی ناشی از جریان های زیرآبی و موج .
تثبیت شیب و سواحل	جلوگیری از فرسایش خاکریزها، دیواره های حوضچه های آرامش،و سواحل دریاچه ها و دریاها.
سازه های فراساحلی و اسکله ها	استفاده در اطراف پایه های پل ها، اسکله ها و سازه های دریایی برای جلوگیری از پدیده شستشوی موضعی (Scour).
پروژه های زهکشی	پوشش کانال های آب با سرعت بالا، لندفیل ها (دفن زباله) و تأسیسات نفتی برای جلوگ��ری از نفوذ و فرسایش .

مزایای استفاده از لحاف بتنی

استفاده از لحاف بتنی مزایای قابل توجهی نسبت به روش های سنتی سنگی و بتنی در پی دارد . این مزایا اغلب منجر به کاهش هزینه های چرخه عمر پروژه و بهبود عملکرد هیدرولیکی می شوند.

مزایای لحاف بتنی عبارتند از:

• مقاومت بالا در برابر فرسایش و تنش برشی:
• این سازه ها به دلیل وزن واحد بالا و یکپارچگی بتن پس از گیرش،مقاومت بسیار بیشتری در برابر تنش های برشی شدید ناشی از جریان های سریع آب در مقایسه با ریپ رپ غیرمهارشده دارند.
• انعطاف پذیری سازه (تطابق با نشست ها):
• ساختار مفصلی و ژئوتکستایل امکان سازگاری لحاف با تغییرات هندسی بستر، نشست های موضعی و حرکات خاک را فراهم می کند . این ویژگی احتمال ترک خوردگی یا شکست سازه در اثر تغییر شکل های زمین را به حداقل می رساند .
• سرعت اجرای بالا:
• پهن کردن رول های لحاف پارچه ای نسبت به اجرای سنگ چین یا بلوک های بتنی پیش ساخته، زمان بسیار کمتری می برد. این سرعت در پروژه های با محدودیت زمانی یا اجرای در شرایط نامساعد جوی یک مزیت حیاتی است .
• قابلیت اجرا در محیط های آبی (اجرای لحاف بتنی در آب):
• فرآیند پمپ بتن به داخل قالب های پارچه ای را می توان به سادگی و بدون نیاز به انحراف کامل جریان آب (Dewatering) در زیر آب نیز انجام داد. این امر هزینه های اجرایی را به شکل چشمگیری کاهش می دهد.
• کاهش هزینه های نگهداری و تعمیرات:
• به دلیل دوام طولانی مدت، مقاومت در برابر حرکت های جانبی و نیاز کم به نگهداری پس از نصب، هزینه های عملیاتی (OPEX) پروژه به طور قابل توجهی کاهش می یابد .
• سازگاری با محیط زیست:
• استفاده از لایه ژئوتکستایل از اختلاط مواد بستر با بتن جلوگیری می کند. همچنین،در برخی طرح ها، با طراحی سطوح متخلخل می توان امکان رشد پوشش گیاهی را فراهم آورد که به بهبود محیط زیست بستر رودخانه کمک می کند.
• یکنواختی ضخامت و کیفیت:
• برخلاف ریپ رپ که ضخامت آن متغیر است، ضخامت نهایی لحاف بتنی توسط فاصله دو لایه ژئوتکستایل تنظیم شده و کاملاً یکنواخت است،که اطمینان از کیفیت فنی سازه را افزایش می دهد.

روش اجرای لحاف بتنی: مراحل گام به گام

روش اجرای لحاف بتنی نیازمند دقت فنی در مراحل آماده سازی،پهن کردن و بتن ریزی است . اجرای موفقیت آمیز مستلزم رعایت ترتیب مراحل زیر است:

۱. آماده سازی بستر (Subgrade Preparation)

آماده سازی مناسب بستر اساسی ترین مرحله برای تضمین عملکرد بلندمدت لحاف بتنی است.

تسطیح و حذف موانع

بستر باید تا حد امکان تسطیح شود . تمام سنگ های تیز، ریشه ها، و نخاله های ساختمانی که می توانند به ژئوتکستایل آسیب برسانند،باید حذف گردند.

اجرای ژئوتکستایل فیلتر

قبل از استقرار لحاف اصلی، در صورت نیاز به تقویت، یک لایه ژئوتکستایل و لحاف بتنی روی بستر پهن می شود. در بسیاری از محصولات، لایه ژئوتکستایل فیلتر جدایی ناپذیر از خود لحاف است. وظیفه این لایه، جداسازی ذرات خاک زیرین از سازه بتنی و جلوگیری از شسته شدن آن ها توسط جریان آب نفوذی است.

کنترل شرایط بستر

اطمینان از پایداری اولیه بستر بسیار مهم است. در صورت وجود خاک های بسیار سست یا پتانسیل بالای فرسایش موضعی،ممکن است نیاز به اقدامات تقویتی مانند استفاده از ژئوگرید یا کوبیدن شمع باشد.

۲. پهن کردن و استقرار لحاف بتنی

استقرار لحاف بسته به ابعاد پروژه و محیط اجرا (خشکی یا زیر آب) متفاوت است.

روش دستی یا مکانیزه

• در خشکی: رول های لحاف پارچه ای از بالا یا لبه ساحل به پایین شیب توسط ماشین آلات (بولدوزر یا بیل مکانیکی) باز می شوند.
• اجرای زیر آب: در پروژه های هیدرولیکی بزرگ،لحاف ها به صورت مکانیزه و با استفاده از جرثقیل های ساحلی یا شناورهای دریایی روی بستر آب مستقر می شوند . برای کنترل موقعیت، از وزنه های موقت استفاده می شود.

اتصال رول ها

لحاف های مجاور باید در لبه ها با یکدیگر همپوشانی داشته باشند و به طور مطمئن دوخته یا متصل شوند تا از نشت بتن یا ایجاد درزهای ضعیف جلوگیری شود.

۳ . بتن ریزی (Grouting)

این مرحله حیاتی،لحاف پارچه ای را به یک سازه بتنی سخت و منعطف تبدیل می کند .

نوع بتن

باید از یک گروت یا میکرو بتن سیال استفاده شود که فاقد سنگدانه های بزرگ (معمولاً حداکثر اندازه سنگدانه ۳ تا ۵ میلی متر) است تا پمپاژ آن به داخل فضاهای ژئوتکستایل به راحتی صورت پذیرد. نسبت آب به سیمان باید دقیقاً کنترل شود تا هم سیالیت لازم فراهم گردد و هم مقاومت فشاری نهایی تضمین شود.

پمپاژ و پر کردن

بتن از طریق پمپ های مخصوص و شیلنگ هایی که در نقاط ورودی تعبیه شده اند، به داخل قالب تزریق می شود . پمپاژ باید از یک سمت (معمولاً از پایین ترین نقطه یا لبه مهارشده) شروع شود و به صورت تدریجی انجام پذیرد تا از محبوس شدن هوا یا ایجاد حفره در ساختار جلوگیری شود.

۴ . تثبیت نهایی و کنترل کیفیت

مهار لبه ها (Anchoring)

برای جلوگیری از بلند شدن و واژگونی لحاف در اثر فشار آب، لبه های فوقانی و انتهایی (Toe) باید به صورت مکانیکی مهار شوند. این مهار می تواند با حفر ترانشه،پر کردن آن با بتن، یا استفاده از مهارکننده های فولادی (Rock Anchor) انجام شود.

بازرسی اجرایی

پس از گیرش بتن، بازرسی بصری برای اطمینان از پر شدن کامل قالب ها و عدم وجود مناطق ضعیف یا خالی ضروری است. ضخامت نهایی در نقاط مختلف توسط ابزارهای مشخص یا با استناد به داده های پمپاژ کنترل می شود.

نکات اجرایی مهم در اجرای لحاف بتنی

برای دستیابی به حداکثر کارایی و طول عمر، مهندسان باید به جزئیات زیر توجه ویژه داشته باشند:

• شرایط هیدرولیکی (Shear Stress): طراحی ضخامت لحاف بتنی باید بر اساس حداکثر تنش برشی (Shear Stress) مورد انتظار در پروژه باشد. انتخاب ضخامت ناکافی منجر به شکست سازه در برابر جریان های تند خواهد شد .
• انتخاب ضخامت مناسب: لحاف های بتنی در ضخامت های مختلف (از ۵ سانتی متر تا ۳۰ سانتی متر و بیشتر) تولید می شوند . انتخاب ضخامت بستگی به عمق آب، میزان فرسایش پذیری بستر، و بزرگی سنگدانه ها در بتن دارد .
• استانداردها و آیین نامه ها: اجرای لحاف بتنی باید مطابق با دستورالعمل های فنی ژئوتکنیک و سازه های هیدرولیکی (مانند نشریه ۱۸۵ سازمان برنامه و بودجه یا آیین نامه های بین المللی مانند ASTM) انجام شود تا مقاومت و دوام سازه تضمین گردد .
• خطاهای رایج اجرایی:
• عدم تسطیح بستر: ناهمواری های بزرگ، باعث ایجاد تنش های متمرکز در لحاف شده و احتمال ترک خوردگی را افزایش می دهد.
• استفاده از بتن نامناسب: بتن با اسلامپ پایین یا سنگدانه درشت باعث پر نشدن کامل حفره ها و در نتیجه ایجاد مناطق ضعف می شود.
• مهار ضعیف: عدم اجرای مهار لبه های انتهایی،اصلی ترین دلیل شکست سازه در هنگام سیلاب های شدید است.

مقایسه لحاف بتنی با روش های سنتی

یکی از دغدغه های اصلی کارفرمایان و مشاوران، انتخاب میان روش های جدید (مانند Concrete Mattress) و روش های سنتی (مانند ریپ رپ یا سنگ چین) است. جدول زیر یک مقایسه فنی و اقتصادی ارائه می دهد:

ویژگی مقایسه ای	لحاف بتنی (Concrete Mattress)	سنگ چین/ریپ رپ (Riprap)
عملکرد هیدرولیکی	بسیار عالی . سطح صاف تر و یکپارچه تر مقاومت کمتری در برابر جریان نشان داده و در برابر تنش برشی قوی تر عمل می کند.	متوسط تا خوب. به دلیل تخلخل بالا،در سرعت های بسیار زیاد مستعد شستشو و جابه جایی سنگ ها است.
دوام و عمر مفید	طولانی مدت (بیش از ۵۰ سال). نیاز به نگهداری بسیار کم.	متوسط. نیازمند بازرسی و پر کردن مجدد پس از سیلاب های بزرگ است .
انعطاف پذیری و تطابق	بسیار بالا. سازگاری عالی با نشست ها و تغییر شکل های بستر .	محدود . قابلیت کمی برای تطابق با نشست های بزرگ دارد و ممکن است باعث شسته شدن زیر لایه ها شود .
سرعت اجرا	بسیار بالا. پهن کردن رول و پمپاژ سریع بتن.	متوسط . نیازمند حمل حجم زیادی سنگ و استقرار دستی یا ماشینی دقیق است .
قابلیت اجرا در آب	عالی. اجرای لحاف بتنی در آب ساده تر و مقرون به صرفه تر است.	چالش برانگیز . نیاز به کنترل جریان و دشواری استقرار سنگ ها در عمق.
هزینه (چرخه عمر)	هزینه اولیه بالاتر، اما به دلیل نگهداری بسیار کم، هزینه چرخه عمر پایین است.	هزینه اولیه پایین تر،اما هزینه های بالای نگهداری و ترمیم باعث افزایش هزینه چرخه عمر می شود.
پایداری در برابر امواج	عالی. جرم پیوسته و یکنواخت در برابر نیروی بلندکننده امواج مقاوم است.	ضعیف. احتمال جابه جایی و غلتیدن سنگ ها در مناطق دریایی بالا .

جمع بندی

لحاف های بتنی نمایانگر یک جهش کیفی در فناوری های حفاظت بستر و کنترل فرسایش هستند. در شرایطی که پروژه ها با چالش های سرعت بالای جریان آب،محدودیت های فضایی برای تأمین مصالح سنگی یا نیاز به اجرا در زیر آب مواجه هستند، لحاف بتنی بهترین گزینه فنی و اقتصادی محسوب می شود.

چه زمانی لحاف بتنی بهترین گزینه است؟

1. در کانال ها و رودخانه هایی با شیب زیاد و تنش برشی بالا که Riprap کارایی خود را از دست می دهد.
2. در محیط های دریایی و ساحلی که پایداری در برابر امواج و جریان های زیرآبی حیاتی است .
3. در پروژه هایی که سرعت اتمام کار بسیار اهمیت دارد (مانند تعمیرات اضطراری پس از سیل).
4. در مواردی که نیاز به یک ساختار مقاوم در برابر نشست های احتمالی و حرکت های بستر وجود دارد.

توصیه نهایی برای انتخاب روش مناسب، انجام مطالعات دقیق هیدرولیکی، ژئوتکنیکی و بررسی هزینه های چرخه عمر است . با توجه به مزایای فنی اثبات شده و دوام فوق العاده، لحاف بتنی به سرعت جایگاه خود را به عنوان استاندارد جدیدی در سازه های هیدرولیکی مدرن تثبیت کرده است. برای مهندسان و پیمانکارانی که به دنبال راه حل های پایدار و باکیفیت هستند،تسلط بر روش اجرای لحاف بتنی امری ضروری است .
