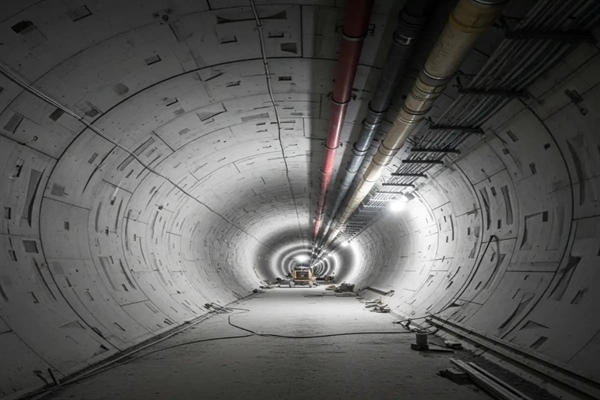

سیستم بتنی قالب تونلی چیست؟

در عصر توسعه زیرساخت های نوین، سرعت، دوام و ایمنی عناصر تعیین کننده ای در موفقیت پروژه های عمرانی، به ویژه ساخت تونل ها و سازه های زیرزمینی،محسوب می شوند. شیوه های سنتی ساخت وساز، غالباً با محدودیت هایی در سرعت اجرا، کیفیت سطح نهایی بتن و نیاز مبرم به عملیات گسترده مقاوم سازی و عایق بندی مواجه هستند. این چالش ها،مهندسان را به سمت ابداع و استفاده از روش های ساختاریافته تر و صنعتی سوق داده است که در این میان، سیستم بتنی قالب تونلی به عنوان یکی از پیشرفته ترین و کارآمدترین فناوری ها، جایگاهی بی بدیل یافته است.

در این مقاله جامع، ما نه تنها به تشریح ماهیت،اجزا و مزایای این سیستم نوین خواهیم پرداخت، بلکه بر ارتباط حیاتی آن با مواد تخصصی ساختمانی، به ویژه استفاده از واتر استاپ (Water Stop) و افزودنی های بتن،تأکید خواهیم کرد. کلینیک بتن،به عنوان مرجعی معتبر در زمینه ارائه مشاوره های تخصصی و تأمین محصولات با کیفیت بتنی،آماده است تا راهکارهای جامعی را برای اجرای موفقیت آمیز و مقاوم سازی دائمی این پروژه ها ارائه دهد.

سیستم بتنی قالب تونلی چیست؟ تعریف و اصول عملکرد

سیستم بتنی قالب تونلی (Tunnel Formwork Concrete System) یک متدولوژی صنعتی برای بتن ریزی سازه های بتن مسلح است که امکان اجرای هم زمان دیوارهای عمودی و سقف های افقی (یا طاق ها) را در یک مرحله فراهم می سازد. این سیستم، به جای استفاده از قالب های مجزا برای هر المان، از قالب های فولادی بزرگ و صلب استفاده می کند که شکل مقطع کامل تونل یا یک واحد ساختمانی را تکرار می کنند .

هدف اصلی این سیستم، تبدیل فرآیند ساخت به یک عملیات چرخه ای، تکراری و سریع است . با استفاده از این قالب ها، می توان در طول یک روز کاری (یا چرخه های ۲۴ ساعته)،یک واحد کامل از سازه را بتن ریزی و پس از گیرش اولیه بتن،قالب ها را به بخش بعدی منتقل کرد .

تفاوت با روش های سنتی قالب بندی

در روش های سنتی،قالب بندی دیوارها،نصب آرماتور،بتن ریزی و سپس تکرار این فرآیند برای سقف،زمان بر بوده و نیاز به نیروی کار بیشتری دارد. در مقابل، سیستم قالب تونلی، سازه ای یکپارچه (Monolithic) و بدون درز اجرایی بین دیوار و سقف ایجاد می کند . این یکپارچگی، نه تنها مقاومت سازه در برابر بارهای جانبی و زلزله را به شکل چشمگیری افزایش می دهد، بلکه فرآیند عایق بندی و آب بندی را نیز تسهیل می بخشد.

مزیت اصلی: چرخه سریع اجرا

ستون فقرات سیستم بتنی قالب تونلی،قابلیت اجرای یک چرخه کامل در بازه زمانی کوتاه است. این چرخه شامل موارد زیر است:

1. قرار دادن آرماتورها و نصب واتر استاپ در محل درزهای احتمالی.
2. نصب و تنظیم قالب تونلی (که معمولاً به صورت ریلی یا چرخ دار حرکت می کند).
3. بتن ریزی با استفاده از بتن با کارایی بالا (HPC).
4. اعمال عمل آوری مناسب (اغلب با استفاده از بخار یا مواد شیمیایی برای تسریع گیرش).
5. باز کردن (Strip) و انتقال قالب به موقعیت بعدی.

این فرآیند چرخه ای، زمان اجرای تونل ها و سازه های شهری را تا چندین برابر کاهش می دهد و هزینه های نیروی انسانی را در بلندمدت مقرون به صرفه می سازد. برای اطلاعات بیشتر در مورد افزودنی های تسریع کننده گیرش بتن که در این سیستم ها استفاده می شوند، می توانید به بخش محصولات ویژه تسریع کننده های کلینیک بتن مراجعه کنید.

معماری نوآورانه: اجزای سیستم قالب تونلی بتن و انواع آن

کارایی سیستم بتنی قالب تونلی،وابسته به دقت مهندسی و کیفیت اجزای آن است . این اجزا، عموماً از فولاد با مقاومت بالا ساخته شده اند تا بتوانند بارهای سنگین بتن را تحمل کرده و دقت ابعادی بالایی را در طول هزاران بار استفاده حفظ کنند .

۱. قالب های تونلی (Tunnel Forms)

قالب های اصلی، قلب این سیستم هستند . این قالب ها معمولاً در دو بخش (نصفه) ساخته می شوند که با هم تشکیل دهنده مقطع کامل تونل هستند:

• قالب های دیواری (Wall Forms): بخش های عمودی که شکل نهایی دیوارها را تعیین می کنند.
• قالب های سقفی (Deck Forms): بخش های افقی یا قوسی که سقف تونل را تشکیل می دهند.

این قالب ها باید دارای مکانیزم های باز شدن (Strip) هوشمند باشند. معمولاً از سیستم های هیدرولیکی یا مکانیکی برای انقباض قالب به سمت داخل و جدا کردن آسان آن از سطح بتن استفاده می شود،تا هم سطح بتن آسیبی نبیند و هم زمان انتقال قالب به حداقل برسد.

۲. سیستم های حرکتی و جابجایی (Trolleys and Movement Systems)

از آنجا که وزن این قالب های فولادی بسیار بالاست، جابجایی آن ها بدون سیستم های ریلی یا واگن های ویژه غیرممکن است. این سیستم ها به قالب اجازه می دهند تا پس از باز شدن،به سرعت به موقعیت بعدی در طول محور تونل منتقل شود. دقت این سیستم های حرکتی برای تضمین هم راستایی سازه بسیار حیاتی است.

۳. اتصالات و آرماتوربندی

استفاده از سیستم قالب تونلی،مستلزم یک رویکرد متفاوت در آرماتوربندی است. اغلب از مش های فولادی پیش ساخته استفاده می شود که به سرعت در داخل قالب نصب می گردند . یکی از نکات کلیدی در این مرحله، دقت در قرارگیری میلگردها است تا فاصله ی کافی (Cover) بین میلگرد و سطح قالب حفظ شود.

۴. واتر استاپ (Water Stop) و نقش آن در آب بندی دائمی

یکی از مهم ترین چالش ها در سازه های زیرزمینی، نفوذ آب است . با وجود یکپارچگی ساختاری که سیستم بتنی قالب تونلی ارائه می دهد،هنوز درزهای اجرایی بین قطعات بتن ریزی شده در چرخه های مختلف باقی می ماند. این درزها، نقاط ضعف بالقوه ای برای نفوذ آب تحت فشار هیدرواستاتیک هستند .

اینجاست که واتر استاپ (Water Stop) نقشی حیاتی ایفا می کند. واتر استاپ، نوارهای آب بندی انعطاف پذیری هستند که در داخل مقطع بتن، دقیقاً در محل درزهای اجرایی نصب می شوند . وظیفه آن ها ایجاد یک سد فیزیکی و شیمیایی در برابر حرکت آب است .

• انواع واتر استاپ های مورد استفاده در تونل: واتر استاپ های پی وی سی (PVC)،که برای مقاومت بالا در برابر فشار آب طراحی شده اند، و واتر استاپ های بنتونیتی (Hydrophilic)،که در اثر تماس با آب منبسط شده و درزها را مسدود می کنند .
• واتر استاپ مورد نیاز در اجرای تونل ها باید از بالاترین کیفیت برخوردار باشد تا طول عمر سازه را تضمین کند . کلینیک بتن مجموعه ای کامل از انواع واتر استاپ های استاندارد و تخصصی را برای پروژه های تونل سازی ارائه می دهد که ضامن عایق بندی کامل سازه شماست .

مزایای تحول آفرین استفاده از سیستم بتنی قالب تونلی

انتخاب سیستم بتنی قالب تونلی،فراتر از یک انتخاب روش ساخت است؛ این یک سرمایه گذاری استراتژیک برای تضمین کیفیت،سرعت و دوام طولانی مدت پروژه است .

۱ . سرعت بالای اجرا (High-Speed Construction)

همانطور که ذکر شد، این سیستم امکان بتن ریزی روزانه یک واحد کامل از سازه را فراهم می کند . این سرعت بالا، زمان کلی پروژه را به شدت کاهش داده و امکان بهره برداری سریع تر از زیرساخت های حیاتی مانند مترو یا تونل های ترافیکی را فراهم می سازد . در پروژه هایی با محدودیت های زمانی شدید، این مزیت تعیین کننده است .

۲. دوام و مقاومت بیشتر (Enhanced Durability and Resistance)

به دلیل ماهیت یکپارچه و مونولیتیک سازه، بتن ریزی شده با این روش،مقاومت بسیار بالاتری در برابر نیروهای برشی،کششی و لرزه ای نشان می دهد . عدم وجود درزهای سرد یا نقاط ضعف ساختاری، استحکام کلی تونل را تضمین می کند. همچنین،دقت بالای قالب ها منجر به تولید بتنی با تراکم بالا و تخلخل کم می شود که مقاومت شیمیایی بتن را نیز بهبود می بخشد .

۳ . کاهش هزینه های بلندمدت و نگهداری

با توجه به سرعت بالا، کاهش نیاز به نیروی کار ماهر در طولانی مدت، و مهم تر از همه، کاهش نیاز به تعمیرات ناشی از نفوذ آب، سیستم بتنی قالب تونلی به شدت مقرون به صرفه است . استفاده صحیح و به موقع از واتر استاپ با کیفیت بالا، نیاز به عملیات پرهزینه آب بندی پس از ساخت را تقریباً از بین می برد .

۴ . کیفیت سطحی بالا و کاهش عملیات نازک کاری

قالب های فولادی صیقلی، سطحی بسیار صاف و دقیق (Fair-Faced Concrete) تولید می کنند که در بسیاری از موارد، نیاز به گچ کاری،اندودکاری یا سایر عملیات نازک کاری را حذف می کند. این امر هم به زیبایی تونل کمک می کند و هم هزینه های عملیاتی را کاهش می دهد .

۵. همخوانی با محصولات تخصصی بتن

سیستم قالب تونلی نیازمند بتنی با مشخصات فنی دقیق است (روانی بالا، مقاومت اولیه سریع). این نیاز،فرصتی را برای استفاده بهینه از افزودنی های پیشرفته فراهم می کند. کلینیک بتن با ارائه انواع فوق روان کننده ها، تسریع کننده های گیرش و ژل های میکروسیلیس،امکان دستیابی به بتنی با عملکرد فوق العاده را فراهم می آورد که اجرای سریع و کیفیت نهایی سیستم قالب تونلی را تضمین می کند.

کاربردهای گسترده سیستم بتنی قالب تونلی

اگرچه نام این سیستم، واژه "تونلی" را به همراه دارد، اما کاربردهای آن بسیار فراتر از ساخت تونل های زیرزمینی صرف است و در گستره وسیعی از پروژه های عمرانی قابل استفاده می باشد:

۱. تونل های حمل و نقل و مترو

این کاربرد اصلی ترین و شناخته شده ترین مورد استفاده است. ساخت مسیرهای قطار زیرزمینی و تونل های جاده ای با این سیستم،سرعت بی سابقه ای در توسعه شبکه های حمل و نقل شهری ایجاد کرده است. مقاومت بالای سازه های اجرا شده با قالب تونلی،آن ها را برای تحمل بارهای دینامیک و ارتعاشات ترافیکی ایده آل می سازد.

۲. تونل های فاضلاب و آب رسانی

در پروژه های زیرساختی آب و فاضلاب که نفوذپذیری آب باید در کمترین حد ممکن باشد،استفاده از سازه های مونولیتیک بتنی و تضمین آب بندی توسط واتر استاپ ضروری است. این سیستم، دیوارهایی با نفوذپذیری بسیار پایین فراهم می کند که برای انتقال سیالات بسیار مناسب هستند .

۳. پروژه های مسکن انبوه و سازه های شهری

اگرچه موضوع این مقاله اجرای تونل است، اما شایان ذکر است که این سیستم در ساخت ساختمان های بلندمرتبه و پروژه های مسکن انبوه نیز کاربرد گسترده ای دارد. این روش به سازندگان اجازه می دهد تا با سرعت و دقت بسیار بالا،ساختمان هایی با دیوارهای باربر بتنی را اجرا کنند.

۴. مقاوم سازی و حائل سازی

سیستم بتنی قالب تونلی می تواند برای ایجاد دیوارهای حائل بتنی در محیط های ناپایدار و یا در پروژه های مقاوم سازی تونل های قدیمی مورد استفاده قرار گیرد. این سازه های صلب، پشتیبانی و پایداری لازم را برای زیرساخت های در معرض خطر فراهم می آورند. در چنین پروژه های حساسی، مشاوره تخصصی از کلینیک بتن در زمینه مواد ترمیمی و تقویت کننده بتن امری حیاتی است .

نکات اجرایی و توجهات تخصصی در سیستم قالب تونلی

اجرای موفقیت آمیز سیستم قالب تونلی نیازمند برنامه ریزی دقیق، کنترل کیفیت مستمر و استفاده از مواد استاندارد است . عدم رعایت کوچکترین جزئیات فنی می تواند بر کیفیت نهایی و عمر مفید تونل تأثیر بگذارد.

۱. انتخاب و طراحی مخلوط بتنی

بتن مورد استفاده در این سیستم باید خصوصیات خاصی داشته باشد:

• روانی بالا (High Slump): برای پر کردن کامل مقاطع پیچیده قالب بدون نیاز به ویبراسیون شدید.
• مقاومت اولیه سریع (High Early Strength): برای اینکه قالب بتواند در زمان کمتر از ۲۴ ساعت باز شده و منتقل شود.
• حداقل جمع شدگی (Low Shrinkage): برای جلوگیری از ایجاد ترک هایی که عایق بندی واتر استاپ را به خطر می اندازند.

۲. نصب قالب و دقت هم راستایی

دقت در نصب قالب ها و هم راستایی آن ها با قطعه قبلی، مهمترین چالش اجرایی است . تلورانس های ابعادی در سازه های زیرزمینی بسیار محدود هستند. استفاده از تجهیزات کالیبره شده و نیروی کار آموزش دیده برای کنترل تراز و قائم بودن قالب ها ضروری است . هرگونه انحراف می تواند زنجیره اجرای چرخه ای را متوقف سازد.

۳ . اهمیت ویژه در نصب واتر استاپ

نصب نادرست واتر استاپ می تواند تمام مزایای سازه یکپارچه را از بین ببرد. نوارهای واتر استاپ باید دقیقاً در مرکز ضخامت دیوار و سقف (در محل درز سرد یا درز انبساط) قرار گیرند و به درستی به آرماتورها متصل شوند تا در حین بتن ریزی جابه جا نشوند. همچنین، اتصال نوارهای واتر استاپ به یکدیگر باید با استفاده از روش های حرارتی (جوشکاری PVC) یا اتصالات مکانیکی استاندارد انجام شود تا هیچ نقطه ضعفی در سد آب بندی باقی نماند. در این زمینه، استفاده از محصولات آب بندی تخصصی که توسط کلینیک بتن تأمین می شود، تضمین کننده عملکرد بهینه است .

۴. کنترل و عمل آوری حرارتی

برای تسریع چرخه،اغلب از سیستم های عمل آوری با بخار آب یا آب گرم استفاده می شود. کنترل دقیق دما و رطوبت در طول عمل آوری بسیار مهم است، زیرا عمل آوری سریع و نامناسب می تواند منجر به ترک خوردگی های حرارتی شده و نیاز به عملیات گسترده مقاوم سازی تونل را ایجاد کند.

جمع بندی

سیستم بتنی قالب تونلی یک راهکار مهندسی پیشرفته است که سرعت، دقت و مقاومت سازه های زیرزمینی و تونل ها را به طور همزمان افزایش می دهد. انتخاب این سیستم، تعهد به اجرای پروژه های عمرانی با بالاترین استانداردهای کیفی است .
