اسپیسر بتنی

توضیحات اسپیسر بتنی

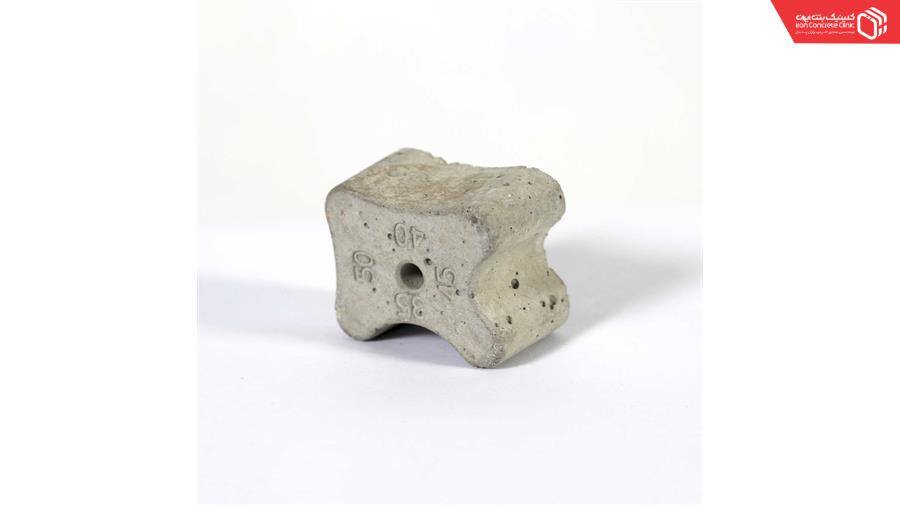

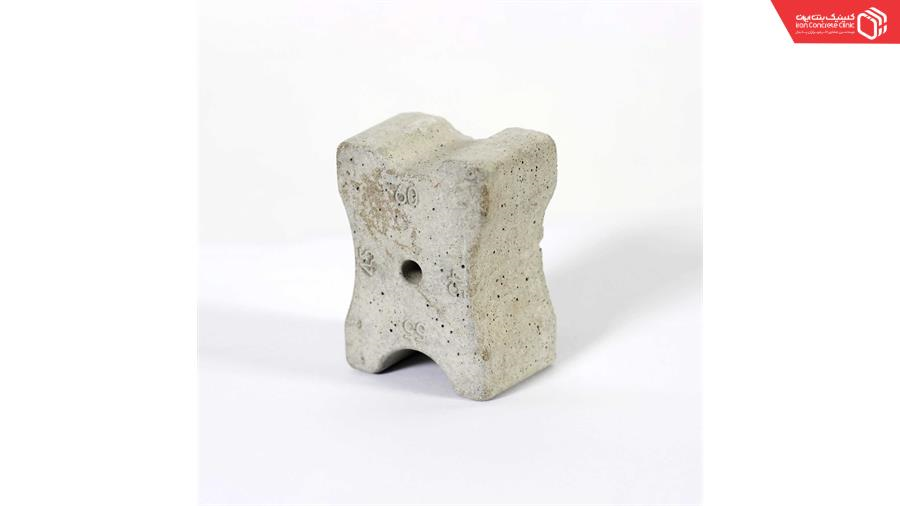

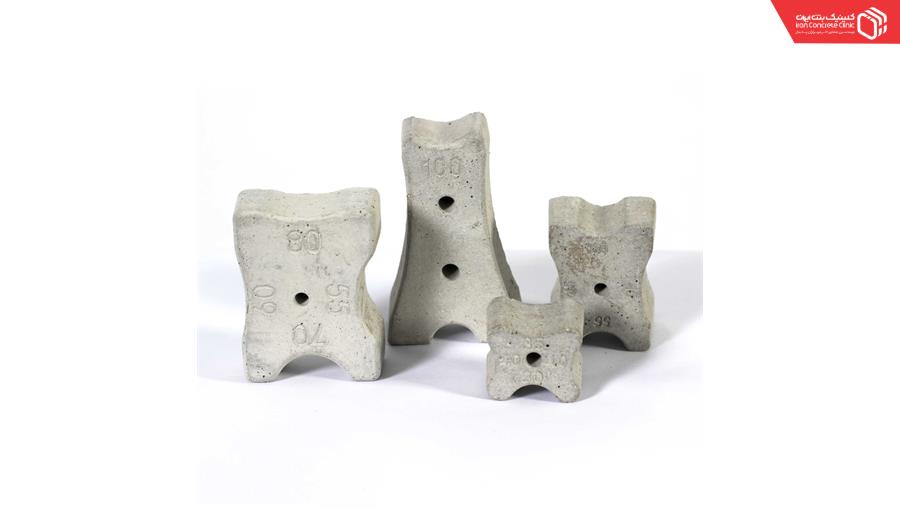

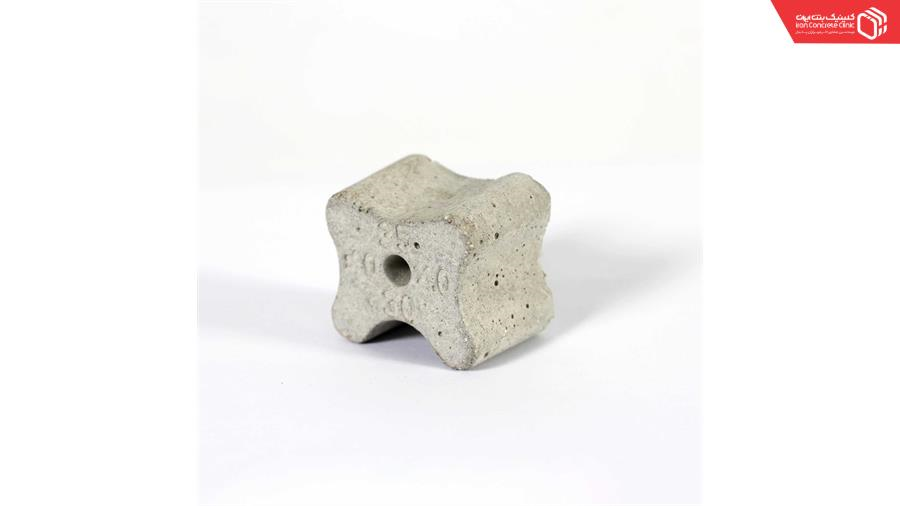

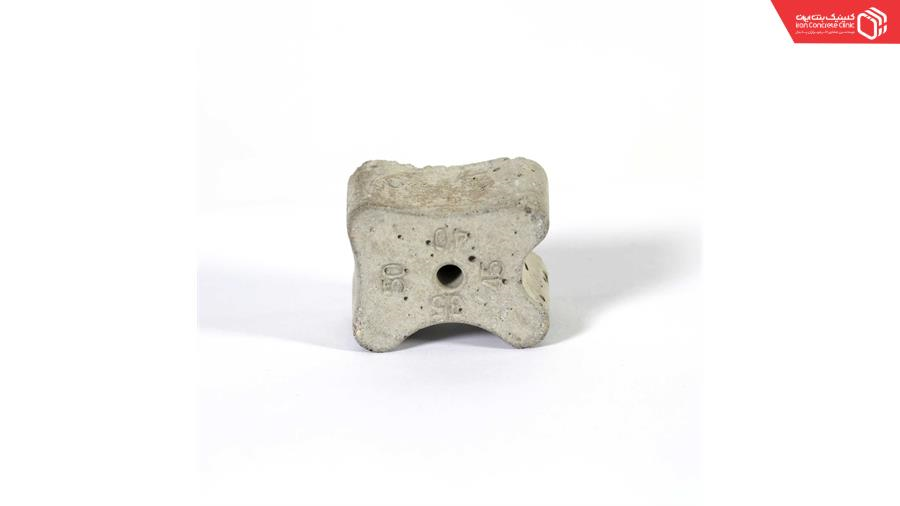

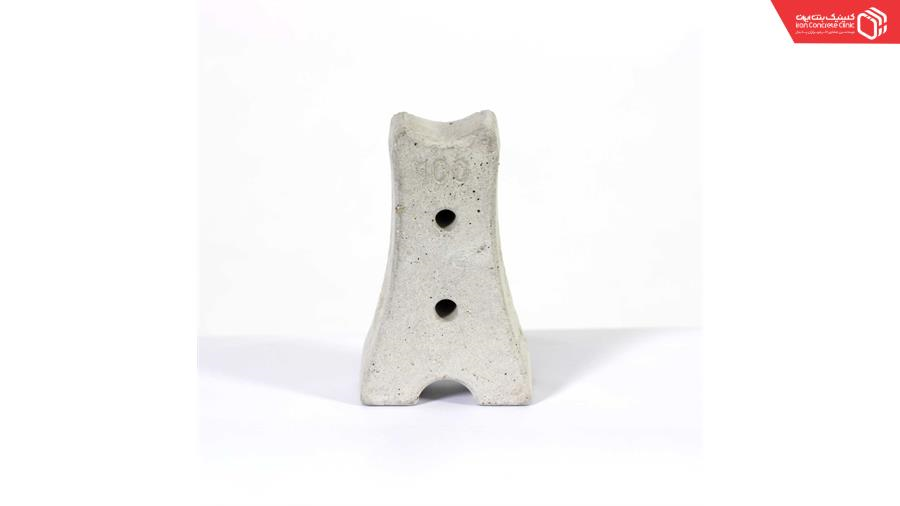

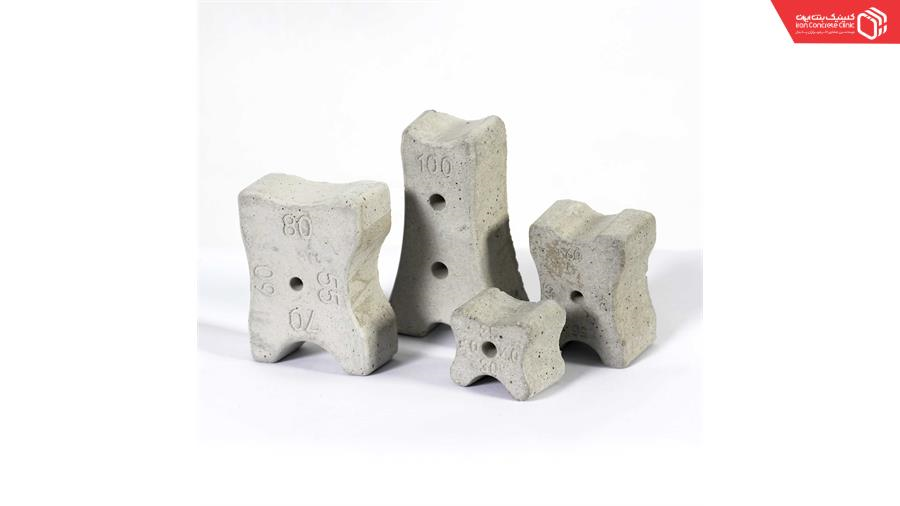

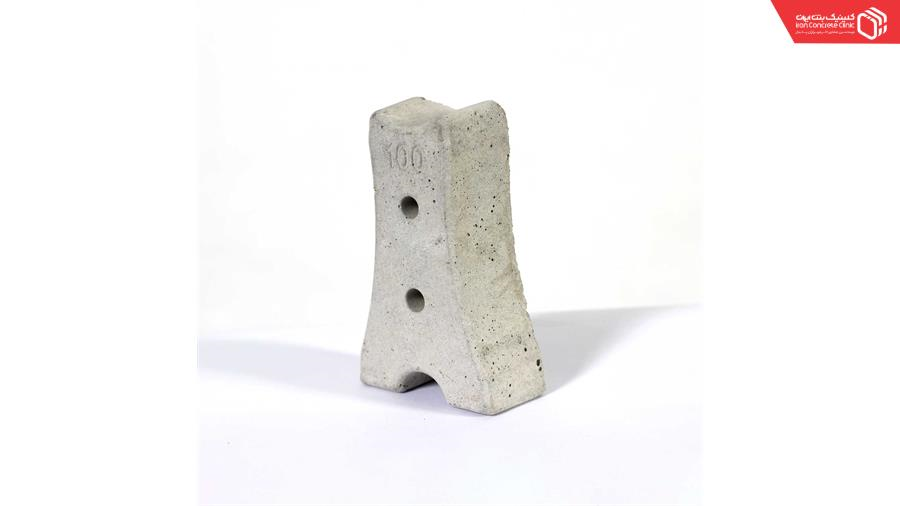

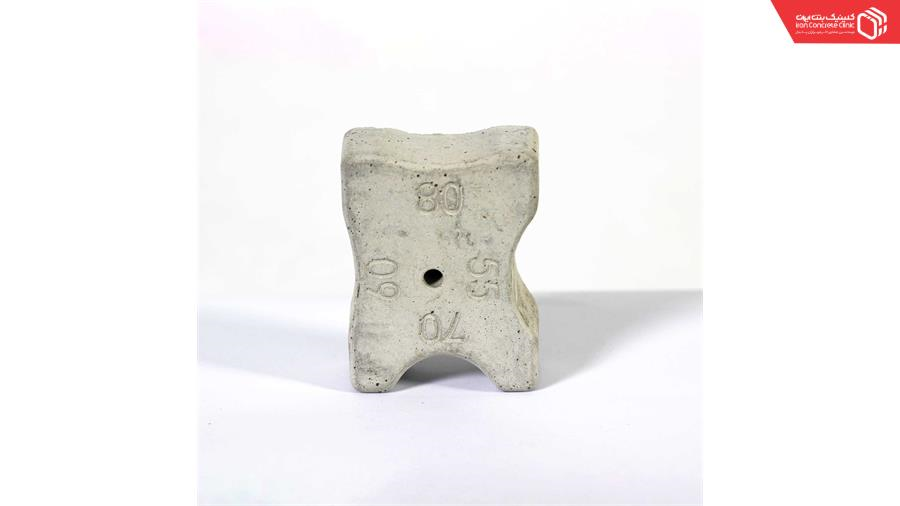

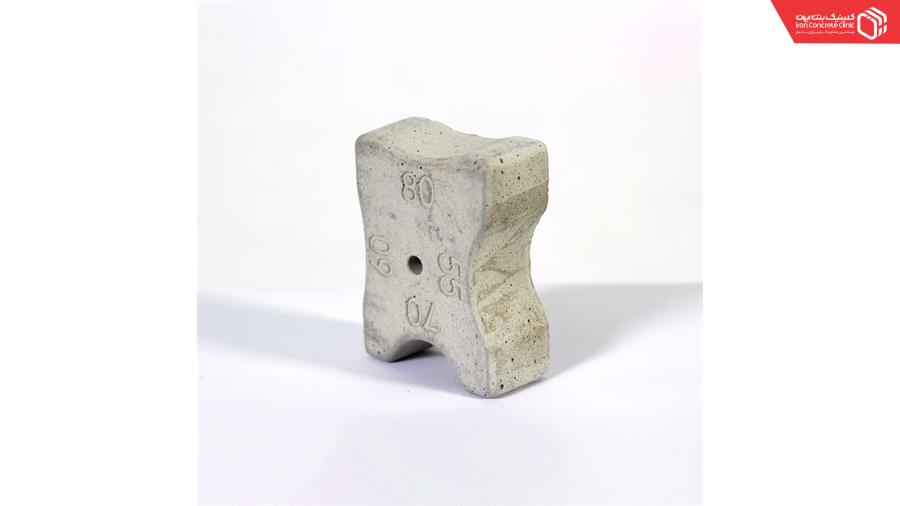

اسپیسر بتنی جهت تامین کاور آرماتور بندی بتن سقفی ، کفی و فاصله گذاری قوی ارماتور قطعات سنگین وزن سازه نظیر فونداسیون و بتن ریزی کف سازی صنعتی ، ایجاد پوشش زیر میلگرد حرارتی دال بتنی ، سقف وافل و انواع ستون ، دیوار برشی ، پله ، تیر و سایر المان های ساختمانی با مشخصات فنی ویژه طراحی و تولید گردیده است. لقمه سیمانی بصورت عمودی روی قالب بندی قرار میگیرند و همانطور که در عکس های این متن دیده می شود هر کدام از اسپیسر ها بتنی دارای ضخامت های مختلفی از 2.5 سانت تا 10 سانتی می باشد. از طرف دیگر پژوهش ها موید این مطلب است که بر خلاف اسپیسر های پلاستیکی ( پی وی سی ) تشابه جنس اسپیسر ها بتنی و سازه در پوزولان موجب کاهش نفوذپذیری آب و مواد شیمیایی می شود که مورد اخیر به ویژه در آب بند از اهمیت بسزایی دارد.

کاربرد اسپیسر سیمانی

• تامین کاور کف و بدنه فنداسیون .
• حفظ فاصله سطوح بتنی افقی نظیر کف سازی ، دال و انواع سقف ها .
• ایجاد پوشش مورد نیاز دیوار برشی ، ستون و سایر عناصر سازه ای عمودی .
• در مواردی که با توجه به تراکم آرماتوربندی ، بزرگی قالب ، حجم سنگین بتن ریزی و نیروی فشاری فوق العاده امکان استفاده از اسپیسر های پلاستیکی مشابه نباشد و نیاز به اسپیسری با مقاومت فشاری بالاتر است .
• مهیا نمودن کاور قطعات بتنی پیش ساخته .

مزایا:

مزایای اسپیسر بتنی

• چسبندگی مناسب بین بتن و اسپیسر با توجه به عدم تفاوت جنس که این امر خود موجبات کاهش نفوذپذری را خصوصا در مورد بتن های نمایان ( اکسپوز ) در برابر رطوبت و یون های مخرب را فراهم می نماید .
• ضریب انبساطی همسان بتن و اسپیسر بتنی ( لقمه بتنی ) و لزا کاهش ترک های ناشی از تفاوت انبساط و تغییر حجم بتن سازه و اسپیسر در سیکل های کاهش و افزایش دما .
• امکان استفاده از تعداد کمتر در واحد مترمربع در قیاس با اسپیسر های پلاستیکی و شرایط نرمال بارگذاری .
• مقاومت فشاری بالا در مقایسه با مصالح مشابه .
• کاهش خطر ریسک خوردگی در برابر عوامل جوی و شیمیایی مخرب .
• امکان تولید در اشکال مختلف و و استفاده از یک اسپیسر در 2 یا 3 ضخامت پوشش مختلف .

مفنی اسپیسر بتنی

استاندارد ها:

محصول اسپیسر بتنی تولید شده در کلینیک بتن ایراتن براساس استاندارد زیر تحت کنترل قرار می گیرد:

الزامات مبحث 9 مقررات ملی ساختمان ایران

EN135001-1:2002 class1

BS 7973

نحوه استفاده اسپیسر بتنی

توصیه میشود به موارد ذیل و حداقل مقادیر پوشش مندرج در مبحث ۹ آیین نامه جهت محاسبه چگونگی چیدمان مناسب اسپیسر سازه‌های بتنی مورد توجه قرار گیرد:

• در سطوح افقی برای نگه داشتن شبکه آرماتورهای استفاده شده فواصل اسپیسرگذاری حداکثر برابر ۵۰d (۵۰ برابر قطر میل گرد فولادی) می‌باشد، البته این فاصله نباید از ۱۰۰۰ میلیمتر تجاوز کند.
• نحوه چیدمان در ستونها اسپیسر‌ها در پایین، وسط و قسمت فوقانی ستون میباشد و فاصله آن‌ها نباید از یکدیگر از ۱۰۰d (۱۰۰برابر قطر میل گرد فولادی) بیشتر شود توجه داشته باشید که اسپیسر در ستون به خاموت‌ها متصل شود.
• در تیرها، چیدمان اسپیسر بتن در امتداد طولی تیر در دو انتها و وسط تیر قرار میگیرند، حداکثر فاصله دو اسپیسر در امتداد طولی تیر از ۱۰۰۰ میلیمتر بیشتر باشد. در ارتباط با تیر و پوتر‌های با عرض کمتر ۲۵ سانتی متر یک عدد اسپیسر در میانه عرض تیر به شرط رواداری جانبی مناسب کفایت می‌کند. در وجه افقی پائینی در تیر‌های با عرض ۲۵ تا ۵۰ سانتی متر دو عدد اسپیسر با فاصله‌ای بیش از ۵ سانتیمتر از لبه جانبی شبکه خاموت قرار گیرد. و جهت حفظ فاصله سطوح عمودی دو طرف تیر از یک عدد اسپیسر در وسط ارتفاع تیر استفاده فرمایید. همین شرایط در ارتباط با تیر‌های با عرض بیش از ۵۰ سانتی متر با افزودن ۱ عدد اسپیسر در آکس وجه پایینی به حداقل‌های مذکور صادق است.
• در دیوارها برای حفظ فاصله آرماتورها از سطح قالب‌بندی در دو بعد طول و ارتفاع فواصل اسپیسر‌ها d50 (۵۰ برابر قطر میل گرد فولادی) یا ۵۰۰ میلی متر هر کدام که کوچکتر باشد مورد استفاده قرار گیرد.

اقدامات احتیاطی:

• این محصول فاقد آلاینده های زیست محیطی است .
• توصیه می گردد جهت اسپیسر گذاری و نصب از دست کش و ابزار مناسب استفاده نمایید .

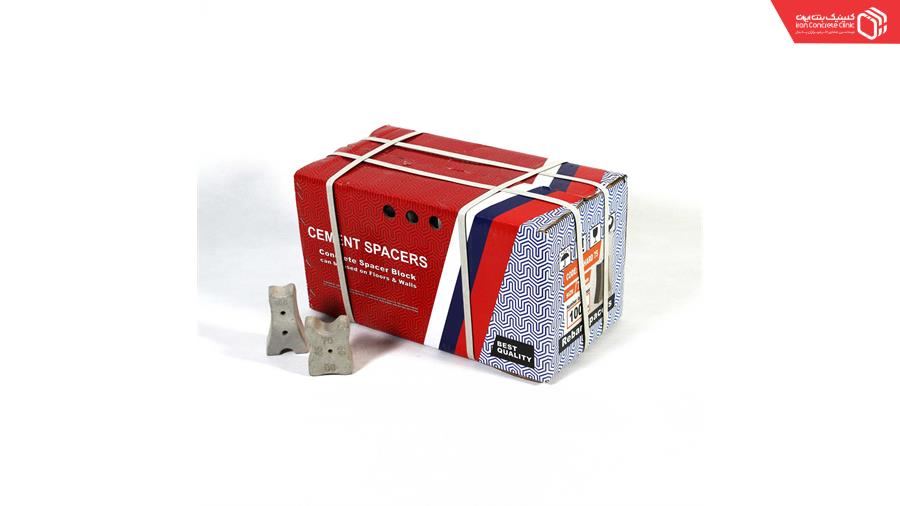

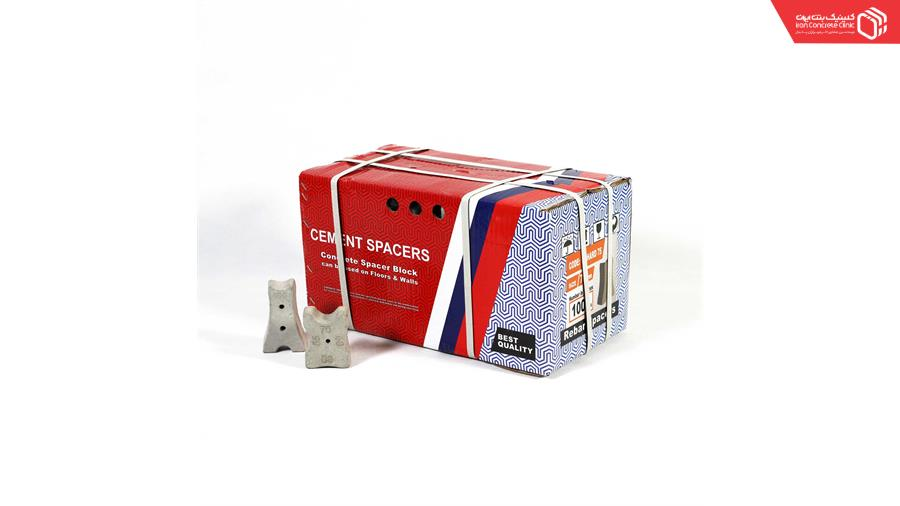

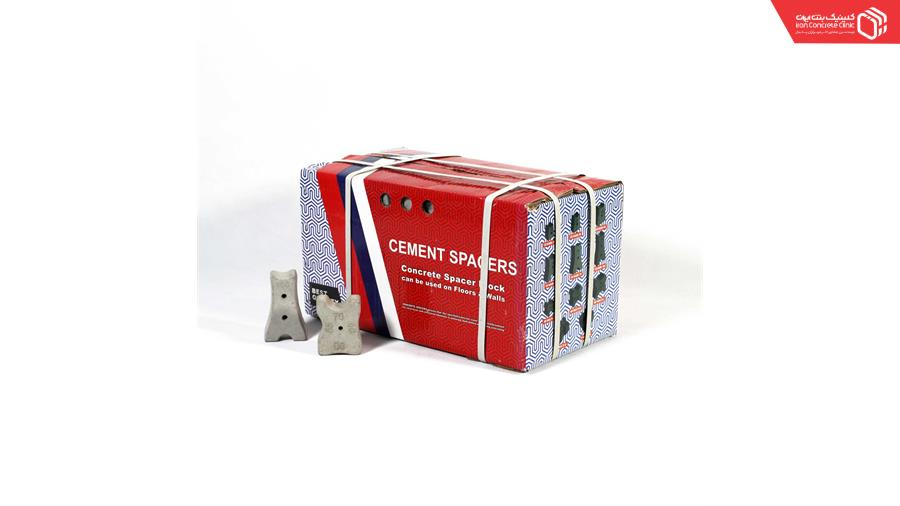

• از قرار دادن بیش از 4 کارتن روی یکدیگر (خصوصا در ارتباط با بسته بندی های پر تعداد که عموما سایز های پایینتری دارند) خودداری نمایید .

پیرامون اسپیسر های بتنی

اسپیسر بتنی یا فاصله دهنده آرماتور از جنس بتن(سیمانی)

به گفته متخصصان صنعت ساخت و ساز، در سازه های بتن مسلح، قرار گرفتن میلگردها در محلی که نقشه های اجرایی تعیین کرده است اهمیت بسزایی در عملکرد سازه طراحی شده، حفظ کیفیت و مقاومت این سازه ها دارد. از طرفی عواملی چون اکسیژن، رطوبت، کلر، سولفاتها و سایر عوامل خورنده محیط می توانند با نفوذ به درون بتن و تماس با میلگردها باعث سرعت بخشیدن به خوردگی میلگردها شده و از عمر مفید سازه بکاهند . این در حالی است که پوشش بتنی روی میلگرد می تواند به عنوان مهم ترین عامل جلوگیری از خوردگی محسوب شود که از این رو شرکت مهندسین مشاور مهرازان پایدار با برند تجاری کلینیک بتن ایران جهت ارتقا کیفیت ساخت پروژه های عمرانی این محصول را نیز به سبد کالایی خود اضافه کرده و به تولید انبوه ارسانده است.

اسپیسرهای بتنی که جدید ترین نسل اسپیسرها می باشند با مقاومت فشاری بالای خود، با فراهم آوردن امکان ایجاد پوشش بتن کافی، نقش چشمگیری در افزایش عمر سازه های بتنی دارند. فاصله نگهدارهای بتنی علاوه بر دارا بودن مزایای سایر انواع اسپیسرها بسیاری از عیوب و نقاط ضعف نسل های قبلی را برطرف نموده و موجب کاهش عوامل آسیب رسان به بتن ناشی از به کارگیری اسپیسرهای غیر بتنی شده است. به طور کلی به کارگیری این نوع اسپیسر افزایش مقاومت بتن و عمر سازه را بهمراه خواهد داشت. جهت درک بهتر این موضوع نخست به مقایسه پارامترها و بررسی برخی نقاط ضعف استفاده از اسپیسرهای رایج در سازه های بتنی (نوع پلاستیکی) خواهیم پرداخت.

الف)چسبندگی

یکی از معایب اسپیسرهای پلاستیکی اختلاف در جنس اسپیسر(پلاستیکی) و بتن می باشد که این امر موجب عدم وجود چسبندگی کافی در مرز اسپیسر و بتن شده و لذا رطوبت و یون های مخرب از مرز مذکور به داخل بتن راه می یابد. این امر با افزایش سطح نمایان اسپیسر(مرز بین اسپیسر و بتن) تشدید می شود.

مواردی که اسپیسر پلاتیکی از خود بجای می گذارد

زنگ زدگی سطح نشانه ورود قطعی رطوبت،نفوذ آب در بتن

ب) تفاوت های حرارتی

هرنوع پلاستیک ضریب انبساط خطی متفاوتی دارد و تمامی آنها ضریب انبساطی بسیار متفاوتی با بتن دارند، بنابراین با هر سیکل دمایی پتانسیل پیدایش ترک های ریز در بتن یا پلاستیک افزایش می یابد. ضریب انبساط حرارتی اسپیسرهای پلاستیکی حدود 16 برابر بتن است که این اختلاف در زمان کاهش دما و تغییر حجم بتن و اسپیسر منجر به گسترش ترک در مرز اسپیسر و بتن خواهد شد. لازم به ذکر است عرض ترک با افزایش دمای بتن ریزی بزرگتر می شود. همچنین این عامل در بسیاری از موارد سبب نمایان شدن اسپیسر و کاهش صیقلیت سطح و درنتیجه کاهش زیبایی می گردد.

ج) مقاومت فشاری

مقاومت فشاری اسپیسر بتنی در مقایسه با نوع پلاستیکی آن بسیار بالاتر می باشد و بسته به نوع جنس پلاستیک و ترکیبات استفاده شده در اسپیسر و میزان مواد اولیه بکار رفته برای تواید یک اسپیسر(وزن) مقاومت فشاری اسپیسر های پلاستیکی به میزان زیادی از یک تولیدکننده با تولیدکننده دیگر تفاوت می کند.این امر دو موضوع را در پی خواهد داشت:

شکستگی یا له شدگی اسپیسرها بدلیل عدم تحمل لازم تحت بارهای وارده، حتی در شرایط استاندارد اسپیسرگذاری.کاهش مقاومت فشاری کل بتن حاوی این نوع اسپیسر.

د)مقاومت حرارتی

اسپیسر های پلاستیکی در مقایسه با اسپیسرهای بتنی مقاومت حرارتی بسیار پایین تری داشته و در مواجهه با حرارت و آتش تغییر شکل می دهند.

در انتهای مبحث می توان گفت: استفاده از اسپیسرهای پلاستیکی منجر به تشدید نفوذپذیری موضعی در ناحیه قرارگیری اسپیسر می گردد. در نتیجه عناصر مهاجم به سهولت به آرماتور دست می یابند و فرآیندهای شیمیایی مخرب بسیار سریعتر از زمان پیش بینی شده آغاز می شود. این موضوع می تواند پتانسیل خوردگی را افزایش و عمر سرویس دهی پیش بینی شده سازه را کاهش دهد. لذا استفاده از اسپیسرهای بتنی با هدف افزایش عمر سازه و محافظت از تخریب آن قویا توصیه می شود و همچنین جهت اطلاعات بیشتر در مورد این محصولات می توانید با واحد مهندسی و فروش کلینیک بتن ایران تماس حاصل فرمایید.
