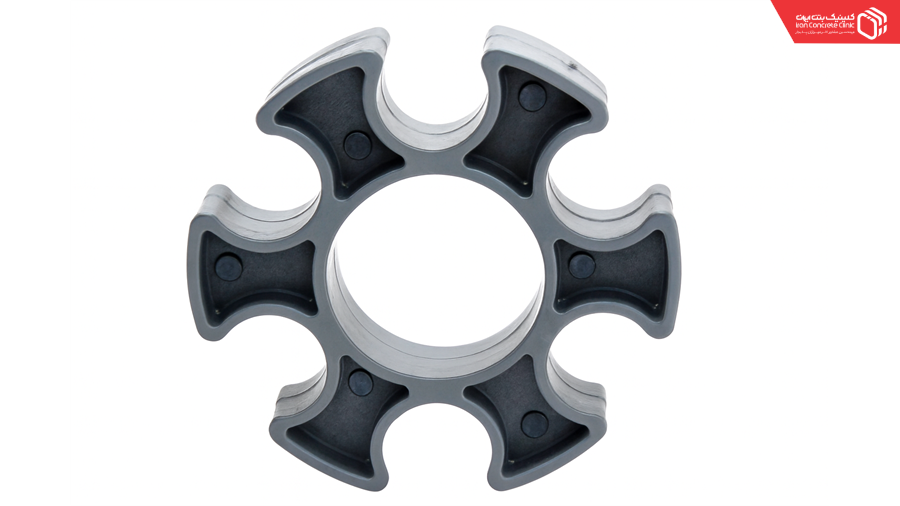

مشخصات فنی اسپیسر پلاستیکی استرند فیکس (StrandFix Plastic Spacer)
- معرفی محصول
- نام: اسپیسر پلاستیکی استرند فیکس (StrandFix Plastic Spacer)
- نوع: اسپیسر پلاستیکی مخصوص نگهداری و تثبیت کابلهای پیشتنیده (استرند)
- کاربرد: ایجاد فاصله استاندارد و حفظ موقعیت کابلهای پیشتنیده در سازههای بتنآرمه
- مناسب برای: دالهای بتنی، تیرها، عرشه پلها، و سایر سازههای پیشتنیده
-
مشخصات فیزیکی و مکانیکی
جنس و مواد اولیه:
| پارامتر | مشخصات |
| ماده اصلی | پلیپروپیلن (PP) با گرید مقاوم |
| روش تولید | تزریق پلاستیک (Injection Molding) |
| رنگ | مشکی یا خاکستری تیره |
| چگالی | 0.9-1.1 گرم بر سانتیمتر مکعب |
| وزن واحد | 15-50 گرم (بسته به مدل) |
خواص مکانیکی:
| ویژگی | مقدار | استاندارد آزمایش |
| مقاومت فشاری | ≥ 25 مگاپاسکال | ISO 604 |
| مقاومت کششی | ≥ 30 مگاپاسکال | ASTM D638 |
| مدول الاستیسیته | 1.5-2.0 GPa | ISO 527 |
| مقاومت ضربه | ≥ 20 kJ/m² | ISO 179 |
-
مشخصات فنی
مقاومتهای ویژه:
| مقاومت در برابر | عملکرد | توضیحات |
| قلیایی بتن | عالی | مقاوم در برابر pH تا 13.5 |
| رطوبت | کامل | عدم جذب آب (جذب آب <0.1 ) |
| اشعه UV | خوب | با پایدارکنندههای UV |
| حرارت | متوسط | مقاوم تا 80 درجه سلسیوس |
ابعاد و ظرفیت (مدلهای متداول):
| مدل | قطر کابل (mm) | ارتفاع (mm) | عرض (mm) | ضخامت (mm) |
| SF-PS-12 | 12.7-15.2 | 30-40 | 40-50 | 15-20 |
| SF-PS-15 | 15.2-17.8 | 35-45 | 45-55 | 18-22 |
| SF-PS-18 | 17.8-19.3 | 40-50 | 50-60 | 20-25 |
-
ویژگیهای طراحی و عملکردی
ویژگیهای طراحی:
- سیستم قفل کابل: گیرههای فنری شکل برای نگهداری محکم کابل
- سطح تماس: دندانهدار برای چسبندگی بهتر با بتن
- کانال زهکشی: امکان خروج هوا و آب اضافی
- علائم عمق: نشانگرهای عمق نصب روی بدنه
عملکرد در بتن:
| پارامتر عملکردی | عملکرد |
| ثبات ابعادی | تغییر شکل کمتر از 1 تحت فشار بتن |
| عدم واکنش شیمیایی | خنثی با مواد تشکیلدهنده بتن |
| توزیع تنش | یکنواخت و بدون تمرکز تنش |
| مقاومت لغزش | ضریب اصطکاک بالا با بتن |
- مزایای اصلی
- مزایای فنی:
- دقت موقعیتدهی: خطای کمتر از ±2 میلیمتر
- مقاومت در فشار بتن: حفظ شکل تا فشار 50 تن/متر مربع
- ضدخوردگی: عدم ایجاد گالوانیک با کابلهای فولادی
- عدم جمعشدگی: حفظ ابعاد در محیط بتن
- مزایای اجرایی:
- نصب سریع: زمان نصب 10-15 ثانیه برای هر قطعه
- قابل استفاده مجدد: در صورت نیاز (قبل از بتنریزی)
- عدم نیاز به ابزار خاص: نصب دستی
- قابل برش: برای تنظیم ارتفاع
- مزایای اقتصادی:
- طول عمر بالا: همعمر با سازه بتنی
- کاهش ضایعات: دقت در تعداد مورد نیاز
- صرفهجویی زمانی: کاهش زمان اجرا تا 30
- استانداردها و گواهینامهها
استانداردهای بینالمللی:
- ISO 14657: الزامات اسپیسرهای کابلهای پیشتنیده
- ASTM C1712: استاندارد اسپیسرهای پلاستیکی در بتن
- EN 13670: الزامات اجرای سازههای بتنی
گواهینامههای کیفیت:
- CE Marking: مطابق با دستورالعملهای اتحادیه اروپا
- ISO 9001: سیستم مدیریت کیفیت
- ISO 14001: مدیریت محیط زیست
- دستورالعمل نصب و استفاده
مراحل نصب:
- آمادهسازی: بررسی قطر کابل و انتخاب مدل مناسب
- نصب: قرار دادن کابل در شیار مخصوص و قفل کردن
- تنظیم موقعیت: قرار دادن در محل دقیق مطابق نقشه
- تنظیم ارتفاع: استفاده از نشانگرهای عمق روی اسپیسر
- بازرسی نهایی: کنترل موقعیت قبل از بتنریزی
نکات مهم:
- حداکثر فاصله اسپیسرها: 1-1.5 متر در امتداد کابل
- حداقل پوشش بتن روی کابل: 25 میلیمتر
- دمای نصب: 5 تا 40 درجه سلسیوس
- بستهبندی و نگهداری
بستهبندی:
| نوع بستهبندی | تعداد | وزن ناخالص | ابعاد بسته |
| جعبه مقوایی | 50 عدد | 2.5 کیلوگرم | 40×30×20 سانتیمتر |
| پالت | 2000 عدد | 100 کیلوگرم | 120×80×150 سانتیمتر |
شرایط نگهداری:
- محیط: خشک و خنک، دور از نور مستقیم خورشید
- دمای بهینه: 10-30 درجه سلسیوس
- عمر قفسهای: 2 سال از تاریخ تولید
- نکته: دور از مواد شیمیایی قوی
-
کاربردهای خاص
پروژههای سازهای:
- پلهای جادهای و ریلی
- ساختمانهای بلندمرتبه
- سولههای صنعتی
- سازههای دریایی
- تونلها و زیرگذرها
شرایط محیطی مناسب:
- محیطهای با رطوبت بالا
- مناطق ساحلی و دریایی
- محیطهای صنعتی با خوردگی متوسط
- سازههای در معرض بارهای دینامیکی
