متراکم کردن بتن - کلید دستیابی به استحکام و دوام بی‌نظیر

فرآیند ساخت سازه‌های بتنی، از پی‌ریزی گرفته تا اجرای دال‌ها و ستون‌ها، مراحل حساسی دارد که هر کدام بر کیفیت نهایی سازه تاثیر گذار هستند. یکی از این مراحل کلیدی، متراکم کردن بتن است. بتن تازه ریخته شده، مخلوطی از سیمان، آب، سنگدانه و هواست. هوای محبوس شده در این مخلوط، مانند یک نقص فنی عمل می‌کند؛ حفره‌هایی ایجاد می‌کند که مقاومت بتن را کاهش داده، نفوذپذیری آن را افزایش می‌دهد و پیوستگی بین بتن و میلگرد را ضعیف می‌کند.

بنابراین فرایند تراکم یا کانسولیدیشن، دقیقا برای حذف همین هوای ناخواسته و دستیابی به حداکثر چگالی و استحکام بتن طراحی شده است. در کلینیک بتن ایران ما بر اهمیت این مرحله تاکید ویژه‌ای داریم، چرا که بتنی که به‌درستی متراکم شده باشد، سال‌ها دوام و استحکام خود را حفظ خواهد کرد.

چرا تراکم بتن تا این حد اهمیت دارد؟

مفهوم متراکم کردن بتن به زبان ساده، فشردن ذرات بتن به یکدیگر برای خروج هوای اضافی است. بتنی که متراکم نشده مملو از حفره‌های ریز و درشتی است که ساختار داخلی آن را تضعیف می‌کنند. این حفره‌ها مانند نقاط ضعف عمل کرده و بتن را در برابر عوامل مخرب محیطی، از جمله نفوذ آب، یخ‌زدگی و ذوب و مواد شیمیایی آسیب‌ پذیر می‌کنند. در نتیجه بتنی که متراکم نشده باشد نه تنها مقاومت فشاری کمتری خواهد داشت، بلکه دوام آن نیز به‌شدت کاهش یافته و عمر مفید سازه کوتاه می‌آید.

علاوه بر این، عدم تراکم کافی باعث کاهش چسبندگی بتن به میلگردها می‌شود. میلگردها ستون فقرات سازه بتنی هستند و اگر بتن نتواند به‌ خوبی به آنها بچسبد کل ساختار دچار ناپایداری خواهد شد. به همین دلیل در هر پروژه‌ای که بحث بتن‌ ریزی مطرح است، متراکم کردن بتن یک مرحله حیاتی و غیرقابل چشم‌ پوشی است.

روش‌های مختلف متراکم کردن بتن: دستی در برابر مکانیکی

برای متراکم کردن بتن دو دسته روش کلی وجود دارد: روش‌های دستی و روش‌های مکانیکی. انتخاب روش مناسب بستگی به حجم کار، نوع بتن، دسترسی به تجهیزات و ضوابط پروژه دارد. در کارهای کوچک و محدود که استفاده از تجهیزات مکانیکی میسر نیست، روش‌های دستی به کار می‌آیند. اما برای پروژه‌های بزرگ‌تر و بتن‌هایی که کارایی کمتری دارند یا سفت‌تر هستند، استفاده از ابزارهای مکانیکی مانند ویبراتورها بهترین و موثرترین راه برای دستیابی به تراکم مطلوب است.

متراکم کردن بتن به روش دستی: راه‌حلی برای کارهای خاص

در کارهای کوچک یا زمانی که امکان استفاده از لرزاننده‌ها وجود ندارد، روش‌های دستی می‌توانند به کار بیایند. این روش‌ها شامل استفاده از ابزارهایی مانند میله فولادی، بیل یا ماله چوبی است. البته این روش‌ها برای مخلوط‌های بتنی روان‌تر با اسلامپ بالا یا لایه‌های نازک بتن کاربرد دارند و دقت و کارایی آن‌ها به مراتب کمتر از روش‌های مکانیکی است.

به عنوان مثال در مخلوط‌های خمیری یا روان، می‌توان از میله فولادی استفاده کرد و آن را به اندازه کافی وارد بتن کرد تا به انتهای قالب یا لایه بتن برسد. این عمل باعث جابه‌جایی درشت‌ دانه‌ها و خروج حباب‌های هوا می‌شود. در مخلوط‌های سفت‌تر، ممکن است از تخماق سرپهن استفاده شود و ضخامت لایه بتن‌ریزی به حدود 15 تا 20 سانتی‌متر محدود گردد. حتی برای دال‌های نازک، ضربه با ماله چوبی می‌تواند به مرتب شدن سطح و خروج مقداری هوا کمک کند. با این حال، این روش‌ها در متراکم کردن بتن دقت و یکنواختی روش‌های مکانیکی را ندارند.

متراکم کردن بتن به روش مکانیکی: موثرترین راهکار

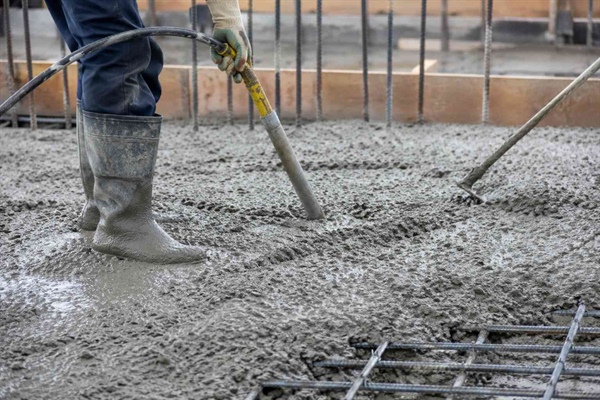

وقتی صحبت از کیفیت بالای بتن و دستیابی به حداکثر مقاومت و دوام می‌شود استفاده از لرزاننده‌ها یا ویبراتورها بهترین گزینه است. ویبراتورها با ایجاد ارتعاش، اصطکاک داخلی بین ذرات بتن را کاهش داده و باعث می‌شوند سنگدانه‌ها به هم نزدیک‌تر شده و حباب‌های هوا به سمت سطح آزاد شوند. این روش، بهترین راه برای دستیابی به چگالی بالا و حذف کامل هوای محبوس در بتن است.

نحوه استفاده صحیح از ویبراتور بسیار مهم است. استفاده بیش از حد یا کمتر از حد لازم، هر دو می‌توانند مشکل‌ساز باشند. اگر ویبراتور برای مدت کوتاهی در هر نقطه استفاده شود، هوای کافی خارج نمی‌شود و بتن متراکم نخواهد شد. از سوی دیگر، ویبراسیون طولانی‌ مدت در یک نقطه می‌تواند باعث جداشدگی سنگدانه‌ها، خروج بیش از حد شیره سیمان و در نتیجه کاهش مقاومت و ایجاد ترک در بتن شود. به همین دلیل، رعایت زمان، عمق و فواصل مناسب برای استفاده از ویبراتور، بخش مهمی از اجرای صحیح متراکم کردن بتن است.

نکات کلیدی در استفاده صحیح از ویبراتور

استفاده موثر از ویبراتور نیازمند رعایت دقیق جزئیات اجرایی است. این جزئیات، از ضخامت لایه‌های بتن‌ریزی گرفته تا مدت زمان لرزش و نحوه ورود و خروج ویبراتور، همگی در کیفیت نهایی بتن تأثیرگذارند. در پروژه‌هایی که از افزودنی های بتن مانند فوق روان‌کننده‌ها استفاده می‌شود، کارایی بتن افزایش یافته و ممکن است نیاز به تنظیماتی در روش تراکم باشد.

۱- ضخامت لایه‌ها و زمان اعمال ویبراتور: تعادل حیاتی

برای جلوگیری از حبس هوا و اطمینان از تراکم مناسب، بتن باید به لایه‌های نازک و با ضخامت مشخص ریخته شود. این ضخامت نباید کمتر از سه برابر حداکثر اندازه سنگدانه بتن باشد، اما معمولاً بین 500 تا 600 میلی‌متر تعیین می‌شود. مدت زمان اعمال ویبراتور در هر نقطه نیز حیاتی است؛ این زمان معمولاً بین 5 تا 15 ثانیه است، اما با مشاهده علائمی مانند ظاهر شدن شیره بتن روی سطح و تغییر صدای ویبراتور، تعیین می‌شود.

اگر زمان لرزش کم باشد، سنگدانه‌ها حرکت کرده اما ملات فرصت جریان یافتن بین آن‌ها را پیدا نمی‌کند که منجر به تخلخل در بتن می‌شود. بالعکس، اگر زمان لرزش بیش از حد طولانی باشد، شیره سیمان زیادی به سطح آمده و باعث جداشدگی اجزا، ترک و کرمو شدن بتن می‌گردد. درک این تعادل برای متراکم کردن بتن به‌طور صحیح، اهمیت بالایی دارد.

۲- نحوه ورود و خروج ویبراتور: ظرافت در اجرا

روش ورود و خروج ویبراتور به بتن نیز در کیفیت تراکم موثر است. ویبراتور باید با سرعت مناسب وارد بتن شود و پس از اتمام زمان لرزش، به‌آرامی و با حرکت بالا-پایین خارج گردد. ورود سریع ویبراتور می‌تواند باعث حرکت بتن به سمت بالا و خروج ناخواسته هوا شود. خروج آرام ویبراتور، ضمن اینکه از ایجاد حفره جلوگیری می‌کند، اجازه می‌دهد ملات به‌صورت یکنواخت در محل خروج ویبراتور جریان یابد.

۳- زاویه ورود ویبراتور و فاصله بین نقاط اعمال

ویبراتور باید به‌صورت عمودی و در فواصل منظم وارد بتن شود. اجتناب از خواباندن ویبراتور به صورت افقی، مگر در دال‌های ضخیم، به حفظ یکنواختی تراکم کمک می‌کند. فاصله بین نقاط ورود ویبراتور باید به‌گونه‌ای تنظیم شود که ناحیه تحت پوشش هر ویبراسیون، کمی با ناحیه قبلی همپوشانی داشته باشد تا از ایجاد نواحی متراکم نشده جلوگیری شود. این فاصله معمولاً بر اساس قطر هد ویبراتور و کارایی بتن تعیین می‌گردد.

۴- اجتناب از تماس با قالب و میلگرد: حفاظت از ساختار

یکی از نکات مهم اجرایی، عدم تماس مستقیم ویبراتور با سطح قالب یا میلگردها است. تماس ویبراتور با قالب ممکن است باعث آسیب به سطح قالب شود و همچنین از انتقال صحیح ارتعاش به بتن جلوگیری کند. تماس با میلگردها نیز می‌تواند باعث ایجاد لرزش در آرماتورها شده و پیوستگی بین بتن و میلگرد را در آن ناحیه ضعیف کند. این موضوع به‌خصوص در مورد میلگردهای ظریف یا بتن‌هایی که در حال گیرش اولیه هستند، اهمیت بیشتری پیدا می‌کند.

انواع لرزاننده‌ها و کاربرد آن‌ها

لرزاننده‌ها در اشکال و اندازه‌های مختلفی تولید می‌شوند که هر کدام برای کاربرد خاصی مناسب‌ترند. انتخاب اندازه مناسب ویبراتور، به عواملی چون ابعاد مقطع بتنی، تراکم میلگردها و حداکثر اندازه سنگدانه بستگی دارد.

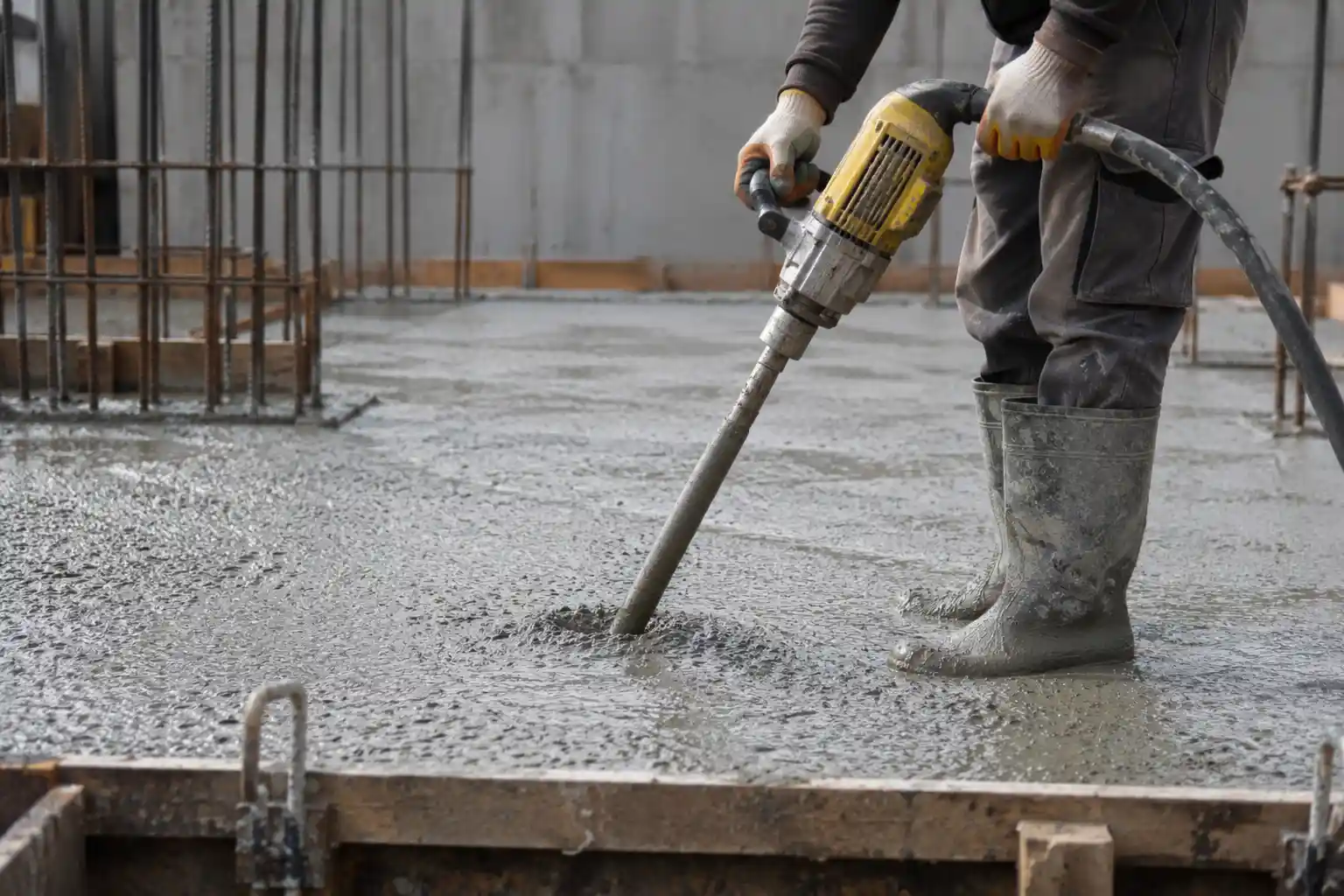

ویبراتور داخلی (پوکر): پرکاربردترین نوع

ویبراتور داخلی که به آن ویبراتور خرطومی یا پوکر نیز گفته می‌شود، رایج‌ترین نوع ویبراتور است و برای اکثر سازه‌های بتنی درجا مانند پی، ستون، دیوار، تیر و دال استفاده می‌شود. هد ویبراتور که دارای قطر 2.5 سانتی‌متر برای مقاطع کوچک و پر میلگرد است، به درون بتن تازه وارد شده و ارتعاش را منتقل می‌کند.

ویبراتور قالبی (خارجی): برای مقاطع خاص

ویبراتور قالبی یا خارجی، ارتعاش را از طریق بدنه قالب به بتن منتقل می‌کند. این نوع ویبراتور برای المان‌های نازک، دیوارهای بلند که قرار دادن پوکر در آن‌ها دشوار است، یا قطعات پیش‌ ساخته که امکان استفاده از پوکر وجود ندارد، مناسب است.

ماله ویبره‌ای و ویبراتور صفحه‌ای: برای سطوح افقی

برای دال‌های وسیع، کف‌ها و سطوح افقی، از ماله ویبره‌ای یا ویبراتور صفحه‌ای استفاده می‌شود. این ابزارها علاوه بر تراکم سطح بتن، به تسطیح و پرداخت نهایی آن نیز کمک می‌کنند.

میز ویبره: در قطعات پیش‌ساخته

در کارخانه‌های تولید قطعات پیش‌ساخته بتنی، میزهای ویبره نقش مهمی در تراکم بتن قالب‌ها ایفا می‌کنند. قالب بتن روی میز ویبره قرار گرفته و ارتعاش منتقل شده، باعث تراکم یکنواخت بتن می‌شود.

بتن خودتراکم: انقلابی در تراکم

بتن خودتراکم نوع خاصی از بتن است که به دلیل کارایی بسیار بالا و وجود روان سازهای بتن در ترکیب آن، بدون نیاز به ویبراسیون مکانیکی، در قالب جریان یافته و خودبه‌خود متراکم می‌شود. این نوع بتن برای مناطقی با آرماتور بسیار متراکم یا قالب‌های پیچیده که دسترسی به آن‌ها با ویبراتور دشوار است، راه‌حلی ایده‌آل محسوب می‌شود.

نقش افزودنی‌ها و مواد کمکی در فرایند تراکم

در کنار روش‌های اجرایی، استفاده صحیح از مواد افزودنی نیز می‌تواند بر کیفیت متراکم کردن بتن تاثیرگذار باشد. افزودنی های بتن مانند روان‌ کننده‌ها و فوق روان‌ کننده‌ ها، با کاهش میزان آب مورد نیاز برای دستیابی به کارایی مشخص باعث افزایش مقاومت و کاهش نفوذپذیری بتن می‌شوند. همچنین موادی مانند میکروسیلیس یا مواد کاهنده آب می‌توانند به افزایش انسجام مخلوط بتن کمک کرده و از جدایش سنگدانه‌ها جلوگیری کنند.

در مواردی که بتن ریزی در مقاطع پر آرماتور انجام می‌شود، یا زمانی که از بتن خودتراکم استفاده می‌شود، این افزودنی‌ها نقش حیاتی در تکمیل فرآیند تراکم ایفا می‌کنند. حتی در بتن‌های معمولی، استفاده صحیح از این مواد می‌تواند کارایی بتن را بهبود بخشیده و تراکم را آسان‌تر و مؤثرتر کند.

تراکم مجدد بتن: گامی برای ارتقای کیفیت

در برخی موارد به خصوص برای بتن‌هایی با اسلامپ بالا، انجام تراکم مجدد بتن می‌تواند مفید باشد. این عمل به طور معمول 1 تا 2 ساعت پس از تراکم اولیه و قبل از گیرش اولیه بتن انجام می‌شود. تراکم مجدد به بهبود پیوستگی بتن و میلگرد، کاهش ترک‌های ناشی از جمع‌شدگی و منافذ سطحی کمک کرده و در نهایت منجر به تولید بتنی با کیفیت بالاتر می‌شود.

با این حال، باید توجه داشت که تراکم مجدد باید با دقت و در زمان مناسب انجام شود. تاخیر زیاد در این فرآیند یا انجام آن پس از گیرش اولیه بتن، می‌تواند به ساختار آن آسیب رسانده و مقاومت نهایی را کاهش دهد.

جدول مقایسه روش‌های تراکم بتن

چه عواملی باعث تراکم نامناسب بتن می‌شوند؟

تراکم نامناسب، چه بیش از حد و چه ناکافی، می‌تواند عواقب جدی برای بتن داشته باشد.

ویبره بیش از حد: مشکلات ناشی از تراکم زیاد

لرزش بیش از حد در یک نقطه می‌تواند باعث جداشدگی سنگدانه‌ها از مخلوط بتن، بالا آمدن بیش از حد شیره سیمان به سطح، و در نهایت کاهش مقاومت و دوام بتن شود. همچنین، بتنی که بیش از حد ویبره خورده باشد، مستعد ترک‌خوردگی و ایجاد حفره‌های سطحی یا کرمو شدن است. در بتن‌های هوادار، ویبره بیش از حد باعث کاهش درصد هوای مطلوب شده و مقاومت آن‌ها را در برابر یخ‌زدگی و ذوب کاهش می‌دهد.

ویبره ناکافی: حفره‌ها و ضعف ساختاری

اگر بتن به‌اندازه کافی ویبره نخورد، هوای محبوس در آن باقی مانده و حفره‌های زیادی در ساختار بتن ایجاد می‌شود. این حفره‌ها باعث کاهش مقاومت فشاری بتن، افزایش نفوذپذیری آن و کاهش چسبندگی به میلگردها می‌شوند. ظاهر نامناسب سطحی، کاهش دوام و عمر مفید کوتاه‌تر سازه، از دیگر پیامدهای ویبره ناکافی است.

نقش نگهداری و ایمنی در فرآیند تراکم

کیفیت تراکم به شدت به وضعیت تجهیزات و رعایت نکات ایمنی وابسته است. هد ویبراتور باید سالم، بدون ترک و با روکش مناسب باشد. اتصالات برقی باید ایمن و عایق‌بندی شده باشند. اپراتور ویبره باید آموزش‌دیده باشد و از تجهیزات حفاظت فردی مناسب مانند دستکش، کفش ایمنی و محافظ شنوایی استفاده کند. همچنین، باید از تماس مداوم پوست با هد ویبراتور در حال کار جلوگیری شود و استراحت‌های دوره‌ای برای اپراتور در نظر گرفته شود.

تراکم اصولی، تضمین‌ کننده دوام سازه

متراکم کردن بتن یک مرحله حیاتی در بتن‌ریزی است که نباید نادیده گرفته شود. تراکم صحیح، با استفاده از روش‌ها و تجهیزات مناسب، به بتن استحکام، دوام و مقاومت لازم را می‌بخشد و از بروز بسیاری از مشکلات ساختاری در آینده جلوگیری می‌کند. درک تفاوت روش‌های دستی و مکانیکی، رعایت دقیق جزئیات اجرایی هنگام استفاده از ویبراتور، توجه به نقش افزودنی‌ها و مواد کمکی، و همچنین رعایت اصول نگهداری و ایمنی، همگی عواملی هستند که در دستیابی به بتنی با کیفیت تضمین شده نقش دارند.

در کلینیک بتن ما بر این باوریم که کیفیت بتن از ابتدا تا انتها، از مخلوط کردن تا عمل‌ آوری، باید با دقت و بر اساس استانداردهای فنی بالا انجام شود. متراکم کردن بتن یکی از این ارکان اساسی است که کیفیت نهایی سازه را به‌طور مستقیم تحت تاثیر قرار می‌دهد. با شناخت صحیح این فرآیند و اجرای درست آن، می‌توانیم سازه‌هایی پایدارتر و ماندگارتر بسازیم.

سوالات متداول

چرا تراکم بتن برای استحکام آن مهم است؟

تراکم، هوای محبوس در بتن را حذف کرده، چگالی را افزایش می‌دهد و باعث پیوستگی بهتر ذرات می‌شود که منجر به مقاومت بالاتر بتن می‌شود.

چه تفاوتی بین ویبراتور داخلی و ویبراتور قالبی وجود دارد؟

ویبراتور داخلی مستقیما در بتن فرو می‌رود در حالی که ویبراتور قالبی به بدنه قالب متصل شده و ارتعاش را از طریق آن منتقل می‌کند.

آیا بتن خودتراکم (SCC) نیاز به ویبراسیون دارد؟

خیر، SCC به دلیل کارایی بسیار بالا و استفاده از افزودنی‌های خاص، خود به‌ خود متراکم می‌شود و نیاز به ویبراسیون مکانیکی ندارد
