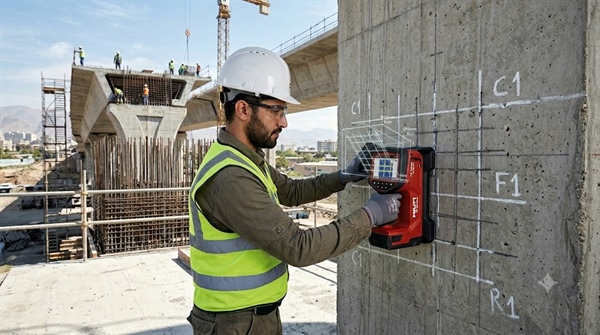

دستگاه اسکن آرماتور بتن - چشمانی دقیق برای سازه‌های مستحکم

آزمایش اسکن بتن چیست؟

آزمایش اسکن بتن مجموعه‌ای از اقدامات فنی و غیر مخرب است که برای شناسایی ویژگی‌های داخلی عناصر بتنی به کار می‌رود. این فرایند به مهندسان اجازه می‌دهد تا بدون نیاز به تخریب لایه‌های بتنی، به اطلاعات دقیقی از وضعیت میلگردها، لوله‌های تعبیه شده در بتن، فضای خالی احتمالی و ضخامت پوشش بتنی دست پیدا کنند.

در واقع این آزمایش مانند یک سونوگرافی دقیق برای سازه عمل می‌کند که هرگونه ناهنجاری یا مغایرت با نقشه‌های اجرایی را برملا می‌سازد. خدمات مهندسی کلینیک بتن با استفاده از این متدولوژی، اطمینان لازم را برای مقاوم‌سازی و اصلاحات سازه‌ای ایجاد می‌کند تا ضریب اطمینان در پروژه‌های عمرانی به حداکثر برسد.

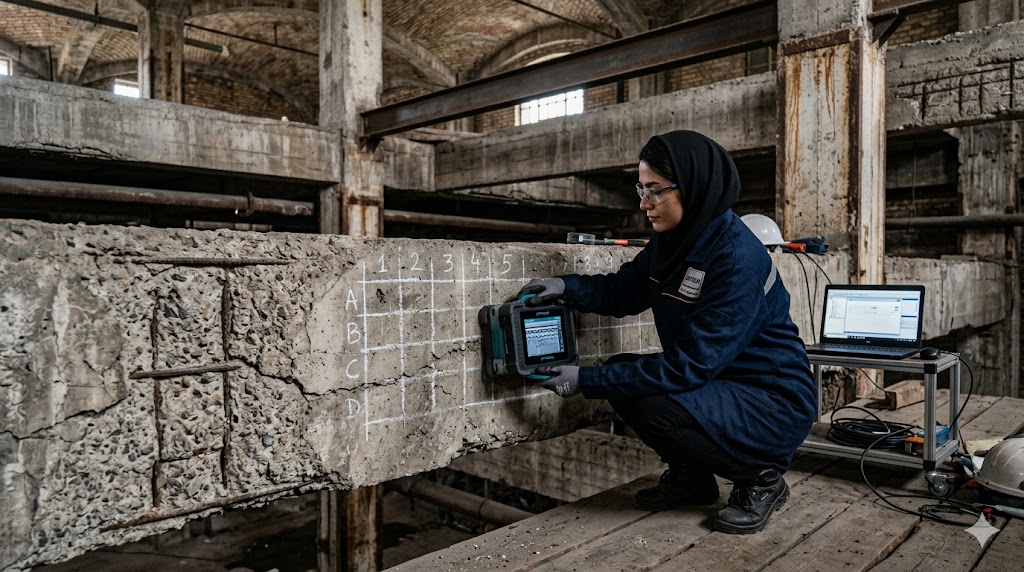

اسکنر میلگرد چیست؟

اسکنر میلگرد که با نام‌های مختلفی از جمله ردیاب میلگرد یا کاورمتر هم شناخته می‌شود دستگاهی الکترونیکی و تخصصی است که از تکنولوژی‌های پیشرفته برای شناسایی فلزات در محیط غیر فلزی بتن استفاده می‌کند. این ابزارها عمدتا بر پایه اصول الکترومغناطیسی کار می‌کنند، به این صورت که با ایجاد یک میدان مغناطیسی و تحلیل تغییرات آن در برخورد با اجسام فلزی، محل دقیق میلگردها را تعیین می‌کنند.

استفاده از این دستگاه‌ها نه تنها باعث افزایش سرعت در شناسایی موقعیت آرماتورها می‌شود بلکه به متخصصان اجازه می‌دهد تا قطر میلگرد و میزان پوشش بتن روی آن را با دقت میلی‌متری محاسبه کنند. بهره‌گیری از خدمات آزمایشگاهی بتن با استفاده از این ابزارها، یکی از ارکان اصلی در کنترل کیفیت پروژه‌های ساختمانی است.

اهمیت دقت در اسکن بتن

دقت در اسکن بتن نه تنها یک ضرورت فنی بلکه یک الزام حقوقی و ایمنی است. اگر میلگردها در محل‌های اشتباه قرار گرفته باشند یا پوشش بتن روی آن‌ها کمتر از استاندارد باشد، رطوبت محیطی به راحتی به فولاد رسیده و باعث خوردگی و در نهایت کاهش عمر مفید سازه خواهد شد.

اسکنرها با ارائه نقشه‌ای دقیق از وضعیت داخلی بتن، به تیم مهندسی اجازه می‌دهند تا تصمیمات آگاهانه‌ای در مورد کاشت میلگرد، سوراخ‌کاری یا مقاوم‌سازی بگیرند. استفاده از خدمات کلینیک بتن در این زمینه، ریسک‌های احتمالی برخورد با میلگرد یا لوله‌های تاسیساتی در هنگام حفاری را به صفر نزدیک می‌کند و آرامش خاطر را برای کارفرمایان به همراه می‌آورد.

چرا آزمایش اسکن بتن ضروری است؟

ضرورت انجام آزمایش اسکن بتن در اکثر پروژه‌های ساختمانی غیر قابل‌ انکار است. در ادامه دلایل مهم بودن این آزمایش را توضیح می‌دهیم:

۱) اولین دلیل جلوگیری از خطرات احتمالی در زمان تخ��یب یا ایجاد بازشوها است که برخورد با میلگردهای اصلی یا کابل‌های پیش‌ تنیده می‌تواند باعث تضعیف سازه و حوادث ناگوار شود.

۲) دلیل دوم، بحث کنترل کیفیت است. پیمانکاران باید ثابت کنند که آنچه اجرا شده، دقیقا مطابق با نقشه‌های طراحی است.

۳) سومین دلیل مهم، مدیریت بحران در پروژه‌های بهسازی و مقاوم‌سازی است، چرا که پیش از هر اقدامی باید وضعیت موجود با دقت بررسی شود تا برنامه کاری به درستی تنظیم گردد.

روش های غیر مخرب برای اسکن میلگرد

استفاده از روش‌های غیرمخرب (NDT) امروزه به استاندارد طلایی در صنعت ساختمان تبدیل شده است. این روش‌ها به شما اجازه می‌دهند بدون آسیب رساندن به سازه، به تمامی اطلاعات لازم دسترسی پیدا کنید. دستگاه‌های الکترومغناطیسی (کاور مترها) برای تعیین عمق پوشش و قطر میلگرد در عمق‌های کم بسیار دقیق هستند در حالی که دستگاه‌های GPR با تاباندن پالس‌های رادیویی به درون بتن، تصویری دو یا سه‌بعدی از وضعیت داخلی سازه ترسیم می‌کنند.

این تکنولوژی‌ها با کاهش هزینه‌های تخریب و بازسازی، روند نظارت و نگهداری ساختمان را به شکل چشمگیری بهینه می‌کنند و خدمات آزمایشگاهی بتن در مجموعه ما بر پایه همین دانش روز دنیا بنا شده است.

جدول مقایسه روش‌های اصلی بررسی داخلی بتن

روش های اسکن بتن

تجهیزات مدرن امروزی با تکیه بر دانش الکترومغناطیس و امواج فراصوت، ابزارهایی دقیق را در اختیار کارشناسان قرار می‌دهند تا بدون نیاز به تخریب، جزئیات پنهان را آشکار کنند. هر یک از این روش‌ها نقاط قوت و محدودیت‌های خاص خود را دارند که شناخت آن‌ها برای دستیابی به نتایج قابل‌اتکا در پروژه‌های بهسازی و مقاوم‌سازی ضرورت دارد.

• روش القای الکترومغناطیسی: با ایجاد یک میدان مغناطیسی، تغییرات جریان را در برخورد با میلگردها شناسایی کرده و قطر و عمق پوشش آن‌ها را تعیین می‌کند.

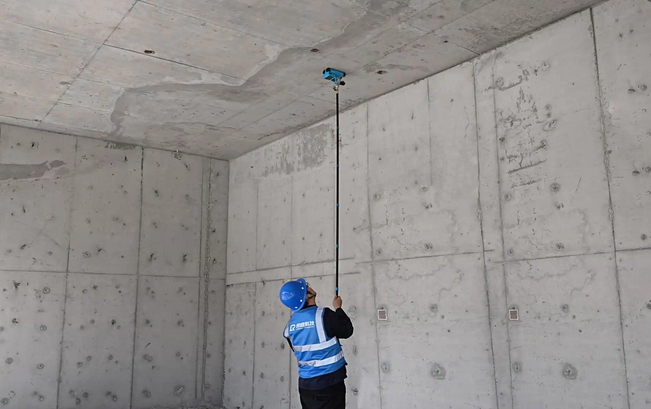

• روش رادار نفوذ کننده به زمین (GPR): از ارسال پالس‌های رادیویی با فرکانس بالا بهره می‌برد که بازتاب آن‌ها امکان تشخیص میلگردها، حفره‌ها و لوله‌های غیرفلزی را فراهم می‌سازد.

• روش رادیوگرافی با اشعه ایکس: از طریق تابش مستقیم اشعه و ثبت تصویر بر روی فیلم، دقیق‌ترین جزئیات داخلی شامل کیفیت اتصالات و وجود حباب‌های هوا را نمایش می‌دهد.

• روش اولتراسونیک یا همان امواج صوتی: با اندازه‌گیری سرعت عبور صوت از میان بتن، قادر است ناپیوستگی‌ها، ترک‌های داخلی و وضعیت سلامت بتن را به صورت مقطعی بررسی کند.

رادیوگرافی با اشعه ایکس

رادیوگرافی با اشعه ایکس یکی از دقیق‌ترین روش‌های بازرسی برای جزئیات بسیار ظریف در سازه‌های بتنی است. در این روش، اشعه ایکس از مقطع بتن عبور کرده و تصویری با وضوح بالا بر روی فیلم یا سنسورهای دیجیتال ثبت می‌شود. این تکنیک به‌ویژه برای بررسی کیفیت جوش میلگردها، تشخیص خوردگی‌های شدید یا شناسایی حباب‌های هوای محبوس شده در داخل قطعات پیش‌ساخته کاربرد دارد. با این حال، به دلیل پیچیدگی‌های ایمنی و نیاز به تخلیه محیط آزمایش، این روش معمولاً برای بخش‌های خاصی از پروژه که نیاز به تحلیل بسیار دقیق دارند، توسط تیم‌های متخصص کلینیک بتن پیشنهاد و اجرا می‌شود.

چالش‌های فنی در اسکن سازه‌های بتنی

با وجود پیشرفت تکنولوژی اسکن بتن همیشه با چالش‌هایی رو به رو است. برای مثال وجود شبکه‌های متراکم میلگرد در ستون‌ها یا دیوارهای برشی می‌تواند باعث تداخل در خواندن امواج دستگاه‌های ساده‌تر شود. همچنین تفاوت در نوع سنگ‌ دانه‌های بتن و رطوبت محیطی می‌تواند روی دقت دستگاه‌های GPR تاثیرگذار باشد. تخصص اپراتور در اینجا تعیین‌ کننده است، کسی که با تجربه کافی بتواند داده‌های خام را تحلیل کند. خدمات مهندسی کلینیک بتن با بهره‌گیری از نیروهای متخصص و دستگاه‌های مدرن تمامی این چالش‌ها را به حداقل رسانده و نتایجی قابل اعتماد ارائه می‌دهد.

تضمین کیفیت با گزارش‌دهی دقیق

خروجی اصلی استفاده از دستگاه‌های اسکن بتن، گزارش‌های فنی جامع است. این گزارش‌ها شامل نقشه‌های ترسیمی از موقعیت میلگردها، ضخامت پوشش‌های بتنی در نقاط مختلف و تحلیل وضعیت خوردگی احتمالی است. چنین مستنداتی برای دریافت تاییدیه‌ های فنی، ارزیابی ایمنی ساختمان و یا حتی در فرآیندهای خرید و فروش املاک، ارزش بالایی دارد. ارائه گزارش دقیق توسط کارشناسان خبره به کارفرما کمک می‌کند تا بداند دقیقا در چه مرحله‌ای از کیفیت قرار دارد و چه اقدامات اصلاحی باید برای آینده در نظر گرفته شود.

تحلیل نتایج اسکن بتن برای بهسازی

هنگامی که نتایج اسکن میلگردها در اختیار مهندسان سازه قرار می‌گیرد فاز عملیاتی بهسازی آغاز می‌شود. اگر آزمایش نشان دهد که میلگردها کافی نیستند یا در جای مناسب قرار ندارند می‌توان با طراحی کاشت میلگرد یا استفاده از الیاف FRP ضعف سازه‌ای را برطرف کرد.

اهمیت این موضوع در آن است که شما بر اساس واقعیت‌های موجود در دل بتن، پروژه خود را مهندسی می‌کنید نه بر اساس احتمالات. در خدمات آزمایشگاهی بتن ما نتایج اسکن را به نقشه‌های اجرایی تبدیل می‌کنیم تا مسیر مقاوم‌سازی برای شما شفاف و بدون خطا باشد.

راهکارهای نوین کلینیک بتن

در کلینیک بتن ما معتقدیم که دانش فنی باید در کنار تجهیزات پیشرفته قرار گیرد. استفاده از نرم‌افزارهای پردازش تصویر برای تفسیر داده‌های به‌ دست‌ آمده از اسکنرها یکی از رویکردهای نوین ماست. این کار اجازه می‌دهد تا حتی پیچیده‌ترین ساختارهای داخلی بتن به شکل یک مدل سه‌ بعدی برای کارفرما قابل درک باشد. ما با ارائه راهکارهای جامع از مرحله اسکن تا تحلیل و ارائه طرح‌های اصلاحی، همراه شما در تمامی مراحل ساخت و نگهداری سازه هستیم تا از طول عمر و دوام پروژه خود مطمئن شوید.

سرمایه‌ گذاری بر روی پایداری سازه

اسکن میلگردهای بتن فراتر از یک آزمایش ساده است، این یک سرمایه‌ گذاری برای جلوگیری از هزینه‌های سرسام‌ آور آینده و تضمین ایمنی ساکنان است. با شناخت دقیق آنچه درون بتن شما می‌گذرد، می‌توانید هوشمندانه‌تر هزینه کنید و با اطمینان کامل به مقاوم‌ سازی یا اصلاحات ساختمانی بپردازید.

مجموعه ما با ارائه خدمات مهندسی کلینیک بتن و بهره‌گیری از متخصصین مجرب، آماده است تا با استفاده از دقیق‌ترین دستگاه‌های اسکن بتن، نقشه‌ای شفاف از وضعیت سازه شما ارائه دهد. کافی است با تیم مشاوران ما در تماس باشید تا در مسیر ایمنی و پایداری سازه، گام‌های استواری برداریم.

سوالات متداول

بهترین زمان برای انجام آزمایش کرگیری بتن چه موقع است؟

به طور معمول پس از گذشت ۲۸ روز از بتن‌ ریزی و رسیدن به مقاومت نهایی اما در شرایط خاص برای بررسی وضعیت موجود سازه‌های قدیمی نیز انجام می‌شود.

آیا رطوبت زیاد روی مقاومت نهایی بتن تاثیر منفی دارد؟

بله. رطوبت بیش از حد در زمان گیرش و حتی پس از آن اگر همراه با نفوذ مواد شیمیایی باشد باعث کاهش مقاومت و خوردگی میلگردها می‌شود.

تفاوت اصلی بین آزمایش‌های مخرب و غیرمخرب چیست؟

آزمایش‌های مخرب مانند کرگیری نمونه‌ای از بتن را از بین می‌برند تا مقاومت آن را بسنجند اما آزمایش‌های غیرمخرب بدون هیچ آسیبی به سازه اطلاعات می‌دهند.

خوردگی میلگردها چگونه در ظاهر سازه نمایان می‌شود؟

اولین نشانه‌ها به صورت ترک‌های طولی در امتداد میلگردها، لکه‌های زنگ‌ زدگی و در نهایت طبله کردن و جدا شدن تکه‌های بتن از سطح سازه است.

برای افزایش مقاومت فشاری ستون‌های بتنی قدیمی چه روشی پیشنهاد می‌شود؟

روش‌های متعددی مانند ژاکت بتنی، ژاکت فولادی و یا استفاده از الیاف کربن (FRP) بسته به نوع سازه و سطح نیاز به مقاومت بیشتر وجود دارد.
