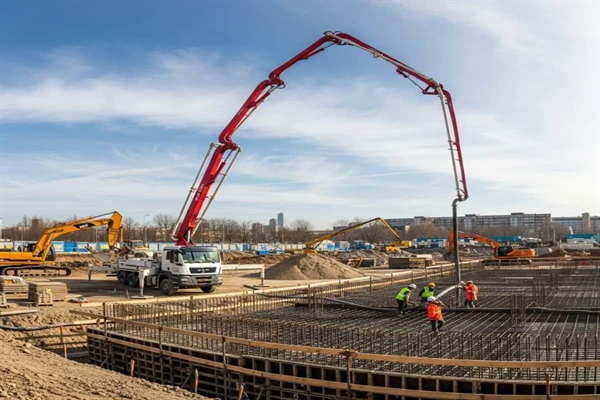

نکات کلیدی مهم استفاده از پمپ بتن

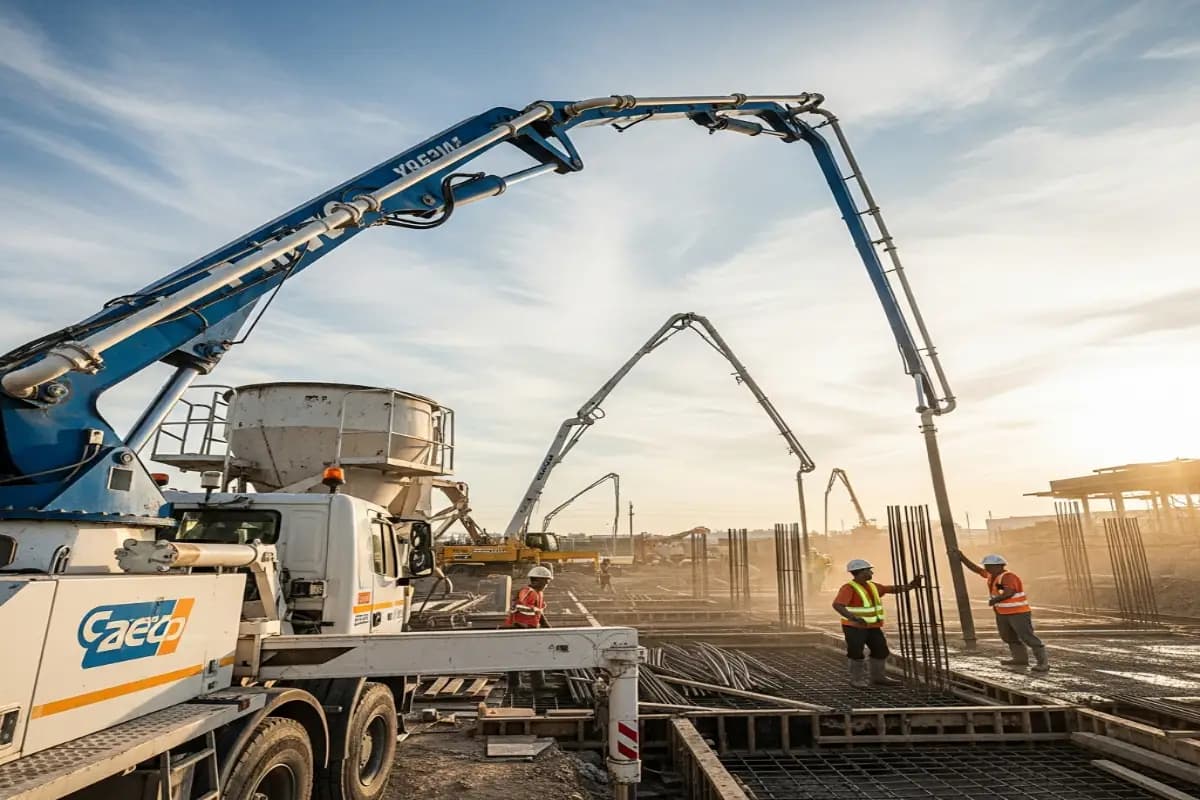

پمپ بتن (Concrete Pump) به عنوان یکی از مهم ترین و کارآمدترین تجهیزات در فرآیند اجرای سازه های بتنی مدرن، انقلابی در سرعت و کیفیت بتن ریزی ایجاد کرده است. استفاده از این فناوری، امکان انتقال بتن به ارتفاعات و فواصل دور را فراهم می سازد که پیش تر دستیابی به آن ها با روش های سنتی دشوار و پرهزینه بود .

با این حال، پمپاژ بتن فرآیندی کاملاً فنی است که کوچک ترین خطا در اجرای آن می تواند منجر به بروز عیوب جدی در طرح اختلاط،جداشدگی (Segregation)،گرفتگی لوله ها و در نهایت، کاهش شدید کیفیت و دوام سازه نهایی شود . یک بتن ریزی ناموفق با پمپ،نه تنها زمان و هزینه را به هدر می دهد،بلکه مقاومت مورد نظر مهندس ناظر را نیز تأمین نخواهد کرد.

در این مقاله تخصصی، به نکات کلیدی و اجرایی استفاده از پمپ بتن خواهیم پرداخت تا مهندسان عمران، پیمانکاران و مجریان بتن ریزی بتوانند با آگاهی کامل، فرآیندی بی نقص و استاندارد را به انجام رسانند. هدف ما در کلینیک بتن، ارائه دانش کاربردی برای افزایش کیفیت بتن ریزی و جلوگیری از خطاهای رایج است .

چرا استفاده صحیح از پمپ بتن اهمیت دارد؟

استفاده از پمپ بتن صرفاً یک روش انتقال سریع نیست؛ بلکه یک فرآیند مهندسی است که اگر به درستی مدیریت نشود، می تواند آسیب های جبران ناپذیری به بتن وارد کند. بتن قبل از گیرش باید با کمترین تغییر در خواص اولیه،در محل نهایی قرار گیرد .

نقش پمپ بتن در کیفیت نهایی سازه

پمپ بتن،در صورت استفاده صحیح، تضمین کننده یکنواختی و پیوستگی بتن ریزی است. در پروژه های بزرگ یا حجیم،این ابزار امکان بتن ریزی بدون وقفه و در نتیجه، جلوگیری از ایجاد درزهای سرد (Cold Joints) را فراهم می کند. اجرای صحیح، باعث می شود بتن با حداقل جداشدگی سنگدانه ها در محل قرار گیرد و پس از ویبره، به تراکم استاندارد مورد نیاز دست یابد.

تأثیر اجرای نادرست بر دوام و مقاومت بتن

فشار زیاد یا پمپاژ متناوب و نامنظم می تواند ساختار داخلی بتن را دچار آشفتگی کند. مهم ترین پیامدهای اجرای نادرست شامل موارد زیر است:

1. جداشدگی (Segregation): آب و سیمان از سنگدانه ها جدا شده و بتن در محل نهایی همگن نیست. این امر منجر به کاهش مقاومت و افزایش نفوذپذیری می شود.
2. افت فشار و انسداد: توقف های ناگهانی یا اصطکاک بالا،منجر به گرفتگی لوله می شود که برای رفع آن، بتن باید تخلیه و فرآیند مجدداً آغاز شود .
3. تراکم نامطلوب: بتنی که خواص روانی خود را در طول پمپاژ از دست داده است،حتی با ویبره زدن نیز به تراکم کافی دست نمی یابد و در نتیجه، تخلخل افزایش یافته و دوام سازه کاهش می یابد .

ارتباط بتن ریزی اصولی با پوشش های محافظتی بتن

موفقیت در اجرای بتن ریزی اصولی،پایه و اساس هرگونه عملیات تکمیلی و محافظتی بعدی است . بتنی که به درستی پمپاژ و اجرا شده باشد،سطحی یکنواخت و متراکم ایجاد می کند. این سطح آماده پذیرش انواع پوشش های محافظتی بتن می شود . در غیر این صورت، اگر سطح بتن نفوذپذیری بالایی داشته باشد یا تخلخل زیادی داشته باشد، حتی بهترین پوشش های آب بندی و محافظتی نیز نمی توانند عملکرد مطلوب را ارائه دهند. بنابراین، اولین قدم برای افزایش دوام سازه، بتن ریزی صحیح و استاندارد است .

آماده سازی بتن مناسب برای پمپ بتن

مهم ترین عامل در پمپاژ موفقیت آمیز،کیفیت و ترکیب خود بتن است . هیچ پمپی، هر چقدر هم قدرتمند، نمی تواند یک طرح اختلاط نامناسب را به درستی پمپ کند.

اهمیت طرح اختلاط صحیح

طرح اختلاط باید به گونه ای باشد که حداکثر روانی و حداقل اصطکاک با دیواره لوله ها را ایجاد کند. برای این منظور،باید نکات زیر رعایت شود:

• دانه بندی پیوسته: حضور کافی مواد ریزدانه (Fine Aggregates) حیاتی است . مواد ریزدانه نقش روان کننده و تحمل کننده فشار را ایفا می کنند. نسبت ماسه به شن نباید از حد مشخصی پایین تر بیاید، زیرا این مواد ریز هستند که لایه ای روان در نزدیکی دیواره لوله ایجاد کرده و از اصطکاک شن ها جلوگیری می کنند.
• حداکثر اندازه سنگدانه: اندازه بزرگ ترین سنگدانه ها (Maximum Aggregate Size) باید با قطر داخلی لوله پمپ متناسب باشد. به عنوان یک قاعده کلی، حداکثر اندازه سنگدانه نباید بیشتر از یک سوم قطر لوله پمپ باشد (و معمولاً برای پمپ های استاندارد تا ۴۰ میلی متر مجاز است).

روانی استاندارد (اسلامپ مناسب)

روانی بتن برای پمپاژ باید در محدوده بهینه قرار گیرد. اسلامپ پایین (بتن سفت) باعث افزایش شدید اصطکاک و انسداد می شود،در حالی که اسلامپ بسیار بالا (بتن شل) منجر به جداشدگی می شود.

به طور معمول، روانی بتن مناسب برای پمپاژ، بسته به نوع پمپ و طول لوله کشی،در محدوده ۱۰ تا ۱۸ سانتی متر (با تلرانس استاندارد) است. کنترل دقیق اسلامپ در محل کارگاه قبل از شروع پمپاژ، امری ضروری است .

نقش افزودنی های بتن در بهبود پمپاژ

استفاده از افزودنی ها یکی از مؤثرترین راه ها برای دستیابی به روانی مورد نیاز بدون افزایش نسبت آب به سیمان است. این امر کیفیت و دوام بتن را حفظ کرده و فرآیند پمپاژ را تسهیل می کند:

• فوق روان کننده ها (Superplasticizers): این افزودنی ها با پخش کردن ذرات سیمان، روانی بتن را به شدت افزایش داده و پمپاژ را حتی در طرح های اختلاط با نسبت آب به سیمان کم، ممکن می سازند.
• مواد کاهنده آب (Water Reducers): این مواد باعث کاهش آب مصرفی طرح اختلاط و در عین حال حفظ یا افزایش روانی می شوند.
• افزودنی های بهبود دهنده پمپاژ (Pumping Aids): این مواد ویسکوزیته (غلظت) دوغاب سیمان را افزایش می دهند تا از جداشدگی در حین حرکت سریع بتن جلوگیری شود.

انتخاب افزودنی های بتن مناسب و با کیفیت،تضمین کننده موفقیت در پمپاژهای دشوار است . برای اطمینان از سازگاری افزودنی با طرح اختلاط و شرایط پروژه، توصیه می شود با کارشناسان کلینیک بتن مشورت نمایید.

بررسی تجهیزات و لوله های پمپ قبل از بتن ریزی

آماده سازی تجهیزات به اندازه آماده سازی بتن اهمیت دارد . یک بازرسی دقیق می تواند از توقف های چندین ساعته و پرهزینه جلوگیری کند .

تمیز بودن لوله ها

لوله های انتقال بتن باید کاملاً تمیز باشند. باقی مانده های بتن سخت شده یا آلودگی ها،نه تنها اصطکاک را افزایش می دهند، بلکه نقاط مستعدی برای شروع انسداد محسوب می شوند. بازرسی داخلی لوله ها و کلمپ ها (بست ها) قبل از شروع کار الزامی است.

قطر و طول مناسب لوله پمپ

طول لوله کشی و تعداد خم ها (Bends) باید متناسب با توان پمپ انتخاب شوند. هر خم ۹۰ درجه در لوله، مقداری از فشار پمپ را مصرف می کند و به طور قابل توجهی اصطکاک و احتمال گرفتگی را افزایش می دهد. در صورت امکان، از لوله های با قطر بزرگ تر استفاده کنید تا سرعت بتن در داخل لوله کاهش یابد و فشار کمتری مورد نیاز باشد.

جلوگیری از افت فشار

تمامی اتصالات (کلمپ ها) باید به درستی محکم شوند . درزها و نشتی ها باعث افت فشار در سیستم شده و توان پمپ برای انتقال بتن به انتهای مسیر را کاهش می دهند. علاوه بر این، نشت دوغاب سیمانی از کلمپ ها، باعث می شود بتن در داخل لوله "خشک تر" شود و احتمال انسداد افزایش یابد .

پیشگیری از انسداد و توقف کار

بهترین راه برای جلوگیری از انسداد، آماده سازی اولیه لوله ها است. قبل از شروع پمپاژ بتن اصلی،باید یک "ملات روان اولیه" (Primer Grout) حاوی آب و سیمان با نسبت بالا (بدون سنگدانه) به درون لوله ها پمپ شود تا دیواره داخلی لوله ها کاملاً روان و پوشیده شوند. این لایه روغنی، حرکت اولیه بتن سخت تر را تسهیل می کند.

نکات اجرایی حین بتن ریزی با پمپ بتن

مدیریت عملیات در حین پمپاژ نقش حیاتی در حفظ روانی بتن و جلوگیری از جداشدگی دارد.

شروع بتن ریزی با ملات روان

پس از پمپ ملات اولیه، بتن اصلی به تدریج وارد لوله می شود. در این مرحله باید اطمینان حاصل شود که پمپ با سرعت کم و یکنواخت شروع به کار کند تا توده ای از بتن در ابتدا فشرده نشود.

کنترل سرعت پمپاژ

جریان بتن باید تا حد ممکن پیوسته و بدون نوسان باشد. پمپاژ متناوب یا توقف های طولانی باعث می شود که سنگدانه ها در نقاط خمیده یا کاهش قطر لوله ته نشین شده و "قفل" شوند که نتیجه آن انسداد است. اپراتور پمپ باید سرعت را به گونه ای تنظیم کند که بتن با یک سرعت ثابت به محل نهایی برسد و عملیات ویبره کردن و جای دهی آن با کار پمپ هماهنگ باشد .

جلوگیری از جداشدگی سنگدانه ها

در انتهای لوله تخلیه (شلنگ سر پمپ)، باید دقت شود که بتن از ارتفاع زیاد سقوط نکند. سقوط بتن از ارتفاع بیش از یک متر، حتی در یک طرح اختلاط مناسب، می تواند باعث جداشدگی شود . همچنین، اپراتور شلنگ باید آن را به آرامی و با دقت حرکت دهد تا جریان خروجی بتن دچار اغتشاش نشود .

رعایت ایمنی اپراتور و کارگاه

ایمنی در عملیات پمپاژ بتن بسیار مهم است . پمپ های بتن با فشارهای داخلی بسیار بالا کار می کنند. نکات ایمنی کلیدی شامل موارد زیر است:

• اطمینان از پایداری کامل پمپ و بازوهای آن (در پمپ های بوم دار).
• عدم قرارگیری افراد در نزدیکی انتهای لوله تحت فشار.
• استفاده از تجهیزات حفاظت فردی استاندارد.

مشکلات رایج پمپ بتن و راهکارهای پیشگیری

بروز مشکل در حین پمپاژ معمولاً منجر به توقف کار و تحمیل هزینه های سنگین می شود. شناخت مشکلات و راه حل های آن ها کلید مدیریت پروژه است .

گرفتگی لوله پمپ (انسداد)

این شایع ترین مشکل است و دلایل اصلی آن عبارتند از:

1. کمبود مواد ریزدانه: همانطور که اشاره شد، عدم وجود ماسه یا سیمان کافی برای ایجاد یک لایه روغنی در دیواره .
2. اسلامپ پایین: روانی نامناسب بتن .
3. توقف طولانی: سخت شدن بتن در داخل لوله در اثر توقف بیش از حد .
4. خم های تیز یا کاهش قطر ناگهانی.

راهکار: در صورت گرفتگی، ابتدا باید با استفاده از مکانیزم پمپاژ معکوس (Reverse Pumping) سعی در آزادسازی گرفتگی داشت. اگر این روش مؤثر نبود،لازم است لوله در محل انسداد با دقت باز شده و تمیز گردد. برای جلوگیری از این مشکل، استفاده از افزودنی های پمپاژ می تواند بسیار کارآمد باشد .

برگشت بتن و افت کیفیت بتن

گاهی اوقات بتن در داخل لوله ها به عقب برمی گردد یا خواص روانی آن به شدت کاهش می یابد. این موضوع اغلب ناشی از جداشدگی آب و سیمان و باقی ماندن سنگدانه ها در جلوی پیستون پمپ است .

راهکارها با استفاده از افزودنی ها و انتخاب مصالح مناسب

اگرچه کنترل کیفیت در هنگام پمپاژ بسیار مهم است، اما گاهی اوقات عیوب سطحی یا ترک های پس از گیرش (مانند درزهای انبساط و انقباض) اجتناب ناپذیرند . در چنین شرایطی، استفاده از محصولات ترمیمی و آب بندی تخصصی ضروری است. برای تعمیر ترک ها و آب بندی درزهای حرکتی،ماستیک و درزگیر بتن راهکار تخصصی و بادوامی را ارائه می دهند . اطمینان از کیفیت مصالح مصرفی،از جمله سیمان و سنگدانه ها،خطرات پمپاژ را به حداقل می رساند .

اقدامات بعد از بتن ریزی با پمپ

پایان یافتن بتن ریزی، به منزله پایان کار نیست. اقدامات پس از عملیات برای حفظ تجهیزات و تضمین کیفیت بتن ریخته شده حیاتی است.

شست وشوی تجهیزات

تمیزکاری پمپ و لوله ها باید بلافاصله پس از پایان کار انجام شود . خشک شدن بتن در داخل لوله ها می تواند به طور دائم به تجهیزات آسیب رسانده یا گرفتگی های بعدی را تضمین کند . فرآیند شست وشو شامل پمپاژ آب فراوان، استفاده از اسفنج های فشاری (Pig) و تمیز کردن دستی تمامی قطعات است. دفع مناسب آب شست وشو (که حاوی مقادیر زیادی سیمان است) نیز باید مطابق با استاندارد های زیست محیطی صورت گیرد.

بررسی سطح بتن

پس از جای دهی بتن و قبل از عملیات پرداخت، سطح بتن باید به دقت بررسی شود تا از عدم وجود نواقص عمده مانند تخلخل شدید، جمع شدگی (Shrinkage) یا وجود آب انداختگی (Bleeding) اطمینان حاصل شود.

اهمیت استفاده از پوشش های محافظتی بتن برای افزایش دوام سازه

پس از اتمام بتن ریزی،مرحله کیورینگ (عمل آوری) بتن آغاز می شود. این مرحله به اندازه پمپاژ مهم است . اگر رطوبت بتن به سرعت تبخیر شود، بتن به مقاومت نهایی خود دست نخواهد یافت و ترک های سطحی ایجاد می شوند.

استفاده از پوشش های محافظتی بتن و مواد کیورینگ به حفظ رطوبت و جلوگیری از تبخیر سریع کمک می کند. این اقدام نه تنها مقاومت نهایی بتن را افزایش می دهد، بلکه آن را در برابر عوامل محیطی، شیمیایی و فرسایشی مقاوم تر می سازد و دوام کلی سازه را تضمین می کند .

جمع بندی

پمپاژ بتن ابزاری قدرتمند برای اجرای پروژه های مدرن است، اما موفقیت در آن نیازمند یک رویکرد سیستماتیک است که شامل سه جزء اصلی است: آماده سازی بتن (طرح اختلاط)، بازرسی تجهیزات و مدیریت صحیح اجرا.

• آماده سازی کلید است: روی طرح اختلاط باکیفیت و استفاده از افزودنی های بتن تخصصی سرمایه گذاری کنید تا روانی مورد نیاز برای پمپاژ بدون جداشدگی فراهم شود .
• پیوستگی را حفظ کنید: پمپاژ باید با جریان یکنواخت و پیوسته انجام شود تا از انسداد جلوگیری شود .
• ایمنی و استاندارد: همواره استانداردهای ایمنی را رعایت کرده و از اپراتورهای مجرب استفاده نمایید .

کلینیک بتن به عنوان مرجع تخصصی در حوزه مصالح و افزودنی های شیمیایی ساختمان،تمامی محصولات لازم برای تضمین کیفیت بتن ریزی، از فوق روان کننده های پمپاژ تا پوشش های محافظتی و مواد ترمیمی را ارائه می دهد. با رعایت نکات کلیدی مهم استفاده از پمپ بتن،نه تنها سرعت اجرای پروژه افزایش می یابد، بلکه دوام و کیفیت نهایی سازه نیز تضمین خواهد شد. برای مشاوره تخصصی و انتخاب افزودنی های مناسب پروژه خود، با متخصصان ما در ارتباط باشید.
