موفقیت در پمپاژ بتن صرفاً به قدرت تجهیزات بستگی ندارد؛ بلکه نیازمند درک عمیق ویژگی های بتن خمیری (Fresh Concrete)، به ویژه معیار حیاتی اسلامپ بتن، و استفاده هوشمندانه از افزودنی های شیمیایی است. مهندسان و پیمانکاران باید بدانند که یک بتن عالی برای قالب ریزی،لزوماً برای پمپاژ مناسب نیست .
هدف این مقاله، ارائه یک راهنمای جامع و حرفه ای برای متخصصان صنعت ساختمان است تا اصول صحیح بتن ریزی با پمپ بتن، اهمیت تنظیم دقیق اسلامپ بتن، و نقش کلیدی محصولات تخصصی کلینیک بتن در این فرآیند را مورد بررسی قرار دهیم.
بتن ریزی با پمپ بتن چیست و چرا اهمیت دارد؟

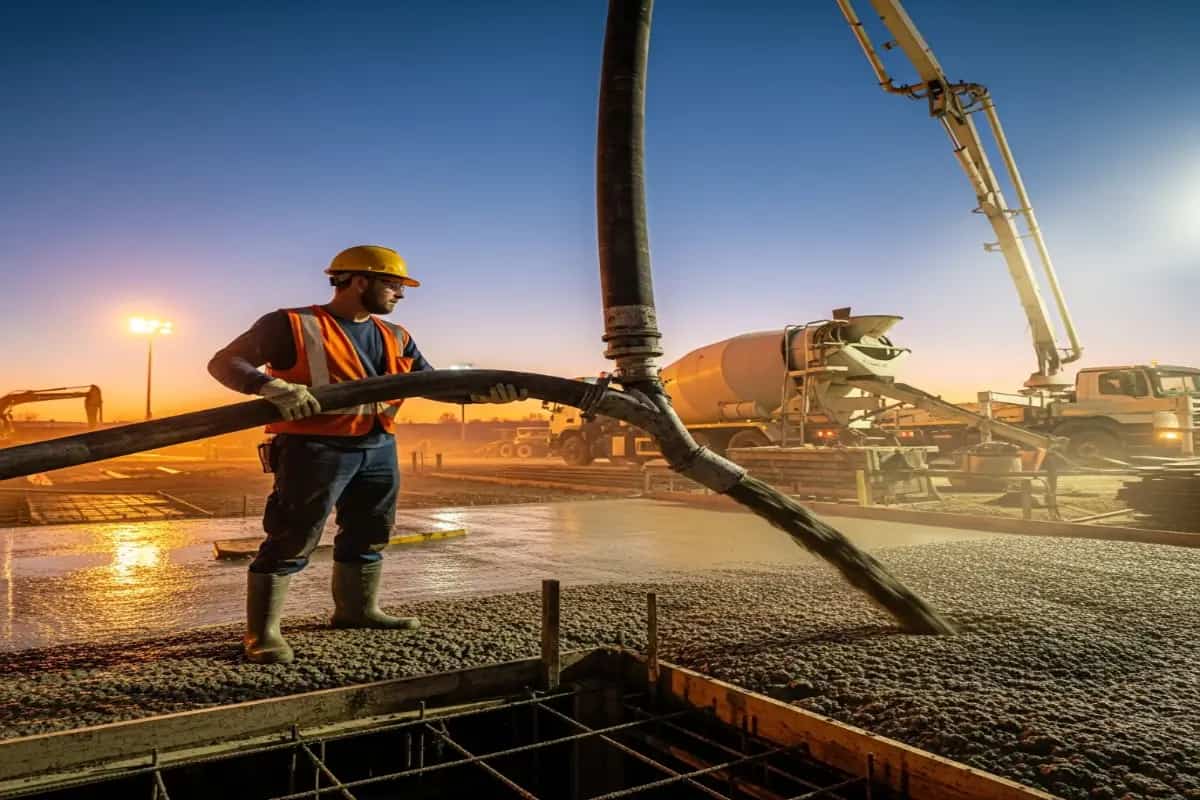

بتن ریزی با پمپ بتن فرآیندی مکانیکی است که در آن بتن خمیری با استفاده از فشار هیدرولیکی یا مکانیکی،از طریق لوله های فولادی به محل نهایی بتن ریزی (مانند طبقات بالا، فونداسیون های عمیق یا نقاط دوردست) منتقل می شود . این روش جایگزین کارآمد و مدرنی برای روش های سنتی مانند جرثقیل و باکت یا چرخ دستی است.
معرفی پمپ بتن و نقش آن در پروژه های ساختمانی

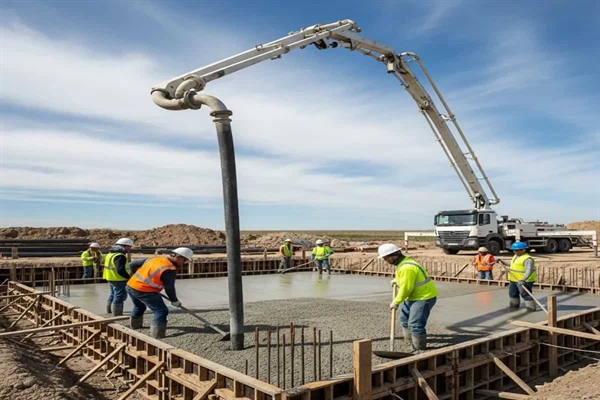

پمپ های بتن در دو نوع اصلی عرضه می شوند: پمپ های بوم دار (Boom Pumps) که بر روی کامیون نصب شده اند و برای بتن ریزی در ارتفاع و دسترسی های گسترده در سایت های بزرگ ایده آل هستند، و پمپ های زمینی (Trailer/Line Pumps) که برای پروژه های کوچک تر یا مسافت های افقی طولانی با استفاده از لوله های زمینی استفاده می شوند. نقش اصلی پمپ،غلبه بر نیروی اصطکاک و گرانش است تا بتن با کیفیت، بدون تلاطم و جدایی دانه ها، به مقصد برسد.
مزایای استفاده از پمپ بتن در مقایسه با روش های دستی
مزایای استفاده از پمپ بتن در مقایسه با روش های سنتی غیر قابل انکار است:
- سرعت بالا: قابلیت انتقال حجم زیادی از بتن در واحد زمان (معمولاً تا ۱۲۰ متر مکعب در ساعت).
- دسترسی آسان: امکان بتن ریزی در ارتفاعات زیاد (تا چند صد متر) و فواصل دور.
- کیفیت ثابت: پمپاژ منظم، جدایی دانه ها (Segregation) را به حداقل می رساند و بتن را با کارایی یکنواخت به محل نهایی می رساند .
- کاهش نیروی انسانی: نیاز به کارگر برای انتقال بتن در محل پروژه به شکل چشمگیری کاهش می یابد.
تأثیر پمپ بتن بر سرعت و کیفیت پروژه های بتن ریزی
استفاده صحیح از پمپ بتن نه تنها سرعت اجرای پروژه را افزایش می دهد،بلکه با توزیع یکنواخت تر بتن و کاهش زمان توقف (Down Time)، کیفیت ساختارهای بتنی را نیز تضمین می کند. این امر به خصوص در بتن ریزی های حجیم و پیوسته مانند دال های گسترده یا شمع ها اهمیت حیاتی دارد.
چه مشخصات و ویژگی هایی برای بتن ریزی با پمپ بتن لازم است؟
برای موفقیت در فرآیند پمپاژ، هم بتن و هم تجهیزات پمپاژ باید دارای ویژگی های خاصی باشند تا از بروز انسداد و افت کیفیت جلوگیری شود .
ویژگی های پمپ بتن (قدرت پمپاژ،نوع و سایز لوله ها)
انتخاب پمپ مناسب باید بر اساس نیاز پروژه باشد:
- قدرت پمپاژ: باید توانایی تأمین فشار کافی برای غلبه بر اصطکاک داخلی لوله ها و وزن ستون بتن در ارتفاع را داشته باشد.
- سایز لوله ها (Line Diameter): ل��له های استاندارد پمپ بتن معمولاً قطری بین ۴ تا ۶ اینچ دارند . هرچه قطر لوله کمتر باشد،فشار داخلی مورد نیاز بالاتر و خطر انسداد بیشتر است .
- حداکثر اندازه سنگدانه (Max Aggregate Size): اندازه بزرگترین سنگدانه نباید از یک سوم قطر داخلی لوله پمپاژ تجاوز کند. برای لوله های ۵ اینچی، حداکثر اندازه سنگدانه ۲۰ تا ۲۵ میلی متر (۳/۴ تا ۱ اینچ) توصیه می شود.
تاثیر فشار پمپ بر کیفیت بتن
فشار پمپ،انرژی لازم برای حرکت توده بتن در لوله ها را فراهم می کند. اگر فشار بیش از حد باشد، می تواند باعث جدایش آب و سیمان از سنگدانه ها شود (Bleeding)، به خصوص در بتن هایی که روانی پایینی دارند. اگر فشار ناکافی باشد،بتن حرکت نکرده یا در پیچ ها و تنگناها گیر می کند و باعث انسداد می شود . کنترل دقیق فشار پمپ برای حفظ یکپارچگی مخلوط ضروری است .
انتخاب پمپ مناسب برای پروژه های مختلف
- پروژه های بلندمرتبه: پمپ های بوم دار با قدرت بالا و ارتفاع دسترسی طولانی (بیش از ۴۰ متر).
- پروژه های تونل یا مسافت طولانی افقی: پمپ های زمینی با قدرت فشار بالا و لوله کشی زمینی .
- بتن های خاص (مانند شاتکریت): معمولاً پمپ های پیستونی کوچک تر با دبی کمتر.
اسلامپ بتن برای بتن ریزی با پمپ بتن چقدر باید باشد؟
مهم ترین عامل تعیین کننده قابلیت پمپاژ یک مخلوط بتنی، میزان اسلامپ بتن است . اسلامپ بتن به معنای اندازه گیری روانی (Workability) بتن است و تعیین می کند که بتن تا چه حد می تواند در برابر نیروهای داخلی و اصطکاک لوله ها مقاومت کند.
تعریف اسلامپ بتن و اهمیت آن در پمپ بتن
اسلامپ بتن (Slump Test) میزان افت بتن پس از برداشتن مخروط اسلامپ را نشان می دهد و برحسب میلی متر اندازه گیری می شود. بتن مناسب برای پمپاژ باید دارای روانی کافی باشد تا به صورت پیوسته و بدون اصطکاک بالا در لوله ها حرکت کند . اگر اسلامپ خیلی پایین باشد،مخلوط سفت شده و اصطکاک افزایش می یابد که منجر به انسداد می شود. اگر اسلامپ بیش از حد بالا باشد (و این روانی فقط با آب افزایی به دست آمده باشد)، جدایی دانه ها رخ می دهد و در نهایت انسداد در مسیرهای عمودی اتفاق می افتد .
مقدار مناسب اسلامپ برای بتن ریزی با پمپ
هیچ عدد واحدی به عنوان اسلامپ جهانی برای پمپاژ وجود ندارد،اما یک محدوده استاندارد و ایمن برای بیشتر عملیات های پمپاژ وجود دارد:
مقدار مناسب اسلامپ برای بتن ریزی با پمپ بتن معمولاً بین ۱۰۰ تا ۱۸۰ میلی متر (۴ تا ۷ اینچ) است.
- پمپاژ معمولی: ۱۲۰ تا ۱۵۰ میلی متر (۵ تا ۶ اینچ). این محدوده تعادل مناسبی بین روانی و حفظ یکپارچگی دانه ها فراهم می کند.
- پمپاژ در مسافت های بسیار طولانی یا ارتفاعات زیاد: ممکن است به اسلامپ های بالاتری (تا ۱۸۰ میلی متر) نیاز باشد، اما این روانی باید لزوماً توسط افزودنی های کاهنده آب قوی (فوق روان کننده ها) و نه با افزودن آب بیشتر، تأمین شود.
نکته حیاتی: زمان سنجش اسلامپ مهم است. اسلامپ باید در محل پروژه و پیش از شروع پمپاژ اندازه گیری شود تا افت کارایی بتن در طول حمل و نقل لحاظ گردد.
تاثیر اسلامپ بر روانی بتن و جلوگیری از مشکلات پمپ
اسلامپ به طور مستقیم بر لغزندگی بتن تأثیر می گذارد. بتن با اسلامپ مناسب،یک "لایه روغن کاری" (Lubrication Layer) در مجاورت دیواره داخلی لوله ها ایجاد می کند که به کاهش اصطکاک و حرکت روان تر هسته بتن کمک می کند. استفاده از افزودنی ها تضمین می کند که این روانی بدون به خطر انداختن نسبت آب به سیمان (W/C Ratio) و کاهش مقاومت نهایی بتن حفظ شود .
نکات کلیدی برای تنظیم اسلامپ بتن در شرایط مختلف
- آب و هوای گرم: در دماهای بالا،بتن به سرعت اسلامپ خود را از دست می دهد . استفاده از افزودنی های دیرگیر کننده و فوق روان کننده ضروری است.
- پروژه های عمودی: برای پمپاژ عمودی، اسلامپ باید در بخش بالایی محدوده (۱۵۰ تا ۱۸۰ میلی متر) باشد، با تأکید بر استفاده از افزودنی ها برای جلوگیری از جدایش آب.
- دانه بندی سنگدانه ها: اگر دانه بندی سنگدانه ها ضعیف باشد (کمبود ریزدانه ها)، حتی با اسلامپ بالا، خطر جدایی و انسداد افزایش می یابد . در این شرایط، باید از افزودنی های اصلاح کننده ویسکوزیته (VMA) استفاده شود .
افزودنی های بتن و نقش آن ها در بتن ریزی با پمپ
برای دستیابی به اسلامپ ایده آل (۱۲۰ تا ۱۸۰ میلی متر) بدون افزودن آب، که باعث کاهش مقاومت می شود، استفاده از افزودنی های شیمیایی تخصصی ضروری است.
استفاده از افزودنی های بتن برای بهبود روانی و عملکرد پمپ
افزودنی های بتن مانند فوق روان کننده ها (Superplasticizers) اجازه می دهند که میزان آب اختلاط به شدت کاهش یابد، در حالی که روانی بتن به میزان مورد نیاز برای پمپاژ حفظ شود. این امر نه تنها پمپاژ را تسهیل می کند، بلکه مقاومت فشاری نهایی بتن را به دلیل کاهش نسبت آب به سیمان، افزایش می دهد .
کلینیک بتن، به عنوان مرجع تخصصی، مجموعه ای کامل از انواع افزودنی های بتن را ارائه می دهد که به طور خاص برای بهبود کارایی پمپاژ و افزایش کیفیت بتن طراحی شده اند .
افزودنی های تسریع دهنده و کندگیر برای پمپاژ بهتر
- افزودنی های کندگیرکننده (Retarders): در آب و هوای گرم یا برای پروژه هایی که زمان حمل و نقل طولانی است، استفاده از این افزودنی ها ضروری است تا از افت سریع اسلامپ در هاپر پمپ جلوگیری شود .
- افزودنی های اصلاح کننده ویسکوزیته (VMA): این افزودنی ها برای بتن هایی با اسلامپ بالا که خطر جدایی دانه ها دارند، بسیار حیاتی هستند. VMA ویسکوزیته سیستم را افزایش می دهد و از ته نشینی سنگدانه ها جلوگیری می کند .
تأثیر افزودنی ها بر کیفیت نهایی بتن و کاهش مشکلات در پمپ
انتخاب صحیح افزودنی ها،فراتر از تسهیل پمپاژ، بر دوام و کیفیت نهایی بتن تأثیر می گذارد. با استفاده از فوق روان کننده ها، بتن متراکم تر شده و نفوذپذیری آن کاهش می یابد که در نتیجه مقاومت بتن در برابر عوامل محیطی، از جمله حملات شیمیایی و یخ زدگی و ذوب شدن، به شدت بهبود می یابد.
مشکلات رایج در بتن ریزی با پمپ و راه حل ها
عملیات پمپاژ با چالش هایی همراه است که اگر به درستی مدیریت نشوند، می توانند منجر به توقف پروژه و خسارات مالی شوند.
انسداد لوله ها و راه های جلوگیری از آن
انسداد (Clog) اصلی ترین مشکل پمپاژ است . دلایل اصلی عبارتند از:
- اسلامپ بسیار پایین: اصطکاک زیاد می شود و بتن گیر می کند.
- دانه بندی نامناسب: کمبود شن و ماسه ریز باعث می شود لایه روغن کاری تشکیل نشود.
- پمپ کردن تند و تیز: شروع و توقف ناگهانی پمپ.
- استفاده نکردن از ملات آغازین (Primer): ملات آغازین (گروت) باید قبل از شروع بتن اصلی، برای پوشش دهی داخلی لوله ها استفاده شود .
راه حل: استفاده از ملات آغازین،پمپاژ با ریتم ثابت،و تنظیم دقیق اسلامپ توسط افزودنی ها .
افت کیفیت بتن در طول پمپاژ و راهکارهای مقابله
اگر پمپاژ با سرعت مناسب انجام نشود یا اسلامپ بیش از حد بالا باشد (به دلیل آب افزایی)، ممکن است در اثر فشار، آب از مخلوط جدا شده و در نهایت بتن در مقصد، یکنواختی و مقاومت مورد نظر را نداشته باشد .
راهکار: نظارت مستمر بر خروجی پمپ و کنترل کیفیت بتن در محل تخلیه،و اجتناب از افزودن آب در محل پروژه.
مشکلات پمپ بتن در شرایط دما و رطوبت متفاوت
شرایط آب و هوایی شدید نیازمند طرح اختلاط و مدیریت پمپاژ خاصی هستند. در هوای سرد، خطر یخ زدگی و در هوای گرم،خطر کاهش سریع اسلامپ وجود دارد . استفاده از افزودنی های تسریع دهنده در زمستان و کندگیرکننده در تابستان ضروری است .
استفاده از پوشش های محافظتی بتن برای جلوگیری از آسیب های محیطی
پس از اتمام بتن ریزی، حفظ سلامت سازه در برابر عوامل خورنده محیطی (مانند کربناتاسیون، یون های کلرید و سولفات) حیاتی است. اینجاست که نقش پوشش های محافظتی بتن اهمیت می یابد. این پوشش ها یک سد دفاعی مستحکم ایجاد کرده و عمر مفید سازه را به طور چشمگیری افزایش می دهند، به ویژه در مناطق صنعتی یا ساحلی که بتن در معرض حملات شدید قرار دارد.
نکات اجرایی و حرفه ای برای بتن ریزی با پمپ
عملیات پمپاژ موفق، ترکیبی از دانش مواد و مهارت های اجرایی است.
شروع بتن ریزی با ملات مناسب و روان
همیشه باید پیش از ورود بتن اصلی به پمپ،از یک ملات آغازین (Primer Slurry) یا گروت روان استفاده شود. این ماده لوله ها را روغن کاری کرده و مسیر را برای عبور بتن اصلی آماده می کند و شانس انسداد در ابتدای کار را به صفر می رساند .
کنترل سرعت پمپاژ و هماهنگی با تیم اجرایی
پمپاژ باید با سرعت ثابت و پیوسته انجام شود. توقف ناگهانی و طولانی مدت پمپ،حتی برای چند دقیقه،می تواند باعث گیر کردن بتن در لوله ها شود . هماهنگی کامل بین اپراتور پمپ،رانندگان میکسر و تیم بتن ریزی در محل تخلیه برای حفظ ریتم ضروری است.
رعایت ایمنی اپراتورها و تیم اجرایی در حین بتن ریزی
فشار درون لوله های پمپ بتن بسیار زیاد است . رعایت نکات ایمنی شامل موارد زیر است:
- اطمینان از محکم بودن اتصالات لوله ها (به خصوص در پیچ ها).
- عدم نزدیک شدن به انتهای لوله تخلیه در هنگام پمپاژ، به دلیل احتمال ضربه شدید.
- مهار کردن و بستن لوله های عمودی به درستی برای جلوگیری از حرکت ناشی از فشار .
استفاده از تجهیزات مناسب برای جلوگیری از مشکلات در پمپ
بازرسی دوره ای لوله ها برای یافتن سایش و فرسودگی و تعویض به موقع آنها، برای حفظ کارایی پمپاژ حیاتی است . همچنین، استفاده از پمپ هایی با سیستم های انتقال و شیرهای تمیز و بدون نشتی،تضمین کننده عملکرد روان است.
استفاده از ماستیک و درزگیر بتن برای محافظت و آب بندی
پس از پایان بتن ریزی و عمل آوری،سازه بتنی برای مقابله با نوسانات حرارتی و نشست ها نیازمند مدیریت درزها است.
کاربرد ماستیک و درزگیر بتن در پروژه های بتن ریزی
بتن ریزی با پمپ بتن اغلب در سازه های بزرگی مانند پارکینگ ها، پل ها و مخازن آب انجام می شود که در آن ها وجود درزهای انبساط و انقباض ضروری است . این درزها، اگر به درستی پر نشوند،نقاط آسیب پذیر برای نفوذ آب، مواد شیمیایی و یخ زدگی خواهند بود.
تاثیر ماستیک در جلوگیری از نفوذ آب و آسیب به بتن
ماستیک و درزگیر بتن موادی الاستیک هستند که درزها را آب بندی می کنند و به سازه اجازه حرکت می دهند، بدون اینکه آب یا آلاینده ها به داخل نفوذ کنند. استفاده از ماستیک های پلی یورتان یا قیری با کیفیت بالا، دوام سازه را در بلندمدت تضمین می کند و از آسیب دیدن آرماتورها جلوگیری می نماید.
معرفی محصولات ماستیک و درزگیر بتن کلینیک بتن
کلینیک بتن، طیف وسیعی از ماستیک و درزگیر بتن را برای انواع شرایط محیطی (درزهای افقی،عمودی، در معرض سوخت یا آب آشامیدنی) ارائه می دهد تا اطمینان حاصل شود که سازه پس از یک فرآیند پمپاژ موفق، در برابر عوامل محیطی نیز مقاوم باقی بماند.
جمع بندی
موفقیت در عملیات بتن ریزی با پمپ بتن نیازمند برنامه ریزی دقیق، کنترل کیفیت مواد و اجرای حرفه ای است . این روش، ستون فقرات ساخت و سازهای مدرن است، به شرطی که اصول آن رعایت شود .
