تام تیرچه،به عنوان یک نوآوری کلیدی در صنعت ساختمان، مرزهای طراحی و اجرای سقف های بتنی را جابه جا کرده است. در عصری که سازندگان به دنبال ترکیب بی نقص سرعت،ایمنی، مقاومت لرزه ای و بهره وری اقتصادی هستند، سیستم های سنتی سقف بتنی (مانند تیرچه بلوک های معمولی) به تدریج جای خود را به راه حل های مدرن تر می دهند . این مقاله تخصصی که برای جامعه مهندسان،ناظران،و پیمانکاران طراحی شده است، به معرفی جامع سیستم تام تیرچه، ساختار، مزایا و نقش حیاتی محصولات مکمل بتن در بهینه سازی عملکرد آن می پردازد.
تام تیرچه چيست و چرا اهمیت دارد؟
سقف یکی از حیاتی ترین اجزای هر سازه بتنی است که وظیفه انتقال بارهای ثقلی و لرزه ای به ستون ها و فونداسیون را بر عهده دارد . دهه ها، سیستم تیرچه بلوک سنتی انتخاب رایج در ساختمان های مسکونی و تجاری بود . با این حال،نیاز روزافزون به کاهش وزن مرده سازه، بهبود عملکرد لرزه ای و افزایش سرعت اجرای پروژه ها،بازار را به سمت سیستم های سقف سبک، مقاوم و اقتصادی سوق داد .
تام تیرچه (Tome Joist)،پاسخی مستقیم به این نیازها است. این سیستم، نسل جدیدی از تیرچه ها محسوب می شود که با طراحی پیشرفته تر و بهره گیری از تکنولوژی های نوین در تولید بتن و اتصالات،عملکردی به مراتب بهتر از تیرچه های سنتی ارائه می دهد.
اهمیت این سیستم تنها در طراحی سازه ای آن خلاصه نمی شود؛ بلکه در گرو استفاده از مصالح باکیفیت و محصولات جانبی بتن است . در واقع، عملکرد بهینه تام تیرچه به شدت وابسته به استفاده صحیح از افزودنی های بتن است که مقاومت، روانی و دوام بتن سقف را تضمین می کنند.

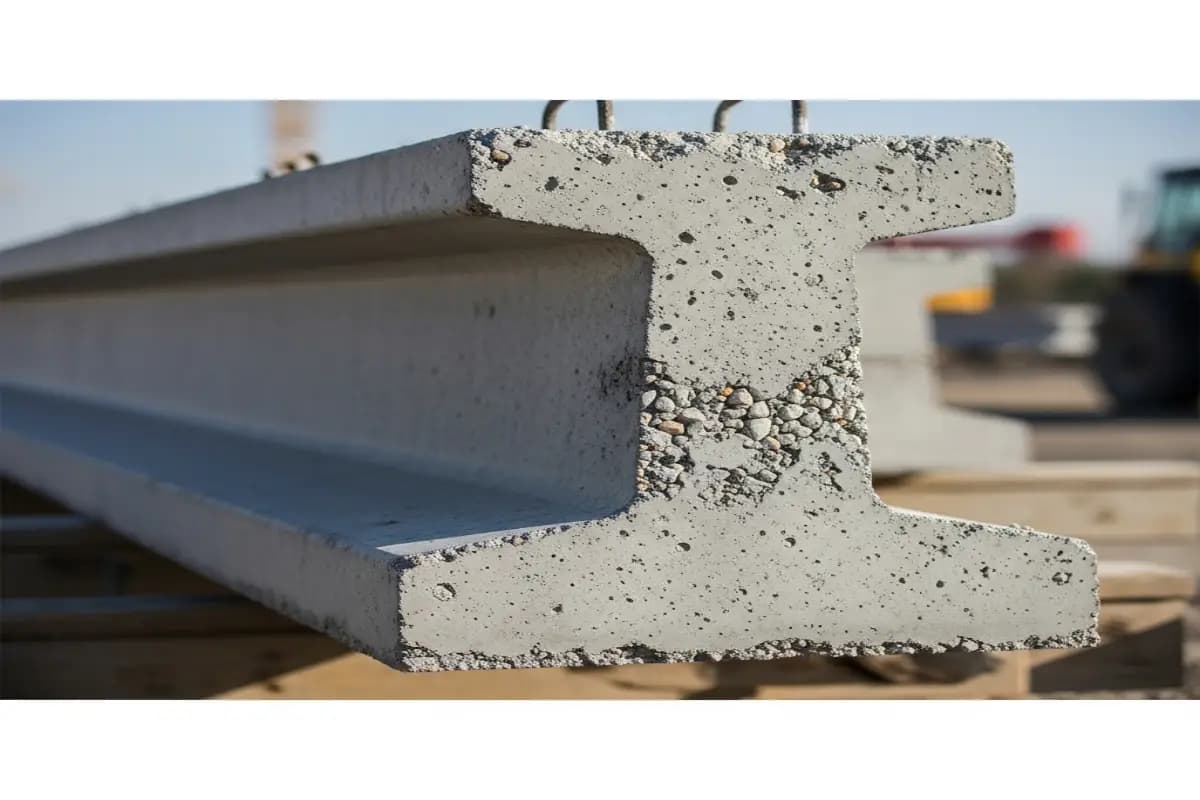

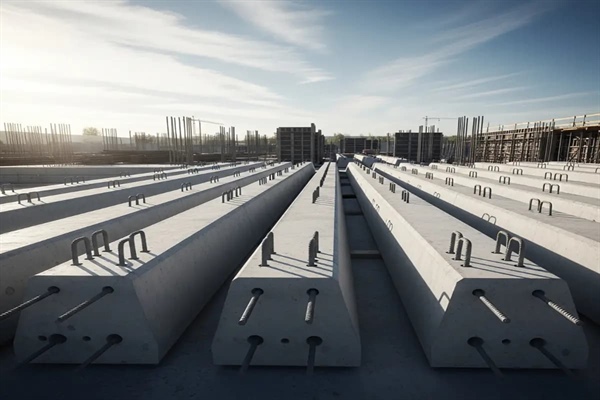

تام تیرچه چیست؟
تام تیرچه،یک عنصر پیش ساخته سازه ای است که در سیستم سقف های دال یک طرفه یا دوطرفه به کار می رود و وظیفه حمل بار را در دهانه های سقف بر عهده دارد. تفاوت اصلی آن با تیرچه های سنتی، در ساختار خرپایی و به خصوص نحوه اتصال میلگردها و کیفیت بتن پوششی است .
تعريف تام تيرچه
تام تیرچه به عنوان یک تیر T شکل وارونه عمل می کند که در محل نصب، بلوک ها (فوم، سفال یا بتنی) بین آن ها قرار گرفته و سپس با لایه بتن پوششی (Top Slab) تکمیل می شود . طراحی این سیستم به گونه ای است که بخش عمده ای از آرماتورهای کششی و برشی به صورت پیش تنیده یا با اتصالات مکانیکی مطمئن در کارخانه جایگذاری شده اند.
اجزای تشکیل دهنده
۱. کفشک بتنی (Base Shoe): بخش بتنی پایینی که معمولاً شامل آرماتورهای کششی اصلی است . ۲. میلگردهای کششی،فشاری و عرضی (برشی): میلگردهایی که ساختار خرپایی تیرچه را تشکیل می دهند. ۳. میلگردهای فوقانی: آرماتورهایی که در قسمت بالای تیرچه قرار گرفته و با بتن پوششی سقف یکپارچه می شوند .
تفاوت ساختاری با تیرچه های سنتی
در تیرچه های سنتی،خرپای بتنی معمولاً با روش های ابتدایی و بتن هایی با مقاومت متوسط ساخته می شوند؛ این امر اغلب منجر به بروز اشکالاتی نظیر ترک های حرارتی اولیه، مقاومت ناکافی بتن، و عدم یکپارچگی کافی بین فولاد و بتن می شود. در مقابل،تولید تام تیرچه با استفاده از قالب های دقیق، کنترل کیفی شدید مواد اولیه و بهره گیری از تکنولوژی ویبره و عمل آوری پیشرفته همراه است . این فرآیند صنعتی،اطمینان از دستیابی به بتنی متراکم،مقاوم و با دوام بالا را فراهم می کند.
برای دستیابی به این دوام، استفاده از افزودنی های بتن حیاتی است . این افزودنی ها (مانند فوق روان کننده ها) علاوه بر کاهش نسبت آب به سیمان و افزایش مقاومت، امکان تراکم بهینه بتن در کارخانه را فراهم می کنند که مستقیماً بر عملکرد لرزه ای و عمر مفید تیرچه تأثیر می گذارد .
اجزای اصلی تام تیرچه
هرچند ساختار تام تیرچه نسبتاً ساده به نظر می رسد، اما کیفیت تک تک اجزای آن تعیین کننده دوام و عملکرد نهایی سیستم سقف است.
بتن و نقش کیفیت آن
بتن مورد استفاده در کفشک تام تیرچه باید دارای مقاومت فشاری بالا و نفوذپذیری بسیار کم باشد .
اهميت طرح اختلاط مناسب
طرح اختلاط باید به نحوی تنظیم شود که بتن علاوه بر تأمین مقاومت مورد نیاز (معمولاً C30 به بالا)،در زمان تولید در کارخانه، روانی کافی برای پر کردن کامل قالب ها را داشته باشد. یک بتن نامناسب یا دارای تخلخل بالا، نه تنها مقاومت مورد انتظار را تأمین نمی کند، بلکه مسیر نفوذ عوامل مخرب (مانند کلریدها و کربناسیون) را باز کرده و عمر مفید سازه را کاهش می دهد .
استفاده از افزودنی های بتن برای افزايش مقاومت و کاهش ترک
برای دستیابی به خواص مکانیکی مورد نیاز در تولید تام تیرچه،استفاده از افزودنی های شیمیایی بتن ضروری است:
- فوق روان کننده ها: این مواد امکان کاهش شدید آب مورد نیاز بتن را فراهم می سازند،که نتیجه آن افزایش مقاومت فشاری و کاهش نسبت آب به سیمان (W/C) است . این امر تراکم پذیری بتن در کفشک را به شدت بهبود می بخشد .
- افزودنی های دیرگیر یا زودگیر: بسته به شرایط آب و هوایی کارخانه و روش عمل آوری، از این افزودنی ها برای کنترل زمان گیرش و جلوگیری از ترک های پلاستیک و حرارتی استفاده می شود.
میلگرد و اتصالات
آرماتورهای استفاده شده در تام تیرچه اغلب از نوع آجدار A3 یا A4 هستند و به گونه ای طراحی شده اند که هنگام بتن ریزی سقف،حداکثر چسبندگی را با بتن پوششی ایجاد کنند.
نقش اتصال مناسب در تحمل بار
در سیستم تام تیرچه،اتصال میلگردهای عرضی و طولی باید از طریق جوش مقاوم یا اتصالات مکانیکی با کیفیت بالا صورت پذیرد تا اطمینان حاصل شود که تیرچه قادر به تحمل بارهای برشی و لنگرهای خمشی خواهد بود . هرگونه نقص در این اتصالات، به ویژه در بخش خرپا،می تواند منجر به گسیختگی زودرس شود.
اشاره به کاربرد چسب های ساختمانی و صنعتی در تعمیر و تقویت اتصالات بتنی
اگر در حین حمل ونقل یا نصب،آسیب های جزئی به تیرچه یا سقف بتنی وارد شود، می توان از مواد ترمیمی تخصصی استفاده کرد. چسب های ساختمانی و صنعتی (به خصوص چسب های اپوکسی یا پلی استر) برای تزریق در ترک ها، ترمیم بخش های آسیب دیده و حتی اتصال میلگردهای انتظار یا تقویت موضعی بتن به کار می روند. این محصولات، راه حل های سریع و بادوامی برای بهسازی و تضمین یکپارچگی سقف فراهم می سازند.
مزایای تام تیرچه نسبت به تیرچه سنتی
استفاده از تام تیرچه، فراتر از یک تغییر در مصالح، یک بهینه سازی کامل در فرآیند طراحی و اجرای سقف است.
کاهش وزن سازه
تام تیرچه ها با طراحی بهینه و امکان استفاده از بلوک های پرکننده سبک تر (مانند فوم یا پلی استایرن)، وزن مرده سقف را به شکل قابل توجهی کاهش می دهند. کاهش وزن سقف به صورت آبشاری، نیاز به مقاطع بزرگ تر در ستون ها،دیوارها و فونداسیون را کاهش داده و در نهایت، هزینه های کلی سازه را تعدیل می کند.
افزایش سرعت اجرا
پیش ساخته بودن با کیفیت صنعتی، نیاز به قالب بندی های پیچیده و زمان بر در محل پروژه را از بین می برد . تام تیرچه ها با سرعت بسیار بالایی نصب می شوند،که این امر، چرخه ساخت هر طبقه را به شکل چشمگیری کوتاه می کند .
کاهش مصرف بتن و میلگرد
طراحی مهندسی شده تام تیرچه، منجر به استفاده بهینه از میلگردها تنها در نقاطی می شود که تنش های کششی یا برشی بالا هستند. همچنین،به دلیل استفاده از کفشک های بتنی کم حجم و بلوک های سبک، حجم بتن ریزی در محل کارگاه کاهش می یابد .
بهبود عملکرد لرزه ای
کاهش وزن مرده سازه،نیروی اینرسی وارده در هنگام زلزله را کاهش می دهد. علاوه بر این،یکپارچگی بالاتر و مقاومت بهتر اتصالات در تام تیرچه، سبب توزیع بهتر تنش ها در دال سقف شده و رفتار دیافراگم سقف در برابر بارهای جانبی را بهبود می بخشد.
کاهش ترک خوردگی با استفاده از ماستیک و درزگیر بتن
هرچند طراحی تام تیرچه به کاهش تنش های موضعی کمک می کند، اما سازه های بتنی در معرض عوامل محیطی و حرکتی هستند . برای محافظت از سقف در برابر نفوذ آب،رطوبت و مواد شیمیایی، استفاده از ماستیک و درزگیر بتن در محل درزهای انبساط و انقباض ضروری است. این مواد،انعطاف پذیری لازم را برای جذب حرکات سازه فراهم کرده و از ترک خوردگی های مخرب جلوگیری می کنند.
افزایش دوام سازه با اجرای صحيح و استفاده از افزودنی های بتن
دوام یک سقف بتنی صرفاً به مقاومت اولیه آن نیست،بلکه به توانایی آن در مقاومت در برابر محیط های مهاجم طی دهه های متمادی بستگی دارد . استفاده از افزودنی های بتن برای تولید بتنی با نفوذپذیری کم و مقاومت بالا، کلید تضمین این دوام است.
کاربردهای تام تیرچه در پروژه های ساختمانی
قابلیت های فنی و اقتصادی تام تیرچه،آن را به گزینه ای مناسب برای طیف گسترده ای از پروژه های ساختمانی تبدیل کرده است.
ساختمان های مسکونی
در ساختمان های مسکونی،کاهش ضخامت سقف و افزایش ارتفاع مفید طبقات، در کنار مزیت کاهش وزن و سهولت اجرا، تام تیرچه را به انتخابی پرطرفدار تبدیل کرده است .
پروژه های تجاری و اداری
در این نوع سازه ها،به دلیل نیاز به دهانه های بزرگ تر و بارهای بهره برداری سنگین تر، سیستم های سقف باید از ظرفیت باربری بالایی برخوردار باشند. طراحی انعطاف پذیر تام تیرچه پاسخگوی این نیازها است.
سازه های صنعتی
در سازه های صنعتی و زیرساختی که اغلب در معرض شرایط سخت محیطی و رطوبت بالا قرار دارند (مانند سقف انبارها یا پارکینگ های زیرزمینی)،دوام بتن سقف اهمیت فوق العاده ای می یابد.
نقش سیستم های آب بندی مانند واتر استاپ در سازه های دارای سقف بتنی
در سازه هایی که سقف ها به عنوان بام (Roof Garden)، پارکینگ یا در معرض تماس مستقیم با آب قرار دارند،مانند سقف بتنی مخازن یا طبقات زیرزمین، اجرای سیستم های آب بندی ضروری است. استفاده از واتر استاپ در محل درزهای اجرایی و انبساطی بتن، تضمین می کند که رطوبت از طریق بتن سقف نفوذ نکند و دوام آرماتورها و کیفیت کلی سازه حفظ شود.
نحوه اجرای تام تیرچه
اجرای صحیح تام تیرچه نیازمند دقت و رعایت استانداردهای فنی است تا از یکپارچگی سازه ای سقف اطمینان حاصل شود.
آماده سازی بستر
پس از اجرای تیرهای اصلی، نوبت به نصب شمع بندی زیر سقف می رسد. شمع بندی باید دقیق و تراز باشد . سپس،تام تیرچه ها در فواصل استاندارد (بر اساس ابعاد بلوک های پرکننده) روی تیرهای اصلی قرار می گیرند.
نصب تیرچه ها
تیرچه ها باید با توجه به جهت گیری نقشه و دهانه ها نصب شوند. استفاده از بلوک های پرکننده (فوم یا بلوک سیمانی) بین تیرچه ها، قالب بندی نهایی را شکل می دهد . نصب میلگردهای افت و حرارت (مش بندی روی سقف) و همچنین میلگردهای تقویتی سر تیرچه ها، آخرین مرحله پیش از بتن ریزی است.
بتن ریزی و عمل آوری
بتن ریزی باید به صورت یکپارچه و در کمترین زمان ممکن انجام شود . تراکم مناسب بتن در دال پوششی اهمیت حیاتی دارد .
اهميت استفاده از افزودنی های بتن برای افزايش روانی و مقاومت
برای اطمینان از اینکه بتن پوششی (Top Slab) تمامی فضای خالی اطراف میلگردها را پر کند و به یکپارچگی کامل با کفشک تام تیرچه برسد،استفاده از روان کننده ها و فوق روان کننده ها ضروری است . این مواد، روانی بتن را افزایش داده و نیاز به ویبره بیش از حد را که ممکن است باعث جداشدگی دانه بندی شود،کاهش می دهند . در نهایت،عمل آوری صحیح بتن (Curing) باید بلافاصله پس از گیرش اولیه با استفاده از مواد عمل آورنده یا روش های سنتی (آب دهی) آغاز شود.
(لینک داخلی به صفحه محصولات افزودنی های بتن)
کنترل درزها و استفاده از ماستیک و درزگیر بتن
پس از اجرای بتن و در مراحل نازک کاری،هرگونه درز انبساطی یا اجرایی در سقف باید با دقت توسط ماستیک و درزگیر بتن پر شود. این اقدام، خطوط دفاعی سازه را در برابر نفوذ آب و مواد شیمیایی تقویت می کند.
(لینک داخلی به صفحه محصولات ماستیک و درزگیر بتن)
تفاوت تام تیرچه با سایر سیستم های سقفی
برای درک کامل برتری تام تیرچه، مقایسه آن با سایر سیستم های رایج ضروری است .
مقایسه با تیرچه بلوک سنتی
| ویژگی |
تام تیرچه |
تیرچه بلوک سنتی |
| کیفیت تولید |
صنعتی، با کنترل کیفیت بالا و بتن پرمقاومت (C30 به بالا) |
کارگاهی، با ریسک خطای انسانی و مقاومت بتن پایین تر |
| وزن مرده |
کمتر و سبک تر |
سنگین تر |
| سرعت اجرا |
بسیار بالا |
متوسط |
| عملکرد لرزه ای |
بهتر به دلیل کاهش وزن و اتصالات مطمئن تر |
ضعیف تر (در صورت عدم اجرای صحیح دال) |
مقایسه با دال بتنی (Solid Slab)
دال های بتنی اگرچه عملکرد لرزه ای بسیار خوبی دارند، اما سنگینی ذاتی آن ها، هزینه های فونداسیون و ستون ها را به شدت افزایش می دهد . تام تیرچه با حفظ سختی دال (دیافراگم)،وزن را کاهش می دهد و در عین حال، مصرف بتن و آرماتور را نسبت به دال های ضخیم بهینه سازی می کند.
مقایسه اقتصادی و اجرایی
با وجود اینکه ممکن است قیمت اولیه هر متر طول تام تیرچه کمی بالاتر از تیرچه سنتی باشد، اما صرفه جویی در وزن سازه، کاهش حجم بتن ریزی، و صرفه جویی قابل توجه در زمان اجرای پروژه، باعث می شود که در مقیاس کلی پروژه،تام تیرچه یک گزینه اقتصادی تر و منطقی تر باشد .
اشاره به نقش محصولات مکمل مانند چسب های ساختمانی و صنعتی در بهسازی سازه: در هر سه نوع سیستم سقف،در صورت بروز مشکلات سازه ای یا نیاز به تقویت پس از بهره برداری، محصولات تخصصی (مانند چسب های کاشت میلگرد یا اپوکسی های ترمیمی) از کلینیک بتن می توانند نقش حیاتی در حفظ و افزایش طول عمر سقف ایفا کنند .
(لینک داخلی به صفحه محصولات چسب های ساختمانی و صنعتی)
نقش محصولات مکمل بتن در افزایش عملکرد تام تیرچه
استفاده از سیستم تام تیرچه،به منزله انتخاب بهترین زیرساخت است؛ اما این زیرساخت برای رسیدن به حداکثر پتانسیل خود، نیازمند محافظت و بهینه سازی توسط محصولات تخصصی کلینیک بتن است .
ماستیک و درزگیر بتن برای جلوگیری از نفوذ رطوبت
آب دشمن اصلی دوام سازه های بتنی است. نفوذ آب از طریق درزهای سقف (به ویژه در سقف های پارکینگ یا بام ها) باعث خوردگی آرماتورها و تخریب بتن می شود.
- کاربرد در تام تیرچه: درزگیرهای پلی یورتان یا قیری، انعطاف پذیری لازم را برای درزهای انقباضی فراهم کرده و از نفوذ آب جلوگیری می کنند.
(لینک داخلی به صفحه محصولات ماستیک و درزگیر بتن)
چسب های ساختمانی و صنعتی برای ترمیم و اتصال
در پروژه های بازسازی یا هنگامی که نیاز به کاشت میلگرد یا اتصال المان های جدید به سقف تام تیرچه وجود دارد، چسب های تخصصی بتن ضروری هستند.
- کاربرد در تام تیرچه: چسب های اپوکسی برای ترمیم شکستگی ها یا اتصال بتن قدیمی به بتن جدید (مانند اتصال ستون ها یا دیوارهای برشی روی سقف).
(لینک داخلی به صفحه محصولات چسب های ساختمانی و صنعتی)
واتر استاپ برای آب بندی سازه های بتنی
در سقف هایی که دارای اتصال دال به دیوار یا نقاط بحرانی هستند (مانند سقف سازه های زیرزمینی)، واتر استاپ به عنوان یک سد دائمی در برابر نفوذ آب عمل می کند .
- کاربرد در تام تیرچه: نصب واتر استاپ در درزهای اجرایی پیرامونی سقف برای تضمین آب بندی کامل .
(لینک داخلی به صفحه محصولات واتر استاپ)
افزودنی های بتن برای بهبود خواص مکانیکی و دوام
همان طور که در تولید تام تیرچه از افزودنی ها استفاده می شود، در محل اجرای دال پوششی نیز برای دستیابی به بتنی با روانی بالا، مقاومت نهایی بهتر و کاهش جمع شدگی، استفاده از انواع مختلف افزودنی الزامی است .
- کاربرد در تام تیرچه: فوق روان کننده ها، مواد حباب زا برای افزایش مقاومت در برابر سیکل های یخ بندان (در مناطق سردسیر) و الیاف های تقویت کننده برای کنترل ترک های سطحی.
جمع بندی
تام تیرچه یک راه حل فنی و مهندسی پیشرفته است که مزایای متعددی از جمله کاهش وزن، افزایش سرعت ساخت،و بهبود قابل توجه عملکرد لرزه ای را به همراه دارد. انتخاب این سیستم، نشان دهنده تعهد سازنده به کیفیت و بهره وری اقتصادی در بلندمدت است.
برای آن دسته از مهندسان و پیمانکارانی که به دنبال حداکثر بهره وری و دوام در سازه های خود هستند،ترکیب سیستم های نوین مانند تام تیرچه با محصولات مکمل بتن باکیفیت، امری اجتناب ناپذیر است . دوام سازه تنها به طراحی اولیه بستگی ندارد، بلکه به انتخاب مصالحی است که از آن محافظت می کنند.
