ورق های FRP با ویژگی های منحصربه فردی نظیر نسبت مقاومت به وزن فوق العاده بالا،مقاومت شیمیایی عالی و سهولت اجرا، راهگشای مهندسان در تقویت تیرها، ستون ها، دال ها و دیوارهای برشی بوده اند. با این حال، ورود به بازار خرید و اجرای FRP مستلزم درک عمیق از ماهیت این مواد،تنوع قیمت ها و انتخاب شرکت های اجرایی معتبر است.
هدف از این مقاله تخصصی از سوی کلینیک بتن، نه صرفاً ارائه یک لیست قیمت ثابت و غیرقابل تغییر، بلکه تحلیل جامع بازه قیمتی انواع ورق های FRP و معرفی معیارهای انتخاب شرکت های متخصص مقاوم سازی است. ما همچنین ارتباط حیاتی محصولات مکمل بتن – از جمله چسب های ساختمانی،واتر استاپ ها و ماستیک ها که توسط کلینیک بتن عرضه می شوند – را با موفقیت پروژه های FRP برجسته خواهیم کرد .
ورق FRP چیست و چه کاربردی در مقاوم سازی دارد؟
FRP مخفف Fiber Reinforced Polymer (پلیمر تقویت شده با الیاف) است . این ماده ترکیبی از دو جزء اصلی است: الیاف تقویت کننده (مانند کربن، شیشه یا آرامید) که وظیفه تحمل تنش های کششی بالا را بر عهده دارند، و یک رزین پلیمری (اغلب اپوکسی) که نقش ماتریس،محافظت از الیاف و انتقال بارها را ایفا می کند.
نقش FRP در تقویت سازه های بتنی و فلزی
هنگامی که یک سازه بتنی به دلیل عوامل محیطی، بارگذاری بیش از حد،یا نقص طراحی نیاز به تقویت دارد، FRP به روش های زیر به کار می رود:
- افزایش ظرفیت خمشی: با نصب ورق های FRP در ناحیه کششی تیرها و دال ها .
- محصورشدگی (Confinement): پیچیدن FRP به دور ستون ها برای افزایش مقاومت فشاری و شکل پذیری سازه . این امر در مقاوم سازی لرزه ای حیاتی است.
- تقویت برشی: نصب FRP به صورت نواری یا U شکل روی جان تیرها برای مقابله با شکست برشی.
مزایای FRP نسبت به روش های سنتی
| ویژگی |
FRP (الیاف پلیمری) |
روش های سنتی (شاتکریت، ژاکت فلزی) |
| وزن مرده |
بسیار کم (باعث افزایش وزن سازه نمی شود) |
بالا |
| سرعت اجرا |
بالا و بدون نیاز به قالب بندی گسترده |
پایین و زمان بر |
| مقاومت شیمیایی |
عالی در برابر محیط های خورنده و قلیایی |
متغیر |
| ضخامت نهایی |
بسیار ناچیز (کمتر از چند میلی متر) |
زیاد (کاهش فضای مفید) |
| مقاومت کششی |
بسیار بالا |
محدودتر |

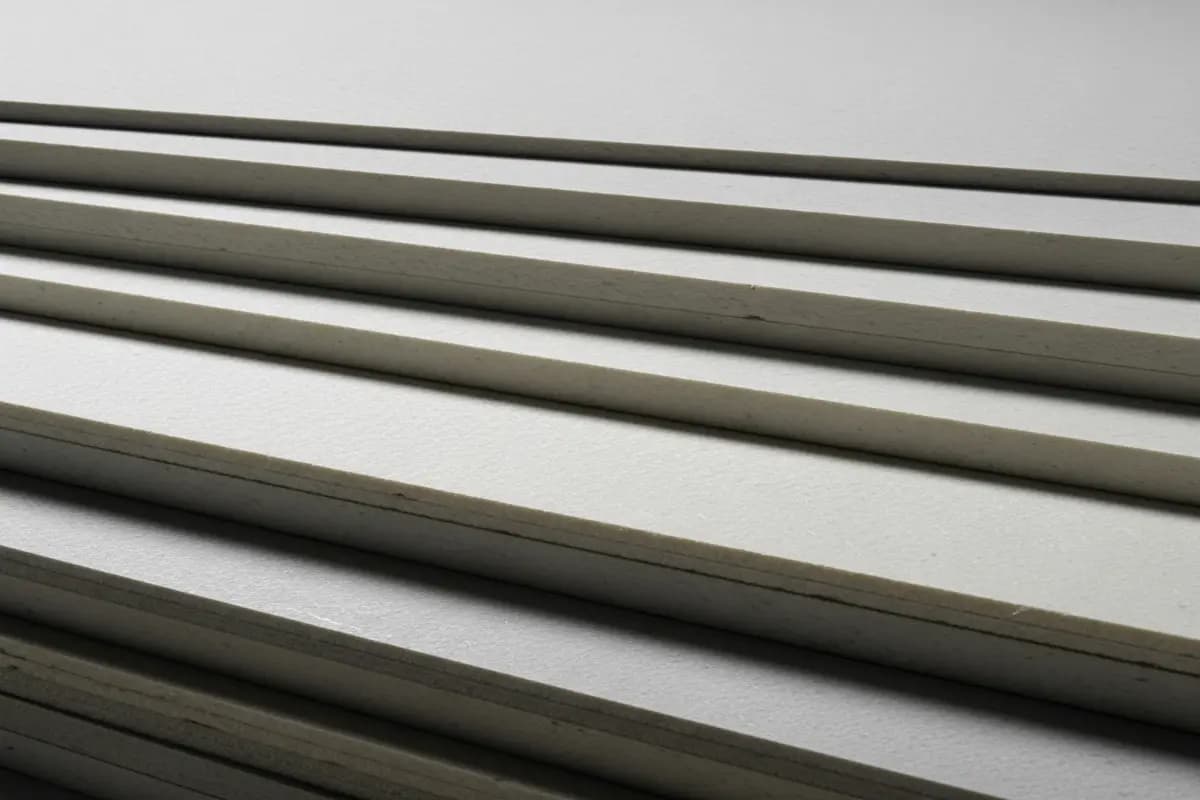

انواع ورق های FRP مورد استفاده در مقاوم سازی
انتخاب نوع الیاف،اصلی ترین عامل تعیین کننده قیمت، خواص مکانیکی و کاربرد نهایی FRP است.
۱. ورق FRP کربن (CFRP)
CFRP (Carbon Fiber Reinforced Polymer) از الیاف کربنی با مقاومت کششی و مدول الاستیسیته بسیار بالا ساخته می شود .
- مزایا: بالاترین مقاومت مکانیکی، وزن بسیار کم،مقاومت خستگی عالی.
- کاربردها: پروژه های حیاتی که نیاز به تحمل تنش های بسیار بالا دارند؛ تقویت لرزه ای ستون ها و تیرهای اصلی؛ پل ها و مخازن تحت فشار.
- نکته تخصصی: CFRP گران ترین نوع الیاف FRP است، اما در بسیاری از موارد به دلیل کارایی بی نظیر، تنها گزینه فنی ممکن است .
۲ . ورق FRP شیشه (GFRP)
GFRP (Glass Fiber Reinforced Polymer) از الیاف شیشه ای (معمولاً E-Glass) ساخته می شود.
- مزایا: مقرون به صرفه ترین نوع الیاف، عایق الکتریکی بودن،مقاومت خوب در برابر خوردگی.
- کاربردها: تقویت المان های ثانویه، سازه های آبی،محصورشدگی ستون ها، تقویت سازه هایی که نیاز به مقاومت کششی متوسط دارند.
- نکته تخصصی: مقاومت کششی GFRP کمتر از CFRP است،اما هزینه اجرای FRP را به شکل قابل توجهی کاهش می دهد .
۳. ورق FRP آرامید (AFRP)
AFRP (Aramid Fiber Reinforced Polymer) از الیاف کولار یا آرامید ساخته می شود.
- مزایا: مقاومت عالی در برابر ضربه و خستگی،چقرمگی بالا .
- کاربردها: تقویت سازه هایی که در معرض بارهای ضربه ای قرار دارند (مانند برخی سازه های نظامی یا صنعتی) و پروژه های نیازمند مقاومت دینامیکی بالا.
- نکته تخصصی: AFRP به ندرت در مقاوم سازی عمومی سازه های بتنی استفاده می شود و کاربرد آن بیشتر در موارد خاص است.

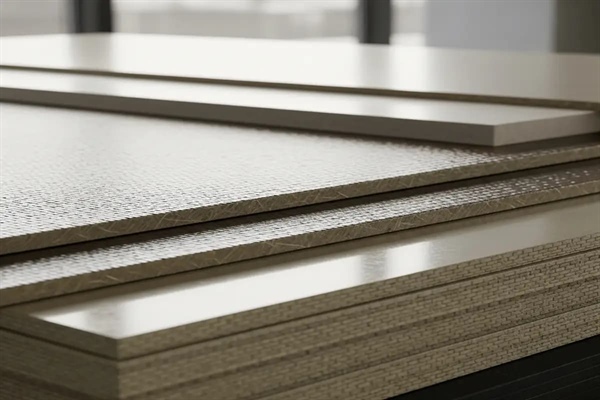

تحلیل جامع: لیست قیمت انواع ورق های FRP (بازه قیمتی و عوامل تعیین کننده)
دستیابی به "لیست قیمت ورق FRP" قطعی و ثابت در بازار ایران تقریباً غیرممکن است، زیرا این قیمت ها به شدت تحت تأثیر نوسانات ارزی،برند سازنده (وارداتی/داخلی) و مشخصات فنی محصول قرار دارند. با این حال، ما بازه های قیمتی تحلیلی را برای درک فضای بازار ارائه می دهیم.
هشدار مهم: ارقام زیر صرفاً برای تحلیل بازار و درک اختلاف قیمتی میان محصولات مختلف درج شده اند و کلینیک بتن اکیداً توصیه می کند برای خرید پروژه حتماً استعلام به روز گرفته شود.
بازه قیمتی ورق های FRP (تقریبی،بر حسب متر مربع)
| نوع الیاف (Sheet/Fabric) |
مشخصات فنی (گرماژ رایج) |
بازه قیمتی تقریبی (ریال بر متر مربع) |
ملاحظات تخصصی |
| ورق FRP کربن (CFRP) |
۳۰۰ گرم بر متر مربع (تک جهته) |
[بالا تا بسیار بالا] |
بالاترین مقاومت،حساسیت زیاد به نوسانات ارزی . |
| ورق FRP کربن (CFRP) |
۲۰۰ گرم بر متر مربع (تک جهته) |
[متوسط به بالا] |
پرکاربردترین نوع در پروژه های عمومی . |
| ورق FRP شیشه (GFRP) |
۳۰۰ تا ۴۵۰ گرم بر متر مربع |
[پایین تا متوسط] |
مقرون به صرفه، مناسب برای سازه های با بار متوسط. |
عوامل مؤثر بر نوسان قیمت خرید ورق FRP
- گرماژ الیاف (وزن در متر مربع): با افزایش گرماژ (مانند ۴۰۰ گرم به جای ۲۰۰ گرم)،مقدار مواد خام به کاررفته بیشتر شده و قیمت FRP به صورت خطی افزایش می یابد.
- مدول الاستیسیته و مقاومت کششی: الیاف با مدول بالا (High Modulus) که مقاومت بیشتری دارند،گران تر از الیاف استاندارد (Standard Modulus) هستند.
- عرض و طول رول: معمولاً خرید رول های استاندارد (مثلاً عرض ۳۰ یا ۵۰ سانتی متر) اقتصادی تر از برش های سفارشی است .
- کشور سازنده و برند: برندهای اروپایی و آمریکایی معمولاً قیمت بالاتری نسبت به برندهای آسیایی دارند، اگرچه محصولات داخلی با کیفیت استاندارد نیز در دسترس هستند.
هزینه های جانبی اجرای مقاوم سازی با FRP و نقش مواد کمکی کلینیک بتن
توجه به این نکته ضروری است که هزینه نهایی اجرای مقاوم سازی با FRP صرفاً محدود به "لیست قیمت ورق FRP" نیست . هزینه های جانبی،که کیفیت آن ها مستقیماً بر دوام سیستم تأثیر می گذارد، سهم قابل توجهی از بودجه را به خود اختصاص می دهند.
۱ . آماده سازی سطح بتن
آماده سازی شامل ساب زنی، تمیزکاری و ترمیم سطحی بتن است. اگر سطح بتن آسیب دیده یا دارای ترک باشد، لازم است از محصولات ماستیک و درزگیر بتن و همچنین مواد ترمیم کننده ویژه کلینیک بتن استفاده شود تا سطح کاملاً صاف، تمیز و عاری از هرگونه آلاینده ای باشد. عدم آماده سازی صحیح، سبب کاهش چسبندگی و شکست زودرس سیستم FRP می شود .
۲ . چسب و رزین اپوکسی (مهم ترین عامل انتقال بار)
ورق های FRP توسط چسب ها و رزین های تخصصی اپوکسی به سطح بتن متصل می شوند . کیفیت این چسب ها (که باید دارای مقاومت کششی و برشی بالا باشند) از اهمیت بالایی برخوردار است .
اشاره تخصصی: چسب های ساختمانی و صنعتی ارائه شده توسط کلینیک بتن برای اجرای FRP، نقش حیاتی در انتقال صحیح تنش ها از سازه بتنی به الیاف ایفا می کنند . تأمین چسب استاندارد، گام اصلی در تضمین دوام مقاوم سازی است.
۳ . نیروی متخصص اجرا و کنترل کیفیت
هزینه اجرای FRP، شامل دستمزد تیم متخصص و تجهیزات است. اجرای ناصحیح (مانند وجود حباب هوا زیر الیاف یا عدم اختلاط صحیح رزین) کل سرمایه گذاری را به خطر می اندازد . کنترل کیفیت پس از اجرا (Pull-off Test) نیز جزئی از این هزینه هاست .
معرفی تحلیلی فضای شرکت های مقاوم سازی سازه در ایران
بازار مقاوم سازی با FRP در ایران دارای تنوع بالایی از شرکت هاست . برای مهندسان و کارفرمایان،انتخاب یک شرکت معتبر بیش از یافتن ارزان ترین قیمت است. رویکرد ما در اینجا،معرفی معیارها به جای تبلیغ مستقیم است.
شرکت های فعال در این حوزه معمولاً در یکی از دسته بندی های زیر قرار می گیرند:
| دسته شرکت |
وظیفه اصلی |
معیار کلیدی انتخاب |
| شرکت های مشاوره و طراحی |
انجام محاسبات فنی، تهیه نقشه های اجرایی، تأیید آیین نامه ای (مانند ACI 440) |
سابقه تأیید نقشه های مقاوم سازی در مراجع قانونی. |
| شرکت های تأمین متریال FRP |
واردات یا تولید الیاف، رزین و چسب FRP |
داشتن گواهینامه فنی و ارائه برگه آنالیز محصول (TDS). |
| شرکت های اجرایی مقاوم سازی |
اجرای فیزیکی عملیات طبق نقشه ها |
رزومه اجرایی،تیم فنی متخصص و سابقه تست موفقیت آمیز. |
ویژگی های ضروری یک شرکت مقاوم سازی معتبر
هنگام خرید ورق FRP و عقد قرارداد اجرای FRP، به شاخص های زیر توجه کنید:
- رزومه اجرایی قوی: شرکت باید در پروژه های مشابه،سابقه موفقیت آمیز داشته باشد.
- تیم مهندسی متخصص و گواهینامه های اجرا: اجرای FRP یک هنر نیست،بلکه یک علم است که نیاز به تخصص دارد.
- استفاده از متریال استاندارد: اصرار بر استفاده از محصولات دارای استاندارد بین المللی و داخلی (مانند محصولات تأمینی کلینیک بتن در حوزه چسب ها و ترمیم کننده ها).
- تعهد به رعایت آیین نامه ها: اجرای عملیات باید کاملاً مطابق با الزامات ACI 440 یا سایر آیین نامه های معتبر بین المللی باشد.
- ارائه ضمانت نامه کتبی: شرکت باید ضمانت عملکرد سیستم را برای یک بازه زمانی معقول ارائه دهد .
نقش محصولات مکمل بتن در تضمین دوام سیستم FRP (تخصص کلینیک بتن)
مهندسان اغلب بر مقاومت الیاف کربن تمرکز می کنند، اما فراموش می کنند که سیستم FRP تنها به اندازه ضعیف ترین حلقه اش دوام خواهد آورد. این حلقه ضعیف می تواند مربوط به ضعف در زمینه آب بندی یا ترک های فعال در بتن باشد .
کنترل ترک و نفوذ آب قبل از اجرای FRP
آب و مواد شیمیایی که از طریق ترک های بتن نفوذ می کنند، می توانند به مرور زمان پیوند میان چسب FRP و بتن را تضعیف کرده و سبب جدایی (Debonding) شوند . بنابراین، دوام مقاوم سازی با FRP مستلزم:
۱ . آب بندی سازه های مقاوم سازی شده
در سازه های زیرزمینی، مخازن یا بخش هایی که در معرض رطوبت دائم هستند،لازم است قبل از اجرای FRP، آب بندی قطعی انجام شود . استفاده از واتر استاپ (در درزهای اجرایی و انبساطی) و مواد آب بند پلیمری پیش از اعمال رزین اپوکسی،از نفوذ رطوبت جلوگیری می کند. کلینیک بتن طیف کاملی از واتر استاپ های استاندارد را برای این منظور ارائه می دهد .
۲. مدیریت ترک های فعال
ترک هایی که تحت بارگذاری باز و بسته می شوند، سیستم FRP را تحت تنش های غیرقابل قبول قرار می دهند . پیش از اجرای الیاف، این ترک ها باید با مواد ماستیک و درزگیر بتن مخصوص که توسط کلینیک بتن تأمین می شود،تزریق و تثبیت گردند.
۳. بهبود کیفیت بتن پایه
اگر سازه اصلی دارای بتن با کیفیت پایین باشد،پیوند چسب FRP ضعیف خواهد بود. در این حالت، استفاده از افزودنی های بتن پیشرفته در ترمیم یا ساخت لایه های جدید بتن، می تواند مقاومت فشاری و دوام شیمیایی سطح را به طور چشمگیری افزایش دهد . این محصولات شامل روان کننده ها، دیرگیرکننده ها و افزودنی های کاهش نفوذپذیری آب هستند که توسط کلینیک بتن با بالاترین کیفیت ارائه می شوند.
مقایسه اقتصادی بلندمدت: مقاوم سازی با FRP در برابر روش های سنتی
اگرچه قیمت خرید ورق FRP کربن در نگاه اول ممکن است بالا به نظر برسد،اما در تحلیل اقتصادی بلندمدت، FRP اغلب برنده میدان است .
۱. سرعت اجرا و کاهش زمان توقف بهره برداری
در پروژه های صنعتی یا زیرساختی (مانند بیمارستان ها یا پل ها)،زمان "توقف بهره برداری" (Downtime) بسیار گران تمام می شود. سرعت اجرای FRP بسیار بالاتر از روش هایی نظیر ژاکت بتنی یا فلزی است که نیاز به قالب بندی و عمل آوری دارند. این صرفه جویی در زمان، هزینه های غیرمستقیم پروژه را به شکل چشمگیری کاهش می دهد .
۲. کاهش وزن مرده و صرفه جویی در فونداسیون
افزودن وزن ناچیز FRP برخلاف ژاکت بتنی که وزن مرده سازه را افزایش می دهد، تأثیری بر فونداسیون و نیروهای لرزه ای ندارد. این امر به خصوص در ساختمان های بلند یا سازه های دارای ضعف فونداسیون، یک مزیت اقتصادی و فنی غیرقابل جایگزین است.
۳. دوام بالا و نیاز کمتر به تعمیرات آتی
در صورت استفاده از چسب FRP استاندارد و اجرای صحیح (با تمرکز بر آماده سازی سطح که توسط محصولات کلینیک بتن انجام می شود)، دوام سیستم FRP به ده ها سال می رسد،که نیاز به تعمیر و نگهداری های مکرر و پرهزینه را از بین می برد.
جمع بندی
مقاوم سازی با FRP یک سرمایه گذاری حیاتی در حفظ سرمایه های ملی و تضمین ایمنی سازه هاست . انتخاب هوشمندانه متریال و تیم اجرا، دو رکن اصلی موفقیت در پروژه های تقویت سازه بتنی با FRP است .
