مدول نرمی ماسه چیست؟

در بحث مصالح ریزدانه،یعنی ماسه،پارامتری وجود دارد که مهندسان و متخصصان بتن بدون آن قادر به طراحی یک مخلوط بهینه نیستند: مدول نرمی ماسه (Fineness Modulus). این عدد جادویی، که اغلب نادیده گرفته می شود یا به درستی درک نمی شود،کلید کنترل خواص بتن تازه و سخت شده است .

این مقاله از کلینیک بتن با هدف آموزش عمیق و کاربردی،به بررسی کامل این شاخص حیاتی می پردازد. مخاطب اصلی این محتوا مهندسان عمران،مجریان بتن و تمامی فعالان صنعت ساختمان هستند که به دنبال درک این موضوع حیاتی و بهبود کیفیت پروژه های خود از طریق انتخاب صحیح مصالح و بهره گیری از محصولات تخصصی نظیر افزودنی های بتن،ماستیک و درزگیر بتن و چسب های ساختمانی و صنعتی هستند.

مدول نرمی ماسه (FM) چیست؟ تعریف ساده و تخصصی

زمانی که مهندسان درباره کیفیت ماسه صحبت می کنند، صرفاً به این موضوع اشاره ندارند که ماسه چقدر ریز یا زبر است؛ بلکه به نحوه توزیع اندازه های مختلف دانه ها در یک نمونه واحد اشاره می کنند . مدول نرمی، یک شاخص عددی است که این توزیع دانه بندی را در قالب یک عدد واحد خلاصه می کند.

مفهوم عددی مدول نرمی

مدول نرمی (FM)، یک عدد شاخص بدون واحد است که از نتایج آزمایش الک (غربال گری) ماسه به دست می آید. این عدد میزان کلی ریزدانه ها و زبردانه ها را در یک نمونه مشخص می کند.

• تعریف تخصصی: مدول نرمی، مجموع درصدهای تجمعی باقی مانده ماسه بر روی مجموعه ای از الک های استاندارد (الک هایی که از مش ۴.۷۵ میلی متر شروع شده و به طور متوالی به الک های ۲ .۳۶ میلی متر، ۱ .۱۸ میلی متر،۰ .۶۰ میلی متر،۰.۳۰ میلی متر و ۰.۱۵ میلی متر ختم می شوند) تقسیم بر ۱۰۰ است .
• تفسیر نتیجه: هرچه عدد مدول نرمی (FM) بزرگتر باشد،ماسه زبرتر (درشت تر) است؛ یعنی درصد بیشتری از دانه ها روی الک های درشت تر باقی مانده اند. در مقابل، هرچه FM کوچک تر باشد (مثلاً زیر ۲.۰)،ماسه نرم تر (ریزدانه تر) است .

نقش FM ماسه در دانه بندی مصالح ریزدانه

دانه بندی بهینه ماسه برای دستیابی به یک مخلوط بتن با حداقل فضای خالی (Void) و حداکثر چگالی لازم است . FM صرفاً یک ابزار سریع برای بررسی انطباق دانه بندی با مشخصات استاندارد است. ماسه ای که FM آن در محدوده مطلوب قرار دارد، تضمین می کند که ذرات ریز، فضاهای خالی بین ذرات درشت را پر می کنند و در نتیجه، نیاز به خمیر سیمان کمتری برای پوشاندن تمام سطوح وجود خواهد داشت .

اگر ماسه بیش از حد ریز باشد (FM پایین)، سطح ویژه (Specific Surface Area) آن به شدت افزایش می یابد . این افزایش سطح باعث می شود که برای تر شدن و پوشانده شدن کامل دانه ها،نیاز به آب یا خمیر سیمان بیشتری باشد، که مستقیماً مقاومت بتن را کاهش می دهد .

نحوه محاسبه مدول نرمی ماسه

محاسبه مدول نرمی،یک فرایند آزمایشگاهی استاندارد است که باید طبق دستورالعمل های مرجع مانند ASTM C136 یا استاندارد ملی ایران (ISIRI 302) انجام شود .

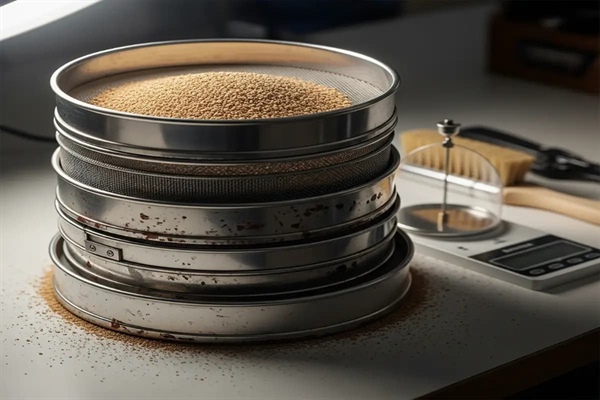

مراحل آزمایش الک

۱ . آماده سازی نمونه: ابتدا نمونه ای از ماسه که نماینده کل بچ باشد،به آزمایشگاه منتقل شده و در آون (Oven) خشک می شود تا تمامی رطوبت سطحی و درونی آن کاملاً حذف گردد. وزن اولیه نمونه (مثلاً ۵۰۰ گرم یا ۱۰۰۰ گرم) به دقت ثبت می شود . ۲ . غربال گری: نمونه خشک شده بر روی مجموعه ای از الک های استاندارد (شامل الک های ۴ .۷۵،۲ .۳۶،۱.۱۸، ۰.۶۰،۰.۳۰ و ۰ .۱۵ میلی متر) که به ترتیب روی هم قرار گرفته اند، ریخته شده و عملیات لرزش (Sieving) انجام می شود تا جداسازی دانه ها کامل گردد. ۳. وزن کردن باقی مانده: وزن ماسه باقی مانده بر روی هر الک به طور جداگانه اندازه گیری می شود.

فرمول محاسبه FM

پس از اندازه گیری وزن باقی مانده روی هر الک،محاسبات زیر انجام می گیرد:

1. محاسبه درصد باقی مانده روی هر الک:

$$\text{درصد باقی مانده} = \left( \frac{\text{وزن باقی مانده روی الک}}{\text{وزن کل نمونه خشک}} \right) \times 100$$

1. محاسبه درصد تجمعی باقی مانده: درصد تجمعی باقی مانده روی هر الک،مجموع درصد باقی مانده روی آن الک و الک های درشت تر از آن است.
2. محاسبه مدول نرمی (FM): مدول نرمی از طریق جمع بستن درصدهای تجمعی باقی مانده روی الک های استاندارد (از الک ۴ .۷۵ میلی متر تا الک ۰.۱۵ میلی متر) و تقسیم مجموع بر عدد ۱۰۰ به دست می آید .

$$\text{FM} = \frac{\sum (\text{درصد تجمعی باقی مانده روی الک های استاندارد})}{\text{۱۰۰}}$$

این فرآیند، اطمینان می دهد که شاخص FM به دست آمده، معیاری دقیق از توزیع دانه بندی ماسه مورد استفاده در طراحی مخلوط بتن است .

استاندارد مدول نرمی ماسه برای بتن

آیا هر عدد مدول نرمی برای بتن م��اسب است؟ پاسخ منفی است. مهندسان بتن بر اساس نوع سازه و الزامات مقاومت، بازه ای مشخص را برای FM تعیین می کنند تا به یک کارایی و مقاومت مطلوب برسند.

بازه مجاز مدول نرمی

به طور کلی، برای تولید بتن سازه ای معمولی، ماسه باید دارای مدول نرمی در بازه ۲ .۳ تا ۳ .۱ باشد .

• ماسه متوسط (ایده آل): این بازه (حدود ۲ .۵ تا ۲.۹) بهترین حالت را ایجاد می کند،زیرا توزیع دانه ها به گونه ای است که کمترین فضای خالی را ایجاد کرده و کارایی خوبی را با حداقل نیاز به آب فراهم می نماید.
• ماسه زبر (FM بالا،> ۳ .۱): ماسه ای که بیش از حد زبر است، منجر به ایجاد یک بتن "خشک" (Harsh) می شود. این بتن کارایی پایینی داشته،سخت ریخته و متراکم می شود و احتمال جداشدگی (Segregation) سنگدانه ها در آن بالاست.
• ماسه نرم (FM پایین،< ۲.۳): این ماسه دارای ریزدانه های فراوان است . همان طور که قبلاً ذکر شد، ریزدانه ها سطح ویژه را به شدت بالا می برند،مصرف آب را افزایش داده و در صورت ثابت نگه داشتن نسبت آب به سیمان،روانی بتن به شدت کاهش می یابد یا برای دستیابی به روانی لازم،باید آب زیادی اضافه شود که این امر به کاهش مقاومت فشاری منجر می گردد .

تأثیر خروج از محدوده استاندارد

خروج مدول نرمی از بازه ایده آل (چه به سمت زبری و چه به سمت نرمی) مستقیماً هزینه های تولید بتن را افزایش می دهد و ریسک های اجرایی را بالا می برد:

1. افزایش سیمان: برای جبران کارایی ضعیف یا پر کردن فضای خالی ناشی از دانه بندی نامناسب،ممکن است نیاز به استفاده از سیمان بیشتری باشد .
2. نیاز به اصلاح با افزودنی: در صورتی که نتوان منبع ماسه را تغییر داد،مهندس مجبور است از انواع افزودنی های بتن مانند فوق روان کننده ها برای بازیابی کارایی یا حباب سازها برای بهبود قابلیت پمپ شدن استفاده کند که این امر هزینه های مصالح را بالا می برد.
3. کاهش دوام: دانه بندی ضعیف باعث افزایش نفوذپذیری بتن شده و دوام در برابر چرخه های یخ زدگی و ذوب شدن یا حملات شیمیایی را کاهش می دهد .

تأثیر مدول نرمی ماسه بر خواص بتن

درک اینکه مدول نرمی ماسه چیست،تنها نیمی از کار است؛ مهم تر، درک تأثیرات آن بر عملکرد کلیدی بتن است . این تأثیرات بر خواص بتن تازه (کارایی) و خواص بتن سخت شده (مقاومت و دوام) مشهود است .

۱. کارایی و روانی بتن

کارایی بتن (Workability)،یعنی سهولت ریختن و متراکم کردن آن،مهم ترین خاصیتی است که تحت تأثیر مدول نرمی قرار می گیرد.

• ماسه نرم (FM پایین): نیاز به آب زیاد دارد. ذرات بسیار ریز همانند یک اسفنج عمل می کنند و سطح زیادی برای پوشش ایجاد می کنند. اگر آب کافی اضافه نشود، بتن بسیار سفت خواهد بود. اگر آب زیاد شود (برای افزایش روانی)، نسبت آب به سیمان بالا رفته و مقاومت کاهش می یابد و خطر جمع شدگی (Shrinkage) و خزش افزایش می یابد.
• ماسه زبر (FM بالا): به دلیل فقدان ریزدانه ها، مخلوط حالت "فقیر" (Lean) پیدا می کند . بتن خشن بوده، اصطکاک داخلی بالایی دارد و پمپ شدن آن دشوار است . همچنین، احتمال جداشدگی ماسه از سنگدانه های درشت بالا می رود .

۲. مقاومت فشاری

تأثیر مدول نرمی بر مقاومت فشاری غیرمستقیم است و از طریق دو مکانیزم عمل می کند:

1. حداقل کردن فضای خالی: دانه بندی بهینه (FM متوسط) باعث می شود دانه ها به خوبی کنار هم قرار گیرند،فضای خالی را به حداقل برسانند و در نتیجه چگالی و مقاومت بتن افزایش یابد.
2. نسبت آب به سیمان: همانطور که ذکر شد، استفاده از ماسه بسیار نرم، مهندس را وادار به افزایش آب می کند تا روانی حفظ شود . افزایش نسبت آب به سیمان (W/C) اصلی ترین عامل کاهش مقاومت فشاری است .

۳. جمع شدگی و ترک خوردگی

ماسه ریزدانه (FM پایین) نیاز به خمیر سیمان بیشتری برای پوشش دهی دارد . افزایش خمیر سیمان در واحد حجم بتن، منجر به افزایش پتانسیل جمع شدگی (Drying Shrinkage) می شود . هنگامی که بتن خشک می شود،این جمع شدگی می تواند تنش های کششی ایجاد کند که نتیجه آن ترک خوردگی های زودرس و کاهش دوام سازه است. انتخاب مدول نرمی مناسب، با بهینه سازی حجم خمیر سیمان،این ریسک ها را کاهش می دهد.

۴ . مصرف سیمان و افزودنی های بتن

مهندسان در کلینیک بتن همواره توصیه می کنند که اگر منبع ماسه دارای مدول نرمی خارج از محدوده استاندارد است، به جای افزایش مصرف سیمان،از افزودنی های بتن استفاده شود .

• مدول نرمی پایین (ماسه ریز): برای کاهش آب مورد نیاز و حفظ نسبت W/C پایین، استفاده از فوق روان کننده ها ضروری است . این افزودنی ها با پخش کردن ذرات سیمان، کارایی لازم را بدون افزودن آب تأمین می کنند.
• مدول نرمی بالا (ماسه زبر): در این حالت، برای بهبود چسبندگی و جلوگیری از جداشدگی، می توان از افزودنی هایی که باعث افزایش ویسکوزیته و بهبود بافت داخلی بتن می شوند، استفاده کرد.

ارتباط مدول نرمی ماسه با کیفیت آب بندی و درزگیری بتن

انتخاب مدول نرمی مناسب نه تنها بر مقاومت مکانیکی،بلکه بر دوام و به ویژه بر نفوذپذیری بتن تأثیر مستقیم دارد. دوام طولانی مدت یک سازه بتنی منوط به مقاومت آن در برابر نفوذ آب، مواد شیمیایی و کلریدها است.

نقش دانه بندی در نفوذپذیری بتن

نفوذپذیری بتن اساساً تابعی از تخلخل آن است. این تخلخل شامل حفرات مویینه (Capillary Voids) و فضاهای خالی بین سنگدانه ها می شود.

• ماسه با دانه بندی ضعیف (FM نامناسب): وقتی دانه بندی ماسه بهینه نباشد (چه خیلی ریز و چه خیلی زبر)،بسته بندی سنگدانه ها ضعیف شده و فضاهای خالی بیشتری بین آن ها باقی می ماند . این امر منجر به تشکیل مسیرهای نفوذپذیرتر برای حرکت آب و مواد مضر می شود .
• ماسه با دانه بندی بهینه (FM مناسب): دانه های ماسه به طور مؤثر فضاهای بین سنگدانه های درشت را پر می کنند، تخلخل را کاهش داده و بتنی متراکم تر و کم نفوذتر ایجاد می کنند.

اهمیت انتخاب صحیح ماسه در کنار محصولات ماستیک و درزگیر بتن و واتر استاپ کلینیک بتن

اگرچه مدول نرمی مناسب ماسه می تواند نفوذپذیری اولیه بتن را کاهش دهد،اما هیچ سازه ای در برابر عوامل محیطی کاملاً مقاوم نیست. تنش های حرارتی،بارهای سازه ای و نشست ها همگی منجر به ایجاد ترک ها و درزهایی می شوند که نفوذ آب از طریق آن ها اجتناب ناپذیر است .

کلینیک بتن تأکید می کند که حتی با بهترین طراحی مخلوط،برای تضمین آب بندی کامل، نیاز به یک سیستم دفاعی ثانویه است. اینجاست که محصولات تخصصی آب بندی وارد میدان می شوند:

• واتر استاپ (Waterstop): برای آب بندی درزهای اجرایی و انبساطی در بتن ریزی های متوالی، به ویژه در مخازن و زیرزمین ها .
• ماستیک و درزگیر بتن: برای پر کردن و آب بندی ترک ها و درزهای سطحی که ممکن است به دلیل جمع شدگی ناشی از دانه بندی نامناسب ایجاد شده باشند .

آیا مدول نرمی ماسه روی عملکرد چسب های ساختمانی اثر دارد؟

شاید در نگاه اول،رابطه مستقیمی بین مدول نرمی ماسه و عملکرد یک چسب اپوکسی یا پلی یورتان به نظر نرسد، اما واقعیت این است که کیفیت سطح زیرین بتن،که به شدت تحت تأثیر مدول نرمی قرار دارد، مستقیماً بر چسبندگی نهایی تأثیر می گذارد .

ارتباط با چسبندگی بتن

چسبندگی موفق یک پوشش یا چسب، وابسته به مقاومت کششی و سطحی بتن است.

• سطح ضعیف (ناشی از FM نامناسب): اگر ماسه بیش از حد ریز باشد،بتن مستعد جداشدگی و تشکیل یک لایه ضعیف و دانه دانه روی سطح می شود. این سطح ضعیف،نقطه شکست احتمالی برای هر سیستم پوششی یا چسبی خواهد بود . در این حالت، نیروی چسبندگی چسب بیشتر از نیروی مقاومت داخلی بتن (Tensile Strength) است و شکست در لایه بتن رخ می دهد (Cohesive Failure).
• سطح متراکم و قوی: ماسه با FM مناسب، سطحی متراکم و یکنواخت ایجاد می کند که پیوند محکمی را برای مواد شیمیایی فراهم می آورد.

تأثیر روی اجرای صحیح چسب های ساختمانی و صنعتی کلینیک بتن

هنگام استفاده از چسب های ساختمانی و صنعتی کلینیک بتن (مانند چسب های کاشت میلگرد، چسب های اپوکسی یا رزین های تزریق ترک)، مهندس نیاز دارد اطمینان حاصل کند که بتن زیرین توانایی تحمل تنش های حاصل از کاربرد چسب را دارد.

1. کاشت میلگرد: چسب کاشت میلگرد باید حداکثر نیروی کششی را به بتن منتقل کند. اگر مدول نرمی ماسه ضعیف بوده و بتن اطراف سوراخ متخلخل یا ضعیف باشد، ظرفیت باربری کاشت به طور چشمگیری کاهش می یابد.
2. تعمیر و ترمیم: استفاده از چسب های ترمیم روی سطوحی که به دلیل دانه بندی ضعیف دارای ریزترک های سطحی هستند، اثربخشی کامل را نخواهد داشت.

اشتباهات رایج در انتخاب ماسه بر اساس مدول نرمی

با وجود اهمیت حیاتی مدول نرمی، در عمل اغلب خطاهایی رخ می دهد که بر کیفیت بتن تأثیر منفی می گذارد .

۱. استفاده از ماسه بیش از حد ریز (FM پایین)

شاید رایج ترین اشتباه، استفاده از ماسه ای است که در آزمایش FM، نرم تر از حد انتظار است . دلیل تمایل پیمانکاران به استفاده از ماسه ریزتر این است که این نوع ماسه ظاهری روان تر به مخلوط بتن می بخشد و کار با آن راحت تر به نظر می رسد.

اما این راحتی موقتی، به قیمت فدا کردن مقاومت و دوام تمام می شود؛ زیرا برای حفظ روانی لازم، مهندس یا مجبور به افزایش آب است یا باید از دوزهای بالایی از روان کننده ها استفاده کند که مدیریت آن دشوار است .

۲ . عدم توجه به تغییر منبع ماسه

پروژه های بزرگ ممکن است ماسه خود را از چند منبع مختلف تأمین کنند یا در طول زمان،مشخصات ماسه یک منبع به دلیل فرسایش یا تغییر لایه های استخراجی، تغییر کند .

یک مهندس باید به طور مداوم، خصوصاً در هنگام تغییر منبع، آزمایش مدول نرمی را تکرار کند . فرض بر این که "ماسه همیشه خوب است"،می تواند منجر به تولید بچ های بتن با کیفیت متغیر و در نهایت، مشکلات سازه ای جدی شود .

۳. عدم تطبیق با نوع پروژه

مدول نرمی ایده آل برای یک بتن با مقاومت معمولی (C25/30) ممکن است با مدول نرمی مورد نیاز برای بتن های با عملکرد بالا (HPC) یا بتن های پمپ شونده متفاوت باشد.

• بتن پمپ شونده: معمولاً به ماسه ای کمی نرم تر (FM حدود ۲.۴ تا ۲.۷) نیاز دارد تا روانی و قابلیت پمپ شدن بهتر تأمین شود .
• بتن حجیم با مقاومت بالا: اغلب به FM بالاتر (ماسه زبرتر) نیاز دارد تا حجم خمیر سیمان کاهش یابد و حرارت هیدراتاسیون و جمع شدگی حرارتی به حداقل برسد .

انتخاب نادرست مدول نرمی نسبت به الزامات خاص پروژه، منجر به شکست در دستیابی به عملکرد مورد نظر می شود .

جمع بندی

در این مقاله،ما به تفصیل بررسی کردیم که مدول نرمی ماسه چیست و چگونه این شاخص ساده اما قدرتمند، تمامی ابعاد کیفیت بتن، از کارایی اولیه گرفته تا دوام بلندمدت،را تحت تأثیر قرار می دهد .

کلینیک بتن به عنوان مرجع تخصصی مصالح و راهکارهای شیمیایی بتن، تأکید می کند که شالوده هر سازه موفق، با انتخاب صحیح مصالح سنگی آغاز می شود . مدول نرمی ماسه باید کنترل شود و همواره در بازه استاندارد (۲.۳ تا ۳.۱) برای بتن های سازه ای قرار گیرد.
