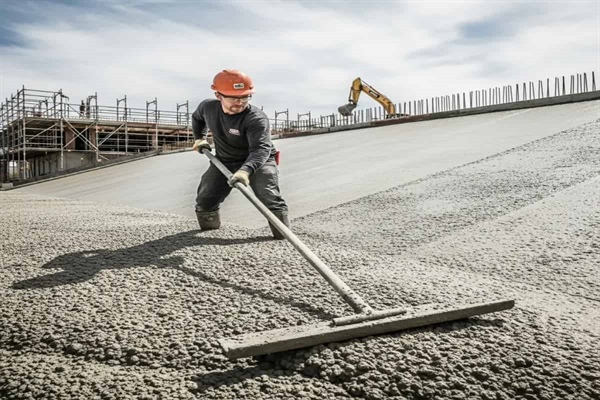

روش بتن ریزی در سطوح شیبدار

اجرای موفق بتن ریزی در سازه های عمرانی همواره مستلزم رعایت دقیق اصول فنی است، اما وقتی پای سطوح شیبدار به میان می آید، این فرآیند از یک عملیات استاندارد به یک چالش تخصصی تبدیل می شود . سطوح شیبدار (مانند رمپ ها، کانال های انتقال آب، بام های شیبدار و دال های مایل) به دلیل تأثیر مستقیم نیروی جاذبه، مستعد خطاهای اجرایی جدی نظیر لغزش، جداشدگی مصالح (Segregation) و کاهش کیفیت نهایی بتن هستند.

کلینیک بتن به عنوان مرجع تخصصی مواد و افزودنی های شیمیایی ساختمان، در این مقاله به بررسی جامع ترین روش های بتن ریزی در سطوح شیبدار پرداخته و راهکارهای مهندسی را برای غلبه بر این چالش ها ارائه می دهد . این راهنما برای مهندسان عمران، ناظرین پروژه، و مجریان حرفه ای که در پی افزایش دوام و کیفیت بتن ریزی در شیب هستند،تدوین شده است.

بتن ریزی در سطوح شیبدار چیست و چرا حساس است؟

بتن ریزی در شیب به عملیاتی اطلاق می شود که در آن مخلوط بتن روی بستری با زاویه انحراف قابل توجه نسبت به افق (معمولاً بیش از ۵ درجه) اجرا می شود. این سطوح،بخش های حیاتی از زیرساخت ها را تشکیل می دهند و باید علاوه بر تحمل بارهای فشاری، در برابر عوامل فرسایشی نظیر جریان آب، سایش و یخ زدگی مقاوم باشند .

تعریف سطوح شیبدار در پروژه های عمرانی

سطوح شیبدار کاربردهای گسترده ای دارند که از جمله مهم ترین آن ها می توان به موارد زیر اشاره کرد:

• رمپ های پارکینگ و دسترسی: نیازمند بتنی با مقاومت سایشی بالا و اصطکاک کنترل شده.
• کانال ها و حوضچه های آبگیر: نیازمند آب بندی کامل و مقاومت در برابر حملات شیمیایی و فرسایش آبی.
• بام های بتنی شیبدار (اسکای لایت ها): نیازمند کنترل دقیق دما و رطوبت برای جلوگیری از ترک خوردگی .

تفاوت بتن ریزی در سطوح افقی و شیبدار

تفاوت کلیدی میان بتن ریزی در سطوح افقی و شیبدار، در الزامات رئولوژیکی (Flow Properties) بتن است. در سطوح افقی، اسلامپ بالا (روانی بیشتر) می تواند به سهولت پخش و تسطیح کمک کند . اما در سطوح شیبدار:

1. اهمیت کنترل روانی و چسبندگی بتن: بتن باید دارای روانی کافی برای پمپ شدن و جایگیری باشد، اما به محض قرارگیری،باید پایداری خود را حفظ کرده و در برابر نیروی جاذبه مقاومت کند (خاصیت تیکسوتروپیک).
2. خطر جداشدگی (Segregation): آب، ماسه و سنگدانه های سبک تر تمایل دارند به سمت پایین شیب حرکت کنند،در نتیجه بتن در بالای شیب خشک و در پایین شیب آبکی و ضعیف می شود .

چالش های رایج بتن ریزی در سطوح شیبدار

عدم کنترل فرآیند بتن ریزی در شیب می تواند منجر به آسیب های جبران ناپذیری شود که دوام سازه را به شدت کاهش می دهند.

لغزش و حرکت بتن (Slump Loss)

اصلی ترین چالش،ناتوانی بتن در حفظ شکل و موقعیت خود است. اگر اسلامپ بتن بیش از حد باشد، بتن لغزیده و در قسمت پایینی شیب جمع می شود . این تجمع باعث کاهش ضخامت بتن در بالا و افزایش ضخامت کنترل نشده در پایین می گردد .

جداشدگی سنگدانه ها

زمانی که نیروی جاذبه بر نیروی پیوستگی داخلی (Cohesion) بتن غلبه کند، سنگدانه های درشت از دوغاب سیمان جدا شده و به سمت پایین می غلتند. این پدیده منجر به ایجاد مناطق ضعیف و متخلخل (لانه زنبوری) در بالا و مناطق بیش از حد سیمانی در پایین شیب می شود.

کاهش ضخامت بتن در پایین شیب

علی رغم انباشتگی ظاهری بتن در پایین،کنترل ضخامت یکنواخت چالش برانگیز است. در رمپ های با شیب تند و ضخامت محدود،حفظ کاور (پوشش میلگرد) در بالا و جلوگیری از بیرون زدگی میلگردها یک دغدغه جدی است.

ترک خوردگی زودهنگام و نفوذ آب

به دلیل تبخیر سریع رطوبت از سطح در معرض دید و همچنین تنش های ناشی ازSettlement یا خشک شدن غیریکنواخت، ترک های پلاستیک و جمع شدگی زودرس ایجاد می شوند. این ترک ها به سرعت راه نفوذ آب را باز کرده و دوام بتن را کاهش می دهند.

آماده سازی سطح قبل از بتن ریزی در شیب

موفقیت در بتن ریزی سطوح شیبدار با آماده سازی بستر آغاز می شود. این مرحله نه تنها به چسبندگی بهتر کمک می کند، بلکه مانع از جذب آب بتن تازه توسط بستر می شود.

تمیزکاری و زبرسازی سطح (SCARIFICATION)

هرگونه آلودگی، گرد و غبار،روغن یا بتن سست از روی سطح باید برداشته شود. در صورت بتن ریزی روی بتن قدیمی،زبرسازی مکانیکی (Scabbling) یا شات بلاستینگ الزامی است تا یک سطح خشن برای اتصال مکانیکی قوی ایجاد شود .

مرطوب سازی بستر (Pre-Wetting)

بستر بتن ریزی باید کاملاً اشباع،اما بدون آب آزاد (SSD Condition) باشد. بستر خشک به سرعت آب بتن تازه را جذب می کند و منجر به خشک شدن سریع،کاهش مقاومت و ترک های جمع شدگی پلاستیک در بتن شیبدار می گردد .

استفاده از قالب بندی مناسب در شیب های تند

در شیب های بیش از ۱۵ درجه،معمولاً نیاز به قالب بندی اضافی است تا بتن را در جای خود نگه دارد. استفاده از شبکه های سیمی موقت، میلگردهای برشی کوچک یا قالب بندی پله ای می تواند به پایداری بتن تا زمان گیرش اولیه کمک کند.

نقش محصولات بتن در آماده سازی اصولی بستر

در مواردی که اتصال بتن جدید به قدیم حیاتی است (مانند افزایش ضخامت رمپ)،استفاده از پرایمرهای پلیمری یا چسب های بتن اصلاح شده می تواند چسبندگی را تا حد زیادی بهبود بخشد و خطر لغزش لایه جدید را به حداقل برساند.

طرح اختلاط مناسب بتن برای سطوح شیبدار

مهم ترین عامل کنترلی در بتن ریزی شیبدار،طرح اختلاط است. بتن باید به گونه ای طراحی شود که حداکثر چسبندگی و حداقل تمایل به روان شدن را داشته باشد .

اهمیت نسبت آب به سیمان (W/C Ratio)

برای دستیابی به پایداری بالا، نسبت آب به سیمان باید تا حد امکان پایین باشد (معمولاً کمتر از ۰.۴۵). نسبت پایین W/C نه تنها مقاومت مکانیکی را افزایش می دهد، بلکه با کاهش حجم آب آزاد، تمایل بتن به لغزش را کاهش می دهد.

انتخاب دانه بندی مناسب و کنترل اسلامپ بتن در شیب

• کاهش اندازه حداکثر سنگدانه (MSA): استفاده از سنگدانه های درشت تر از حد لزوم،خطر جداشدگی را افزایش می دهد. بهتر است از دانه بندی ریزتر و پیوسته استفاده شود.
• افزایش محتوای ماسه: افزایش درصد ریزدانه (Fine Aggregate) به بهبود چسبندگی و خاصیت تیکسوتروپیک بتن کمک می کند.

به طور کلی،اسلامپ مورد نیاز برای سطوح شیبدار،بسته به زاویه شیب، معمولاً در محدوده ۳ تا ۸ سانتی متر کنترل می شود و باید در محل پروژه به دقت مورد آزمایش قرار گیرد .

نقش افزودنی های بتن در افزایش چسبندگی و کاهش لغزش

برای دستیابی به اسلامپ پایین و در عین حال حفظ کارایی لازم برای پمپاژ و ویبره،استفاده از افزودنی های تخصصی الزامی است.

1. فوق روان کننده های کاهنده آب (HRWR): این مواد امکان کاهش نسبت آب به سیمان را بدون کاهش کارایی فراهم می آورند، در نتیجه چگالی و پایداری بتن افزایش می یابد.
2. افزودنی های اصلاح کننده ویسکوزیته (VMA): این افزودنی ها به شدت به چسبندگی داخلی بتن کمک می کنند و با جلوگیری از جدا شدن دوغاب از سنگدانه ها، خاصیت ضد لغزش (Anti-Sag) را به بتن می بخشند . استفاده از VMA در شیب های تند یک ضرورت مهندسی محسوب می شود.

برای انتخاب دقیق افزودنی مناسب برای پروژه خود و دستیابی به رئولوژی ایده آل بتن در شیب های تند،توصیه می شود به بخش تخصصی افزودنی های بتن کلینیک بتن مراجعه نمایید .

روش های اجرایی بتن ریزی در سطوح شیبدار

اجرای صحیح به اندازه طرح اختلاط حیاتی است. روش کار باید به گونه ای باشد که نیروی جاذبه به جای تخریب، به پر کردن و تراکم بتن کمک کند .

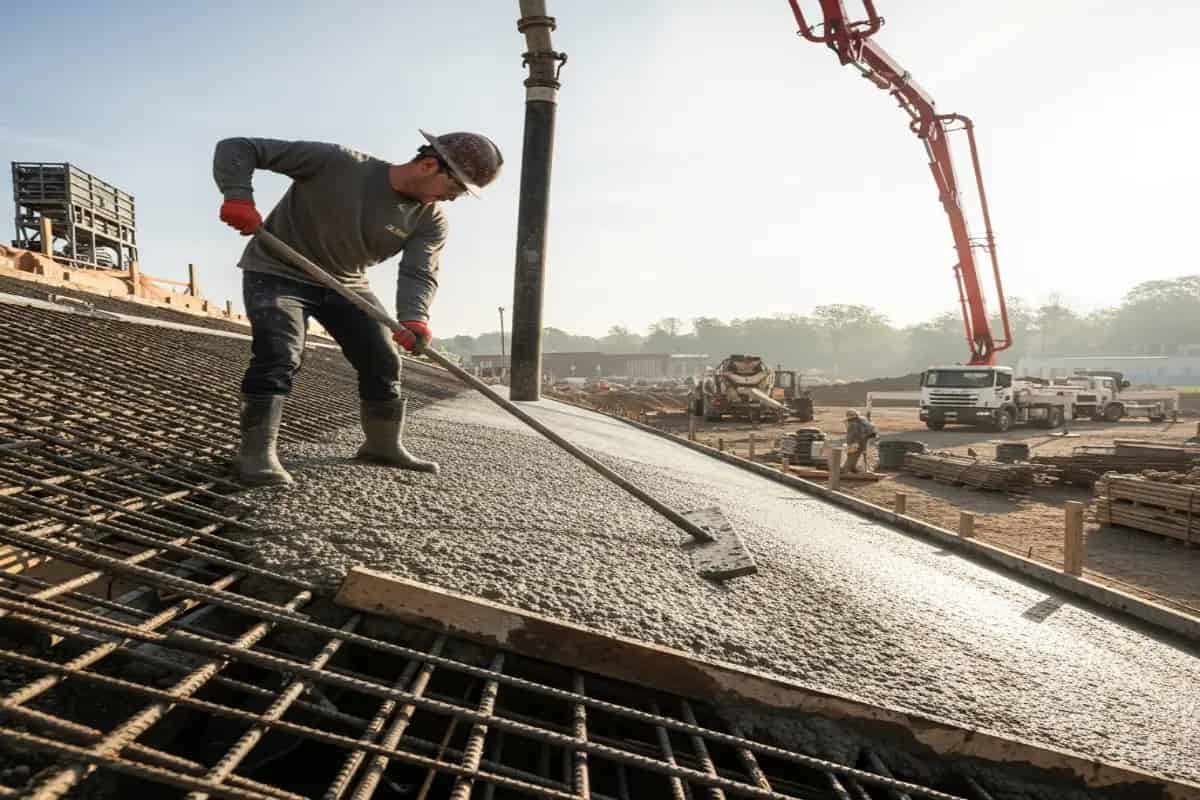

بتن ریزی از پایین به بالا

قانون طلایی بتن ریزی در شیب، اجرای بتن از پایین ترین نقطه به سمت بالاترین نقطه است.

• مزایا: بتن تازه در هر لایه توسط بتن نیمه سخت شده لایه زیرین حمایت می شود و از لغزش جلوگیری می گردد. همچنین، نیروی ویبره به تثبیت بتن در جهت بالا کمک می کند.
• معایب (در صورت اجرای از بالا به پایین): اجرای بتن از بالا باعث تجمع ناخواسته در پایین،لغزش و جداشدگی شدید مصالح می شود.

لایه بندی بتن در شیب (Thin Lifts)

بتن باید در لایه های نازک و متوالی (Lifts) قرار داده شود، نه به صورت یک توده حجیم. ضخامت لایه ها معمولاً بین ۲۰ تا ۴۰ سانتی متر است. هر لایه باید قبل از شروع گیرش نهایی، با لایه بعدی ترکیب شود.

استفاده از ویبره کنترل شده

ویبره (لرزاندن) بتن برای خروج هوای محبوس و تراکم ضروری است، اما در سطوح شیبدار بسیار حساس است.

• ویبره بیش از حد: منجر به روان شدن مجدد بتن،کاهش مقاومت برشی داخلی و لغزش می شود .
• روش صحیح: ویبره باید با سرعت بالا و دامنه کوتاه انجام شود. ویبراتور نباید بیش از چند ثانیه در یک نقطه باقی بماند . همچنین،ویبره باید تا حد امکان عمود بر شیب و در جهت بالا انجام گیرد.

جلوگیری از روان شدن بیش از حد بتن

اگر بتن در حین کار، به دلیل شرایط محیطی (افزایش ناگهانی دما) یا ویبره،دچار روانی بیش از حد شد،باید بلافاصله عملیات را متوقف کرده و اجازه داد تا بتن تثبیت شود . هرگز نباید برای کمک به حرکت بتن در شیب از آب استفاده شود .

نقش پوشش های محافظتی بتن در افزایش دوام سطوح شیبدار

سطوح شیبدار معمولاً در معرض تنش های محیطی و مکانیکی بالایی قرار دارند. به محض تکمیل عمل آوری، محافظت از سطح بتن، ضامن دوام بلندمدت آن است.

تأثیر شرایط محیطی (بارندگی، یخ زدگی، UV)

• رمپ ها و کف های خارجی: سایش ناشی از تردد، حملات یخ زدگی و ذوب (به خصوص در مناطق سردسیر) و نفوذ کلریدها از نمک پاشی،به سرعت بتن را تخریب می کند.
• کانال ها: فرسایش هیدرولیکی و حملات شیمیایی از آب.

اهمیت استفاده از پوشش های محافظتی بتن پس از بتن ریزی

پوشش های محافظتی یک سد فیزیکی ایجاد می کنند که از سطح بتن در برابر عوامل مخرب محافظت می نماید. این پوشش ها بسته به کاربرد،شامل انواع اپوکسی ها، پلی یورتان ها یا سیلرها هستند.

آب بندی و درزگیری بتن در سطوح شیبدار

به دلیل ماهیت جمع آوری و هدایت آب در سطوح شیبدار (مانند بام ها و کانال ها)،آب بندی (واترپروفینگ) یکی از مهم ترین مراحل است.

اهمیت آب بندی در رمپ ها، بام ها و کانال ها

نفوذ آب از طریق ترک ها و درزهای اجرایی به ساختار زیرین،منجر به خوردگی میلگردها و تخریب زودرس سازه می شود. در رمپ ها و بام ها،شکست آب بندی می تواند باعث نشت به طبقات زیرین گردد.

کاربرد ماستیک و درزگیر بتن در جلوگیری از نفوذ آب

درزهای انبساطی،انقباضی و اجرایی در سطوح شیبدار باید با مواد انعطاف پذیر و مقاوم در برابر UV و حرکات سازه ای آب بندی شوند.

ماستیک ها و درزگیرهای پلی یورتان یا پلیمری با قابلیت ارتجاعی بالا، حرکات ناشی از تغییرات دما و بار را جذب کرده و اجازه نمی دهند آب به عمق بتن نفوذ کند . این محصولات نقش حیاتی در حفظ یکپارچگی ساختار آب بندی دارند.

کلینیک بتن با ارائه انواع ماستیک و درزگیر بتن، راهکارهای مطمئنی برای آب بندی دائمی درزهای بتنی سطوح شیبدار فراهم می کند.

عمل آوری بتن در سطوح شیبدار

عمل آوری مناسب (کیورینگ) فرآیندی است که مقاومت نهایی و دوام بتن را تضمین می کند . در سطوح شیبدار، چالش اصلی،حفظ رطوبت در یک سطح بزرگ و در معرض هوا است .

روش های صحیح کیورینگ در شیب

اگرچه کیورینگ مرطوب (استفاده از گونی خیس) روش مطلوبی است،اما در شیب های تند و مناطق با سرعت باد بالا، اجرای آن دشوار است و ممکن است رطوبت به سرعت تبخیر شود.

جلوگیری از تبخیر سریع آب

به دلیل قرارگیری در معرض نور خورشید و باد، بتن در شیب مستعد ترک خوردگی جمع شدگی پلاستیک در ساعات اولیه است . باید بلافاصله پس از پرداخت نهایی، عملیات کیورینگ آغاز شود.

نقش پوشش ها و مواد کیورینگ در حفظ رطوبت بتن

بهترین روش برای سطوح شیبدار، استفاده از مواد عمل آورنده غشایی (Curing Compounds) است. این مواد یک لایه نازک شیمیایی روی سطح بتن ایجاد می کنند که مانع از تبخیر سریع آب داخلی بتن می شود . این روش، اجرای سریع تر و مطمئن تری را نسبت به پوشش های فیزیکی فراهم می کند .

اشتباهات رایج در بتن ریزی سطوح شیبدار

ناظرین و مجریان باید از اشتباهات رایجی که کیفیت بتن در شیب را به خطر می اندازند،پرهیز کنند:

• انتخاب اسلامپ نامناسب: استفاده از بتنی با اسلامپ بیش از حد که منجر به لغزش و تجمع در پایین شیب می شود.
• استفاده بیش از حد از آب در محل: افزودن آب به مخلوط، نه تنها مقاومت را کاهش می دهد، بلکه جداشدگی و لغزش را تسریع می کند.
• ویبره نادرست: لرزاندن طولانی یا استفاده از ویبره در سطح وسیع باعث فعال شدن لغزش بتن می شود .
• عدم استفاده از افزودنی ها و پوشش های محافظ: نادیده گرفتن نقش افزودنی های VMA در تثبیت بتن تازه و عدم محافظت پس از عمل آوری،دوام پروژه را به خطر می اندازد .

جمع بندی

بتن ریزی در سطوح شیبدار یک فرآیند مهندسی دقیق است که نیازمند هماهنگی کامل بین طرح اختلاط و روش های اجرایی است. غلبه بر نیروی جاذبه مستلزم بتنی با پایداری بالا، نسبت آب به سیمان پایین و چسبندگی داخلی قوی است.

نکات کلیدی اجرای بتن در شیب:

1. طرح اختلاط تخصصی: استفاده از افزودنی های کاهنده آب و تثبیت کننده ویسکوزیته (VMA) برای کنترل روانی و جلوگیری از جداشدگی.
2. اجرای دقیق: بتن ریزی از پایین به بالا در لایه های نازک و استفاده از ویبره کنترل شده.
3. محافظت پس از اجرا: کیورینگ سریع با استفاده از مواد غشایی و در نهایت، اجرای پوشش های محافظتی و درزگیرها برای تضمین دوام و آب بندی .
