فونداسیون، به عنوان عنصر زیرین و حیاتی هر سازه ای، نقش تعیین کننده ای در انتقال بارها به زمین و تضمین پایداری بلندمدت بنا ایفا می کند. اجرای صحیح فونداسیون،نه تنها ضامن ایستایی سازه در برابر نیروهای ثقلی است،بلکه محافظی قدرتمند در مقابل عوامل محیطی نظیر نفوذ آب و ارتعاشات زمین لرزه محسوب می شود. یکی از چالش برانگیزترین مراحل در اجرای فونداسیون های بزرگ و حجیم، مدیریت فرآیند بتن ریزی و تعیین محل و شرایط قطع بتن فونداسیون است.
عدم رعایت اصول مهندسی در تعیین محل و زمان توقف بتن ریزی (ایجاد درز اجرایی)، می تواند منجر به بروز عیوب جدی و بعضاً غیرقابل جبران گردد؛ از جمله ترک های سازه ای، تشکیل درزهای سرد، ضعف در مقاومت برشی و در نهایت،مسیرهای مستقیم برای نفوذ رطوبت و عوامل خورنده. این مقاله تخصصی با هدف آموزش اصول علمی تعیین محل و شرایط قطع بتن، راهکارهای عملی برای جلوگیری از این آسیب ها را ارائه داده و بر اهمیت این فرآیند در دوام سازه و پروژه های حساس نظیر کف سازی صنعتی تأکید می کند.
مفهوم قطع بتن فونداسیون و ضرورت مدیریت درز اجرایی
قطع بتن فونداسیون،در معنای فنی، به توقف عمدی عملیات بتن ریزی در یک مقطع سازه ای اشاره دارد که به دلایل اجرایی،محدودیت های حجمی یا برنامه ریزی کاری رخ می دهد. این توقف منجر به ایجاد یک درز اجرایی بتن (Construction Joint) می شود؛ سطحی که بتن تازه پس از گیرش بتن قدیمی،به آن متصل می گردد.
تعریف علمی و کاربرد عملی
برخلاف درزهای انبساطی (Expansion Joints) یا انقباضی (Contraction Joints) که هدف از آن ها مدیریت تغییرات حجمی بتن است،درز اجرایی تنها یک ضرورت عملیاتی است و از نظر سازه ای، محل ضعیفی محسوب می شود که پتانسیل انتقال نیروها را کاهش می دهد. بنابراین، وظیفه مهندسین این است که این درز را در محلی با کمترین پیامد سازه ای ایجاد کنند و سپس با اجرای تمهیدات لازم، اتصال بتن تازه به قدیم را به حداکثر مقاومت ممکن برسانند.
تفاوت قطع طبیعی (درز اجرایی) و مصنوعی (برش یا توقف)
- قطع طبیعی (درز اجرایی): این قطع نتیجه اجتناب ناپذیر محدودیت های اجرایی است؛ برای مثال، توقف کار در پایان روز یا محدودیت ظرفیت پمپ بتن. درز اجرایی باید دقیقاً مطابق با نقشه های اجرایی و تحت نظارت مهندس ناظر در محل تعیین شده شکل گیرد.

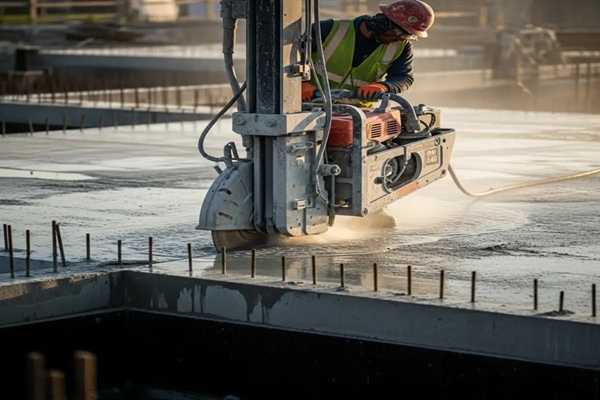

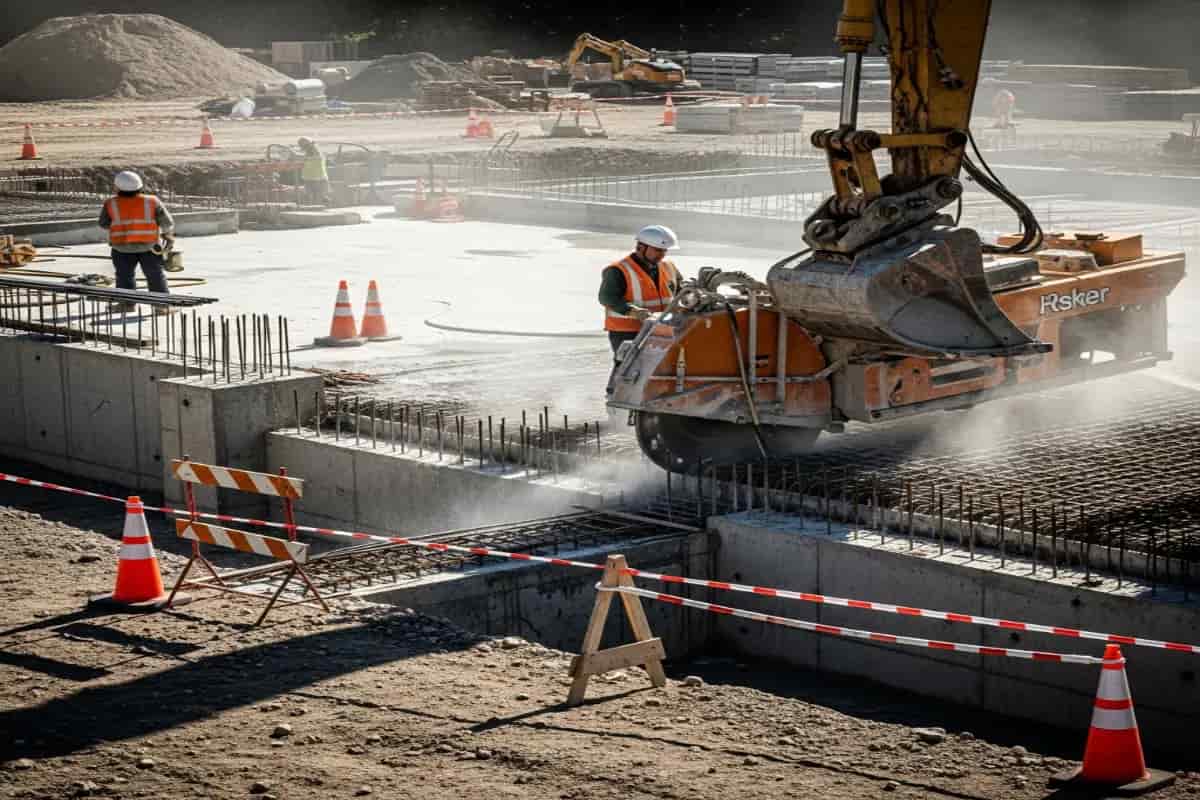

- قطع مصنوعی (برش یا توقف): ممکن است به دلایلی نظیر اصلاحات طرح یا حذف بخشی از بتن ریخته شده، نیاز به برش مکانیکی یا تخریب بخش هایی از بتن باشد . این فرآیند نیز نیازمند شرایط خاصی است تا به بتن اطراف آسیب وارد نشود.
مدیریت صحیح درز اجرایی در فونداسیون، به ویژه در مناطق مستعد نفوذ آب، مستقیماً بر طول عمر مفید سازه و جلوگیری از پدیده ترک خوردگی فونداسیون تأثیر می گذارد.
محل مناسب برای قطع بتن فونداسیون: اصل حداقل تنش
حیاتی ترین تصمیم در مدیریت قطع بتن فونداسیون، انتخاب محل آن است. یک درز اجرایی باید همواره در محلی ایجاد شود که بارگذاری و تنش های داخلی در آن نقطه حداقل باشد . این امر به تضمین این نکته کمک می کند که ناحیه ضعیف شده توسط درز، تحت بارهای بحرانی قرار نگیرد.
تحلیل نقاط با کمترین تنش و بارگذاری
در فونداسیون های نواری یا رادیه (Raft Foundation) که به صورت دال های ضخیم عمل می کنند، محل قطع باید بر اساس تحلیل نیروهای برشی (Shear) و خمشی (Bending) تعیین شود:
قطع در دال های فونداسیون
در دال های فونداسیون که به صورت پیوسته بتن ریزی می شوند، محل قطع باید در نقاطی انتخاب شود که لنگر خمشی (تنش کششی در پایین دال) صفر یا حداقل باشد .
- قاعده کلی: بهترین محل برای قطع بتن در دال فونداسیون،تقریباً در وسط دهانه ها (بین دو ستون یا تکیه گاه) است. در این نقاط،معمولاً تنش های برشی (که درز اجرایی به شدت در برابر آن ها ضعیف است) به کمترین میزان خود می رسند .
- پرهیز از مناطق تکیه گاهی: اکیداً باید از قطع بتن در نزدیکی تکیه گاه ها (نقاط اتصال به ستون ها یا دیوارهای برشی) اجتناب شود، زیرا این مناطق بالاترین تنش های برشی را تحمل می کنند.
قطع در تیرهای فونداسیون (در صورت وجود)
اگر فونداسیون شامل تیرهای مرتبط باشد،درز اجرایی نباید در محدوده هایی که نیروی برشی بالاست، قرار گیرد .
- محل ایده آل: معمولاً در فاصله تقریبی $1.5$ تا $2$ برابر ارتفاع مقطع تیر، دور از مرکز ستون ها،بهترین مکان برای قطع تیر فونداسیون است.
رعایت فاصله مناسب از گوشه ها و لبه ها
قطع بتن نباید هرگز در فاصله نزدیک گوشه ها یا تغییر شکل های ناگهانی مقطع قرار گیرد. گوشه ها و فرورفتگی ها (Re-entrant Corners) نقاط تمرکز تنش هستند و ایجاد درز در این نقاط، ریسک ترک خوردگی را به شدت افزایش می دهد. محل قطع باید صاف و عمود بر مسیر انتقال نیروها باشد.
نمودار و مثال عملی:
در یک فونداسیون با دهانه های ۱۰ متری، بهترین محل برای درز اجرایی، ۵ متر دورتر از هر ستون (یعنی دقیقاً در وسط دهانه) است. این قطع باید به صورت عمودی و با استفاده از قالب های موقت انجام شود تا اطمینان حاصل شود که سطح بتن ریزی شده نهایی، کاملاً تراز و قائم است.
شرایط اجرایی قطع بتن: آماده سازی و زمان بندی
انتخاب محل صحیح تنها نیمی از کار است؛ کیفیت اتصال بتن تازه به قدیم (درز سرد) به شدت وابسته به شرایط و روش آماده سازی سطح است . عدم آماده سازی صحیح،درز اجرایی را به یک "لایه ضعیف" در برابر نفوذ آب و انتقال نیرو تبدیل می کند.
زمان مناسب قطع و اجرای بتن بعدی
- پایان بتن ریزی (قطع اولیه): عملیات بتن ریزی باید تا رسیدن به محل تعیین شده ادامه یابد. قالب بندی موقت باید طوری طراحی شود که بتواند فشار بتن تازه را تحمل کرده و سطح نهایی را کاملاً عمود بر مقطع حفظ کند.
- زمان اجرای بتن بعدی: بتن بعدی باید پس از طی شدن زمان گیرش نهایی بتن اول و اطمینان از دستیابی به مقاومت کافی برای تحمل بارهای ناشی از بتن جدید (معمولاً حداقل ۲۴ تا ۴۸ ساعت،بسته به نوع سیمان و دما) اجرا شود.
آماده سازی سطح: تمیزکاری،زبری و مرطوب کردن
کیفیت اتصال شیمیایی و مکانیکی بین دو بتن، وابسته به زبری و تمیزی سطح بتن قدیمی است:
- حذف لیتانس (Laitance): مهم ترین مرحله، حذف شیره بتن (لیتانس) است. لیتانس، لایه ای ضعیف و سیمانی است که مقاومت پایینی دارد و باید کاملاً از سطح برداشته شود تا سنگدانه های درشت (Coarse Aggregate) بتن قدیمی نمایان شوند. این کار معمولاً با سندبلاست،واترجت با فشار بالا،یا با استفاده از ابزارهای مکانیکی (Chipping) انجام می شود .
- زبری سطح (Roughening): سطح درز اجرایی باید زبر باشد تا امکان قفل شدن مکانیکی (Mechanical Interlock) بین دو بتن فراهم شود. نمایاندن سنگدانه های درشت،این زبری را ایجاد می کند.
- مرطوب سازی: سطح بتن قدیمی باید بلافاصله قبل از ریختن بتن جدید،کاملاً اشباع و مرطوب باشد اما بدون آب اضافی (Saturated Surface Dry - SSD). این کار از جذب آب بتن تازه توسط بتن قدیمی جلوگیری کرده و مانع کاهش نسبت آب به سیمان در بتن تازه می شود .
توجه به دما، رطوبت و شرایط محیطی
شرایط آب و هوایی در زمان بتن ریزی مجدد بسیار حیاتی است . در دمای بالا، خطر تبخیر سریع آب بتن تازه و ایجاد ترک های سطحی افزایش می یابد. در دماهای پایین، فرآیند گیرش کند می شود و امکان یخ زدگی وجود دارد . اجرای بتن در شرایط استاندارد (۱۵ تا ۲۵ درجه سانتی گراد) و مراقبت ویژه از عمل آوری (Curing) درز اجرایی،ضروری است.
اتصال بتن تازه به قدیم: تضمین چسبندگی و آب بندی
اگرچه آماده سازی سطح برای چسبندگی مکانیکی کافی است، اما برای فونداسیون ها (که اغلب در معرض رطوبت دائم هستند)،استفاده از مواد کمکی برای تضمین آب بندی و افزایش دوام ضروری است . این بخش،حیاتی ترین نقطه برای جلوگیری از نفوذ آب است.
اهمیت درز اجرایی و چسبندگی
درز اجرایی،در غیاب تمهیدات خاص،یک مسیر پیوسته برای حرکت آب تحت فشار هیدرواستاتیک یا رطوبت موئینگی فراهم می کند. برای مقابله با این پدیده،استفاده از مواد پلیمری و افزودنی های خاص الزامی است:
- استفاده از چسب بتن (Bonding Agents): چسب های پلیمری لاتکس یا اپوکسی باید به عنوان یک پرایمر (آستر) روی سطح بتن قدیمی آماده سازی شده اعمال شوند. این چسب ها نیروی چسبندگی بین دو بتن را به شدت افزایش داده و نفوذپذیری ناحیه اتصال را کاهش می دهند.
- واتراستاپ (Waterstop): در فونداسیون هایی که در معرض آب های زیرزمینی هستند،نصب واتراستاپ در محل درز اجرایی، ضروری است . واتراستاپ ها نوارهای لاستیکی یا PVC هستند که در نیمه ضخامت مقطع در محل قطع قرار داده می شوند و مسیر آب را طولانی یا مسدود می کنند.
استفاده از ماستیک و درزگیر بتن برای افزایش دوام
حتی با بهترین آماده سازی و استفاده از چسب، ممکن است پس از خشک شدن بتن و آغاز بارهای سازه ای،ترک های ریز مویی در محل اتصال ایجاد شود. این ترک ها به ویژه در کف های صنعتی و پارکینگ های زیرزمینی مشکل ساز هستند .
- وظیفه ماستیک و درزگیر: این مواد برای پر کردن درزهای نهایی یا درزهایی که در طول زمان باز می شوند، استفاده می گردند. استفاده از ماستیک و درزگیر بتن در اطراف واتراستاپ یا در سطح نهایی،یک لایه حفاظتی نهایی در برابر نفوذ مواد شیمیایی و رطوبت ایجاد می کند.
مثال:* در فونداسیون یک سازه شیمیایی یا پالایشگاهی، درزگیرهای مقاوم به مواد شیمیایی (پلی سولفاید یا اپوکسی) باید استفاده شوند تا از تخریب بتن توسط مواد نفوذی جلوگیری گردد.
نقش محل و شرایط قطع در کف سازی صنعتی
در پروژه های کف سازی صنعتی، دقت در مدیریت درزها از اهمیت دوچندانی برخوردار است. کف های صنعتی اغلب تحت بارهای دینامیکی سنگین (لیفتراک ها)،بارهای ثابت زیاد و همچنین سایش و ضربه قرار دارند. فونداسیون زیرین این کف ها نیز باید کاملاً یکپارچه و عاری از هرگونه ضعف باشد.
تاثیر بر دوام و مقاومت سطوح صنعتی
اگر فونداسیون زیرین کف صنعتی به درستی قطع نشده باشد، هرگونه نشست یا ترک در درز اجرایی فونداسیون،مستقیماً به کف رویی منتقل می شود .
- انتقال ترک: ضعف در درز فونداسیون، باعث می شود که بتن کف نیز دقیقاً در همان محل،ترک بخورد. این ترک ها در محیط های صنعتی،منجر به پوسته شدن، تخریب لبه ها و افزایش هزینه های نگهداری می شوند .
- آب بندی کف صنعتی: درزهای اجرایی کف های صنعتی باید با مواد با انعطاف پذیری بالا (مانند درزگیرهای پلی یورتان یا اپوکسی انعطاف پذیر) پر شوند تا از ورود آب یا مواد شیمیایی به لایه های زیرین فونداسیون جلوگیری شود.
جلوگیری از ترک و پوسته شدن در کف صنعتی
درزهای کنترل شده در کف سازی صنعتی، اغلب با برنامه ریزی دقیق اجرا می شوند، اما این درزها نباید با درزهای اجرایی فونداسیون تلاقی نامطلوبی داشته باشند.
نکات اجرایی:
- در صورت امکان،درزهای کنترل شده کف (Control Joints) باید با درزهای اجرایی فونداسیون هماهنگ باشند.
- پس از اجرای کف، استفاده صحیح از ماستیک و درزگیرها در درزهای کنترل،از ورود آب و آلودگی به زیر کف (که می تواند منجر به آسیب رساندن به فونداسیون شود) جلوگیری می کند .
اشتباهات رایج و راهکارهای جلوگیری از آسیب سازه ای
در پروژه های ساختمانی،خطاهای متداولی در فرآیند قطع بتن مشاهده می شود که در بلندمدت، منجر به کاهش دوام سازه و نیاز به ترمیم پرهزینه می شوند.
| اشتباه رایج |
پیامد اجرایی |
راهکار تخصصی |
| قطع در محل پرتنش |
ایجاد ترک های مورب (برشی) در فونداسیون و کاهش ظرفیت باربری . |
اجرای درز دقیقاً در وسط دهانه یا نقاط حداقل لنگر خمشی، بر اساس نقشه های سازه. |
| عدم حذف لیتانس |
تشکیل درز سرد و اتصال ضعیف؛ نفوذپذیری بالا و تخریب زودرس توسط آب. |
واترجت با فشار بالا، سندبلاست یا استفاده از ابزارهای مکانیکی برای نمایان ساختن سنگدانه ها. |
| عدم مرطوب سازی |
جذب آب بتن تازه توسط بتن قدیمی، کاهش شدید نسبت آب به سیمان در بتن تازه، شکنندگی و عدم چسبندگی. |
اشباع کامل سطح درز قبل از بتن ریزی مجدد (حالت SSD). |
| استفاده نکردن از واتراستاپ |
ایجاد مسیر مستقیم برای نفوذ آب های زیرزمینی (به ویژه در سازه های زیرتراز). |
نصب واتراستاپ PVC یا هیدروفیلیک در مرکز مقطع و آب بندی نهایی با ماستیک و درزگیر بتن. |
| نادیده گرفتن زمان گیرش |
ایجاد درز ضعیف و آسیب به بتن قدیمی در زمان بتن ریزی مجدد . |
رعایت فاصله زمانی استاندارد (معمولاً ۲۴ تا ۴۸ ساعت) برای گیرش کافی بتن اول. |
۶.۱. پیامدهای اجرایی درز سرد
درز سرد (Cold Joint) نتیجه مستقیم بتن ریزی مجدد روی بتنی است که زمان گیرش اولیه را گذرانده اما سطح آن به درستی آماده نشده است . درز سرد نه تنها از نظر سازه ای ضعیف است،بلکه به عنوان یک خط گسسته در سیستم آب بندی عمل می کند .
- راهکار عملی: در صورت وقوع درز سرد، تنها راه بازیابی مقاومت و آب بندی،تخریب مکانیکی سطح تا نمایان شدن بتن سخت، استفاده از مواد اتصال دهنده پلیمری (چسب بتن) و اطمینان از تراکم کامل بتن تازه در مجاورت درز است.
جمع بندی و نتیجه گیری
محل و شرایط قطع بتن فونداسیون، یک تصمیم ساده اجرایی نیست، بلکه یک رکن اساسی در دوام،آب بندی و پایداری بلندمدت سازه است . بی توجهی به این اصول، منجر به ظهور نقاط ضعف سازه ای می شود که در طول عمر بهره برداری، هزینه های ترمیمی گزافی را تحمیل می کنند .
خلاصه اصول کلیدی:
- محل: درز اجرایی باید در نقاط با حداقل تنش های برشی و لنگرهای خمشی (معمولاً وسط دهانه ها) ایجاد شود.
- آماده سازی: حذف کامل لیتانس، زبر کردن سطح و مرطوب سازی (SSD) قبل از اجرای بتن جدید،حیاتی است.
- آب بندی و اتصال: برای تضمین یکپارچگی، استفاده از چسب های پلیمری،نصب واتراستاپ در فونداسیون های زیرزمینی و اجرای نهایی با ماستیک و درزگیر بتن برای پوشاندن ترک های مویی ضروری است.
