سقف کرومیت (KOROMIT Slab) یا سقف های تیرچه و بلوک با تیرچه های فولادی با جان باز، یکی از رایج ترین و مؤثرترین سیستم های سازه ای در صنعت ساختمان سازی مدرن به شمار می روند. این سقف ها با ترکیب مزایایی نظیر وزن مرده کمتر،سرعت اجرای بالاتر نسبت به سیستم های سنتی،و اقتصادی بودن، به گزینه ای ایده آل برای طیف وسیعی از پروژه ها،از ساختمان های مسکونی تا سازه های بزرگ صنعتی تبدیل شده اند.
با این حال، کیفیت نهایی و دوام یک سقف کرومیت، به طور مستقیم به فرآیند بتن ریزی سقف کرومیت وابسته است . بتن ریزی تنها یک مرحله از مراحل ساخت نیست؛ بلکه تعیین کننده اصلی مقاومت نهایی، جلوگیری از نفوذ رطوبت، و تضمین یکپارچگی سازه در برابر بارهای دینامیکی و استاتیکی است. هرگونه سهل انگاری در انتخاب مصالح، آماده سازی قالب، اجرای ویبره،یا عملیات عمل آوری (Curing)، می تواند منجر به ترک های مخرب،نشست سازه،و کاهش چشمگیر عمر مفید ساختمان شود.
تعریف و ویژگی های کلیدی سقف کرومیت
سقف کرومیت، یک سیستم دال بتنی با اسکلت ترکیبی است که بارها را به سازه اصلی منتقل می کند. این سقف ها به طور کلی از اجزای زیر تشکیل شده اند:
- تیرچه های کرومیت (KOROMIT Joists): تیرچه های پیش ساخته ای که از میلگردهای زیگزاگی (خرپا) و بال های فولادی (نبشی یا ناودانی) تشکیل شده اند. این تیرچه ها در زمان بتن ریزی،به عنوان شمع موقت عمل کرده و پس از گیرش بتن، به عضو اصلی کششی تبدیل می شوند .
- بلوک های پرکننده (Filler Blocks): این بلوک ها که عمدتاً از سفال، سیمانی یا یونولیت (پلی استایرن) استفاده می شوند، صرفاً نقش پرکننده فضای بین تیرچه ها و نگهدارنده قالب را دارند و در محاسبات سازه ای دخالتی ندارند. استفاده از یونولیت، وزن مرده سقف را به شدت کاهش می دهد .
- دال بتنی فوقانی (Topping Slab): بتنی که در محل روی تیرچه ها و بلوک ها ریخته می شود و نقش اصلی در تحمل بارهای نهایی و ایجاد سطح یکپارچه را ایفا می کند.
مزایای سقف کرومیت در قیاس با دال های معمولی:
- کاهش وزن مرده: به دلیل وجود فضای خالی بلوک ها، بار مرده سقف کاهش یافته و در نتیجه ابعاد فونداسیون و ستون ها کوچکتر می شود .
- سرعت اجرا: تیرچه های پیش ساخته نیاز به زمان طولانی برای قالب بندی و شمع بندی زیرین را کاهش می دهند.
- مناسب برای کف سازی صنعتی: سطح صاف و یکپارچه سقف کرومیت،در پروژه های صنعتی که نیاز به کف سازی صنعتی با دقت بالا و مقاومت زیاد دارند،یک بستر مناسب فراهم می آورد.
مراحل حیاتی آماده سازی قبل از بتن ریزی
آماده سازی دقیق، مهم ترین عامل در جلوگیری از بروز مشکلات جدی در زمان بتن ریزی است . اگر آماده سازی با استانداردهای فنی مطابقت نداشته باشد،حتی بهترین کیفیت بتن نیز نمی تواند ضعف های اجرایی را جبران کند.
الف) بررسی نقشه ها و محاسبات بارگذاری
قبل از هر اقدامی، لازم است نقشه های اجرایی، خصوصاً جزئیات مربوط به محل قرارگیری تیرچه ها،فواصل آکس ها و بارهای طراحی شده برای سقف (به ویژه در سقف هایی که قرار است متحمل بارهای سنگین مانند تأسیسات یا تجهیزات صنعتی باشند) مجدداً بررسی شوند.
ب) اجرای شمع بندی و زیربندی (Shoring)
هرچند تیرچه های کرومیت به خودی خود مقاومت اولیه در برابر بارهای کوچک را دارند،اما شمع بندی مناسب و محکم برای تحمل وزن بتن تر (Wet Concrete) کاملاً ضروری است.
- ترازبندی: باید دقت شود که تمام تیرچه ها در یک تراز افقی قرار گیرند. عدم رعایت تراز منجر به ضخامت های متفاوت دال بتنی و در نتیجه کاهش مقاومت سازه در نقاط کم ضخامت می شود.
- پایداری: شمع ها (جک ها یا زیربندی های مثلثی) باید روی یک سطح سخت و پایدار قرار گیرند تا خطر نشست یا واژگونی در زمان بتن ریزی (که ارتعاشات زیادی ایجاد می شود) وجود نداشته باشد. فواصل شمع ها باید طبق استانداردها (معمولاً ۱ تا ۱.۵ متر) تنظیم گردد.
ج) آرماتوربندی دال (میلگردهای حرارتی و برشی)
پس از نصب تیرچه ها و بلوک ها،نوبت به قرار دادن آرماتورهای حرارتی می رسد. این میلگردها (مش) در ضخامت دال فوقانی قرار می گیرند و نقش حیاتی در کنترل ترک های ناشی از تنش های حرارتی و جمع شدگی (Shrinkage) بتن دارند.
- پوشش بتن (Cover): مهم است که آرماتورها با استفاده از اسپیسرها (فاصله اندازهای پلاستیکی یا بتنی) در محل صحیح خود نگه داشته شوند تا پوشش بتن کافی (حدود ۲ تا ۳ سانتی متر) برای محافظت از میلگرد در برابر خوردگی و آتش سوزی فراهم شود.
- شبکه مش (Mesh): استفاده از شبکه مش در دال فوقانی، توزیع تنش را بهبود بخشیده و مقاومت برشی سقف را افزایش می دهد .
د) تمیزکاری و آماده سازی نهایی
- سطح سقف باید کاملاً از هرگونه نخاله، گرد و غبار،روغن یا مواد آلاینده ای که ممکن است چسبندگی بتن را کاهش دهند، پاکسازی شود.
- در صورت استفاده از ��لوک های سفالی یا سیمانی،مرطوب سازی این بلوک ها قبل از بتن ریزی ضروری است تا رطوبت بتن تازه توسط بلوک ها جذب نشود و عمل آوری اولیه به درستی صورت گیرد.

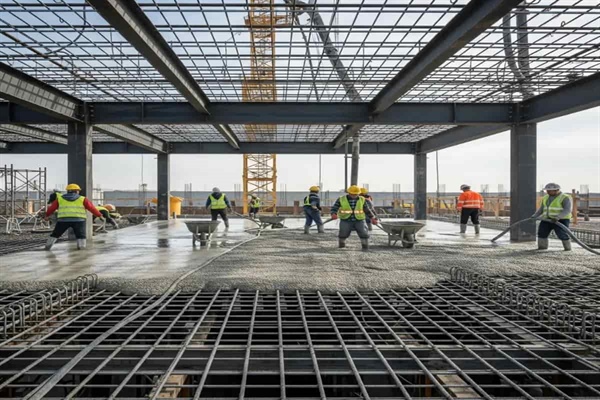

بتن ریزی سقف کرومیت: انتخاب،اجرا و کنترل کیفیت
این مرحله، نقطه اوج فرآیند اجرا است و کیفیت نهایی سقف را تعیین می کند .
الف) انتخاب و سفارش بتن مناسب (بتن با کارایی بالا)
برای بتن ریزی سقف کرومیت،بتنی با مشخصات زیر مورد نیاز است:
- مقاومت فشاری: مقاومت فشاری (به عنوان مثال C25 یا C30) باید مطابق با محاسبات سازه باشد.
- اسلامپ (کارایی): بتن باید دارای کارایی بالایی باشد (اسلامپ متوسط تا زیاد) تا بتواند به راحتی فضای زیر تیرچه ها و اطراف میلگردها را پر کند و به عملیات ویبره مؤثر پاسخ دهد. بتن سفت باعث شنیدن زدگی و بتن بیش از حد شل باعث جداشدگی (Segregation) دانه ها می شود .
- ترکیبات شیمیایی: استفاده از فوق روان کننده ها (Superplasticizers) برای دستیابی به کارایی بالا بدون افزودن آب بیش از حد، اکیداً توصیه می شود. در مناطق گرمسیر یا زمان های گرم سال، استفاده از دیرگیرکننده ها برای کنترل زمان گیرش و جلوگیری از ترک های زودرس حیاتی است.
ب) روش های بتن ریزی و پمپاژ

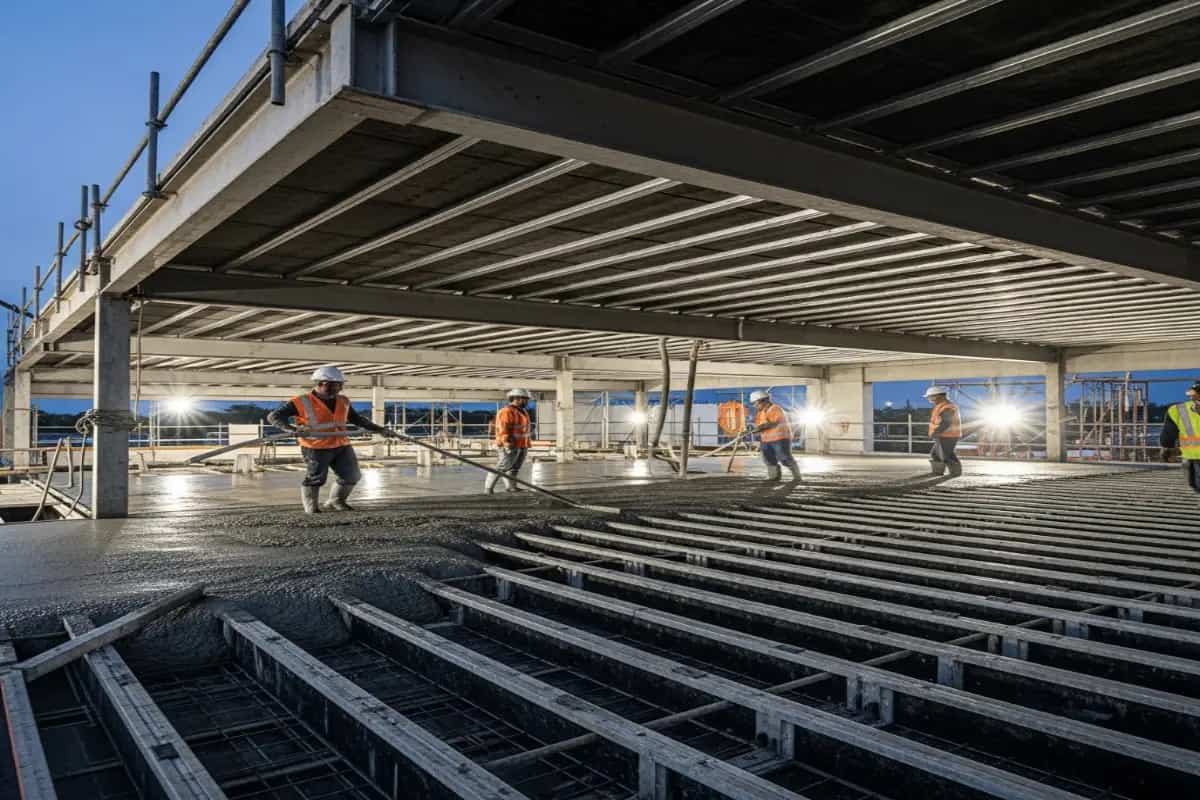

در اکثر پروژه های بزرگ و متوسط، بتن ریزی از طریق پمپ و لوله گذاری انجام می شود .
- توزیع یکنواخت: بتن باید به صورت پیوسته و تا حد امکان با توزیع یکنواخت روی سطح سقف ریخته شود . از انباشت حجم زیادی از بتن در یک نقطه خاص خودداری کنید، زیرا این امر می تواند فشار مضاعفی بر تیرچه ها و شمع ها وارد کرده و خطر شکست را افزایش دهد .
- سرعت اجرا: بتن ریزی باید با سرعتی کنترل شده انجام شود تا کارگران فرصت کافی برای پخش و ویبره زنی داشته باشند و از سرد شدن یا گیرش اولیه بتن (Cold Joints) جلوگیری شود.
ج) ویبره زنی (تراکم بتن) – قلب بتن ریزی
ویبره یا لرزاندن، مهم ترین اقدام برای متراکم کردن بتن و خارج ساختن هوای محبوس در آن است. هوای محبوس شده می تواند مقاومت بتن را به شدت کاهش داده و آن را در برابر نفوذ رطوبت آسیب پذیر کند .
- اجرای صحیح ویبره: ویبراتور باید به صورت عمودی و سریع وارد بتن شده و به آرامی خارج شود . زمان ویبره زنی در هر نقطه نباید بیش از حد باشد (معمولاً ۵ تا ۱۵ ثانیه)؛ ویبره بیش از حد می تواند منجر به جداشدگی سنگدانه ها و شیره بتن شود.
- پوشش کامل: باید اطمینان حاصل شود که بتن در تمام فضاهای زیر تیرچه ها و در ضخامت دال به خوبی متراکم شده است .
د) پرداخت سطح (Finishing)
پس از ریختن و تراز کردن بتن، عملیات پرداخت باید انجام شود تا سطحی صاف و مناسب برای عملیات بعدی (مانند اجرای کفپوش،یا آماده سازی برای کف سازی صنعتی) به دست آید. این عملیات شامل استفاده از شمشه کشی،ماله چوبی و در نهایت ماله پروانه ای (در صورت لزوم) است.
مراقبت و نگهداری بعد از بتن ریزی (Curing)
عملیات عمل آوری یا کیورینگ،مرحله ای است که اغلب نادیده گرفته می شود،اما حیاتی ترین بخش برای رسیدن بتن به مقاومت نهایی طراحی شده است . عمل آوری صحیح، هیدراتاسیون کامل سیمان را تضمین کرده و از ترک های جمع شدگی پلاستیک جلوگیری می کند.
اهمیت کنترل رطوبت و دما
- جلوگیری از تبخیر سریع: در ساعات اولیه پس از بتن ریزی، به ویژه در هوای گرم و خشک یا با وزش باد، تبخیر سریع رطوبت باعث ایجاد ترک های سطحی می شود.
- روش های عمل آوری:
- عمل آوری مرطوب (Wetting): آبپاشی مداوم سطح یا پوشاندن سقف با گونی مرطوب برای حفظ رطوبت. این روش به مدت حداقل ۷ روز (یا بیشتر، بسته به نوع سیمان) ضروری است.
- عمل آوری شیمیایی: استفاده از ترکیبات عمل آوری (Curing Compounds) که یک لایه نفوذناپذیر نازک روی سطح ایجاد کرده و از تبخیر رطوبت داخلی بتن جلوگیری می کنند .
- محافظت در برابر دماهای نامطلوب: بتن تازه باید در برابر یخبندان (در زمستان) و گرمای شدید (در تابستان) محافظت شود. دمای مناسب برای عمل آوری معمولاً بین ۱۰ تا ۲۵ درجه سانتی گراد است .
نقش درزها و محصولات مکمل در دوام سقف
در دال های بتنی وسیع،اعم از سقف های معمولی یا کرومیت، تغییرات حجمی ناشی از حرارت، رطوبت و بارگذاری،ایجاد تنش می کنند. برای کنترل این تنش ها،اجرای درزهای کنترل و استفاده از مواد مکمل ضروری است.
الف) ضرورت اجرای درزهای انبساط و اجرایی
- درزهای کنترل (Control Joints): این درزها به منظور هدایت ترک های احتمالی به نقاط از پیش تعیین شده اجرا می شوند.
- درزهای اجرایی (Construction Joints): درزهایی که در انتهای یک روز کاری (یا هر وقفه طولانی در بتن ریزی) ایجاد می شوند . تمیزکاری و اجرای درزگیر مناسب در این نقاط برای جلوگیری از ضعف ساختاری و نفوذ آب حیاتی است.
ب) استفاده از ماستیک و درزگیر بتن
پس از عمل آوری و خشک شدن بتن، درزها باید با مواد الاستیک و با کیفیت آب بندی شوند .
استفاده از ماستیک و درزگیر بتن در این درزها، نه تنها به زیبایی ظاهری کمک می کند،بلکه مهم ترین نقش را در جلوگیری از نفوذ آب های سطحی به درون سقف و تیرچه ها ایفا می کند . این نفوذ آب می تواند باعث خوردگی آرماتور (Rusting) و تخریب تدریجی بتن شود . برای سقف های کرومیت که دارای بلوک های پرکننده هستند،محافظت از نقاط اتصال در برابر نفوذ رطوبت از اهمیت مضاعفی برخوردار است.
اشتباهات رایج در بتن ریزی سقف کرومیت و راهکارها
تجربه نشان داده است که اغلب شکست ها و مشکلات بتنی ریشه در اشتباهات ساده اجرایی دارند که به راحتی قابل پیشگیری هستند:
| اشتباه رایج |
پیامدها و مشکلات |
راهکار تخصصی |
| شمع بندی نامناسب یا ضعیف |
نشست سقف در حین بتن ریزی،تغییر تراز و ترک های سازه ای جدی. |
بررسی پایداری زیرین شمع ها، استفاده از شمع های استاندارد و کنترل تراز نهایی قبل از شروع کار. |
| اسلامپ پایین یا بالا |
اسلامپ پایین: بتن متراکم نمی شود (شنیدن زدگی). اسلامپ بالا: جداشدگی دانه ها و کاهش مقاومت. |
استفاده از بتن با کارایی بالا و اسلامپ مناسب (توسط افزودنی های شیمیایی) و بازرسی اسلامپ در محل. |
| عدم ویبره زنی کافی |
ایجاد تخلخل و حباب های هوا در بتن، کاهش مقاومت و افزایش نفوذپذیری آب. |
استفاده از ویبراتورهای استاندارد و آموزش پرسنل برای ویبره زنی منظم و مؤثر . |
| عمل آوری ضعیف یا زودرس |
ترک های جمع شدگی پلاستیک،کاهش مقاومت نهایی و پوسته شدن سطح. |
حفظ رطوبت سطح به مدت حداقل ۷ روز و استفاده از ترکیبات عمل آوری تخصصی . |
| عدم پوشش بتن کافی (Cover) |
زنگ زدگی آرماتورها به دلیل نفوذ رطوبت و کاهش عمر سازه . |
استفاده اجباری از اسپیسرهای بتنی یا پلاستیکی در زیر و بین آرماتورها. |
نتیجه گیری
سقف کرومیت به دلیل مزایای متعدد، یک راهکار ساختمانی مدرن و کارآمد است، اما پتانسیل کامل این سیستم تنها زمانی محقق می شود که فرآیند بتن ریزی سقف کرومیت با دقت مهندسی و بر اساس بالاترین استانداردها انجام پذیرد .
