در سال های اخیر، استفاده از دستگاه تزریق رزین برای ترمیم و مقاوم سازی بتن،انقلابی در این حوزه ایجاد کرده است . این دستگاه ها، رزین های پلیمری پیشرفته ای نظیر اپوکسی و پلی یورتان را با دقت و فشار بالا به داخل ترک ها، درزها و خلل و فرج سازه تزریق می کنند تا ساختار بتن را بازیابی،تقویت و آب بندی کنند. برای پیمانکارانی که به دنبال راه حل های سریع، پایدار و استاندارد هستند، انتخاب و استفاده صحیح از این تجهیزات حیاتی است .
هدف از این مقاله،ارائه یک راهنمای جامع و فنی برای آشنایی با انواع دستگاه تزریق رزین اپوکسی و پلی یورتان، معیارهای انتخاب مدل مناسب و کاربردهای گسترده آن در صنعت ساختمان و زیرساخت است. ما در این راهنما، با تکیه بر دانش فنی روز و تجربه عملی در بازار ایران،به شما کمک خواهیم کرد تا درک عمیق تری از این ابزارهای کلیدی به دست آورید. به همین منظور،مرجع معتبر صنعت، یعنی کلینیک بتن،به عنوان ارائه دهنده تخصصی این دستگاه ها و مواد پلیمری، در این مقاله مورد اشاره قرار می گیرد .

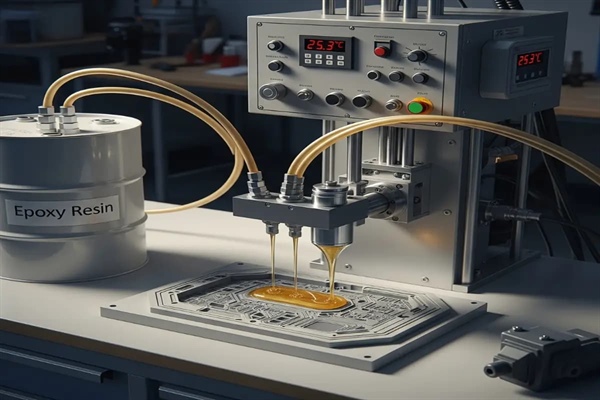

دستگاه تزریق رزین اپوکسی و پلی یورتان چیست؟
دستگاه تزریق رزین،ابزاری مکانیکی یا برقی است که برای پمپاژ مواد شیمیایی پلیمری مایع به درون کوچک ترین منافذ و ترک های سازه با فشار کنترل شده طراحی شده است. این فرآیند که «تزریق پرفشار» نامیده می شود، تضمین می کند که مواد ترمیم کننده به عمق آسیب نفوذ کرده و پس از پخت، پیوند ساختاری قوی یا آب بندی دائمی را فراهم سازند.
تعریف و کاربردهای رزین اپوکسی و پلی یورتان
انتخاب نوع دستگاه،به شدت به ماهیت رزینی که قرار است تزریق شود، بستگی دارد. دو نوع اصلی از رزین ها در این صنعت استفاده می شوند:
۱. رزین اپوکسی (Epoxy Resin)
- ماهیت: رزین دو جزئی با ویسکوزیته (غلظت) کم تا متوسط که پس از اختلاط سخت می شود.
- کاربرد اصلی: ترمیم سازه ای (Structural Repair). اپوکسی پیوند فوق العاده قوی با بتن ایجاد کرده و ترک ها را به صورت دائمی و ساختاری ترمیم می کند . زمانی که استحکام اولیه سازه نیاز به بازیابی دارد،اپوکسی بهترین گزینه است .
۲. رزین پلی یورتان (Polyurethane Resin - PU)
- ماهیت: می تواند تک جزئی یا دو جزئی باشد. نوع تک جزئی معمولاً با رطوبت (آب) واکنش می دهد و حجم آن افزایش می یابد.
- کاربرد اصلی: آب بندی و آب بندسازی (Waterproofing and Sealing). پلی یورتان پس از واکنش،ماده ای انعطاف پذیر یا فومی ایجاد می کند که از نفوذ آب جلوگیری می کند. این رزین ها برای رفع نشت فعال و ترک های مرطوب ایده آل هستند .
تفاوت دستگاه تزریق رزین تک جزئی و دو جزئی
دستگاه ها بر اساس تعداد اجزای ماده ای که باید تزریق شود،طبقه بندی می شوند:
| ویژگی |
رزین تک جزئی (Single-Component) |
رزین دو جزئی (Two-Component) |
| مواد معمول |
پلی یورتان (واکنش با رطوبت محیط) |
اپوکسی، پلی یورتان با پخت سریع |
| هدف اصلی |
آب بندی و پر کردن درزهای نشت کننده |
ترمیم ساختاری و استحکام بخشی |
| ساختار دستگاه |
ساده تر،دارای یک مخزن و پمپ |
پیچیده تر، دارای دو مخزن (A و B) و سیستم ترکیب دقیق |
مزایای استفاده از دستگاه تزریق در مقایسه با روش های سنتی
استفاده از دستگاه های تزریق نسبت به روش های سنتی (مانند ملات های ترمیمی سطحی) مزیت های رقابتی قابل توجهی دارد که متخصصان را به سوی این فناوری سوق می دهد:
- نفوذ عمیق و کامل: تزریق پرفشار،رزین را به کوچک ترین ترک های مویین و هسته سازه می رساند،در حالی که ترمیم سطحی تنها ظاهر ترک را می پوشاند .
- سرعت بالا: فرآیند تزریق به کمک دستگاه،بسیار سریع تر از روش های دستی است و امکان پوشش مناطق بزرگ در زمان کوتاه را فراهم می کند.
- دقت در ترکیب (برای رزین های دو جزئی): دستگاه های دو جزئی تضمین می کنند که اجزای A و B با نسبت دقیق ترکیب شده و پخت کامل و استحکام بهینه حاصل شود .
طبقه بندی دستگاه های تزریق رزین
برای دستیابی به نتیجه مطلوب در پروژه های ترمیم،آشنایی با انواع دستگاه های موجود و توانایی هر یک ضروری است. این دستگاه ها عموماً بر اساس قابلیت پمپاژ و ترکیب مواد طبقه بندی می شوند.
دستگاه تزریق رزین تک جزئی (Single-Component Injectors)
این دستگاه ها ساده ترین و رایج ترین نوع در بازار هستند . وظیفه آن ها پمپاژ مواد تک جزئی (عمدتاً پلی یورتان های واکنش دهنده با آب) از یک مخزن واحد است.
ویژگی ها و کاربردها:
- ساختار مکانیکی: معمولاً شامل یک پمپ دیافراگمی یا پیستونی هستند که نیروی مکانیکی یا الکتریکی خود را از یک موتور تأمین می کنند.
- سهولت استفاده: به دلیل عدم نیاز به میکس لحظه ای،کاربری آسانی دارند و تمیزکاری آن ها نسبتاً ساده است.
- فشار کاری بالا: اغلب قادر به تولید فشار کاری بسیار بالا (تا ۳۰۰۰ PSI یا بیشتر) هستند که برای غلبه بر فشار آب و تزریق در ترک های تحت فشار، حیاتی است .
- کاربرد غالب: آب بندی زیرزمین ها،دیوارهای حائل، گاراژها و تونل هایی که با نشت فعال آب مواجه هستند.

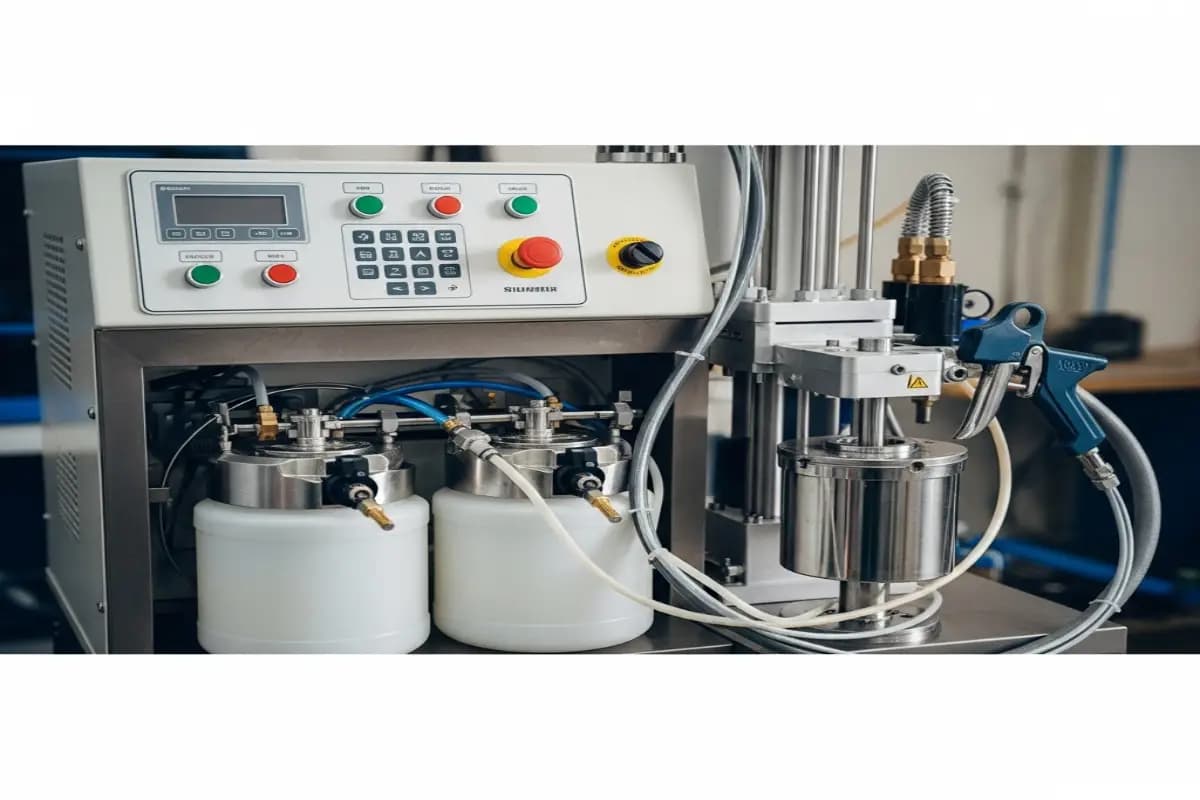

دستگاه تزریق رزین دو جزئی (Two-Component Injectors)
این دستگاه ها قلب فناوری تزریق ساختاری مدرن محسوب می شوند. آن ها برای پمپاژ هم زمان دو ماده (رزین و هاردنر) از دو مخزن مجزا با نسبت حجمی دقیق (معمولاً ۱:۱ یا ۱:۲) طراحی شده اند و فرآیند اختلاط تنها لحظاتی پیش از تزریق نهایی صورت می گیرد.
ویژگی ها و قابلیت ها:
- ترکیب کنترل شده: مهم ترین مزیت، تضمین نسبت ترکیب صحیح است،که برای دستیابی به ویژگی های فیزیکی و شیمیایی نهایی اپوکسی یا پلی یورتان های پرسرعت،ضروری است.
- تنظیم ویسکوزیته: بسیاری از مدل های پیشرفته دارای قابلیت کنترل دما هستند که به کاهش ویسکوزیته رزین های غلیظ تر کمک می کند تا نفوذ بهتری داشته باشند .
- کاربردهای حساس: ایده آل برای ترمیم سازه ای ترک ها با استفاده از رزین های اپوکسی که نیاز به بازگشت استحکام کامل سازه دارند،مانند پل ها، تیرها و ستون ها.
مقایسه با نوع تک جزئی:
در حالی که دستگاه های تک جزئی برای آب بندی سریع با پلی یورتان های فومی کارآمد هستند، دستگاه های دو جزئی برای پروژه های مقاوم سازی ساختاری با اپوکسی،که نیازمند دقت بالا در ترکیب و کنترل کامل فشار هستند، انتخاب اجباری محسوب می شوند.
معیارهای کلیدی در انتخاب دستگاه تزریق رزین مناسب
خرید دستگاه تزریق رزین یک سرمایه گذاری بلندمدت است که بر کیفیت پروژه ها تأثیر مستقیم دارد . برای اطمینان از انتخاب صحیح،خریداران باید چند معیار فنی حیاتی را در نظر بگیرند:
۱. فشار (Pressure) و دبی (Flow Rate) تزریق
- فشار کاری (PSI/Bar): فشار پمپاژ تعیین می کند که رزین تا چه عمقی می تواند در ترک های فشرده نفوذ کند . برای ترمیم ترک های عمیق و تحت فشار آب (آب بندی فعال)، دستگاهی با توانایی تولید فشار بالا (حداقل ۲۵۰۰ تا ۳۰۰۰ PSI) ضروری است .
- دبی (Litres/Minute): دبی به حجم رزینی که دستگاه در واحد زمان تزریق می کند،اشاره دارد. دبی بالا برای پر کردن سریع تر ترک های بزرگ و پرحجم در پروژه های صنعتی مفید است.
۲ . حجم تزریق و ظرفیت مخزن
اگر پروژه های شما کوچک و پراکنده هستند،یک دستگاه تک جزئی کوچک و قابل حمل کافی است. اما برای پروژه های بزرگ صنعتی که نیاز به تزریق مداوم و حجم بالایی از رزین دو جزئی دارند، انتخاب دستگاه هایی با مخازن بزرگ تر و قابلیت کارکرد مداوم،ضروری است. ظرفیت مخزن مستقیماً بر وقفه های کاری تأثیر می گذارد .
۳. سهولت استفاده،حمل و نگهداری
دستگاه های تزریق رزین،به ویژه در محل پروژه،باید:
- وزن مناسبی داشته باشند تا حمل و نقل و مانور در محیط کارگاهی (مانند کار در ارتفاع یا تونل) آسان باشد.
- طراحی کاربرپسند داشته باشند، به طوری که اتصال شلنگ ها و نازل ها به سادگی انجام شود.
- ساختار ساده ای برای تمیزکاری داشته باشند؛ زیرا رزین های پخت سریع،در صورت تمیز نشدن سریع، می توانند به پمپ آسیب جدی برسانند .
۴. کیفیت مواد سازنده و امکان تزریق دقیق (ویسکوزیته)
پمپ دستگاه باید از موادی ساخته شده باشد که در برابر سایش ناشی از رزین ها و حلال های قوی مقاوم باشد. علاوه بر این،دستگاه باید توانایی هندل کردن رزین هایی با ویسکوزیته های متفاوت (از رزین های بسیار رقیق برای ترک های مویین تا رزین های غلیظ تر) را داشته باشد . در دستگاه های دو جزئی، بررسی دقت نسبت ترکیب (Mixing Ratio Accuracy) از اهمیت بالایی برخوردار است .
کاربردهای عملیاتی و صنعتی دستگاه های تزریق رزین
فناوری تزریق رزین، از پروژه های مسکونی ساده تا زیرساخت های ملی پیچیده،کاربردهای گسترده ای دارد. این دستگاه ها ابزاری کلیدی برای حل مشکلات رایج و مزمن سازه ای هستند:
۱. ترمیم ترک های بتن و سازه ها (Structural Crack Repair)
در سازه های بتنی که تحت بارهای دینامیکی یا خمشی قرار دارند، ترک ها می توانند منجر به کاهش ظرفیت باربری شوند. تزریق رزین اپوکسی با فشار بالا،ترک را به طور کامل با ماده ای سخت تر از بتن اصلی پر کرده و پیوستگی ساختاری سازه را بازیابی می کند. این فرآیند، بهترین راهکار برای تقویت تیرها، ستون ها و دال ها است .
۲. آب بندی نشت های فعال (Active Leak Sealing)
یکی از چالش برانگیزترین مشکلات در زیرزمین ها و سازه های نگهبان، نشت آب فعال است. دستگاه های تک جزئی،پلی یورتان را به درون این ترک ها پمپاژ می کنند . پلی یورتان بلافاصله با آب واکنش داده،منبسط شده و یک فوم انعطاف پذیر و ضدآب ایجاد می کند که مانع عبور آب می شود.
۳. مقاوم سازی و تثبیت بستر (Soil Stabilization)
در برخی کاربردهای خاص،مانند تثبیت خاک سست یا پر کردن گودال ها و فضاهای خالی زیر فونداسیون،رزین های خاصی با فشار بالا تزریق می شوند تا استحکام و پایداری بستر را افزایش دهند. این امر برای جلوگیری از نشست نامتقارن سازه حیاتی است.
۴ . پر کردن درزهای ساختمانی و مکانیکی
در پل ها، پارکینگ ها و تأسیسات صنعتی، درزها و فواصل بزرگ تر نیز می توانند با رزین های ویسکوزیته بالا یا فوم های پلی یورتان پر شوند تا از ورود آلاینده ها، مواد شیمیایی و رطوبت به داخل ساختار جلوگیری شود.
راهنمای نگهداری و اصول ایمنی کار با رزین ها
رزین های اپوکسی و پلی یورتان مواد شیمیایی قوی هستند و دستگاه های تزریق ابزاری با فشار بسیار بالا محسوب می شوند. بنابراین، رعایت نکات ایمنی و نگهداری برای حفظ جان کاربر و طول عمر دستگاه ضروری است .
۱ . اصول ایمنی هنگام کار با رزین اپوکسی و پلی یورتان
- تهویه مناسب: کار با رزین ها (به ویژه اپوکسی ها و حلال های تمیزکننده) باید در محیطی با تهویه کافی انجام شود تا از استنشاق بخارات سمی جلوگیری شود .
- تجهیزات حفاظت فردی (PPE): استفاده از ماسک تنفسی با فیلتر شیمیایی مناسب، دستکش های مقاوم در برابر مواد شیمیایی، عینک ایمنی و لباس کار بلند الزامی است .
- فشار بالا: هرگز نباید نازل تزریق یا نقاط اتصال شلنگ را در زمان کارکرد دستگاه و در فشار بالا،به سمت بدن یا دست گرفت. تزریق رزین به بدن در این فشار می تواند منجر به آسیب جدی شود .
۲. تمیزکاری و نگهداری دستگاه ها برای طول عمر بیشتر
مهم ترین عامل در خرابی دستگاه های تزریق، سفت شدن رزین در داخل پمپ و شلنگ است .
- تمیزکاری فوری: بلافاصله پس از اتمام کار تزریق یا در وقفه های طولانی،دستگاه باید با استفاده از حلال مخصوص شستشو داده شود. حلال باید در سیستم پمپاژ چرخانده شود تا هرگونه بقایای رزین به طور کامل خارج شود .
- نگهداری مواد: رزین ها و هاردنرها باید در دمای مناسب و به دور از رطوبت و نور مستقیم خورشید نگهداری شوند .
- بازرسی دوره ای: بررسی دوره ای وضعیت شلنگ ها، واشرها و نازل ها برای اطمینان از عدم ساییدگی و حفظ آب بندی آن ها، از نشت ناخواسته و کاهش فشار کاری جلوگیری می کند .
جمع بندی
فناوری تزریق رزین های پلیمری، به عنوان کارآمدترین و پایدارترین روش برای ترمیم و آب بندی سازه های بتنی، جایگاه خود را در صنعت ساختمان تثبیت کرده است . برای پیمانکاران و متخصصانی که به دنبال افزایش کیفیت کار، کاهش زمان پروژه و تضمین دوام بلندمدت سازه هستند، سرمایه گذاری در دستگاه تزریق رزین پیشرفته امری اجتناب ناپذیر است .
