بتن شفاف، که اغلب با نام تجاری لایتراکان (Litracon) شناخته می شود،یکی از هیجان انگیزترین نوآوری ها در حوزه مصالح نوین ساختمانی است . این متریال خارق العاده،تعریف سنتی ما از بتن را به چالش می کشد و امکان می دهد تا نور طبیعی به عمق سازه نفوذ کند، در حالی که مقاومت و استحکام بتن معمولی حفظ می شود. این ترکیب بی نظیر از استحکام و شفافیت،فرصتی بی نظیر برای معماران و طراحان مدرن فراهم کرده است تا بازی نور و سایه را به المان اصلی طراحی فضاهای داخلی و خارجی تبدیل کنند.
دلیل توجه روزافزون به بتن عبوردهنده نور در معماری مدرن،توانایی آن در کاهش نیاز به نور مصنوعی و ایجاد جلوه های بصری خاص است؛ جلوه هایی که پیش از این صرفاً با متریال هایی مانند شیشه و پلیمر قابل دستیابی بودند . این مقاله از کلینیک بتن به بررسی جامع بتن شفاف یا لایتراکان، ساختار، کاربردها، مزایا و چالش های اجرای آن می پردازد .

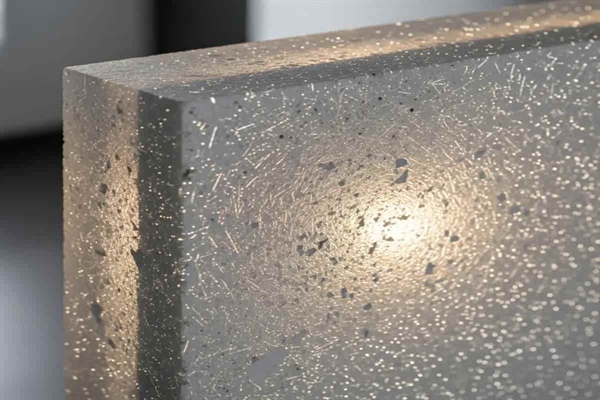

بتن شفاف (لایتراکان) چیست؟
تعریف بتن شفاف
بتن شفاف (Light Transmitting Concrete)،ماده ای مرکب است که از ترکیب بتن معمولی دانه ریز و مقدار زیادی الیاف نوری شیشه ای (Fiber Optics) ساخته می شود . این الیاف، نور را از یک سمت پنل بتنی جذب کرده و آن را به سمت دیگر انتقال می دهند. نتیجه کار،محصولی است که با حفظ تمام ویژگی های مکانیکی بتن، این قابلیت را دارد که سایه ها و خطوط نوری را به صورت پیکسل به پیکسل از خود عبور دهد.
توجه به این نکته ضروری است که بتن شفاف،همانند شیشه،کاملاً واضح و شفاف نیست؛ بلکه یک ماده مات است که تنها اجازه می دهد نور از مسیر الیاف نوری عبور کند. این قابلیت نوری به بتن، عمق و کیفیت خاصی می بخشد .
تاریخچه و معرفی لایتراکان
ایده ساخت بتن شفاف اولین بار توسط آرون لوسونچی (Áron Losonczi)، معمار مجارستانی،در سال ۲۰۰۱ مطرح و ثبت اختراع شد. او این ماده را با نام تجاری لایتراکان (Litracon) که مخفف "Light Transmitting Concrete" است،به جهان معرفی کرد. لوسونچی با قراردادن هزاران رشته الیاف نوری در داخل بلوک های بتنی، ثابت کرد که می توان نور را بدون از دست دادن استحکام، از ضخامت های زیاد بتن عبور داد . این اختراع،نقطه عطفی در تولید بتن نوین و مصالح هوشمند محسوب می شود.
نحوه عبور نور از بتن شفاف
مکانیسم عبور نور در بتن شفاف کاملاً وابسته به علم اپتیک (نورشناسی) است . الیاف نوری (فیبرهای نوری) که در بتن به کار می روند، بر اساس اصل بازتاب داخلی کلی عمل می کنند. این الیاف که قطری در حد میکرومتر دارند، به طور موازی و عمود بر سطح قرار می گیرند .
هنگامی که نور (چه نور خورشید و چه نور مصنوعی) به یک سمت پنل بتنی تابیده می شود،الیاف نوری آن را جذب کرده و تقریباً بدون اتلاف انرژی،از هسته خود عبور می دهند و به سمت مقابل منتقل می کنند. میزان عبور نور در این پنل ها می تواند تا حدود ۴ تا ۵ درصد از کل سطح پنل باشد، اما این میزان برای ایجاد سایه و تشخیص اشیا در سمت دیگر کافی است.
ساختار و ترکیبات بتن شفاف
برای دستیابی به خواص بتن شفاف، فرآیند تولید و انتخاب مواد اولیه باید با دقت بسیار بالایی انجام شود. ترکیب اصلی این متریال شامل سه جزء اساسی است:
نقش الیاف نوری در بتن شفاف
الیاف نوری یا فیبرهای نوری (Optical Fibers) جزء کلیدی و تعیین کننده ماهیت این بتن هستند . این الیاف معمولاً از جنس شیشه یا پلاستیک شفاف ساخته می شوند و برای انتقال مؤثر نور،باید در هنگام قالب گیری،با دقت فوق العاده ای و به صورت لایه لایه، میان مخلوط بتن قرار گیرند .
- درصد حجمی: الیاف نوری در حدود ۴ تا ۵ درصد از کل حجم بتن را تشکیل می دهند . اگرچه این درصد کم به نظر می رسد، اما چگالی و تراکم الیاف در واحد سطح، قابلیت عبور نور را تعیین می کند.
- قطر الیاف: قطر الیاف می تواند بین ۲ میکرومتر تا ۲ میلی متر متغیر باشد . الیاف با قطر کمتر،تصویر دقیق تری از منبع نور منتقل می کنند، در حالی که الیاف ضخیم تر، انتقال نور را به صورت پراکنده تر انجام می دهند.
ترکیب بتن پایه و الیاف انتقال دهنده نور
بتن پایه که برای ساخت لایتراکان استفاده می شود، باید بسیار ریزدانه و با کیفیت باشد تا بتواند فضای بین الیاف را کاملاً پر کند. معمولاً از مواد زیر در ساخت این بتن استفاده می شود:
- سیمان: با عیار بالا .
- سنگدانه: دانه های ریز و ماسه با کمترین میزان ناخالصی. از شن درشت برای جلوگیری از آسیب به الیاف نوری استفاده نمی شود.
- افزودنی های شیمیایی: شامل روان کننده ها و فوق روان کننده ها برای افزایش کارایی و اطمینان از تراکم کامل بتن در اطراف الیاف حساس.
تفاوت ساختاری بتن شفاف با بتن معمولی
تفاوت اصلی نه در مقاومت فشاری،بلکه در چگالی داخلی است. بتن معمولی صرفاً برای تحمل بار طراحی شده،اما ساختار لایتراکان ساختاری لایه ای و هدفمند است. الیاف نوری باید کاملاً موازی و عمود بر نیروهای فشاری قرار گیرند تا کارایی نوری حفظ شود .
از نظر مقاومت مکانیکی، به دلیل استفاده از سیمان با کیفیت بالا و الیاف نوری که خود مقاومت کششی بالایی دارند،بتن شفاف عموماً مقاومت فشاری بسیار خوبی (مشابه بتن معمولی یا حتی بهتر) از خود نشان می دهد،اگرچه معمولاً در سازه هایی با بارهای سنگین به کار نمی رود.
نحوه ساخت بتن شفاف
تولید بتن شفاف یک فرآیند پیچیده و دقیق است که به ماشین آلات پیشرفته و نظارت تخصصی نیاز دارد . این فرآیند به صورت دستی یا نیمه صنعتی انجام می شود و به همین دلیل زمان بر و پرهزینه است.
مراحل تولید بتن شفاف
- آماده سازی الیاف: الیاف نوری به طول مورد نیاز برش داده شده و در قالب های مخصوص به صورت شبکه ای بسیار متراکم و منظم آرایش می یابند. این الیاف باید در جای خود تثبیت شوند تا در مرحله بتن ریزی جابه جا نشوند .
- اختلاط بتن: یک مخلوط بتنی بسیار روان و همگن (با دانه بندی ریز) تهیه می شود .
- آرایش الیاف نوری در قالب: الیاف نوری به صورت لایه لایه و موازی،بین لایه های نازک بتن در قالب قرار می گیرند. این کار دقت و ظرافت بالایی می طلبد تا تراکم الیاف در تمام نقاط یکسان باشد.
- فرآیند قالب گیری و عمل آوری: بتن با دقت فراوان به داخل قالب حاوی الیاف ریخته می شود و سپس فرآیند ویبره یا لرزش برای خروج هوا صورت می گیرد تا اطمینان حاصل شود که فضای خالی بین الیاف باقی نمی ماند. عمل آوری در شرایط کنترل شده دما و رطوبت انجام می شود.
- برش و پرداخت نهایی: پس از سخت شدن بتن، بلوک ها یا پنل ها از قالب خارج شده و سطح آن ها با دقت بسیار بالا،برش داده و صیقل می خورد تا انتهای الیاف نوری نمایان شوند. صیقل کاری برای عبور مؤثر نور حیاتی است .
کنترل کیفیت در تولید بتن شفاف
کنترل کیفیت در تولید لایتراکان بسیار حساس است . مهم ترین عوامل کنترلی شامل موارد زیر است:
- یکنواختی در آرایش الیاف نوری .
- اطمینان از عدم وجود حباب های هوا در اطراف الیاف (که می تواند مسیر نور را مسدود کند).
- مقاومت فشاری مطابق با استانداردهای سازه ای.
کاربردهای بتن شفاف در ساختمان
بتن شفاف یک متریال نوآورانه است که کاربرد آن بیشتر در بخش های دکوراتیو و معماری پروژه های خاص و لوکس متمرکز است. توانایی آن در تبدیل دیوارهای جامد به منابع نور طبیعی، افق های جدیدی را در طراحی نمای داخلی و خارجی باز کرده است.
استفاده در نمای ساختمان
یکی از مهم ترین کاربردهای بتن لایتراکان، در نمای ساختمان هاست. استفاده از پنل های بتن شفاف در نماهای جنوبی یا غربی ساختمان ها می تواند نور روز را به فضاهای داخلی هدایت کند، بدون اینکه شفافیت کامل یک پنجره معمولی را داشته باشد .
- جلوه بصری: در طول روز، فضای داخلی روشن تر می شود و در شب، با روشن شدن فضاهای داخلی، بتن شفاف به یک فانوس شهری زیبا تبدیل می شود و طرح های نوری جذابی را در نمای بیرونی خلق می کند.
دیوارهای داخلی و جداکننده ها
در طراحی داخلی، بتن شفاف ابزاری ایده آل برای ساخت دیوارهای جداکننده (پارتیشن) است. این دیوارها، ضمن حفظ حریم خصوصی، اجازه می دهند تا نور از یک اتاق به اتاق دیگر نفوذ کند و حس فضایی باز و روشن ایجاد شود . این امر به ویژه در محیط های اداری،گالری ها و موزه ها کاربرد فراوان دارد .
طراحی دکوراتیو و المان های معماری
بتن دکوراتیو شفاف در خلق المان های خاص معماری نیز بی نظیر است:
- کف پوش ها: ایجاد کف پوش هایی که در شب با نورپردازی های زیرین روشن می شوند .
- میز و کانتر: طراحی میزهای بتنی با قابلیت عبور نور برای فضاهای لوکس .
- بلوک های تزئینی: ساخت بلوک های خاص برای ساخت محوطه سازی شهری یا نیمکت ها.
استفاده در فضاهای عمومی و خاص
لایتراکان به دلیل دوام بالای بتن و جلوه بصری خاص الیاف نوری، در پروژه های عمومی نظیر ایستگاه های مترو، ورودی بیمارستان های لوکس و لابی هتل ها استفاده می شود تا ترکیبی از استحکام و ظرافت به نمایش گذاشته شود.
مزایای بتن شفاف (لایتراکان)
استفاده از بتن شفاف، فراتر از یک انتخاب زیبایی شناختی، مزایای عملکردی قابل توجهی نیز به همراه دارد:
۱. عبور نور طبیعی و کاهش مصرف انرژی
با هدایت نور طبیعی به عمق ساختمان،نیاز به استفاده از نور مصنوعی در طول روز به میزان چشمگیری کاهش می یابد. این خاصیت بهینه سازی انرژی، بتن شفاف را به گزینه ای دوستدار محیط زیست تبدیل می کند .
۲. زیبایی بصری و جلوه معماری منحصر به فرد
جذابیت اصلی لایتراکان، در تضاد ماهیت سنگین بتن و عبور لطیف نور از آن است. این متریال جلوه ای پویا ایجاد می کند که با تغییر زاویه تابش نور در طول روز، تغییر می کند. در شب، این پنل ها مانند یک پرده نمایش عمل می کنند که نورپردازی داخلی را به بیرون منعکس می کنند.
۳. مقاومت مکانیکی مناسب
لایتراکان با وجود الیاف نوری، همچنان یک ماده بر پایه سیمان است و مقاومت فشاری بسیار بالایی دارد . این ویژگی امکان استفاده از آن را در دیوارهایی که نیاز به استحکام بالایی دارند،فراهم می سازد.
۴. دوام و طول عمر بالا
الیاف نوری به کاررفته در بتن، در برابر عوامل محیطی، رطوبت و فرسایش مقاوم هستند. مانند بتن معمولی،لایتراکان نیز دوام بسیار بالایی دارد و نیاز به نگهداری کمتری نسبت به شیشه یا پلیمرها دارد.
معایب و محدودیت های بتن شفاف
همانند هر ماده نوین دیگری، بتن شفاف نیز با محدودیت هایی مواجه است که استفاده گسترده از آن را تحت تأثیر قرار می دهد:
۱ . هزینه بالای تولید
مهم ترین مانع بر سر راه استفاده گسترده از لایتراکان، هزینه نجومی تولید آن است. فرآیند تولید نیازمند دقت بالا،نیروی انسانی متخصص و زمان زیادی برای آرایش دستی الیاف نوری است. این هزینه می تواند چندین برابر قیمت بتن دکوراتیو معمولی باشد.
۲. محدودیت در ابعاد و ضخامت
به دلیل پیچیدگی آرایش الیاف نوری،تولید پنل های بسیار بزرگ یا با ضخامت های بسیار متفاوت، دشوار است. اکثر محصولات موجود در بازار به صورت بلوک ها یا پنل های پیش ساخته با ابعاد استاندارد عرضه می شوند .
۳ . اجرای تخصصی
نصب و اجرای پنل های بتن شفاف نیازمند تیم های اجرایی مجرب است که با نحوه کار با مصالح نوین ساختمانی آشنا باشند. هرگونه آسیب به الیاف در حین نصب می تواند کارایی نوری پنل را کاهش دهد.
۴. کاربرد محدود در سازه های باربر اصلی
اگرچه مقاومت لایتراکان بالا است،اما به دلیل هزینه بالا و تمرکز بر روی جنبه زیبایی شناسی، استفاده از آن در سازه های اصلی و باربر (مانند ستون ها و تیرهای اساسی) اقتصادی و مرسوم نیست؛ کاربرد اصلی آن در دیوارهای غیرسازه ای و دکوراتیو است.
تفاوت بتن شفاف با سایر بتن های دکوراتیو
بتن شفاف بخشی از خانواده بزرگ بتن دکوراتیو است، اما تفاوت های اساسی با سایر اعضای این خانواده دارد:
مقایسه با بتن اکسپوز (Exposed Concrete)
بتن اکسپوز عمدتاً بر بافت سطح بتن و نمایش زیبایی خام و صنعتی آن تمرکز دارد . این بتن دارای سطح صاف یا بافت دار است و نور را منعکس می کند .
- تفاوت: بتن اکسپوز کاملاً مات و جامد است؛ بتن شفاف (لایتراکان) نور را از خود عبور می دهد. هدف اکسپوز، زیبایی بافت سطح، و هدف لایتراکان، زیبایی بازی نور است .
مقایسه با بتن رنگی
بتن رنگی با استفاده از پیگمنت ها، جلوه ای زیبا و رنگی ایجاد می کند. این بتن در معماری برای هماهنگی با محیط یا ایجاد تضاد رنگی استفاده می شود.
- تفاوت: بتن رنگی استحکام بصری دارد؛ بتن شفاف دارای پویایی نوری است . رنگی بودن تنها یک ویژگی سطحی است، در حالی که لایتراکان ماهیتی نوری دارد .
مقایسه با بتن معماری سنتی
بتن های معماری سنتی (مانند بتن های تراش خورده یا بافت دار) تمرکز خود را بر جزئیات سنگی و تراشه های سنگدانه قرار می دهند .
- تفاوت: بتن شفاف به جای تمرکز بر دانه ها، از الیاف نوری به عنوان عامل اصلی زیبایی استفاده می کند که عنصری مدرن و کاملاً عملکردی محسوب می شود.
نکات اجرایی و نگهداری بتن شفاف
برای اطمینان از عملکرد بهینه و طول عمر بتن شفاف، رعایت نکات فنی و اجرایی حیاتی است.
شرایط نصب و اجرا
- پشتیبانی سازه ای: اگرچه پنل های لایتراکان سبک تر از بتن حجیم هستند، اما همچنان سنگین محسوب می شوند و نیازمند سازه پشتیبان قوی برای تحمل وزن پنل ها هستند.
- محافظت از الیاف: در طول نصب،باید مراقب بود که سطح پنل ها خراشیده نشود،زیرا هرگونه آسیب به انتهای الیاف نوری، کیفیت انتقال نور را کاهش می دهد .
- درزبندی دقیق: برای کاربردهای خارجی،درزبندی بین پنل ها باید کاملاً آب بندی شود تا از نفوذ رطوبت و آسیب به ساختار داخلی بتن جلوگیری شود.
نگهداری و نظافت
تمیز نگه داشتن سطح بتن شفاف برای حفظ کارایی نوری آن بسیار مهم است . هرگونه آلودگی یا گرد و غبار بر روی سطح،می تواند میزان نور ورودی یا خروجی را کاهش دهد . نظافت باید با استفاده از مواد ملایم و غیرساینده انجام گیرد تا سطح صیقلی حفظ شود .
دوام الیاف نوری در طول زمان
الیاف نوری شیشه ای مورد استفاده در لایتراکان،دارای عمر طولانی هستند و تحت تأثیر اشعه UV یا تغییرات دمایی قرار نمی گیرند. با فرض اجرای صحیح و عدم آسیب مکانیکی، ویژگی عبور نور در بتن شفاف تا چندین دهه باقی خواهد ماند.
جمع بندی نهایی
بتن شفاف یا لایتراکان بیش از یک مصالح ساختمانی، یک بیانیه معماری است . این محصول نوآورانه نشان دهنده آن است که چگونه مصالح سنتی می توانند با بهره گیری از فناوری های پیشرفته،به سطحی از عملکرد و زیبایی شناسی دست یابند که پیش از این غیرقابل تصور بود .
لایتراکان با موفقیت،تضاد میان سنگینی و نور،و استحکام و ظرافت را حل کرده است. در حالی که هزینه بالا و پیچیدگی تولید آن ممکن است کاربرد آن را محدود به پروژه های لوکس و خاص کند، اما نقش محوری آن در طراحی فضاهای نوآورانه و پایدار غیرقابل انکار است .
معماران و مهندسان هوشمند، همواره به دنبال ترکیب مواد سنتی با محصولات نوین هستند تا پروژه هایی ماندگار و منحصر به فرد خلق کنند. استفاده از محصولات تخصصی و نوین بتن، چه در قالب بتن شفاف، و چه در فرم های پیشرفته دیگر مانند بتن های پلیمری و دکوراتیو،نقشی حیاتی در تعیین آینده ساخت وساز مدرن و خلاقانه ایفا خواهد کرد. با انتخاب هوشمندانه مصالح و بهره گیری از مشاوره تخصصی،می توان سازه هایی ساخت که نه تنها مقاوم اند، بلکه با محیط و نور تعامل می کنند.
