آزمایش پتروگرافی بتن، که به درستی "کالبدشکافی بتن" نامیده می شود، ابزاری حیاتی برای مهندسین، کارشناسان کنترل کیفیت و متخصصین ترمیم است. این آزمایش نه تنها به ما می گوید بتن چگونه عمل می کند، بلکه دقیقاً آشکار می سازد که چرا ممکن است در آینده شکست بخورد و چگونه می توان از این شکست جلوگیری کرد.
این مقاله راهنمای جامعی است برای متخصصینی که در پی تحلیل دقیق ریزساختار بتن، شناسایی ریشه ای علت یابی خرابی بتن و تدوین استراتژی های موثر برای ارزیابی دوام بتن در برابر عوامل محیطی سخت هستند .
اهمیت آزمایش پتروگرافی برای تضمین کیفیت و دوام بتن
در عصر حاضر، پروژه های زیربنایی با سرمایه های هنگفت، نیازمند تضمین طول عمر بیش از صد سال هستند. بتنی که دارای نقص های ساختاری پنهان باشد، هرگز نمی تواند این دوام بلندمدت را تضمین کند . پتروگرافی به ما این امکان را می دهد تا کیفیت مواد اولیه،فرآیندهای اختلاط،عمل آوری و مهم تر از همه، میزان نفوذپذیری بتن را به صورت دقیق بررسی کنیم .
نقش محصولات تخصصی سایت در حفاظت از بتن
شناسایی نقص های ریزساختاری توسط آزمایش پتروگرافی بتن تنها نیمی از معادله است؛ نیمه دیگر، اعمال راه حل های محافظتی هدفمند است . دوام بتن مستقیماً با توانایی سازه در مقاومت در برابر نفوذ آب، یون های مهاجم (کلرید و سولفات) و عوامل فیزیکی مرتبط است. اینجاست که محصولات تخصصی وارد عمل می شوند:
- ماستیک و درزگیر بتن: (لینک به صفحه محصول ماستیک و درزگیر بتن)
نقش حیاتی در آب بندی سطوح در معرض عوامل جوی و پر کردن درزهای انبساطی و ترک ها دارند. این مواد با ایجاد یک سد انعطاف پذیر،نفوذ رطوبت، مواد شیمیایی و یخ زدگی و ذوب شدن را متوقف کرده و عمر سازه را به طور چشمگیری افزایش می دهند.
- واتر استاپ: (لینک به صفحه محصول واتر استاپ)
این محصول برای آب بندی درزهای اجرایی و انبساطی در سازه های نگهدارنده آب یا در معرض آب زیرزمینی (مانند مخازن،تونل ها و فونداسیون ها) ضروری است. واتر استاپ از حیاتی ترین اجزای پیشگیرانه در برابر نفوذ آب است، به ویژه در محل هایی که ساختار بتن به دلیل توقف کار، دارای ضعف ذاتی است.
آزمایش پتروگرافی بتن چیست؟
آزمایش پتروگرافی (Petrography) یک تکنیک تحلیلی پیشرفته است که در آن نمونه های جامد بتن یا مغزه های حفاری شده،تحت بررسی میکروسکوپ های نوری با قدرت تفکیک بالا قرار می گیرند . هدف اصلی، شناسایی ترکیب فیزیکی و شیمیایی مواد،تعیین نسبت ها و ارزیابی عیوب و نقص های ریزساختاری است که ممکن است به عملکرد ضعیف یا خرابی منجر شوند .
تعریف و روش انجام آزمایش (ASTM C856)
آزمایش پتروگرافی بتن معمولاً طبق استاندارد ASTM C856 انجام می شود و شامل مراحل زیر است:
- نمونه برداری: استخراج مغزه های بتن (Core Samples) از محل مورد نظر. این نمونه ها باید معرف وضعیت کلی ساختار باشند .
- تهیه مقطع نازک (Thin Section): نمونه ها به ضخامت های بسیار نازک (معمولاً بین 20 تا 30 میکرومتر) برش داده می شوند. این ضخامت امکان عبور نور پلاریزه و بررسی دقیق مواد معدنی و ساختار بلوری را فراهم می کند.

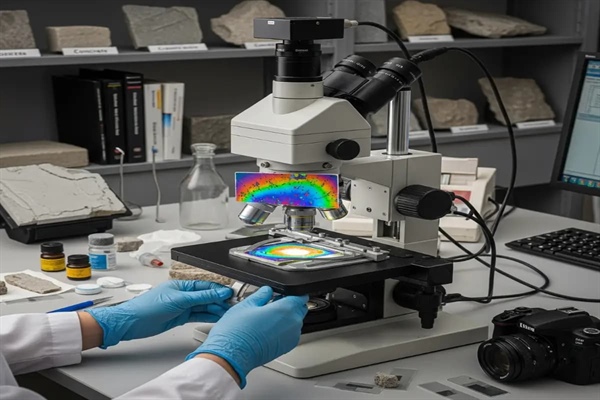

- بررسی میکروسکوپی: نمونه ها تحت میکروسکوپ های پلاریزان (Petrographic Microscope) قرار می گیرند . این ابزار به متخصص اجازه می دهد تا بافت، اندازه دانه، میزان حباب ها و محصولات هیدراتاسیون را مشاهده و تحلیل کند.
ابزار و تجهیزات مورد استفاده
ابزارهای پتروگرافی صرفاً میکروسکوپ نیستند؛ بلکه یک مجموعه تخصصی از تجهیزات را شامل می شوند که به دقت بی نظیری نیاز دارند:
- میکروسکوپ های پلاریزان: برای تحلیل فازهای معدنی، محصولات واکنش های مخرب و بررسی بافت های مختلف.
- میکروسکوپ های استریو: برای بررسی ترک های سطحی، عمق نفوذ آلودگی ها و عیوب بزرگ تر.
- آنالیزگرهای تصویر دیجیتال: برای اندازه گیری کمی حباب های هوا و تعیین میزان هواگیری (Air Content) بر اساس استاندارد ASTM C457.
- دستگاه های تهیه مقطع نازک: شامل اره های الماسی دقیق و دستگاه های پرداخت (Grinding and Polishing) برای رسیدن به ضخامت های مورد نیاز.
بررسی میکروسکوپی و شناسایی مواد تشکیل دهنده
تحلیلگر در فرآیند بررسی میکروسکوپی به دنبال شناسایی موارد زیر است:
- سنگدانه ها: نوع، بافت،توزیع و سلامت سنگدانه ها؛ از جمله شناسایی سنگدانه های واکنش زا (مانند واکنش قلیایی-سیلیس - ASR).
- ماتریس سیمانی (خمیر سیمان): کیفیت هیدراتاسیون،نسبت آب به سیمان (W/C) تخمینی، و وجود فازهای مخرب مانند اترینگایت (Ettringite) یا تائومازیت (Thaumasite).
- حباب های هوا: اندازه،شکل و توزیع حباب های هوا. این امر برای ارزیابی مقاومت بتن در برابر سیکل های یخ زدگی و ذوب شدن بسیار مهم است.
تشخیص ریزساختار بتن از طریق پتروگرافی
شناخت ریزساختار بتن کلید درک عملکرد درازمدت آن است . هر عنصر در ساختار بتن، داستانی در مورد شرایط اختلاط، عمل آوری و محیط سرویس آن بازگو می کند .
شناسایی ماتریس سیمانی، سنگدانه و حباب ها
در یک بتن با کیفیت،ماتریس سیمانی باید یکپارچه و دارای کمترین میزان خلل و فرج باشد. پتروگرافی نه تنها سلامت این ماتریس را ارزیابی می کند،بلکه رابطه حیاتی بین خمیر سیمان و سنگدانه را نیز تحلیل می کند:
منطقه انتقال میان فازی (ITZ)
ITZ ناحیه نازکی است که خمیر سیمان را به سطح سنگدانه متصل می کند . ضعف در این منطقه، که اغلب به دلیل تراکم بالای آب در نزدیکی سطح سنگدانه ایجاد می شود، نقطه شروع شکست ها و مسیر اصلی برای نفوذ مواد مهاجم است. آزمایش پتروگرافی بتن به روشنی ضعف و تخلخل در ITZ را نشان می دهد .
بررسی ترک ها، منافذ و نفوذپذیری
یکی از مهم ترین وظایف پتروگرافی، نقشه برداری از آسیب های داخلی است . ترک ها به دو دسته تقسیم می شوند:
- ترک های ساختاری: ناشی از بارهای وارده یا تنش های حرارتی/خشکی.
- ترک های ریزساختاری: اغلب ناشی از واکنش های شیمیایی داخلی (مانند ASR یا انبساط سولفاتی) یا عمل آوری ضعیف.
پتروگرافی مسیر دقیق نفوذ آب را مشخص می کند (که مستقیماً به مفهوم نفوذپذیری بتن مربوط است). یک ریزساختار بتن با نفوذپذیری بالا، به سرعت فرآیند خوردگی آرماتور را تسریع می بخشد.
اهمیت تحلیل ریزساختار برای پیش بینی رفتار بتن در شرایط عملیاتی
اگر پتروگرافی نشان دهد که بتن دارای نسبت بالای آب به سیمان است (W/C بالا) یا شبکه ای از ریزترک های به هم پیوسته دارد، مهندس می تواند پیش بینی کند که این سازه در محیط های مرطوب، مستعد حمله شیمیایی سریع و کاهش طول عمر خواهد بود. این تحلیل پیشگویانه، پایه ای برای تصمیم گیری در مورد استفاده از افزودنی های ضدآب و سیستم های آب بندی مانند واتر استاپ و ماستیک و درزگیر بتن در مراحل نهایی پروژه است.
علت یابی خرابی بتن: از تشخیص تا راه حل
هنگامی که خرابی بتن رخ می دهد،دلایل متعددی ممکن است در کار باشند. آزمایش پتروگرافی بتن یک روش قطعی برای تفکیک این علل است.
خوردگی آرماتور و تاثیر رطوبت
خوردگی آرماتور شایع ترین علت خرابی سازه های بتنی است،به ویژه در محیط های دریایی یا مناطقی که از نمک های یخ زدا استفاده می شود .
- تشخیص پتروگرافی: پتروگرافی وجود یون های کلر در عمق پوشش بتن،رسوب محصولات خوردگی (زنگ زدگی) و ترک های ناشی از انبساط محصولات زنگ را به وضوح نشان می دهد . این ترک ها معمولاً از سطح آرماتور به سمت بیرون گسترش می یابند.
- راه حل: برای جلوگیری از این فرآیند،باید نفوذ رطوبت و کلریدها قطع شود. این امر مستلزم اجرای دقیق سیستم های آب بندی در درزها و نقاط اتصال، به ویژه استفاده از ماستیک و درزگیر بتن برای ترک های موجود و درزهای کنترل، و نصب صحیح واتر استاپ در محل های اتصال سازه ای است.
ترک های سطحی و ریزساختاری: منشأ و گسترش
ترک ها در بتن صرفاً یک نقص زیبایی شناختی نیستند؛ آن ها شاهراه هایی برای عوامل مخرب هستند. پتروگرافی می تواند منشأ ترک را تعیین کند:
- آیا ناشی از نشست پلاستیک است؟ (اغلب در سنین اولیه رخ می دهد).
- آیا ناشی از واکنش ASR است؟ (تشکیل ژل انبساطی در مرز سنگدانه و خمیر سیمان).
- آیا ناشی از حملات سولفاتی است؟ (ایجاد بلورهای مخرب اترینگایت).
شناخت منشأ ترک، گامی اساسی در علت یابی خرابی بتن و انتخاب روش ترمیم مناسب است.
نفوذ یون های کلر و سولفات
حملات شیمیایی، به ویژه توسط سولفات ها و کلریدها، سلامت طولانی مدت بتن را تهدید می کنند.
- سولفات ها: این یون ها با محصولات هیدراتاسیون سیمان (عمدتاً آلومینات ها) واکنش داده و محصولات حجیم شونده ای تولید می کنند که منجر به تخریب و فروپاشی ماتریس سیمانی می شوند . پتروگرافی می تواند ساختار بلورین محصولات حمله سولفاتی را شناسایی کند.
- کلریدها: اگرچه کلریدها خود بتن را تخریب نمی کنند،اما لایه غیرفعال روی آرماتور را از بین برده و سرعت خوردگی آرماتور را چندین برابر می کنند.
نقش واتر استاپ و ماستیک و درزگیر بتن در جلوگیری از خرابی
محصولات آب بندی، آخرین خط دفاعی در برابر این حملات هستند. اگر آزمایش پتروگرافی بتن نشان دهنده ریسک بالای نفوذ باشد، استفاده از این محصولات از یک توصیه به یک ضرورت تبدیل می شود:
- ماستیک ها: نفوذ مواد شیمیایی را از طریق درزهای انبساطی، که اغلب نقاط ضعف سازه هستند، متوقف می سازند.
- واتر استاپ: تضمین می کند که در محل هایی که اتصال بتن قدیمی به جدید وجود دارد، یا درزهای اجرایی، مسیر نفوذ آب قطع شود . این اقدام نه تنها به بهبود دوام بتن کمک می کند،بلکه هزینه های آتی تعمیر و نگهداری را به شدت کاهش می دهد.
ارزیابی دوام بتن و استراتژی های پیشگیری از مشکلات آینده
هدف نهایی آزمایش پتروگرافی بتن، نه تنها فهمیدن گذشته، بلکه پیش بینی آینده سازه است .
استفاده از آزمایش پتروگرافی برای ارزیابی دوام
ارزیابی دوام با پتروگرافی فراتر از اندازه گیری مقاومت است. این ارزیابی شامل:
- کیفیت هواگیری (Air-Void System): تعیین اینکه آیا حباب های هوا به درستی توزیع شده اند (برای مقاومت در برابر یخ زدگی).
- تخمین نسبت W/C: تخمین کیفیت اولیه بتن بر اساس تراکم و تخلخل ماتریس سیمانی.
- شناسایی ذخایر آهک (CH): حضور آهک بیش از حد در ITZ می تواند نشان دهنده ضعیف بودن آن ناحیه باشد.
با تحلیل جامع این عوامل ریزساختاری، متخصصین می توانند به طور دقیق ارزیابی دوام بتن را انجام داده و عمر مفید باقی مانده سازه را تخمین بزنند.
کاربرد افزودنی ها و محصولات سایت برای افزایش مقاومت و کاهش نفوذپذیری
یکی از مهم ترین توصیه هایی که پس از یک گزارش پتروگرافی ضعیف ارائه می شود، تقویت مقاومت سطحی و داخلی بتن در برابر آب و مواد شیمیایی است .
- افزودنی های بتن برای دوام: افزودن مواد پوزولانی (مانند میکروسیلیس) که در پتروگرافی با مصرف آهک اضافی و کاهش تخلخل مشخص می شوند، دوام را به شدت افزایش می دهد.
- محافظت در برابر نفوذ آب: حتی با بهترین طرح اختلاط، درزها و اتصالات نقطه ضعف باقی می مانند. این امر نیاز به راه حل های آب بندی تخصصی را برجسته می کند . استفاده از ماستیک و درزگیر بتن در معرض دید و واتر استاپ در نقاط اتصال، تضمین کننده این است که عیوب ریزساختاری ناشی از ساخت و اجرا، منجر به خرابی بزرگ نشوند .
نکات کلیدی و توصیه های عملی
مهندسین باید آزمایش پتروگرافی را نه به عنوان یک هزینه،بلکه به عنوان یک سرمایه گذاری برای جلوگیری از فاجعه در نظر بگیرند.
اهمیت اجرای آزمایش پتروگرافی در پروژه های حساس
پتروگرافی در موارد زیر ضروری است:
- سازه های حیاتی: پل ها، نیروگاه ها،سدهای نگهدارنده آب و سازه های دریایی .
- سازه هایی با خرابی زودرس: برای علت یابی خرابی بتن که زودتر از موعد مورد انتظار رخ داده است.
- ارزیابی بتن قدیمی: قبل از تصمیم گیری در مورد ترمیم های گسترده یا تغییر کاربری.
استفاده از محصولات تخصصی برای بهبود دوام و جلوگیری از خرابی
هرچقدر هم که یک طرح اختلاط بتن بهینه باشد،ترک ها و نفوذپذیری همیشه در کمین هستند. تمرکز بر جزئیات اجرایی و استفاده از محصولات با کیفیت بالا،کلید افزایش ارزیابی دوام بتن است.
- در محل هایی که بتن به صورت مکرر در معرض رطوبت، مواد شیمیایی و یخ زدگی قرار دارد،استفاده از ماستیک و درزگیر بتن با مقاومت شیمیایی بالا،اجباری است.
- در فونداسیون ها و سازه های زیرزمینی، استفاده از واتر استاپ در تمام درزهای سرد و اجرایی، تضمین می کند که رطوبت از طریق این مسیرهای ضعیف نفوذ نخواهد کرد .
اشتباهات رایج در تحلیل ریزساختار بتن
تحلیل پتروگرافی نیازمند تخصص بالایی است. برخی از اشتباهات رایج عبارتند از:
- نمونه برداری نامناسب: مغزه هایی که وضعیت واقعی ساختار را نشان نمی دهند.
- تفسیر نادرست: اشتباه گرفتن محصولات هیدراتاسیون طبیعی با محصولات واکنش های مخرب.
- تمرکز صرف بر یک نقص: عدم در نظر گرفتن تاثیر متقابل عوامل مختلف (مثلاً،تخلخل بالا در کنار نفوذ کلرید).
آزمایش پتروگرافی بتن باید توسط متخصصین با تجربه و با نگاهی جامع به تمامی عوامل ریزساختاری انجام شود.
جمع بندی
آزمایش پتروگرافی بتن ابزاری کل��دی برای تشخیص دقیق مشکلات و تضمین طول عمر سازه است . این آزمایش دریچه ای به سوی ریزساختار بتن است که اطلاعات لازم برای تصمیم گیری آگاهانه در مورد کیفیت مواد، شرایط عمل آوری و آسیب های پنهان را فراهم می کند.
