در دنیای مهندسی عمران و نگهداری سازه ها، طول عمر بتن به عنوان مهم ترین ماده ساختمانی همواره نیازمند توجه دقیق و فرآیندهای ترمیمی تخصصی است. هنگامی که بخش هایی از سازه بتنی دچار آسیب، خوردگی یا نقص ساختاری می شوند، تخریب کامل سازه نه تنها اقتصادی نیست، بلکه اغلب غیرممکن است . در این شرایط، روشی دقیق و کنترل شده برای حذف موضعی بتن آسیب دیده مطرح می شود که از آن با عنوان چیپینگ بتن (Concrete Chipping) یاد می شود.
چیپینگ بتن فرآیندی حیاتی و تخصصی است که زیربنای هر عملیات ترمیم موفق را تشکیل می دهد. این مقاله حرفه ای از کلینیک بتن، به عنوان مرجع تخصصی مواد و فرآیندهای نگهداری بتن،به طور کامل به تعریف، اهداف،روش های اجرایی و نکات فنی دقیق چیپینگ بتن می پردازد تا مسیر اجرای ترمیم های پایدار و مقاوم را هموار سازد.

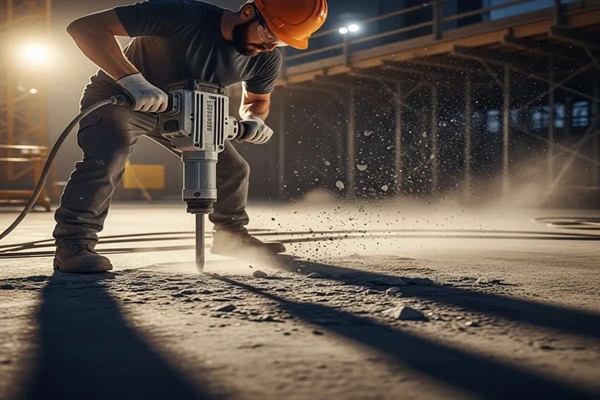

چیپینگ بتن چیست؟ تعریف تخصصی و تمایز آن
چیپینگ بتن عبارت است از فرآیند حذف کنترل شده و موضعی لایه های بتن ضعیف،آلوده یا معیوب از سطح یک سازه بتنی سالم،به منظور آماده سازی سطح برای پذیرش لایه های جدید ترمیم کننده.
این عملیات به گونه ای انجام می شود که کمترین آسیب ممکن به بخش های سالم بتن و به ویژه آرماتورهای (میلگردهای) موجود وارد شود . هدف اصلی،ایجاد یک بستر پایدار، خشن و عاری از مواد سست است که حداکثر چسبندگی ممکن را برای ملات ترمیمی جدید فراهم کند .
معنی Concrete Chipping
اصطلاح Concrete Chipping در لغت به معنای «تراشیدن یا تکه برداری بتن» است . در مهندسی،این اصطلاح به تخریب یا حذف سطحی و عمقی بتن معیوب با استفاده از ابزارهای ضربه ای و قلمی (Chisels) اطلاق می شود .
تفاوت چیپینگ با تخریب کامل بتن
یکی از مهم ترین تمایزات درک مفهوم چیپینگ بتن، تفکیک آن از فرآیند تخریب کامل (Demolition) است .
| ویژگی |
چیپینگ بتن (Chipping) |
تخریب کامل (Demolition) |
| هدف |
حذف موضعی و کنترل شده برای ترمیم |
حذف کلی سازه یا بخش بزرگ آن |
| کنترل |
بالا؛ حساس به عمق و مجاورت آرماتورها |
پایین؛ معمولاً با استفاده از نیروی زیاد و بدون دقت بالا |
| ابزار |
چکش های سبک، قلم های نوک تیز یا تخت |
پیکورهای سنگین،بولدوزر،مواد منفجره |
| آسیب جانبی |
کم؛ تلاش برای حفظ بتن سالم مجاور |
زیاد؛ ایجاد ارتعاشات شدید و ترک های بزرگ |
چیپینگ یک روش جراحی دقیق است، در حالی که تخریب،یک عملیات تخریبی گسترده محسوب می شود . در فرآیند ترمیم، ما به دنبال "حذف" نیستیم، بلکه به دنبال "آماده سازی دقیق" هستیم .
هدف از چیپینگ بتن چیست؟ ستون فقرات ترمیم
دلایل اصلی استفاده از چیپینگ بتن مستقیماً به اصول مقاومت و دوام در فرآیندهای ترمیم سازه های بتنی باز می گردد. اگرچه این مرحله ممکن است پر سر و صداترین بخش عملیات باشد،اما کیفیت اجرای آن ضامن موفقیت کل پروژه است .
۱ . حذف بتن ضعیف و کرمو
بتن ممکن است به دلایل مختلفی ضعیف شود:
- کرمو شدگی (Honeycombing): ناشی از عدم تراکم مناسب در زمان اجرا .
- پوسته پوسته شدن (Spalling): ناشی از خوردگی آرماتورها یا یخ زدگی.
- بتن سوخته یا آسیب دیده: در اثر حرارت یا مواد شیمیایی .
چیپینگ بتن تضمین می کند که تمامی این مواد ضعیف که هیچ مقاومت سازه ای ندارند و بستر مناسبی برای خوردگی بیشتر هستند، به طور کامل از محیط خارج شوند و سازه بر روی هسته بتن سالم باقی بماند.
۲. آماده سازی سطح برای ترمیم
بتن جدید باید به بتن قدیمی بچسبد. اگر سطح بتن قدیمی صاف یا آغشته به مواد آلوده (روغن، گرد و غبار،لایه های کربناته) باشد، چسبندگی کافی ایجاد نخواهد شد .
چیپینگ با ایجاد یک پروفایل سطحی خشن (Rough Surface Profile) که دارای عمق و زبری مناسب است،سطح تماس بین بتن قدیم و جدید را به حداکثر می رساند و پیوند مکانیکی قدرتمندی ایجاد می کند.
۳. افزایش چسبندگی بتن جدید (Bond Strength)
پایین بودن مقاومت چسبندگی یکی از شایع ترین دلایل شکست ترمیم ها است . با حذف کامل مواد سست و ایجاد زبری، مقاومت پیوند (Bond Strength) به میزان چشمگیری افزایش می یابد .
کاربردهای چیپینگ بتن در پروژه های عمرانی
چیپینگ بتن یک فرآیند عمومی نیست؛ بلکه یک ابزار بسیار تخصصی است که در شرایط خاصی کاربرد می یابد .
چیپینگ بتن در ترمیم سازه ها
این روش عمدتاً در ترمیم المان های حیاتی سازه ای به کار می رود که نیاز به بازسازی مقطع دارند:
- ترمیم ستون ها و تیرها: ح��ف بتن پوششی ترک خورده یا جدا شده بر اثر زنگ زدگی آرماتورها.
- ترمیم دال ها و کف ها: حذف لایه های سطحی آسیب دیده ناشی از سایش، حملات شیمیایی یا کربناتاسیون .
- ترمیم فونداسیون ها و دیوارهای حائل: حذف بتن آلوده به رطوبت و نمک ها .
- ترمیم سازه های آبی: حذف بتن معیوب در سدها،کانال ها و تصفیه خانه ها که در معرض عوامل خورنده قرار گرفته اند.
چیپینگ بتن قبل از اجرای ملات ترمیمی
یکی از رایج ترین کاربردها، آماده سازی سطح قبل از اعمال ملات های پلیمری یا سیمانی ترمیمی است. استانداردهای بین المللی ترمیم بتن (مانند ACI) قویاً تأکید دارند که تا زمانی که به بتن سالم و سخت نرسیده اید، عملیات چیپینگ باید ادامه یابد تا ملات ترمیمی بر روی بستر سست قرار نگیرد .
روش های چیپینگ بتن: انتخاب ابزار مناسب
انتخاب روش اجرای چیپینگ بتن وابسته به حجم کار،عمق مورد نیاز برای حذف بتن و میزان حساسیت سازه به ارتعاشات (لرزش) است.
۱. چیپینگ دستی (Manual Chipping)
این روش شامل استفاده از چکش و قلم های دستی است .
- مزایا: دقت فوق العاده بالا، عدم ایجاد ارتعاشات شدید، مناسب برای مناطق بسیار کوچک یا نواحی حساس نزدیک تأسیسات مدفون یا آرماتورهای پرتراکم.
- معایب: بسیار کند، نیروی کار زیاد، مناسب نبودن برای پروژه های بزرگ.
۲ . چیپینگ مکانیکی (Mechanical Chipping)
رایج ترین روش در پروژه های بزرگ ترمیم، استفاده از ابزارهای قدرتی است .
چیپینگ با چکش بادی یا برقی
ابزارهای مکانیکی شامل انواع چکش های سبک تا متوسط هستند که نیروی ضربه کنترل شده ای تولید می کنند:
- چکش های برقی (Electric Breakers/Chippers): در وزن های مختلف (۵ تا ۱۱ کیلوگرم) رایج ترین ابزار برای چیپینگ هستند. سرعت ضربه بالا اما نیروی ضربه قابل کنترل دارند.
- چکش های بادی (Pneumatic Chippers): با استفاده از کمپرسور هوا کار می کنند. قدرت و سرعت بالاتری نسبت به نوع برقی دارند و معمولاً برای حذف مقادیر بیشتری از بتن سخت به کار می روند.
| مقایسه روش های چیپینگ مکانیکی |
چکش برقی |
چکش بادی |
| منبع تغذیه |
برق مستقیم |
هوای فشرده (کمپرسور) |
| لرزش |
متوسط |
نسبتاً بالا |
| کنترل |
بالا؛ مناسب برای کارهای ظریف |
متوسط؛ مناسب برای حجم بالا |
| هزینه راه اندازی |
پایین تر |
بالا (نیاز به کمپرسور) |
مهندسان ناظر باید بر اساس وضعیت آرماتورها و نوع بتن، نیروی ضربه مناسب را تعیین کنند تا از ایجاد ترک های ریز (Micro-cracks) در بتن سالم مجاور جلوگیری شود.
ابزار و دستگاه های چیپینگ بتن
موفقیت در فرآیند چیپینگ بتن مستقیماً به انتخاب و تنظیم ابزار مناسب وابسته است.
۱. چکش های تخصصی (Chipping Hammers)
برخلاف پیکورهای تخریب، چکش های چیپینگ طوری طراحی شده اند که ضربات سریع تر و ضعیف تری را وارد کنند تا بتن لایه به لایه خرد شود،نه اینکه مقطع بتن دچار شکستگی گسترده شود .
۲. قلم چیپینگ (Chisel Bits)
نوع قلم مورد استفاده بسیار مهم است:
- قلم نوک تیز (Point Chisel): برای نفوذ اولیه در بتن سخت و عمیق .
- قلم تخت (Flat Chisel): برای لایه برداری و جداسازی بتن پس از نفوذ،و همچنین برای ایجاد پروفایل سطحی یکنواخت تر.
- قلم پهن (Wide Chisel): برای تسریع عملیات در نواحی سطحی بزرگ که نیاز به عمق کمتری دارند .
۳. تجهیزات ایمنی (Safety Equipment)
عملیات چیپینگ شامل تولید گرد و غبار سیلیس، ذرات پرتاب شونده و نویز شدید است. استفاده از تجهیزات ایمنی زیر برای مجریان الزامی است:
- عینک های محافظ و شیلد صورت .
- گوشی های محافظ صوتی.
- ماسک های تنفسی فیلتردار (به ویژه در محیط های بسته).
- دستکش های ضد لرزش (Anti-vibration Gloves) برای کاهش سندرم لرزش دست و بازو.
مراحل اجرای چیپینگ بتن (گام به گام)
اجرای اصولی چیپینگ بتن یک فرآیند گام به گام و دقیق است که باید تحت نظارت مهندسین متخصص انجام شود.
گام اول: بررسی و تشخیص بتن معیوب
ابتدا،باید مرزهای دقیق ناحیه ترمیم مشخص شود . این کار معمولاً با استفاده از روش های غیرمخرب (مانند استفاده از اسکنر بتن برای شناسایی آرماتورها) و یا روش های سنتی (مانند ضربه زدن با چکش سبک یا Tapping) برای شناسایی مناطق دارای صدای توخالی انجام می شود.
گام دوم: تعیین عمق چیپینگ و علامت گذاری
عمق چیپینگ باید حداقل تا جایی ادامه یابد که بتن سالم و مقاوم حاصل شود . در مواردی که آرماتورها دچار خوردگی شده اند،بتن باید تا پشت میلگرد (اطراف محیط میلگرد) حذف شود تا امکان تمیزکاری و پوشش آرماتور فراهم آید.
گام سوم: اجرای چیپینگ بدون آسیب به میلگرد
نکته کلیدی: ضربه چکش باید با زاویه ای کمتر از ۴۵ درجه (و ترجیحاً حدود ۳۰ درجه) نسبت به سطح بتن وارد شود. هرگز نباید از زاویه ۹۰ درجه یا ضربه مستقیم بر روی آرماتورها استفاده کرد.
- ابتدا بتن اطراف مرزهای ترمیم حذف می شود .
- سپس،حذف لایه به لایه بتن معیوب آغاز می شود.
- هنگامی که آرماتور نمایان شد، ابزار باید با دقت به اطراف میلگرد هدایت شود تا بتن پشت میلگرد نیز خارج شود (Undercutting).
گام چهارم: تمیزکاری سطح
پس از اتمام چیپینگ بتن، سطح باید کاملاً از باقی مانده های بتن سست، گرد و غبار،و ضایعات تخریبی پاک شود. این مرحله شامل استفاده از فشار هوا، واتر جت یا ساب پاشی (Sandblasting) است .
گام پنجم: آماده سازی برای ترمیم بتن
سطح آماده شده باید در مرحله بعد با پرایمرهای ضد خوردگی برای آرماتورها و مواد پیونددهنده پوشش داده شود تا حداکثر مقاومت چسبندگی برای ملات ترمیمی بعدی فراهم شود.
نکات فنی مهم در چیپینگ بتن
اجرای غیراصولی چیپینگ بتن می تواند آسیب جدی تری به سازه وارد کند. رعایت نکات فنی زیر ضروری است:
جلوگیری از آسیب به بتن سالم (Preventing Micro-cracking)
ضربه زدن بیش از حد سنگین یا استفاده از چکش های نامناسب،باعث انتقال ارتعاش به بتن سالم مجاور شده و ترک های مویی (Micro-cracks) ایجاد می کند . این ترک ها مسیر نفوذ عوامل خورنده را باز می کنند. توصیه می شود از ابزارهایی با قابلیت کنترل فرکانس و قدرت ضربه استفاده شود.
حفظ سلامت آرماتورها
وظیفه مجری چیپینگ،نه تنها حذف بتن، بلکه حفظ کامل سطح مقطع آرماتورها است. اگر هنگام چیپینگ،سطح آرماتور خراشیده یا آسیب ببیند، آن نقطه به محلی برای آغاز خوردگی تبدیل خواهد شد . در صورت آسیب شدید،آرماتور باید طبق محاسبات مهندسی تقویت یا تعویض شود .
کنترل عمق و زاویه چیپینگ
عمق باید متناسب با میزان خوردگی یا عمق کرمو شدگی باشد. اگر خوردگی آرماتور زیاد باشد، عمق چیپینگ باید حداقل ۲۰ تا ۲۵ میلی متر پشت آرماتور باشد تا بتوان میلگرد را به طور کامل تمیز و پوشش داد.
تمیزکاری و آماده سازی نهایی
پس از چیپینگ، لازم است سطح بتن تا حد اشباع با آب پر شود (Saturated Surface Dry - SSD) تا آب بتن ترمیمی جدید جذب بتن قدیمی نشود .
اشتباهات رایج در چیپینگ بتن
شناسایی و پرهیز از اشتباهات رایج، ضامن یک فرآیند ترمیم موفق است:
- چیپینگ بیش از حد (Over-Chipping): حذف بتن بیشتر از حد مورد نیاز، که به ساختار سالم آسیب می زند و حجم ملات ترمیمی را بی جهت افزایش می دهد.
- ضربه مستقیم به میلگرد: این عمل نه تنها باعث آسیب مکانیکی به آرماتور می شود، بلکه احتمال شکستگی پیوند بتن/میلگرد در اطراف ناحیه ترمیم را افزایش می دهد.
- عدم تمیزکاری مناسب: باقی ماندن گرد و غبار و ذرات سست پس از چیپینگ، باعث می شود ملات ترمیمی جدید نتواند پیوند مناسبی با بستر برقرار کند.
- بی توجهی به چسبندگی بتن جدید: تصور اینکه زبری ایجاد شده به تنهایی کافی است؛ در حالی که استفاده از مواد پیونددهنده تخصصی و ملات های ترمیمی با کیفیت بالا برای ایجاد چسبندگی شیمیایی و مکانیکی ضروری است.
ارتباط چیپینگ بتن با ترمیم و پوشش های محافظتی بتن
چیپینگ بتن به تنهایی یک راه حل نیست؛ بلکه سنگ بنای موفقیت در استفاده از سیستم های ترمیم و محافظت بتن است.
پس از آماده سازی دقیق سطح با روش چیپینگ،فرآیند ترمیم وارد مرحله حیاتی بعدی می شود: جایگزینی مواد حذف شده با ملات های مهندسی شده .
کلینیک بتن با درک اهمیت پیوند قوی،تأکید دارد که پس از چیپینگ،باید از محصولات تخصصی استفاده شود:
- محصولات ترمیم بتن کلینیک بتن: شامل ملات های پلیمری اصلاح شده (PCC) و یا ملات های پایه سیمانی (FC) هستند که خواص انقباضی و مقاومت های مکانیکی سازگار با بتن موجود را دارند. این محصولات به گونه ای فرموله شده اند که حداکثر چسبندگی را در پروفایل های خشن ایجاد شده توسط چیپینگ تضمین کنند .
- پوشش های محافظتی بتن کلینیک بتن: حتی بهترین ترمیم ها نیز اگر محافظت نشوند، در برابر عوامل محیطی آسیب پذیر خواهند بود . پس از ترمیم مقطع، استفاده از پوشش های محافظتی بتن (مانند پوشش های ضد کربناتاسیون یا ضد آب) برای جلوگیری از نفوذ عوامل خورنده و آب به ناحیه تازه ترمیم شده حیاتی است و طول عمر سازه را چندین برابر می کند.
چیپینگ بتن تضمین می کند که این سیستم های پیشرفته محافظتی، مستقیماً با هسته بتن سالم در تماس باشند و نه با بتن های آلوده یا سست .
مزایا و معایب چیپینگ بتن
مانند هر روش اجرایی دیگری،چیپینگ بتن نیز دارای مجموعه ای از مزایا و محدودیت ها است که باید قبل از شروع پروژه ارزیابی شوند.
مزایا
- کاهش هزینه نسبت به تخریب کامل: امکان ترمیم موضعی و پرهیز از هزینه های بالای تخریب و بازسازی کل المان سازه ای.
- حفظ بخش سالم سازه: تمرکز بر روی نقاط معیوب و جلوگیری از تضعیف بخش های سالم سازه .
- ایجاد بستر ایده آل برای چسبندگی: تولید یک پروفایل سطح خشن و تمیز که پیوند مکانیکی عالی با مواد ترمیمی جدید فراهم می کند .
- امکان دسترسی به آرماتورها: تسهیل فرآیند تمیزکاری و اعمال پوشش ها�� محافظتی بر روی آرماتورهای اکسید شده.
معایب
- نیاز به تخصص بالا: اجرای صحیح چیپینگ نیازمند مهارت و تجربه برای کنترل عمق و جلوگیری از آسیب به آرماتور است .
- زمان بر بودن: در پروژه های بزرگ با حجم زیاد بتن معیوب،این فرآیند می تواند زمان گیر باشد.
- ایجاد آلودگی صوتی و گرد و غبار: این عملیات پر سر و صدا است و نیازمند تمهیدات کنترلی گرد و غبار، به ویژه در محیط های شهری یا داخلی است.
نتیجه گیری
چیپینگ بتن فراتر از یک عملیات تخریبی ساده، یک فرآیند مهندسی دقیق و مقدماتی است که کیفیت و طول عمر سیستم های ترمیم بتن را تعیین می کند. موفقیت در ترمیم سازه های بتنی مستلزم درک این نکته است که آماده سازی بستر، یعنی مرحله چیپینگ بتن، مهم ترین سرمایه گذاری در فرآیند نگهداری سازه است.
