مقدار مصرف الیاف فلزی در بتن

بتن، ستون فقرات ساخت و ساز مدرن است؛ اما شکنندگی ذاتی آن در برابر تنش های کششی و خستگی،همواره چالشی جدی برای مهندسان بوده است. در پاسخ به این محدودیت، فناوری بتن الیافی فلزی (Steel Fiber Reinforced Concrete – SFRC) ظهور کرد و انقلابی در صنعت ساخت وسازهای سنگین، کف های صنعتی و سازه هایی با نیاز به مقاومت ضربه ای بالا به وجود آورد.

تعیین دوز مصرف الیاف فلزی در بتن، حیاتی ترین مرحله در طراحی یک بتن الیافی موفق است. این مقدار، نه تنها بر خواص مکانیکی نهایی تأثیر می گذارد،بلکه مستقیماً بر کارایی،اقتصاد طرح و طول عمر سازه اثرگذار است . در این راهنمای تخصصی از کلینیک بتن،به بررسی دقیق و جامع استانداردها و عوامل مؤثر بر میزان مصرف الیاف فلزی می پردازیم.

الیاف فلزی در بتن چیست و چه کاربردی دارد؟

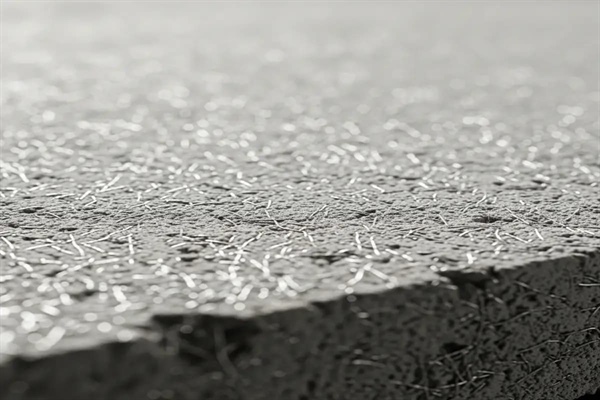

بتن الیافی فلزی، ترکیبی کامپوزیتی است که در آن الیاف فلزی (معمولاً فولادی، با اشکال و ابعاد گوناگون) به صورت تصادفی و در تمامی حجم بتن توزیع شده اند. این الیاف به عنوان یک آرماتور ثانویه و سه بعدی عمل می کنند .

معرفی بتن الیافی فلزی

الیاف فلزی معمولاً دارای نسبت طول به قطر بالا (Aspect Ratio) هستند و می توانند از طریق ایجاد پل بر روی ریزترک ها (Micro-cracks)، مانع از گسترش سریع آن ها شوند. برخلاف آرماتورهای سنتی که به صورت خطی قرار می گیرند، الیاف فلزی یک شبکه تقویتی همه جانبه ایجاد می کنند .

نقش الیاف فلزی در کنترل ترک خوردگی

نقش اصلی الیاف فلزی، مدیریت ترک (Crack Control) است . هنگامی که بتن تحت تنش قرار می گیرد و ترک ها شروع به گسترش می کنند، الیاف فلزی با مهار این ترک ها، انرژی لازم برای انتشار آن ها را جذب کرده و عرض ترک ها را در سطح میکروسکوپی حفظ می کنند . این امر مقاومت پسماند پس از ترک (Post-crack residual strength) بتن را به شدت افزایش می دهد.

افزایش مقاومت خمشی،ضربه ای و سایشی بتن

افزایش چقرمگی (Toughness) بتن، اصلی ترین مزیت استفاده از الیاف فلزی است. این الیاف به طور چشمگیری:

1. افزایش مقاومت خمشی: به ویژه در دال های بتنی و کف های صنعتی،مقاومت بتن در برابر بارهای نقطه ای و متمرکز افزایش می یابد.
2. مقاومت ضربه ای: در سازه هایی مانند بتن ریزی تونل ها یا سازه های نظامی، الیاف فلزی توانایی جذب انرژی ضربه را به حداکثر می رسانند.
3. مقاومت سایشی: در کف پوش های انبارها و کارخانجات با ترافیک بالا،مقاومت در برابر فرسایش سطحی بهبود می یابد.

تفاوت بتن الیافی با بتن مسلح معمولی

بتن مسلح (RC) از میلگرد برای تحمل تنش های کششی بزرگ استفاده می کند، در حالی که الیاف فلزی در دوزهای پایین تا متوسط، به طور عمده برای بهبود خواص خمیر سیمان و کنترل ترک های انقباضی (Shrinkage Cracks) و حرارتی (Thermal Cracks) به کار می روند. بتن الیافی در بسیاری از کاربردهای کف سازی صنعتی، به طور مؤثر جایگزین مش های فولادی یا آرماتورهای توزیعی (Distribution Steel) می شود .

مقدار مصرف الیاف فلزی در بتن چقدر است؟

تعیین دوز مصرف (Dosage) الیاف فلزی در بتن بر اساس عملکرد مورد نیاز (Performance-Based Design) انجام می شود و یک مقدار واحد برای تمامی کاربردها وجود ندارد . این دوز بر حسب کیلوگرم الیاف در هر متر مکعب بتن (kg/m³) بیان می شود.

بازه عمومی مصرف الیاف فلزی (kg/m³)

به طور کلی،الیاف فلزی در سه بازه دوز اصلی استفاده می شوند:

• دوز پایین (Low Dosage): 15 تا 25 کیلوگرم بر متر مکعب . (عمدتاً برای کنترل ترک های پلاستیک و حرارتی در دال های نازک).
• دوز متوسط (Medium Dosage): 25 تا 40 کیلوگرم بر متر مکعب. (رایج ترین دوز در کف های صنعتی، پارکینگ ها و پیاده روها؛ جایگزینی موفق برای مش های فولادی).
• دوز بالا (High Dosage): 40 تا 100 کیلوگرم بر متر مکعب و بالاتر . (برای سازه هایی با مقاومت فوق العاده بالا،بتن های با عملکرد خاص، شاتکریت تونل ها و سازه های مقاوم در برابر زلزله یا انفجار).

مقدار مصرف الیاف فلزی در کاربردهای مختلف

میزان بهینه مصرف الیاف فلزی کاملاً تابع نیازهای سازه ای و طراحی است .

1. کف های صنعتی و دال های بتنی (جایگزینی مش با الیاف فلزی)

در این کاربردها،هدف اصلی مهار ترک های انقباضی و افزایش مقاومت خمشی است. مقدار مصرف: 25 تا 40 کیلوگرم بر متر مکعب. توصیه تخصصی: در کف هایی که بارهای شدید دینامیکی یا ناشی از لیفتراک های سنگین را تحمل می کنند، استفاده از دوزهای بالاتر (تا 45 کیلوگرم) توصیه می شود .

2. بتن ریزی تونل ها و شاتکریت (Shotcrete)

در این موارد،الیاف فلزی برای بهبود مقاومت در برابر پوسته شدگی (Spalling) و افزایش مقاومت در برابر سایش و ضربه هنگام حفاری استفاده می شوند . مقدار مصرف: 40 تا 60 کیلوگرم بر متر مکعب.

3. سازه های خاص و مقاوم در برابر ضربه (نظامی،ضد انفجار)

برای دستیابی به چقرمگی حداکثری و جلوگیری از شکست ناگهانی (Brittle Failure)، دوز مصرف به شدت افزایش می یابد . مقدار مصرف: 60 تا 100 کیلوگرم بر متر مکعب .

کاربرد اصلی	هدف اصلی	دوز پیشنهادی (kg/m³)
کف صنعتی با بار متوسط	کنترل ترک و جایگزینی مش	25 – 35
دال های بتنی سنگین و بندرگاه ها	افزایش مقاومت خمشی و ضربه ای	35 – 50
شاتکریت تونل و معدن	افزایش چقرمگی و مقاومت پسماند	40 – 60
قطعات پیش ساخته	بهبود دوام و کاهش ضخامت	20 – 30

عوامل مؤثر بر مقدار مصرف الیاف فلزی

تعیین دوز مصرف الیاف فلزی در بتن یک فرآیند مهندسی است که به چندین پارامتر بستگی دارد:

1. نوع و ابعاد الیاف فلزی

الیاف فلزی در اشکال مختلفی (مانند قلاب دار انتهایی،صاف، موج دار) و طول های گوناگون (از 30 تا 60 میلی متر) تولید می شوند.

• الیاف قلاب دار (Hooked End): به دلیل مکانیسم مهار لنگری (Anchorage Mechanism) خود،اتصال بهتری با ماتریس بتن برقرار می کنند و معمولاً در دوزهای پایین تر، عملکرد مقاومت پس از ترک بهتری ارائه می دهند .
• نسبت ابعاد (Aspect Ratio): هر چه این نسبت بالاتر باشد،کنترل ترک مؤثرتر است؛ اما توزیع و اختلاط آن ها دشوارتر می شود .

2. مقاومت مورد انتظار بتن و نوع کاربری سازه

اگر هدف تنها کنترل ترک های سطحی باشد، دوز پایین کافی است . اما اگر هدف افزایش مقاومت خمشی بتن به منظور کاهش ضخامت دال یا حذف آرماتور اصلی باشد، دوز مصرف باید بر اساس آزمایش های تخصصی و محاسبات مقاومت خمشی تعیین شود .

3. شرایط بارگذاری

بارگذاری های استاتیک،دینامیک، چرخه ای یا ضربه ای هر کدام نیازمند سطح متفاوتی از چقرمگی هستند. کف هایی که تحت بارگذاری خستگی قرار می گیرند،نیازمند دوز بالاتری برای حفظ دوام طولانی مدت هستند.

4. طرح اختلاط بتن و نسبت آب به سیمان

کیفیت ماتریس سیمانی (بتن پایه) اهمیت فوق العاده ای دارد. بتن های با نسبت آب به سیمان (W/C) پایین و مقاومت فشاری بالا، معمولاً با دوز کمتری از الیاف،به مقاومت های خمشی مطلوبی می رسند.

5. استفاده همزمان از افزودنی های بتن

استفاده از افزودنی های بتن،به ویژه فوق روان کننده ها و کاهنده های آب،می تواند بر میزان مصرف الیاف تأثیر بگذارد . فوق روان کننده ها کارایی بتن را حتی با دوزهای بالای الیاف حفظ می کنند،بنابراین اجازه می دهند دوز الیاف افزایش یابد بدون آنکه اختلاط دچار مشکل شود.

برای مشاهده انواع فوق روان کننده ها و مواد شیمیایی که کارایی بتن الیافی را بهینه می سازند، به بخش افزودنی های بتن کلینیک بتن مراجعه کنید.

استانداردها و دستورالعمل های مصرف الیاف فلزی

برای اطمینان از عملکرد مناسب بتن الیافی فلزی، لازم است از استانداردها و آیین نامه های معتبر پیروی شود. استانداردهایی مانند ASTM A820 (برای الیاف) و ACI 544R (راهنمای بتن الیافی) دستورالعمل هایی برای انتخاب و مصرف الیاف ارائه می دهند.

توصیه های آیین نامه ای برای دوز مصرف

آیین نامه ها اغلب بر اساس آزمون مقاومت پسماند (Residual Strength Test) عمل می کنند . به جای تعیین دوز مشخص، مهندس باید دوز را به گونه ای انتخاب کند که مقاومت پسماند بتن در آزمایش خمشی (چهار نقطه ای یا سه نقطه ای) به سطح طراحی شده برسد. این تأکید بر عملکرد نهایی،رویکردی مهندسی و دقیق تر است.

کنترل کیفیت بتن الیافی فلزی

کنترل کیفیت بتن الیافی شامل اطمینان از موارد زیر است:

1. یکنواختی توزیع: الیاف باید در تمام حجم بتن به صورت یکنواخت توزیع شوند .
2. مقاومت پسماند: انجام آزمایش های خمشی بر روی نمونه های تیر بتنی.
3. محتوای الیاف: اطمینان از اینکه دوز مصرفی در طرح اختلاط به درستی در بتن نهایی موجود است.

نکات اجرایی مهم در استفاده از الیاف فلزی

اجرای صحیح، به اندازه طراحی دقیق دوز الیاف فلزی در بتن اهمیت دارد.

نحوه صحیح اضافه کردن الیاف به بتن و جلوگیری از گلوله شدن

بزرگترین چالش اجرایی در بتن الیافی،"گلوله شدن" (Balling) الیاف است . این مشکل زمانی رخ می دهد که الیاف به صورت توده ای درآمده و توزیع یکنواخت آن ها مختل می شود.

• روش اضافه کردن: الیاف باید به آرامی و تدریجاً به مخلوط اضافه شوند. در بچینگ پلانت ها،الیاف معمولاً توسط نوار نقاله یا سیستم های جداکننده (Dispenser) با سرعتی کنترل شده به بتن اضافه می شوند،ترجیحاً پس از افزودن نیمی از آب اختلاط.
• زمان اختلاط: پس از افزودن الیاف،حداقل 5 تا 7 دقیقه اختلاط با دور تند مورد نیاز است تا از توزیع کامل الیاف در ماتریس بتن اطمینان حاصل شود.

تأثیر الیاف فلزی بر کارایی و اسلامپ بتن

الیاف، به خصوص در دوزهای بالا،باعث کاهش شدید کارایی بتن و اسلامپ (Slump) می شوند. این کاهش کارایی می تواند پمپاژ و پرداخت بتن را دشوار سازد .

نقش افزودنی های روان کننده در بهبود کارایی بتن الیافی

برای مقابله با کاهش کارایی، استفاده از فوق روان کننده های با کارایی بالا ضروری است. این مواد امکان می دهند تا بتن با نسبت W/C پایین و دوز الیاف بالا، همچنان اسلامپ مناسبی برای پمپاژ و اجرا داشته باشد. این امر به کاهش هزینه اجرا و بهبود کیفیت نهایی کمک شایانی می کند.

مقایسه الیاف فلزی با مش فولادی

یکی از انگیزه های اصلی برای تعیین دقیق مقدار مصرف الیاف فلزی در بتن، جایگزینی اقتصادی و کارآمد با مش های فولادی (Wire Mesh) است.

مزایا و معایب هر روش

ویژگی	الیاف فلزی	مش فولادی
توزیع تقویت کننده	سه بعدی و همه جانبه (در تمام حجم)	دوبعدی و خطی (در یک سطح)
کنترل ترک	عالی (در سطح میکروسکوپی)	متوسط (فقط در سطح مش)
سهولت اجرا	سریع و نیاز به نیروی کار کمتر	نصب زمان بر و نیازمند فیکس کردن
هزینه اجرا	غالباً کمتر در دال های بزرگ	بالاتر (به دلیل نیروی کار نصب)
نیاز به کاور	ندارد	دارد (باید در وسط دال قرار گیرد)

مواردی که الیاف فلزی جایگزین مش می شود

الیاف فلزی در کف های صنعتی، روسازی ها و دال های بتنی ضخیم که نیاز به آرماتور توزیعی دارند،به راحتی جایگزین مش های سنتی می شوند. دلیل این جایگزینی،تضمین توزیع یکنواخت تقویت در تمام عمق دال و صرفه جویی چشمگیر در زمان و هزینه های اجرایی است .

افزایش دوام بتن الیافی با پوشش های محافظتی بتن

اگرچه الیاف فلزی مقاومت مکانیکی بتن را افزایش می دهند، اما خود بتن همچنان در معرض عوامل مخرب محیطی است.

عوامل مخرب محیطی برای بتن الیافی

بتن های الیافی که در معرض رطوبت، مواد شیمیایی، نمک های یخ زدا (در محیط های سردسیر) یا محیط های صنعتی اسیدی قرار می گیرند، مستعد خوردگی سریع تر هستند. اگر الیاف فلزی نزدیک به سطح در معرض حملات شیمیایی قرار گیرند،خوردگی می تواند سریع تر رخ دهد .

اهمیت استفاده از پوشش های محافظتی بتن

برای تضمین عمر مفید طولانی سازه و محافظت از الیاف فلزی در برابر نفوذ مواد خورنده، استفاده از پوشش های محافظتی سطح ضروری است. این پوشش ها یک لایه نفوذناپذیر ایجاد کرده و از تماس مستقیم مواد شیمیایی و رطوبت با ماتریس سیمانی جلوگیری می کنند.

 برای محافظت از کف های صنعتی الیافی و افزایش چشمگیر دوام آن ها، مجموعه پوشش های محافظتی بتن کلینیک بتن را بررسی کنید .

ترمیم و درزگیری بتن الیافی

حتی با وجود الیاف فلزی، بتن نیاز به درزهای اجرایی و انقباضی برای کنترل حرکات بزرگ تر دارد . همچنین، در صورت وقوع ترک های بزرگ ناشی از نشست یا بار بیش از حد، ترمیم ضرورت می یابد .

استفاده از ماستیک و درزگیر بتن برای آب بندی و افزایش دوام

درزهای اجرایی یا ترک های احتمالی که در بتن الیافی ایجاد می شوند،باید به درستی آب بندی شوند تا از نفوذ آب و مواد شیمیایی به داخل سازه جلوگیری شود. استفاده از ماستیک ها و درزگیرهای انعطاف پذیر به ویژه در کف های صنعتی حیاتی است. این محصولات نه تنها آب بندی را تضمین می کنند، بلکه لبه های درز را از آسیب های ناشی از ترافیک لیفتراک محافظت می نمایند.

برای انتخاب بهترین متریال جهت آب بندی و ترمیم درزها و ترک های بتن الیافی،به محصولات ماستیک و درزگیر بتن کلینیک بتن مراجعه فرمایید.

نقش محصولات کلینیک بتن در بهبود عملکرد بتن الیافی فلزی

کیفیت طرح اختلاط بتن الیافی، به طور مستقیم به کیفیت افزودنی ها و مصالح مکمل مورد استفاده بستگی دارد .

استفاده از محصولات بتن تخصصی در بتن های الیافی

کلینیک بتن با ارائه طیف گسترده ای از مواد تخصصی، از جمله مواد پوزولانی (مانند میکروسیلیس) و افزودنی های کنترل کننده انقباض، به مهندسان کمک می کند تا بتن الیافی فلزی را با بالاترین استانداردهای مقاومت، دوام و کارایی طراحی و تولید کنند.

برای دسترسی به تمامی مواد مورد نیاز جهت بهینه سازی عملکرد بتن الیافی،به صفحه اصلی محصولات بتن کلینیک بتن مراجعه کنید.

جمع بندی

تعیین مقدار مصرف الیاف فلزی در بتن یک تصمیم استراتژیک است که باید مبتنی بر طراحی عملکردی و تحلیل دقیق بارهای وارده باشد . دوز مصرفی می تواند از 20 کیلوگرم برای کنترل ترک های سطحی تا 100 کیلوگرم بر متر مکعب برای دستیابی به مقاومت های فوق العاده بالا متغیر باشد.

تأکید بر طراحی صحیح طرح اختلاط:

استفاده از دوز مناسب الیاف فلزی باید با یک طرح اختلاط بهینه (به ویژه استفاده از مواد فوق روان کننده کلینیک بتن) همراه باشد تا مشکلاتی مانند گلوله شدن الیاف و کاهش کارایی از بین بروند. مهندسان باید همواره به یاد داشته باشند که الیاف فلزی یک سرمایه گذاری برای افزایش دوام،کاهش ضخامت دال و صرفه جویی در هزینه های بلندمدت ترمیم و نگهداری است.

با انتخاب صحیح دوز و استفاده از محصولات مکمل تخصصی، بتن الیافی فلزی می تواند سطحی از مقاومت و طول عمر را ارائه دهد که از بتن مسلح سنتی فراتر می رود. کلینیک بتن به عنوان مرجعی تخصصی،آماده ارائه مشاوره و تأمین مواد اولیه مورد نیاز برای پروژه های بتن الیافی شما است .
