طول خم آرماتورها

سازه بتن مسلح،ترکیبی هوشمندانه از مقاومت فشاری بتن و مقاومت کششی فولاد است. این دو جزء تنها زمانی می توانند وظایف خود را به درستی انجام دهند که ارتباط مکانیکی قوی و پایدار میان آن ها برقرار باشد. در این میان،آرماتوربندی قلب تپنده انتقال تنش ها است و هیچ جزئی در این فرآیند مهم تر از جزئیات اجرایی آن نیست .

ازجمله حیاتی ترین جزئیاتی که اغلب در کارگاه ها مورد بی توجهی قرار می گیرد، مفهوم طول خم آرماتورها است. طول خم صحیح نه تنها یک الزام آیین نامه ای نیست،بلکه یک مکانیسم ضروری برای مهار میلگرد و تضمین انتقال کامل نیروهای کششی و برشی از فولاد به بتن است. عدم رعایت دقیق ضوابط خم میلگرد می تواند به لغزش ناگهانی آرماتور،از دست دادن مهار و در نهایت،گسیختگی زودرس سازه تحت بارهای بهره برداری یا زلزله منجر شود .

هدف این مقاله حرفه ای، آموزش کامل مفهوم طول خم آرماتور،بررسی فنی ضوابط آیین نامه ای،عوامل مؤثر بر آن و توصیه های اجرایی است تا مهندسان محاسب، ناظران و مجریان بتوانند با درک عمیق تر، ایمنی و دوام پروژه های خود را تضمین نمایند. دستیابی به این استاندارد ایمنی، نیازمند دقت بالا در اجرا و استفاده هم زمان از مصالح و افزودنی های بتنی باکیفیت است که از طریق منابع تخصصی مانند کلینیک بتن قابل تأمین می باشند.

طول خم آرماتورها چیست؟

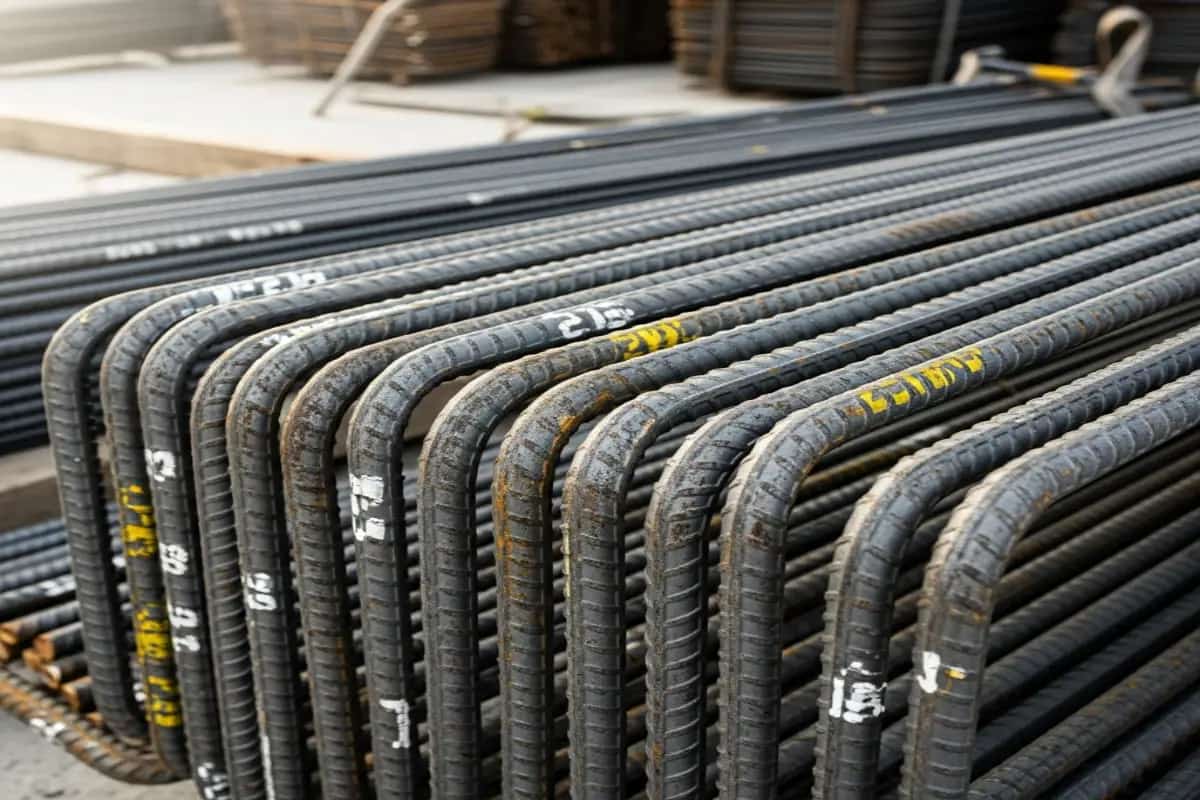

طول خم آرماتور، به بخش انتهایی یک میلگرد اطلاق می شود که برای اهداف مشخص مکانیکی، از مسیر مستقیم خود منحرف شده و با زاویه ای مشخص (عموماً ۹۰ درجه،۱۳۵ درجه یا ۱۸۰ درجه) خم می شود . این طول اضافه شده به انتهای میلگرد، نقش حیاتی در تکمیل فرآیند مهار میلگرد (Anchorage) ایفا می کند.

هدف اصلی از ایجاد خم در انتهای میلگرد، به ویژه در میلگردهای کششی که تحت تنش های بالا قرار دارند،افزایش مقاومت در برابر بیرون کشیده شدن (Pull-out) یا لغزش است . خم،سطح درگیری میلگرد با بتن را به شدت افزایش داده و درعین حال، یک عمل مکانیکی قلاب مانند ایجاد می کند که مانع از جداشدگی ناگهانی می شود .

تفاوت طول خم با طول مهاری

بسیار مهم است که مفهوم طول خم آرماتور با "طول مهاری" (Development Length - $L_d$) اشتباه گرفته نشود .

1. طول مهاری ($L_d$): حداقل طولی از میلگرد است که به صورت مستقیم در داخل بتن امتداد می یابد تا تنش های وارده به آرماتور به طور کامل به بتن اطراف منتقل شود .
2. طول خم (طول قلاب): بخشی از کل طول مهاری است که به صورت خمیده در انتهای میلگرد اجرا می شود (اغلب در مواردی که طول مستقیم کافی برای تامین $L_d$ وجود ندارد، یا در المان هایی که نیاز به محصورشدگی بیشتر است، مانند خاموت ها).

در واقع، طول مهاری می تواند به صورت مستقیم یا ترکیبی از بخش مستقیم و قلاب انتهایی تأمین شود. قلاب های انتهایی (خم ها) به ویژه در محل هایی که نیروهای کششی به صفر نزدیک می شوند یا در محل های تکیه گاه تیرها و انتهای میلگردهای برشی (خاموت ها) استفاده می شوند تا انتقال اتصال آرماتورها به بتن به بهترین شکل انجام پذیرد.

این خم ها در تمامی اجزای سازه ای از قبیل تیرها، ستون ها، فونداسیون ها (برای مهار میلگردهای ریشه و انتظار) و دیوارهای بتنی حیاتی هستند .

اهمیت حیاتی طول خم در عملکرد سازه

دقت در اجرای طول خم آرماتور،ارتباط مستقیمی با مقاومت نهایی و ایمنی درازمدت سازه دارد . این اهمیت را می توان در سه حوزه کلیدی بررسی کرد:

۱ . تضمین انتقال کامل تنش ها و مقاومت در برابر گسیختگی برشی

خم های انتهایی، به خصوص در خاموت ها و قلاب های برشی، وظیفه محصور کردن (Confinement) هسته بتنی را بر عهده دارند . این محصورشدگی، مقاومت بتن در برابر تنش های برشی و فشاری را به طرز چشمگیری افزایش می دهد و از کمانش میلگردهای طولی جلوگیری می کند. اگر طول خم خاموت ها کافی نباشد یا شعاع خم غیر استاندارد باشد، خم در هنگام وارد آمدن بار،باز شده و میلگرد نتوانسته وظیفه خود را در مهار برش و افزایش شکل پذیری انجام دهد؛ نتیجه این اتفاق،گسیختگی ناگهانی و ترد سازه است.

۲. عملکرد لرزه ای و شکل پذیری سازه

در مناطق زلزله خیز، توانایی سازه در جذب انرژی و تغییر شکل بدون فروریزش (شکل پذیری) حیاتی است . خم های استاندارد، به ویژه قلاب های ۱۳۵ درجه در نواحی ویژه لرزه ای،تضمین می کنند که حتی تحت چرخه های بارگذاری شدید و تغییر شکل های بزرگ، مهار میلگرد در بتن حفظ شود. لغزش میلگرد به دلیل خم ناکافی،یعنی از دست رفتن ظرفیت باربری و شکل پذیری سازه .

۳ . ارتباط با کیفیت بتن و طول عمر سازه

طول خم میلگردها باید با مقاومت فشاری بتن اطراف آن (که توسط مهندس محاسب تعیین می شود) سازگار باشد . هرچه مقاومت بتن بالاتر باشد، چسبندگی آن به میلگرد (Bond Strength) بهتر است و در تئوری، نیاز به طول مهاری کمتری وجود دارد. با این حال، استفاده از بتن با کیفیت پایین یا بتنی که دارای خلل و فرج زیادی است (که می تواند ناشی از استفاده نکردن از افزودنی های مناسب یا ویبره ناقص باشد)، باعث کاهش مقاومت چسبندگی می شود. در چنین شرایطی، خم های استاندارد آخرین خط دفاعی برای جلوگیری از خروج میلگرد محسوب می شوند.

برای اطمینان از دستیابی به مقاومت بتن طراحی شده،لازم است از افزودنی های استاندارد و محصولات مراقبت از بتن موجود در کلینیک بتن استفاده شود. این محصولات نه تنها دوام بتن را افزایش می دهند، بلکه محیطی مناسب برای انتقال پایدار نیرو بین بتن و فولاد فراهم می کنند .

ضوابط آیین نامه ای و الزامات فنی طول خم آرماتورها

تعیین دقیق طول خم آرماتورها تابعی از استانداردها و آیین نامه های اجرایی است . در ایران، مرجع اصلی برای این محاسبات، "مبحث نهم مقررات ملی ساختمان (طرح و اجرای ساختمان های بتن آرمه)" است که به طور کلی بر اساس استاندارد ACI تدوین شده است .

ضوابط فنی مربوط به خم میلگردها شامل دو پارامتر اصلی است: حداقل شعاع داخلی خمش ($r$) و طول امتداد مستقیم پس از خم (قلاب).

۱ . حداقل شعاع خمش آرماتور (شعاع داخلی)

خم کردن میلگرد به شعاعی کمتر از مقدار مجاز،باعث تمرکز بیش از حد تنش ها در نقطه خم، کاهش مقاومت فولاد و آسیب رساندن به بافت اطراف میلگرد می شود . آیین نامه حداقل قطر داخلی خم میلگرد ($D{b}$) را تابعی از قطر میلگرد ($db$) و درجه فولاد تعیین می کند.

قطر میلگرد ($db$)	حداقل قطر داخلی خمش ($D{b}$) طبق مبحث نهم
۱۰ تا ۲۵ میلی متر	$6d_b$
۲۸ تا ۳۶ میلی متر	$8d_b$

توجه: میلگردهایی با قطر بزرگتر، به دلیل سختی بیشتر،نیاز به شعاع خم بزرگ تری دارند تا از ترک خوردگی فولاد در محل خم جلوگیری شود. همچنین،خم کردن میلگردها باید با استفاده از دستگاه های استاندارد و نه با حرارت یا ابزارهای دستی غیرمجاز انجام گیرد .

۲. طول قلاب های استاندارد (Hook Types)

آیین نامه بتن ایران (مبحث نهم) طول های قلاب استاندارد را برای انواع مختلف خم تعیین کرده است:

الف) قلاب استاندارد ۹۰ درجه (قلاب انتهایی در تیر و دال):

این نوع خم برای مهار میلگردهای طولی اصلی که در معرض کشش قرار دارند،استفاده می شود . طول خم ۹۰ درجه باید شامل موارد زیر باشد:

• شعاع خم داخلی (بر اساس جدول بالا).
• طول امتداد مستقیم پس از خم (طول مازاد): حداقل $12d_b$ یا ۱۵۰ میلی متر، هرکدام که بزرگتر باشد (این طول برای رسیدن به طول مهاری مورد نیاز است).

ب) قلاب استاندارد ۱۳۵ درجه (خاموت ها در نواحی ویژه لرزه ای):

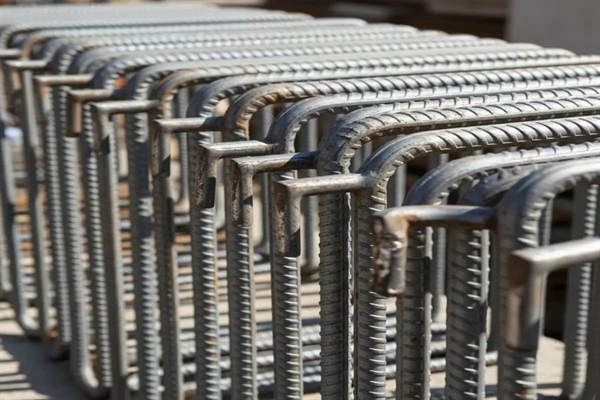

این خم عمدتاً برای خاموت ها و تنگ های محصور کننده در ستون ها و نواحی اتصال تیر به ستون به کار می رود و وظیفه محصورکنندگی هسته بتنی را بر عهده دارد.

• طول امتداد مستقیم پس از خم: حداقل $6d_b$ (و نه کمتر از ۷۵ میلی متر). این مقدار باید به سمت هسته بتنی مهار شود.

ج) قلاب استاندارد ۱۸۰ درجه (در خاموت ها و میلگردهای عرضی):

قلاب ۱۸۰ درجه برای مواردی استفاده می شود که به بیشترین میزان مهار و محصور شدگی نیاز است (مانند میلگردهای عرضی با قطر کوچک).

• طول امتداد مستقیم پس از خم: حداقل $4d_b$ (و نه کمتر از ۶۵ میلی متر).

رعایت این ضوابط به ناظر و مجری این اطمینان را می دهد که طول خم آرماتورها توانایی لازم برای مقاومت در برابر تنش های طراحی شده را دارا می باشد .

عوامل کلیدی مؤثر بر تعیین طول خم

محاسبه نهایی طول خم مورد نیاز در یک مقطع خاص توسط مهندس محاسب صورت می گیرد و چندین عامل کلیدی در این تصمیم گیری نقش دارند که فراتر از ضوابط حداقل اجرایی هستند:

۱ . قطر میلگرد ($d_b$)

واضح است که با افزایش قطر میلگرد، نیروی کششی بیشتری باید مهار شود. در نتیجه، برای مهار میلگرد های بزرگتر، نیاز به طول خم مؤثرتر و شعاع خم بزرگتر برای توزیع تنش ها در بتن است .

۲. مقاومت فشاری بتن ($f'_c$)

همان طور که اشاره شد، مقاومت بتن تأثیر مستقیمی بر چسبندگی دارد. بتن با مقاومت بالاتر، می تواند در طول کمتری،نیروی بیشتری را از میلگرد مهار کند. اگر در طول عمر سازه، بتن دچار آسیب (کربناتاسیون یا خوردگی) شود، ظرفیت مهار کاهش می یابد. به همین دلیل، استفاده از محصولات محافظتی و ترمیمی باکیفیت از کلینیک بتن برای افزایش دوام و حفظ مقاومت بتن اطراف میلگرد ضروری است .

۳. نوع فولاد و آج میلگرد ($f_y$)

میلگردهای با مقاومت تسلیم بالاتر (مانند A4)،نیروی کششی بیشتری را حمل می کنند و در نتیجه برای مهار آن ها به طول خم بیشتری نیاز است . همچنین،شکل آج (مخصوصاً در میلگردهای A3) تأثیر مستقیمی بر درگیری مکانیکی با بتن دارد.

۴. پوشش بتنی (Concrete Cover) و شرایط محصورشدگی

اگر پوشش بتنی روی آرماتور (فاصله میلگرد تا سطح بیرونی بتن) کافی نباشد،احتمال شکافته شدن بتن در اثر تنش های شعاعی ناشی از خم افزایش می یابد. استفاده از فاصله نگه دارهای (اسپیسرهای) بتنی و پلاستیکی استاندارد برای تضمین پوشش بتنی مورد نیاز، امری ضروری است. همچنین، وجود آرماتورهای عرضی (خاموت ها) در نزدیکی خم، باعث محصور شدگی بهتر شده و ظرفیت تحمل نیرو را افزایش می دهد .

۵ . موقعیت میلگرد در بتن

بر اساس آیین نامه ها، میلگردهای قرار گرفته در قسمت فوقانی مقطع (که هنگام بتن ریزی در بالای مقطع قرار می گیرند) ممکن است به دلیل پدیده آب انداختگی (Bleeding) بتن، چسبندگی کمتری داشته باشند . از این رو، ممکن است نیاز به ضریب افزایش طول مهاری در این میلگردها باشد که مستقیماً بر محاسبه طول خم آرماتورها نیز تأثیر می گذارد.

ملاحظات اجرایی و کنترل کیفیت در کارگاه

اجرای دقیق طول خم آرماتور نیازمند کنترل کیفی سخت گیرانه در محیط کارگاه است. اجرای نادرست می تواند تمام محاسبات مهندسی را بی اثر سازد.

۱. استفاده از دستگاه های خم کاری مجاز

خم کردن میلگردها باید به صورت سرد و با استفاده از دستگاه های خم کن مکانیکی استاندارد انجام شود. استفاده از حرارت برای تسهیل خمکاری، به شدت ممنوع است زیرا ساختار متالورژیکی فولاد را تغییر داده و مقاومت تسلیم آن را کاهش می دهد. همچنین، استفاده از ابزارهای دستی غیر استاندارد (مانند آچار F) منجر به اعمال شعاع خم غیرمجاز یا ایجاد ترک های موضعی در فولاد می شود.

۲. دمای محیط و شرایط میلگرد

در دمای پایین (محیط سرد)، فولاد تردتر شده و احتمال شکست در هنگام خم کاری افزایش می یابد. آیین نامه ها توصیه می کنند که خم کردن میلگردها در دمای زیر ۵- درجه سلسیوس با احتیاط و ملاحظات خاص انجام پذیرد .

۳. کنترل تلورانس های اجرایی

ناظر باید مطمئن شود که طول خم و طول قلاب دقیقاً مطابق نقشه های اجرایی و ضوابط آیین نامه باشد . خطای رایج در کارگاه ها، کم گرفتن طول امتداد مستقیم پس از خم برای صرفه جویی در مصرف میلگرد است که پیامدهای فاجعه باری در لرزه خیزی دارد .

۴ . محافظت از آرماتور در طول اجرا

میلگردهایی که خم شده اند،در طول مدت نگهداری و قبل از بتن ریزی باید از آلودگی های شیمیایی، زنگ زدگی بیش از حد و آسیب های فیزیکی محافظت شوند . اگر آرماتورها به دلایل محیطی (مانند پروژه های ساحلی) در معرض خطر بالای خوردگی باشند،توصیه می شود از پوشش های محافظتی ضد خوردگی میلگرد که توسط شرکت های تخصصی مانند کلینیک بتن ارائه می شوند،استفاده شود تا انتقال نیرو در بلندمدت تضعیف نشود.

خطاهای رایج در اجرای طول خم و پیامدهای آن

اجرای غیراستاندارد طول خم آرماتورها یکی از دلایل اصلی ضعف سازه ای در ساختمان های بتنی است . شناسایی این خطاها برای ناظران ضروری است:

۱. شعاع خم بیش از حد کوچک

این شایع ترین خطا است. خم کردن میلگرد با شعاعی کوچک تر از حد مجاز ($r_{min}$) باعث تمرکز تنش در داخل خم شده و می تواند منجر به موارد زیر شود:

• کاهش ناگهانی مقاومت تسلیم فولاد.
• ایجاد ترک های موضعی داخلی در بتن، حتی قبل از بارگذاری .
• شکافته شدن پوشش بتنی (Splitting) در هنگام اعمال بار.

۲. طول امتداد ناکافی (قلاب کوتاه)

اگر طول امتداد مستقیم پس از خم (مثلاً در قلاب ۹۰ درجه) کمتر از $12d_b$ یا ۱۵۰ میلی متر باشد، مهار کامل اتفاق نمی افتد. این امر به معنای آن است که میلگرد تحت کشش، زودتر از حد انتظار دچار لغزش و خروج از بتن می شود . این نقص به ویژه در محل هایی که میلگردها به صورت فشاری در تکیه گاه مهار می شوند،بسیار خطرناک است .

۳ . استفاده از مواد نامناسب در اطراف خم

وجود مواد شیمیایی، گل، روغن یا مواد جداکننده روی سطح میلگرد در ناحیه خم، ظرفیت چسبندگی بتن به فولاد را کاهش می دهد. همچنین، اگر بتن مورد استفاده دارای ضعف ذاتی باشد (مثلاً نسبت آب به سیمان بالا)،مقاومت چسبندگی کاهش یافته و کارایی طول خم کاهش می یابد. برای اطمینان از کیفیت بتن، مهندسان باید از طرح اختلاط استاندارد و محصولات تخصصی مانند افزودنی های کاهنده آب قوی و روان کننده های فوق روان کننده کلینیک بتن بهره بگیرند .

جمع بندی

طول خم آرماتورها مفهومی است که علی رغم سادگی ظاهری،عمق فنی بسیار زیادی دارد و مستقیماً تعیین کننده توانایی سازه در مقاومت و شکل پذیری است . اجرای دقیق ضوابط خم میلگرد، تضمین می کند که نیروهای کششی و برشی در محل های بحرانی (مانند گره های اتصال تیر به ستون یا خاموت ها) به طور کامل مهار شوند.

یک سازه ایمن، محصول دقت در طراحی و اجرای بی نقص جزئیات است. مهندسان و مجریان پروژه باید همیشه به یاد داشته باشند که:

1. استانداردها، حداقل ها هستند: همیشه حداقل شعاع خمش و حداقل طول قلاب های آیین نامه ای (مبحث نهم) را رعایت کنید و از دستگاه های استاندارد برای خمکاری استفاده نمایید .
2. کنترل مضاعف بر خاموت ها: دقت در طول خم ۱۳۵ درجه خاموت ها در نواحی بحرانی لرزه ای، تضمین کننده محصورشدگی هسته بتنی و شکل پذیری سازه است.
3. کیفیت مصالح مکمل: انتقال نیرو از میلگرد به بتن،تنها زمانی بهینه است که بتن اطراف میلگرد دارای مقاومت و دوام بالا باشد .
