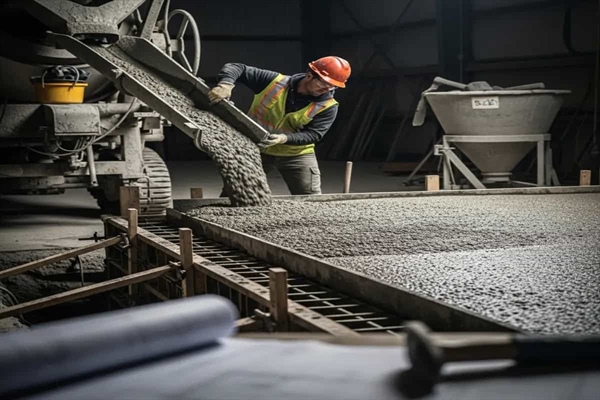

روش ساخت بتن خودتراکم

هدف این مقاله،ارائه یک راهنمای جامع و حرفه ای برای مهندسین عمران، پیمانکاران و دانشجویان است تا بتوانند روش ساخت بتن خودتراکم را به درستی درک کرده و با استفاده از محصولات تخصصی نظیر افزودنی های کلینیک بتن،چسب های ساختمانی و صنعتی، ماستیک و درزگیر بتن و واتر استاپ، کیفیت و دوام نهایی پروژه های خود را تضمین کنند.

تعریف بتن خودتراکم و تفاوت آن با بتن معمولی

بتن خودتراکم به نوعی از بتن با کارایی بسیار بالا اطلاق می شود که قادر است تحت وزن خود و بدون نیاز به هیچ گونه ارتعاش خارجی (ویبره)، به طور کامل در داخل قالب و در اطراف آرماتورها جریان یابد، تمامی زوایای قالب را پر کند و یکدست و متراکم شود . به این خاصیت، کارایی دینامیکی عالی گفته می شود.

تفاوت کلیدی بتن خودتراکم با بتن معمولی در کارایی (Workability) فوق العاده آن است . بتن های سنتی برای تراکم نیاز به نیروی مکانیکی دارند که این فرآیند اغلب پرهزینه، زمان بر بوده و در صورت عدم اجرای صحیح،منجر به لانه زنبوری شدن و کاهش دوام بتن می شود. در مقابل، بتن روان و بدون ویبره (SCC) به دلیل طراحی دقیق طرح اختلاط و استفاده از افزودنی های بتن نسل جدید، قادر است به صورت خودکار متراکم شود و بتنی همگن با سطح نهایی بسیار صاف را ارائه دهد .

مزایای کلیدی استفاده از بتن خودتراکم

استفاده از SCC مزایای فنی و اقتصادی چشمگیری دارد که آن را به انتخابی برتر در پروژه های مدرن تبدیل کرده است:

1. حذف ویبره و کاهش هزینه های نیروی کار: اجرای سریع تر و ایمن تر، کاهش آلودگی صوتی در محل پروژه .
2. کیفیت سطح برتر: سطح نهایی صاف و یکنواخت که نیاز به تعمیرات و پرداخت های اضافی را به حداقل می رساند .
3. بهبود دوام و نفوذپذیری: به دلیل تراکم کامل و یکنواختی،دوام بتن به طور قابل توجهی افزایش می یابد . SCC نفوذپذیری بسیار کمتری دارد که مقاومت آن را در برابر عوامل خورنده محیطی (مانند کلریدها و سولفات ها) بالا می برد .
4. سهولت در بتن ریزی سازه های پیچیده: قابلیت ریختن بتن در قالب هایی با آرماتورهای متراکم یا مقاطع نازک و پیچیده،که با بتن معمولی تقریباً غیرممکن است .

نقش محصولات کلینیک بتن در بهبود کیفیت SCC

دستیابی به خواص منحصر به فرد SCC (جریان پذیری بالا بدون جدایی مصالح) بدون استفاده از مواد افزودنی پیشرفته امکان پذیر نیست . کلینیک بتن، با ارائه محصولات تخصصی، نقشی حیاتی در این فرآیند ایفا می کند:

• افزودنی های بتن فوق روان کننده: این مواد، عامل اصلی دستیابی به خواص بتن روان و بدون ویبره هستند. آن ها با پراکنده کردن ذرات سیمان،میزان آب مورد نیاز برای کارایی بالا را کاهش داده و در عین حال، به مقاومت نهایی و کنترل کیفیت بتن کمک می کنند .
• چسب های ساختمانی و صنعتی: استفاده از این چسب ها در برخی طرح های اختلاط، یا به عنوان مواد مکمل در محل های ترمیم،می تواند چسبندگی بین ذرات و در نهایت دوام طولانی مدت را تقویت کند.
• ماستیک و درزگیر بتن و واتر استاپ: اگرچه این محصولات مستقیماً در تولید SCC دخیل نیستند،اما برای تضمین آب بندی و دوام بتن سازه پس از اجرا، درزهای اجرایی و انبساطی باید به درستی با ماستیک و درزگیر بتن پر شوند و درزهای انقطاع و ساختمانی در پروژه های آبی، با واتر استاپ آب بندی گردند.

مواد اولیه و مشخصات آن ها در ساخت SCC

روش ساخت بتن خودتراکم به شدت به کیفیت و ترکیب مواد اولیه وابسته است . هر گونه انحراف از مشخصات استاندارد می تواند منجر به جدایی مصالح، گیرش نامناسب یا افت روانی شود.

الف) اجزای اصلی (سیمان،شن، ماسه،آب)

1. سیمان: باید از سیمان های استاندارد با سطح مقطع ویژه بالا (نرمی بیشتر) استفاده شود تا جریان پذیری بهتری حاصل شود . در SCC، میزان پودرهای ریز (شامل سیمان و فیلرها) به طور معمول بالاتر از بتن معمولی است.
2. سنگدانه ها (شن و ماسه): استفاده از سنگدانه های گردگوشه نسبت به سنگدانه های تیزگوشه ارجحیت دارد، زیرا اصطکاک داخلی کمتری ایجاد می کنند و به جریان پذیری کمک می کنند. همچنین، میزان حداکثر اندازه سنگدانه (M.A.S) معمولاً کمتر (حدود ۱۹ میلی متر یا کمتر) در نظر گرفته می شود تا عبور از بین آرماتورها تسهیل شود.
3. آب: کیفیت آب از اهمیت بالایی برخوردار است. نسبت آب به سیمان (W/C) در SCC معمولاً پایین است (در محدوده ۰.۳۵ تا ۰.۴۵) و این امر تنها با استفاده از فوق روان کننده ها قابل دستیابی است.

ب) افزودنی های بتن مخصوص SCC

قلب روش ساخت SCC،استفاده دقیق از افزودنی های بتن است . این مواد شیمیایی دو وظیفه اصلی را بر عهده دارند:

۱ . فوق روان کننده ها (Superplasticizers)

این افزودنی ها که غالباً بر پایه پلی کربوکسیلات اتر (PCE) هستند، با ایجاد دافعه الکترواستاتیک یا فضایی بین ذرات سیمان، آب محبوس شده در کلوخه های سیمان را آزاد کرده و کارایی را به شدت افزایش می دهند بدون آنکه نیاز به افزایش آب باشد .

۲ . تثبیت کننده ها یا اصلاح کننده های ویسکوزیته (VMA)

برای جلوگیری از پدیده جدایی مصالح (Segregation) و خونریزی (Bleeding) که در اثر کارایی بسیار بالا رخ می دهد، از اصلاح کننده های ویسکوزیته (VMA) استفاده می شود. این مواد، ویسکوزیته پلاسمای بتن (دوغاب سیمان و آب) را افزایش می دهند،در نتیجه ذرات درشت تر (شن و ماسه) را در حالت تعلیق نگه داشته و پایداری دینامیکی و استاتیکی بتن را تضمین می کنند .

ج) نقش محصولات جانبی در دوام سازه

برای اطمینان از دوام بتن سازه در طول عمر طراحی شده،محصولات جانبی کلینیک بتن در مراحل مختلف به کار گرفته می شوند:

• چسب های ساختمانی و صنعتی: در مواردی که نیاز به اتصال بتن جدید به بتن قدیمی باشد، یا برای افزایش چسبندگی در ترمیم ها،این چسب ها عملکرد حیاتی دارند. همچنین،استفاده از آن ها می تواند به بهبود مقاومت کششی و خمشی در بتن های ویژه کمک کند .
• ماستیک و درزگیر بتن: درزهای انبساط و انقباض، نقاط ضعف پتانسیلی برای نفوذ آب هستند . ماستیک و درزگیر بتن الاستیک و مقاوم در برابر UV، تضمین می کند که این درزها به صورت دائمی آب بندی شده و عمر مفید سازه افزایش یابد.
• واتر استاپ: برای سازه های در تماس دائم با آب (مانند مخازن،تونل ها یا زیرزمین ها)، نصب واتر استاپ در درزهای اجرایی و انبساطی، حیاتی است. واتر استاپ های PVC یا لاستیکی،یک سد فیزیکی دائمی در برابر نفوذ آب ایجاد می کنند و از نفوذ رطوبت به داخل آرماتورها جلوگیری می کنند.

نسبت اختلاط و طراحی طرح اختلاط SCC

طراحی طرح اختلاط SCC یک علم دقیق است که نیازمند توازن ظریف بین کارایی (Flowability) و پایداری (Stability) است. هدف، دستیابی به بتن روان و بدون ویبره است که در عین حال جدایی مصالح نداشته باشد.

اهمیت پارامترهای اصلی: نسبت W/C و میزان پودر

1. حجم پودر (Powder Volume): در روش ساخت SCC، حجم مجموع مواد ریزدانه (سیمان، فیلرها، مواد پوزولانی) معمولاً بالاتر از بتن معمولی است (اغلب بالای ۴۵۰ تا ۶۰۰ کیلوگرم در متر مکعب). این حجم بالا،روان شدن بتن را تسهیل کرده و ویسکوزیته مورد نیاز برای تعلیق سنگدانه ها را فراهم می کند.
2. نسبت آب به سیمان مؤثر (W/C Ratio): این نسبت باید به حداقل ممکن برسد (معمولاً ۰ .۳۵ تا ۰ .۴۵) تا مقاومت فشاری و دوام بتن به حداکثر برسد. کاهش آب تنها با استفاده سخاوتمندانه از فوق روان کننده های کلینیک بتن امکان پذیر است .

مراحل طراحی طرح اختلاط (مثال مفهومی)

طراحی طرح اختلاط SCC معمولاً با رویکرد حجم مطلق انجام می شود و نیازمند آزمایش های مکرر در آزمایشگاه است . مراحل کلیدی عبارتند از:

• تعیین حجم سنگدانه های درشت: معمولاً حجم سنگدانه درشت در SCC حدود ۵۰ تا ۷۰ درصد حجم سنگدانه در بتن معمولی است تا فضای کافی برای حرکت دوغاب فراهم شود.
• تعیین میزان پودر: بر اساس مشخصات مقاومت و الزامات روانی،حداقل میزان پودر تعیین می شود .
• تعیین نسبت آب: با توجه به نسبت W/C مطلوب برای مقاومت و افزودنی های بتن در دسترس، میزان آب اولیه محاسبه می شود.
• دوزینگ افزودنی ها: دوز بهینه فوق روان کننده باید از طریق آزمایش های آزمایشگاهی برای رسیدن به روانی (اسلامپ فلو) مورد نظر تعیین شود. معمولاً دوز مصرفی این مواد بسیار بالاتر از بتن معمولی است.

اهمیت رعایت اسلامپ بالا (اسلامپ فلو ۶۵۰ تا ۸۰۰ میلی متر) و ویسکوزیته مناسب در کنترل کیفیت بتن خودتراکم بسیار حیاتی است.

روش اختلاط، انتقال و اجرای بتن خودتراکم

دستیابی به خواص SCC در محل کار،به فرآیند دقیق اختلاط،انتقال و ریختن وابسته است.

اختلاط و ترتیب افزودن مصالح

اختلاط SCC باید در میکسر مناسب (ترجیحاً میکسر با کارایی بالا) و با رعایت دقیق ترتیب افزودن مواد انجام شود تا از فعال شدن کامل افزودنی ها اطمینان حاصل شود .

1. ترتیب استاندارد: معمولاً ابتدا سنگدانه ها و نیمی از آب وارد میکسر می شوند . سپس، سیمان و مواد پودری دیگر افزوده می شود .
2. افزودنی های بتن: فوق روان کننده و تثبیت کننده ویسکوزیته باید پس از ترکیب کامل مواد خشک (یا در فاز نهایی اختلاط)، به آرامی و به صورت یکنواخت اضافه شوند. زمان اختلاط باید کافی باشد (معمولاً بیشتر از بتن معمولی، حدود ۳ تا ۵ دقیقه پس از افزودن روان کننده) تا یکنواختی کامل حاصل شود و بتن روان و بدون ویبره آماده شود.

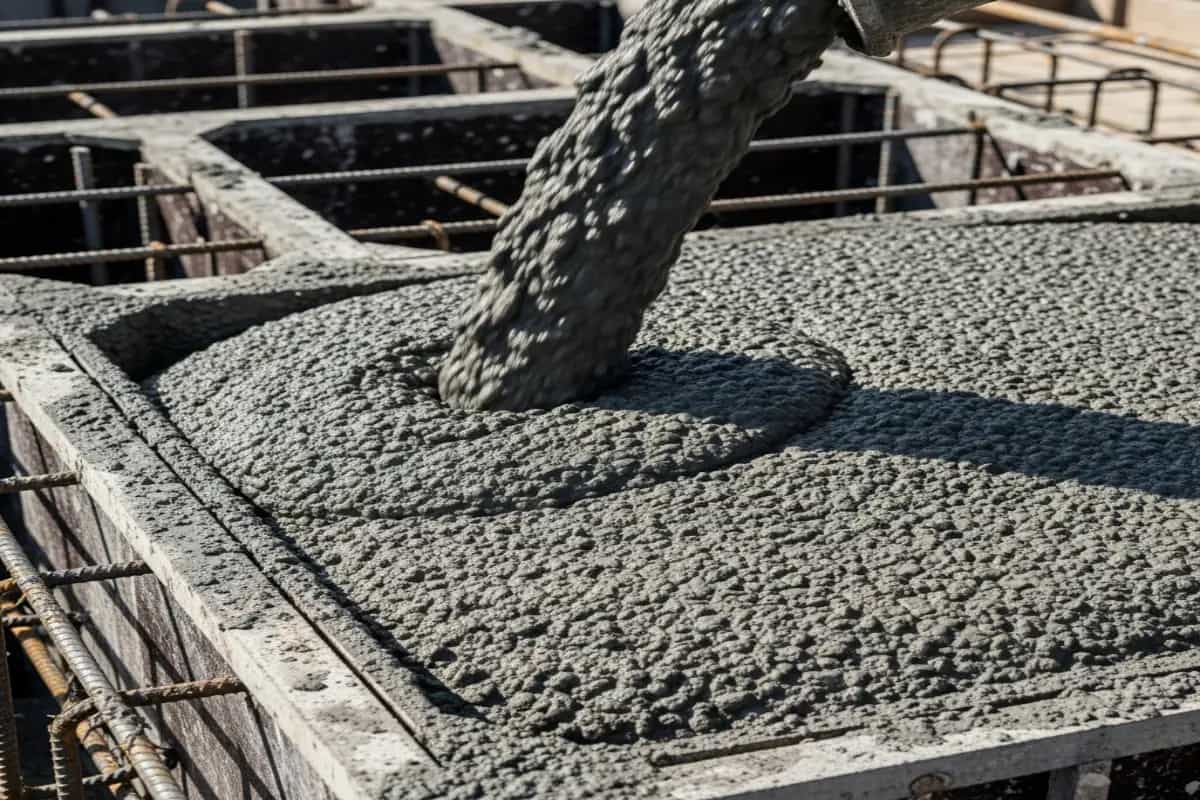

انتقال و ریختن بدون نیاز به ویبره

انتقال SCC باید به گونه ای باشد که جدایی مصالح (Segregation) رخ ندهد. استفاده از پمپ های بتن به دلیل عدم ایجاد شوک و فشار زیاد،روشی رایج است .

• ریختن پیوسته: SCC باید از یک نقطه و به صورت پیوسته ریخته شود . ارتفاع ریختن به دلیل خطر جدایی مصالح،باید محدود باشد (اگرچه SCC مقاومت بالایی در برابر جدایی دارد).
• قالب گیری بدون ویبره: مهمترین ویژگی SCC، عدم نیاز به ویبره است . پس از ریختن، بتن تحت نیروی جاذبه جریان یافته و متراکم می شود.

استفاده از محصولات کلینیک بتن در مرحله اجرا

در مرحله اجرای قالب بندی ها و فونداسیون ها،استفاده از واتر استاپ در درزهای سرد یا اجرایی، یک گام الزامی برای اطمینان از آب بندی زیرزمین ها و سازه های نگهدارنده آب است. پس از باز کردن قالب ها و در مرحله تکمیل، ماستیک و درزگیر بتن باید برای پر کردن درزهای حرکتی به کار روند تا از ورود رطوبت و مواد شیمیایی به داخل سازه جلوگیری شود و دوام بتن افزایش یابد .

کنترل کیفیت و آزمایش ها در بتن خودتراکم

کنترل کیفیت بتن خودتراکم از اهمیت ویژه ای برخوردار است،زیرا خواص روانی (Flowability) و پایداری (Stability) آن باید در محل کار مورد تایید قرار گیرند.

آزمون های روانی و پایداری

برخلاف بتن معمولی که فقط با آزمون اسلامپ ساده مشخص می شود، خواص SCC با سه آزمون کلیدی اندازه گیری می شود که قابلیت بتن روان و بدون ویبره را اثبات می کند:

1. آزمون جریان اسلامپ (Slump Flow Test): اندازه نهایی بتن پس از پخش شدن روی سطح صاف (معمولاً ۶۵۰ تا ۸۰۰ میلی متر). این آزمون نشان دهنده توانایی پرکنندگی (Filling Ability) است.
2. آزمون جعبه L یا J-Ring: این آزمون ها توانایی عبور بتن از بین موانع و تراکم (Passing Ability) را می سنجند که برای سازه های با تراکم آرماتور بالا حیاتی است.
3. آزمون دیداری جدایی مصالح (Visual Stability Index - VSI): برای ارزیابی پایداری بتن و اطمینان از اینکه افزودنی های بتن (VMAها) به درستی عمل کرده اند و جدایی مصالح رخ نداده است.

تاثیر افزودنی ها بر مقاومت نهایی و دوام بتن

استفاده از افزودنی های فوق روان کننده کلینیک بتن در روش ساخت SCC نه تنها به کارایی بالا کمک می کند،بلکه به طور مستقیم بر مقاومت فشاری و دوام بتن نهایی تأثیر می گذارد. کاهش نسبت W/C به دلیل استفاده از این مواد، ساختار بتن را متراکم تر کرده و مقاومت های اولیه و نهایی را به شکل چشمگیری افزایش می دهد . این بتن متراکم شده، در برابر نفوذ کلریدها و کربناسیون بسیار مقاوم تر است.

نگهداری و عمل آوری (Curing) SCC

اگرچه SCC ذاتاً نفوذپذیری کمتری دارد، اما عمل آوری مناسب برای دستیابی به مقاومت و دوام کامل الزامی است.

• جلوگیری از تبخیر: به دلیل نسبت آب به سیمان پایین، SCC به خشک شدن سطحی و ترک های ناشی از انقباض پلاستیک حساس تر است. استفاده از مواد عمل آوری شیمیایی (Curing Compound) یا پوشش دهی با نایلون و آب پاشی مداوم، برای نگهداری رطوبت ضروری است .
• دما: کنترل دمای محیط در حین عمل آوری برای جلوگیری از ترک خوردگی های حرارتی،به ویژه در بتن ریزی های حجیم،مهم است.

نتیجه گیری

بتن خودتراکم (SCC) یک راهکار مهندسی پیشرفته است که می تواند کیفیت ساخت و ساز، سرعت اجرا و دوام بتن را به سطوح جدیدی ارتقا دهد. موفقیت در روش ساخت بتن خودتراکم بستگی به طراحی دقیق طرح اختلاط و انتخاب صحیح مواد شیمیایی دارد .
