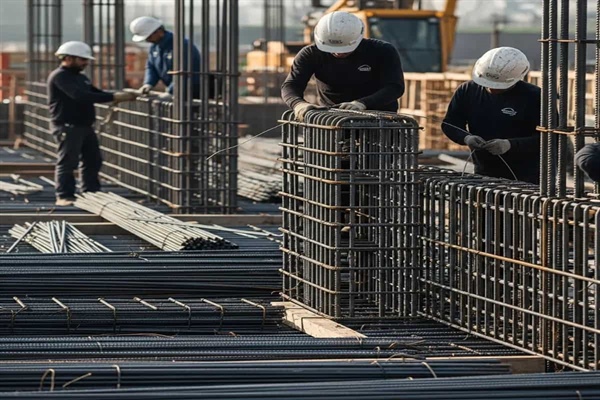

دستورالعمل و روش اجرای آرماتوربندی

آرماتوربندی، ستون فقرات هر سازه بتنی است و تضمین کننده دوام و ایمنی بلندمدت آن در برابر تنش ها و بارهای وارده . در دنیای مهندسی عمران،به ویژه در حوزه های حساسی نظیر کف سازی صنعتی که بارهای دینامیکی و استاتیکی سنگینی را تحمل می کنند، اجرای دقیق و مطابق با اصول مهندسی آرماتوربندی، نه یک انتخاب، بلکه یک ضرورت انکارناپذیر است .

این مقاله، به عنوان یک دستورالعمل حرفه ای،هدف دارد تا روش اجرای آرماتوربندی را به صورت عملی و علمی برای مهندسان، پیمانکاران و مجریان پروژه ها تشریح نماید تا بالاترین کیفیت در فاز اسکلت سازه حاصل شود.

اهمیت آرماتوربندی در ساختار بتن

بتن ماده ای است که در برابر نیروهای فشاری از مقاومت بسیار بالایی برخوردار است، اما نقطه ضعف عمده آن، مقاومت پایین در برابر نیروهای کششی،خمشی و برشی است. در اینجا، آرماتور (میلگرد فولادی) وارد عمل می شود و به عنوان یک شبکه قدرتمند،این نیروهای کششی را مهار می کند . ترکیب بتن و فولاد، سیستمی به نام بتن مسلح (Reinforced Concrete) را به وجود می آورد که قادر است تمامی تنش های وارد بر سازه را با موفقیت جذب و خنثی کند.

اجرای صحیح روش اجرای آرماتوربندی به ویژه در پروژه هایی که عملکرد سطح نهایی اهمیت حیاتی دارد (مانند سوله کارخانجات،انبارهای مرتفع و پارکینگ های سنگین)،طول عمر سازه را تضمین می کند و از بروز ترک های زودهنگام و تخریب ساختاری جلوگیری می نماید . عدم رعایت استانداردها در این مرحله، می تواند منجر به خسارات جبران ناپذیر و تحمیل هزینه های سنگین ترمیم شود.

آشنایی با آرماتوربندی و انواع میلگردها

آرماتوربندی فرآیند قراردادن شبکه ای از میلگردهای فولادی با قطر و فواصل مشخص در داخل قالب سازه پیش از بتن ریزی است. نقش اصلی آرماتور،افزایش مقاومت کششی و کنترل ترک ها در بتن است.

تعریف و نقش استحکامی

استحکام میلگردها باعث می شود که در هنگام اعمال بارهای زیاد یا تنش های حرارتی (انبساط و انقباض)، ساختار بتن متلاشی نشده و نیروها به صورت یکنواخت در کل سطح توزیع شوند. انتخاب صحیح نوع آرماتور،مستقیماً با نوع بارگذاری و محیط قرارگیری سازه در ارتباط است .

انواع اصلی آرماتورها

انتخاب نوع آرماتور بر اساس نقشه های محاسباتی مهندس سازه و استانداردهای ملی انجام می شود:

1. میلگرد ساده (A1): معمولاً برای ساخت خاموت ها و کاربردهایی که نیاز به تنش های بالا نیست،استفاده می شوند. این میلگردها فاقد آج هستند.
2. میلگرد آجدار (A2،A3 و A4): پرکاربردترین نوع آرماتور در ساختمان سازی هستند . آج ها باعث افزایش اصطکاک و چسبندگی بین میلگرد و بتن می شوند و انتقال تنش را بهبود می بخشند .
3. آرماتورهای خاص: شامل میلگردهای اپوکسی، گالوانیزه یا فایبرگلاس (FRP) است که در محیط های بسیار خورنده یا برای سازه های خاصی که میدان مغناطیسی نباید مختل شود،به کار می روند.

تذکر: انتخاب نادرست گرید میلگرد می تواند مقاومت سازه را تا حد چشمگیری کاهش دهد، لذا این مرحله باید دقیقاً مطابق با نقشه های اجرایی باشد.

مراحل اجرای آرماتوربندی: یک روش اجرایی استاندارد

اجرای دقیق آرماتوربندی شامل پنج مرحله کلیدی است که پیمانکاران باید با دقت و نظم خاصی آن ها را دنبال کنند . رعایت توالی این مراحل، اساس روش اجرای آرماتوربندی حرفه ای را تشکیل می دهد.

مرحله ۱: طراحی شبکه آرماتورها و نقشه خوانی

پیش از هر اقدام اجرایی، تیم فنی باید نقشه های سازه (Shop Drawings) را کاملاً مطالعه کند. این نقشه ها شامل جزئیاتی نظیر:

• قطر و گرید میلگردها .
• محل دقیق قرارگیری (جانمایی).
• فاصله مرکز تا مرکز (Spacing).
• طول خم ها و قلاب ها (Hook Lengths).

توجه: هرگونه ابهام یا تغییر در نقشه باید پیش از شروع کار با مهندس ناظر یا طراح هماهنگ شود .

مرحله ۲: برش، خمکاری و آماده سازی میلگردها

میلگردها باید بر اساس اندازه های تعیین شده در نقشه، توسط دستگاه های مکانیکی استاندارد بریده و خمکاری شوند.

• برش: استفاده از قیچی های مکانیکی یا هیدرولیکی الزامی است. استفاده از هوابرش یا حرارت دادن برای برشکاری به شدت ممنوع است،زیرا تغییرات حرارتی خصوصیات مکانیکی فولاد را تغییر داده و از مقاومت آن می کاهد .
• خمکاری: این کار باید با دستگاه های خمکاری سرد انجام شود. دقت در زوایای خم و طول قلاب انتهایی (برای مهار بهتر در بتن) حیاتی است. خم های غیراستاندارد می توانند منجر به شکست زودرس در هنگام بارگذاری شوند.

مرحله ۳: جانمایی و نصب آرماتورها بر اساس فاصله و ارتفاع استاندارد

این مرحله نیازمند دقت بالا در حفظ پوشش بتن (Cover) و فاصله بین میلگردها است .

1. آماده سازی بستر: در کف سازی ها و فونداسیون ها، بستر باید تراز،تمیز و عاری از مواد آلی باشد. استفاده از بتن مگر (Lean Concrete) یا پوشش مناسب برای جلوگیری از تماس مستقیم میلگردها با خاک الزامی است.
2. استفاده از اسپیسر (فاصله نگهدار): اسپیسرها قطعات پلاستیکی یا بتنی هستند که تضمین می کنند میلگرد در هنگام بتن ریزی جابجا نشود و پوشش بتن استاندارد (فاصله میلگرد از سطح قالب یا زمین) حفظ گردد . پوشش بتن کافی، آرماتورها را از رطوبت، مواد شیمیایی و خوردگی حفظ می کند.
3. استفاده از خاموت و سنجاقی: این اجزا نقش مهارکننده را دارند و از کمانش میلگردهای طولی جلوگیری می کنند و مقاومت برشی عضو را افزایش می دهند .

مرحله ۴: اتصال میلگردها با مفتول یا گیره

اتصال میلگردها باید به صورت محکم اما انعطاف پذیر باشد. هدف از اتصال، نگه داشتن شبکه آرماتور در جای خود تا زمان بتن ریزی است، نه انتقال بار.

• مفتول آرماتوربندی: رایج ترین روش، استفاده از مفتول آرماتوربندی (Wire Ties) برای اتصال محل تقاطع ها است.
• جوشکاری (Weld Splices): در صورت نیاز به اتصال دائمی، جوشکاری فقط باید تحت شرایط خاص و تأیید مهندس طراح انجام شود،زیرا حرارت جوش می تواند خواص فولاد را تضعیف کند .

مرحله ۵: کنترل نهایی و آماده سازی بتن ریزی

پیش از اینکه اجازه بتن ریزی صادر شود، مهندس ناظر باید کنترل نهایی را انجام دهد . موارد کنترلی شامل:

• کنترل قطرها،تعداد و فاصله میلگردها (مطابقت با نقشه).
• بررسی استحکام اتصالات و تمیزی شبکه (عدم وجود گل و لای یا روغن).
• اطمینان از وجود و توزیع مناسب اسپیسرها.

نکات ایمنی و ابزار مورد نیاز

روش اجرای آرماتوربندی یک فعالیت پرخطر محسوب می شود. استفاده از دستکش، کلاه ایمنی و کفش های محافظ برای جلوگیری از آسیب دیدگی توسط نوک تیز میلگردها الزامی است. ابزار اصلی شامل خم کن،برش دهنده، مفتول و انبر آرماتوربندی است .

نکات تخصصی و اشتباهات رایج در اجرای آرماتوربندی

اجرای آرماتوربندی نیازمند درک عمیق از تعامل فولاد و بتن است . عدم توجه به جزئیات می تواند کل پروژه را به خطر اندازد.

اشتباهات رایج در جانمایی

• کاهش پوشش بتن (Concrete Cover): اگر میلگرد بیش از حد به سطح قالب نزدیک باشد (پوشش کم)،با نفوذ رطوبت، فولاد اکسید شده و زنگ می زند. زنگ زدگی باعث افزایش حجم فولاد و ترک خوردن بتن (Spalling) می شود.
• افزایش یا کاهش تراکم میلگردها: تراکم بیش از حد (کاهش فاصله) مانع از نفوذ کامل بتن و ایجاد فضای خالی (Honecomb) می شود . کاهش تراکم نیز مقاومت مورد نیاز را تأمین نمی کند.
• جابجایی یا افتادگی میلگردها در حین بتن ریزی: این مشکل معمولاً ناشی از عدم استفاده یا استفاده ناکافی از اسپیسرهای باکیفیت است .

اهمیت حفظ فاصله از قالب ها

پوشش بتن کافی نه تنها از آرماتور در برابر خوردگی محافظت می کند، بلکه مقاومت بتن در برابر آتش سوزی را نیز بهبود می بخشد . پوشش بتن باید مطابق با شرایط محیطی (مرطوب، خشک، خورنده) و نوع سازه تعیین شود .

حفاظت از درزهای اجرایی با ماستیک و درزگیر بتن

پس از اتمام بتن ریزی و عمل آوری، درزهای انبساطی و اجرایی باقی می مانند . برای حفظ دوام کف و جلوگیری از نفوذ آب یا مواد شیمیایی به داخل سازه زیرین،استفاده از ماستیک و درزگیر بتن استاندارد در این نقاط ضروری است. این محصولات الاستیک،حرکت های حرارتی بتن را جذب کرده و مانع رسیدن عوامل مخرب به آرماتورها می شوند و نقش مهمی در پایداری طولانی مدت سازه دارند.

کاربردهای عملی آرماتوربندی: تمرکز بر کف سازی صنعتی

در پروژه های کف سازی صنعتی (Industrial Flooring)،اهمیت اجرای بی نقص روش اجرای آرماتوربندی دوچندان می شود . کف های صنعتی متحمل بارهای بسیار سنگین تر از کف های مسکونی هستند:

• بارهای نقطه ای: ناشی از قفسه های انبار (Rack systems).
• بارهای دینامیکی: ناشی از حرکت لیفتراک ها و ماشین آلات سنگین .
• بارهای سایشی: ناشی از ترافیک مکرر.

نقش آرماتوربندی در کف سازی صنعتی

در این نوع کف ها، شبکه آرماتوربندی معمولاً به صورت شبکه های دوبل یا مش های فولادی با مشخصات فنی بالا طراحی می شود . این آرماتورها دو هدف اصلی دارند:

1. کنترل ترک های ناشی از خشک شدن و انقباض اولیه (Shrinkage Cracks).
2. افزایش ظرفیت تحمل بار خمشی و برشی در زیر بارهای سنگین .

مثال عملی: در یک سوله بزرگ صنعتی که ارتفاع قفسه های آن به ۱۵ متر می رسد، کوچکترین نشست یا ترک در کف می تواند ایمنی کل سیستم انبارداری را به خطر اندازد. استفاده از آرماتور استاندارد و اجرای صحیح پوشش بتن، تضمین می کند که کف در برابر تنش های حرارتی فصلی و وزن قفسه ها مقاوم باقی بماند.

اجرای آرماتوربندی مطابق با استانداردهای بین المللی، مزایای اقتصادی بلندمدتی دارد، زیرا هزینه های تعمیر و نگهداری را به حداقل می رساند و وقفه در عملیات کارخانه را کاهش می دهد .

نتیجه گیری

اجرای اصولی و فنی روش اجرای آرماتوربندی سنگ بنای دوام و پایداری هر سازه بتنی است . این فرآیند که با نقشه خوانی دقیق آغاز شده و با کنترل نهایی کیفیت میلگردها و جانمایی آن ها به پایان می رسد، تعیین کننده میزان مقاومت سازه در برابر انواع تنش ها و عوامل محیطی است .

تأکید بر پوشش بتن کافی،استفاده از اسپیسرهای استاندارد و جلوگیری از هرگونه تغییر خودسرانه در فواصل و قطر میلگردها، کلید موفقیت در این مرحله حیاتی است . پیمانکاران و مهندسان باید همواره به یاد داشته باشند که یک آرماتوربندی ضعیف، حتی با بهترین بتن ریزی نیز جبران نخواهد شد .

با درک اهمیت و اجرای دقیق این دستورالعمل ها، شما می توانید ایمنی، طول عمر و کارایی سازه، به ویژه در بخش های مهمی مانند کف سازی صنعتی را تضمین نمایید. برای مشاهده و خرید مصالح و محصولات استاندارد که تضمین کننده کیفیت پروژه شما خواهند بود،از صفحه [محصولات] ما دیدن فرمایید.
