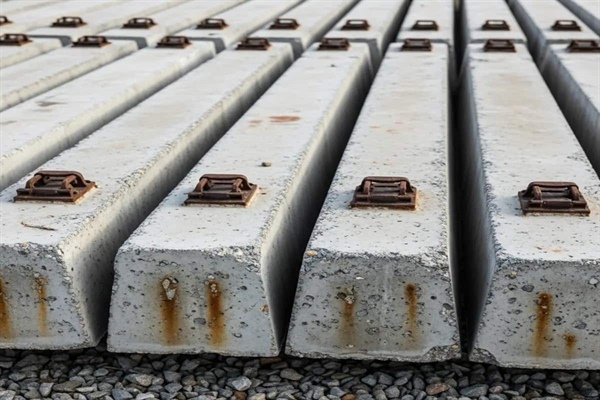

تراورس های بتنی

زیرساخت های ریلی، ستون فقرات حمل و نقل مدرن،نیازمند پایه هایی مستحکم و پایدار هستند تا بتوانند در برابر بارهای دینامیک سنگین و تنش های مداوم ترافیک بالا مقاومت کنند . در این میان، تراورس یا بالشتک خط آهن،عنصری کلیدی است که وظیفه توزیع بار و تثبیت هندسی مسیر را بر عهده دارد . در طول دهه های اخیر،صنعت راه آهن شاهد تحولی بنیادین از تراورس های چوبی و فولادی به سمت استفاده از تراورس های بتنی بوده است؛ محصولی که نه تنها دوام بی نظیری ارائه می دهد،بلکه ایمنی و کاهش هزینه های عملیاتی را نیز تضمین می کند.

کلینیک بتن،به عنوان مرجع تخصصی در ارائه راهکارها و محصولات بتن های صنعتی،در این مقاله به بررسی جامع تراورس های بتنی، مزایا، الزامات فنی و نقش محصولات تخصصی بتن در تضمین طول عمر این زیرساخت حیاتی می پردازد .

تراورس بتنی چیست؟

تراورس (Sleeper) یا بالشتک خط آهن، یک عضو سازه ای عرضی است که در زیر ریل ها قرار می گیرد. وظیفه اصلی تراورس، پذیرش بار از ریل ها (از طریق پابندها) و انتقال آن به بستر بالاست (سنگ ریزه) است . این عضو حیاتی،تضمین کننده حفظ فاصله استاندارد بین ریل ها (عرض خط یا گیج) و جلوگیری از جابجایی جانبی یا طولی خط تحت تنش های وارده است.

وظیفه تراورس در توزیع بار و تثبیت ریل

تراورس باید بتواند بارهای عمودی، جانبی و طولی بسیار زیاد ناشی از حرکت قطار را جذب کرده و آن ها را به طور یکنواخت در سطح بزرگتری از بالاست توزیع کند . این توزیع موثر بار، از تنش های متمرکز بر بالاست جلوگیری کرده و پایداری هندسی خط را تضمین می کند. در خطوط با سرعت بالا و بارهای محوری سنگین، این وظیفه از اهمیت مضاعفی برخوردار است.

تفاوت تراورس بتنی با تراورس چوبی و فولادی

تحول از تراورس های سنتی به بتنی، ناشی از محدودیت های ذاتی مواد قبلی است:

1. تراورس چوبی: اگرچه نصب آسانی دارد و عایق مناسبی است، اما عمر مفید کوتاهی دارد (معمولاً 10 تا 20 سال)، مستعد پوسیدگی و حمله حشرات است و نیاز به تیمار شیمیایی دارد.
2. تراورس فولادی: در محیط های مرطوب یا خورنده،مستعد زنگ زدگی است و هدایت الکتریکی آن در سیستم های سیگنالینگ مشکل ساز است.
3. تراورس های بتنی (Concrete Sleepers): دارای جرم بالا هستند که پایداری جانبی خط را به شدت افزایش می دهد. مقاومت ذاتی آن ها در برابر آتش،پوسیدگی،حشرات و خوردگی های محیطی، آن ها را به انتخابی برتر برای زیرساخت های دائمی تبدیل کرده است.

انواع تراورس های بتنی

انتخاب نوع تراورس بتنی به عوامل مختلفی از جمله سرعت مجاز قطار، بارهای محوری،شرایط آب و هوایی و هزینه بستگی دارد. دو نوع اصلی از تراورس های بتنی در دنیا متداول هستند:

تراورس بتنی معمولی (Reinforced Concrete Sleepers)

این نوع تراورس ها با استفاده از بتن مسلح استاندارد تولید می شوند. اگرچه مقاومت خوبی ارائه می دهند، اما مقاومت خمشی و خستگی آن ها کمتر از نوع پیش تنیده است و معمولاً برای خطوط فرعی یا با ترافیک سبک تر به کار می روند.

تراورس بتنی پیش تنیده (Prestressed Concrete Sleepers)

تراورس های پیش تنیده ستون فقرات راه آهن های مدرن و پرسرعت هستند . در این فرآیند، کابل های فولادی پرمقاومت پیش از بتن ریزی تحت کشش قرار گرفته و پس از گیرش بتن،کشش آن ها رها می شود. این عمل باعث ایجاد یک نیروی فشاری دائمی در بتن می شود که مقاومت آن را در برابر نیروهای کششی ناشی از بارگذاری قطار به شدت افزایش می دهد .

مزایای تراورس بتنی پیش تنیده:

• مقاومت بالاتر: توانایی تحمل بارهای دینامیکی و خستگی بیشتر.
• وزن بهینه: نسبت استحکام به وزن بالا .
• دوام بیشتر: مقاومت عالی در برابر ترک خوردگی.

تراورس بتنی دو بلوکه

این نوع تراورس ها از دو بلوک بتنی مجزا تشکیل شده اند که توسط یک رابط فلزی یا بتنی به یکدیگر متصل می شوند . استفاده از آن ها در برخی خطوط مترو و تراموا رایج است، اما به دلیل پیچیدگی های اجرایی و محدودیت های باری،کمتر در خطوط اصلی راه آهن سراسری استفاده می شوند .

مقایسه عملکرد و دوام انواع تراورس ها

در یک ارزیابی کلی، تراورس های بتنی پیش تنیده بهترین عملکرد را از نظر دوام،مقاومت در برابر خستگی، و هزینه چرخه عمر ارائه می دهند و استاندارد طلایی برای پروژه های ریلی بین المللی محسوب می شوند .

مزایای استفاده از تراورس های بتنی

استفاده گسترده از تراورس های بتنی در خطوط ریلی، یک تصمیم صرفاً فنی نیست،بلکه یک سرمایه گذاری استراتژیک برای تضمین پایداری و بهره وری عملیاتی بلندمدت است.

مقاومت مکانیکی و دوام بالا

بتن با استفاده از طرح اختلاط های بهینه، مقاومت فشاری بسیار بالایی (معمولاً بالای C40) را ارائه می دهد . این مقاومت،تراورس را در برابر شکستگی های ناشی از بارهای محوری سنگین و ضربه های دینامیکی محافظت می کند.

عمر مفید طولانی در شرایط محیطی مختلف

تراورس های بتنی می توانند عمری مفید معادل 50 تا 60 سال داشته باشند،در حالی که عمر مفید چوب بسیار کوتاه تر است . بتن در برابر شرایط سخت اقلیمی مانند یخ زدگی و ذوب شدن، تابش UV و تغییرات دمایی شدید،عملکرد پایدارتری دارد.

کاهش هزینه های تعمیر و نگهداری

به دلیل دوام ذاتی، نیاز به جایگزینی و نگهداری تراورس های بتنی بسیار کمتر است . این امر به کاهش چشمگیر هزینه های نیروی کار و اختلال در برنامه حرکت قطارها منجر می شود.

سازگاری با بارهای سنگین و ترافیک بالا

جرم زیاد تراورس بتنی، قابلیت نگهداری و ثبات خط را در سرعت های بالا و حمل بارهای سنگین تقویت می کند. این ویژگی، امکان استفاده از قطارهای سنگین تر و افزایش ظرفیت خط را فراهم می آورد .

نقش کیفیت بتن و استفاده از افزودنی های بتن در افزایش عمر تراورس

برای دستیابی به دوام 50 ساله،کیفیت مصالح و تولید بتن امری حیاتی است. صرفاً داشتن مقاومت بالا کافی نیست؛ بتن باید نفوذپذیری بسیار پایینی داشته باشد تا از نفوذ یون های کلرید و سولفات که باعث خوردگی آرماتور (در صورت مسلح بودن) و تضعیف بتن می شوند، جلوگیری شود .

استفاده از افزودنی های بتن مانند فوق روان کننده های کاهنده آب (برای دستیابی به نسبت آب به سیمان پایین)،مواد حباب زا (Air Entrainers) برای مقاومت در برابر یخ زدگی و مواد پوزولانی (مانند میکروسیلیس) برای کاهش نفوذپذیری،نقشی تعیین کننده در تضمین طول عمر تراورس ها دارد. کلینیک بتن با ارائه انواع افزودنی های بتن تخصصی، به تولیدکنندگان تراورس کمک می کند تا به بالاترین استانداردهای مقاومت و دوام دست یابند .

کاربردهای تراورس بتنی

تراورس های بتنی به دلیل قابلیت انطباق و عملکرد بی نقص، در تمامی سطوح زیرساخت های ریلی مدرن مورد استفاده قرار می گیرند:

• خطوط راه آهن سراسری: برای خطوط اصلی که حجم ترافیک و سرعت بالایی دارند،تراورس های بتنی پیش تنیده استاندارد صنعتی هستند.
• مترو و قطارهای شهری: به دلیل نیاز به نگهداری کم و مقاومت در برابر لرزش و خوردگی محیط های زیرزمینی.
• خطوط صنعتی و معدنی: برای تحمل بارهای محوری فوق سنگین که در حمل و نقل مواد خام و معدنی رایج است.
• پروژه های زیرساختی سنگین: در پل ها، تونل ها و بخش هایی که دسترسی برای تعمیرات محدود است و دوام فوق العاده حیاتی است.

الزامات فنی و استانداردهای تراورس های بتنی

تولید تراورس بتنی یک فرآیند مهندسی بسیار دقیق است که باید از استانداردهای سخت گیرانه ملی و بین المللی (مانند UIC یا استانداردهای راه آهن ملی) پیروی کند. هرگونه انحراف از این استانداردها می تواند منجر به شکست زودهنگام خط و خطرات ایمنی شود.

استانداردهای ملی و بین المللی تراورس بتنی

استانداردها، الزامات دقیقی برای ابعاد،تحمل بارهای خمشی در بخش های مختلف (مرکز و زیر ریل)، و مقاومت در برابر خستگی تعیین می کنند. تست های چرخه ای بارگذاری برای شبیه سازی عمر مفید تراورس در کوتاه مدت، از مهم ترین مراحل کنترل کیفیت هستند.

الزامات طرح اختلاط بتن

برای تولید تراورس های پیش تنیده،بتن مورد استفاده باید دارای مشخصات زیر باشد:

1. مقاومت فشاری بالا: معمولاً مقاومت 28 روزه باید بیش از 40 مگاپاسکال باشد.
2. نفوذپذیری پایین: برای محافظت از کابل های پیش تنیدگی در برابر خوردگی.
3. کارایی مناسب: جهت بتن ریزی در قالب های پیچیده و تولید انبوه . این کارایی توسط افزودنی های پیشرفته تامین می شود.

مقاومت فشاری و خمشی مورد نیاز

مقاومت خمشی تراورس بتنی بسیار مهم تر از مقاومت فشاری است، زیرا تراورس در واقع مانند یک تیر باربر عمل می کند. تست های خمشی سه نقطه ای و چهار نقطه ای برای اطمینان از ظرفیت تحمل نیروهای کششی در قسمت های بحرانی الزامی هستند .

کنترل کیفیت در تولید و اجرا

کنترل کیفیت شامل بازرسی دقیق مصالح (سیمان،سنگدانه، آب)، نظارت بر فرآیند پیش تنیدگی، و آزمون های غیرمخرب بر روی محصول نهایی است. هر تراورس باید قبل از نصب مورد تأیید فنی قرار گیرد .

نقش پوشش های محافظتی بتن در افزایش دوام تراورس ها

با وجود مقاومت بالای تراورس های بتنی، آن ها همچنان در معرض حملات مداوم عوامل مخرب محیطی قرار دارند.

عوامل مخرب محیطی (رطوبت،یخ زدگی،مواد شیمیایی)

• کربناسیون: نفوذ دی اکسید کربن به مرور زمان pH بتن را کاهش داده و خطر خوردگی آرماتور را افزایش می دهد .
• یخ زدگی و ذوب شدن: در مناطق سردسیر، انبساط آب در خلل و فرج بتن منجر به تخریب فیزیکی سطح می شود.
• حملات سولفاتی/کلریدی: مواد شیمیایی موجود در محیط یا ناشی از نمک پاشی،ساختار سیمان را تضعیف می کنند.

اهمیت استفاده از پوشش های محافظتی بتن برای افزایش طول عمر تراورس

برای مقابله با این تهدیدها، اعمال یک لایه محافظتی تخصصی بر روی سطح تراورس یک ضرورت محسوب می شود . این پوشش ها به عنوان یک سد فیزیکی عمل کرده و نفوذ عوامل مهاجم را مسدود می سازند.

کلینیک بتن ارائه دهنده انواع پوشش های محافظتی بتن است که به طور خاص برای محیط های سخت ریلی فرموله شده اند. این پوشش ها (شامل سیلرها، پوشش های پلیمری ضد آب و ضد سایش) نه تنها طول عمر سازه را افزایش می دهند، بلکه مقاومت سطحی تراورس را در برابر سایش مکانیکی ناشی از سنگدانه بالاست و ذرات شن و ماسه بهبود می بخشند . این اقدام، هزینه های نگهداری بلندمدت را به طور موثری کاهش می دهد.

تعمیر، نگهداری و آب بندی تراورس های بتنی

پس از دهه ها خدمت در خطوط ریلی،تراورس ها ممکن است دچار آسیب هایی مانند ترک های مویی یا شکستگی های ناشی از تنش شوند . مدیریت صحیح این آسیب ها برای جلوگیری از گسترش تخریب حیاتی است .

ترک های سطحی و راهکارهای ترمیم

ترک های مویی در تراورس ها،مسیر نفوذ آب و مواد شیمیایی را هموار می سازند. ترمیم این ترک ها باید با استفاده از مواد ترمیمی اپوکسی یا پلیمر اصلاح شده بتن انجام شود که مقاومت مکانیکی بالایی را بازیابی کنند .

اهمیت استفاده از ماستیک و درزگیر بتن برای جلوگیری از نفوذ آب

در محل اتصال تراورس ها به سایر اجزای بتنی یا درزهای اجرایی،آب بندی حرفه ای ضروری است. نفوذ آب به این درزها و سپس به بستر،باعث تضعیف پی و در نهایت جابجایی خط می شود .

استفاده از ماستیک و درزگیر بتن انعطاف پذیر و مقاوم در برابر مواد شیمیایی و حرکات لرزشی،تضمین می کند که رطوبت به هسته تراورس راه پیدا نکند و پایداری ساختار حفظ شود . این محصولات نقش حیاتی در حفظ سلامت سازه در بخش هایی دارند که تحت تنش های حرارتی یا لرزشی شدید قرار دارند.

نقش محصولات بتن در بهبود عملکرد تراورس های بتنی

تولید تراورس های بتنی با کارایی بالا، نیازمند رویکردی مهندسی در طرح اختلاط و فرآیند تولید است.

استفاده از محصولات بتن تخصصی در تولید تراورس

محصولات کلینیک بتن فراتر از مواد پایه هستند و شامل موادی نظیر "کاهنده های جمع شدگی" (Shrinkage Reducing Admixtures) و "تسریع کننده های گیرش" هستند که به تولیدکنندگان کمک می کنند تا با سرعت بالاتری تراورس ها را دپو کرده و وارد سرویس نمایند، در عین حال که ریسک ترک خوردگی های ناشی از خشک شدن زودهنگام را کاهش می دهند .

افزودنی ها و مواد بهبوددهنده بتن

بهره گیری از نسل جدید افزودنی های کاهنده آب فوق قوی، دستیابی به بتن فوق فشرده (Ultra High Performance Concrete) را ممکن می سازد . این بتن ها با تخلخل نزدیک به صفر، مقاومت و دوام تراورس را به سطح جدیدی ارتقاء می دهند و عملاً آن ها را در برابر اکثر عوامل محیطی نفوذناپذیر می سازند.

ارتباط کیفیت مصالح با کاهش هزینه های بهره برداری

هرچند سرمایه گذاری اولیه برای تولید تراورس های بتنی باکیفیت و استفاده از محصولات تخصصی (مانند افزودنی ها و پوشش ها) بالاتر باشد، اما این امر مستقیماً به کاهش هزینه های چرخه عمر (LCC) منجر می شود. تراورسی که 60 سال بدون نیاز به تعویض در سرویس باشد،به مراتب اقتصادی تر از محصولی است که پس از 20 سال نیاز به بازسازی خط و توقف عملیات داشته باشد.

جمع بندی

تراورس های بتنی، به ویژه نوع پیش تنیده، انتخابی غیرقابل جایگزین برای زیرساخت های ریلی قرن بیست و یکم هستند. دوام فوق العاده، مقاومت در برابر بارهای دینامیک و هزینه نگهداری پایین، آن ها را به یک سرمایه گذاری منطقی تبدیل کرده است .

با این حال، دستیابی به این مزایا،مستلزم رعایت دقیق استانداردهای فنی، طرح اختلاط بهینه و استفاده هوشمندانه از مواد بهبوددهنده بتن است . برای تضمین طول عمر حداکثری تراورس های بتنی،توصیه می شود:

1. در مرحله تولید، از افزودنی های بتن با کارایی بالا برای کاهش نسبت آب به سیمان و افزایش نفوذناپذیری استفاده شود .
2. پس از تولید،سطح تراورس ها در برابر عوامل محیطی،با پوشش های محافظتی بتن تخصصی مهر و موم گردد.
3. در فرآیندهای نگهداری و تعمیر،جهت جلوگیری از نفوذ آب به ترک ها و درزها، از ماستیک و درزگیر بتن استاندارد استفاده شود .

کلینیک بتن،با درک عمیق از الزامات سخت گیرانه صنعت راه آهن و زیرساخت،آماده ارائه مشاوره تخصصی و تامین محصولات شیمیایی بتن مورد نیاز برای تولید، محافظت و تعمیر تراورس های بتنی در پروژه های بزرگ زیربنایی کشور است. با ما،استحکام و پایداری خطوط ریلی خود را برای نسل های آینده تضمین کنید.
