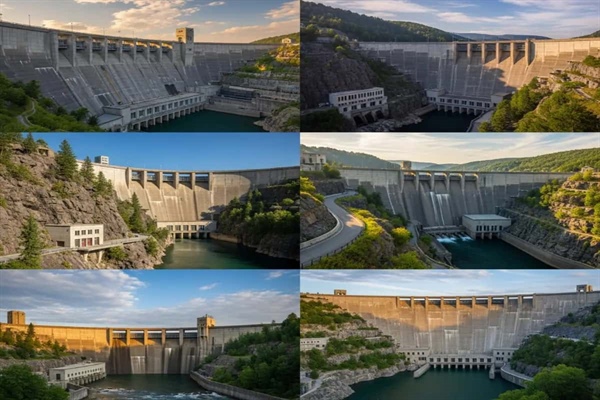

انواع سد های بتنی

سدها، به عنوان عظیم ترین سازه های دست ساز بشر، نقشی محوری در مدیریت منابع آب،تولید انرژی برق آبی، و کنترل سیلاب ایفا می کنند . در میان انواع سدها، سازه های بتنی به دلیل دوام فوق العاده، قابلیت تحمل بارهای سنگین، و انعطاف پذیری در طراحی،جایگاهی ویژه دارند . انتخاب نوع سد بتنی مناسب برای یک سایت خاص، تصمیمی مهندسی است که تحت تأثیر عواملی نظیر زمین شناسی بستر، توپوگرافی دره، میزان جریان آب،و ملاحظات اقتصادی قرار می گیرد .

در این مقاله جامع،ما به بررسی دقیق و تخصصی انواع سدهای بتنی خواهیم پرداخت و مکانیزم عملکرد،مزایا و محدودیت های هریک را تشریح خواهیم کرد. همچنین، نقش حیاتی مواد و افزودنی های بتن با کیفیت در تضمین عملکرد بلندمدت این سازه های عظیم مورد تأکید قرار خواهد گرفت.

سد بتنی چیست؟

تعریف سد بتنی

سد بتنی سازه ای است که به طور عمده از بتن یا مصالح بنایی سیمانی ساخته می شود و وظیفه اصلی آن نگهداری حجم عظیمی از آب است. بر خلاف سدهای خاکی که از مقاومت برشی و وزن مصالح پرکننده برای مهار نیروها استفاده می کنند، سدهای بتنی بر اساس هندسه سازه، استحکام درونی بتن و وزن مخصوص بالای آن،پایداری خود را در برابر فشار هیدرواستاتیک آب و نیروهای جانبی تضمین می کنند .

تاریخچه مختصر سدهای بتنی

استفاده از مصالح سیمانی برای ساخت سازه های آبی به دوران روم باستان بازمی گردد،اما عصر مدرن سدهای بتنی با پیشرفت های سیمان پرتلند در قرن نوزدهم و اوایل قرن بیستم آغاز شد. سدهایی مانند سد هوور در آمریکا یا سد دز در ایران، نمادهایی از اوج هنر مهندسی و کاربرد موفق بتن در مقیاس بزرگ هستند .

نقش بتن در سازه های هیدرولیکی بزرگ

بتن به دلیل مقاومت فشاری بالا،ضریب نفوذپذیری پایین (در صورت اجرای صحیح) و دوام در برابر چرخه های یخ زدگی و ذوب شدن، بهترین انتخاب برای ساختار اصلی سدهای بزرگ است. کیفیت بتن مورد استفاده باید به دقت کنترل شود تا پایداری و آب بندی سازه در طول عمر مفید خود تضمین گردد .

اهمیت کیفیت بتن و استفاده از افزودنی های بتن

در پروژه های عظیم مانند سدسازی، بتن صرفاً یک مصالح ساختمانی نیست، بلکه یک جزء طراحی است. کنترل حرارت آب گیری،افزایش کارایی، کاهش نسبت آب به سیمان و افزایش مقاومت در برابر حملات شیمیایی (سولفاتی) نیازمند استفاده از محصولات تخصصی است . افزودنی های بتن مانند فوق روان کننده ها،دیرگیرکننده ها و حباب زاها،ابزارهایی حیاتی هستند که مهندسان را قادر می سازند تا بتنی با خواص مکانیکی و فیزیکی دقیقاً منطبق با نیازهای پروژه تولید کنند .

دسته بندی کلی سدهای بتنی

دسته بندی سدهای بتنی عمدتاً بر اساس مکانیزم انتقال نیرو و نحوه مقابله سازه با فشار هیدرواستاتیک صورت می گیرد .

معیارهای تقسیم بندی

1. نحوه تحمل بار: وزن سازه،عملکرد قوسی، یا ترکیب این دو.
2. شرایط زمین شناسی و هیدرولیکی: نوع بستر (سنگ، خاک)، عرض دره، و ارتفاع مورد نیاز.
3. نقش طراحی مهندسی: تعیین هندسه بهینه برای کاهش حجم مصالح و تضمین پایداری .

سد بتنی وزنی (Gravity Dam)

تعریف و نحوه عملکرد

سد وزنی بتنی (Gravity Dam) سازه ای عظیم است که پایداری خود را تقریباً به طور کامل مدیون وزن خود می داند . مقطع عرضی این سد معمولاً به شکل مثلثی است،به طوری که پایه آن بسیار پهن تر از تاج است تا نیروی افقی آب (فشار هیدرواستاتیک) را از طریق نیروی گرانش خود خنثی کرده و تنش ها را به طور ایمن به بستر منتقل کند .

مزایا و معایب:

• مزایا: طراحی ساده تر، نیاز کمتر به کیفیت فوق العاده بالای سنگ بستر (در مقایسه با سد قوسی)، دوام بالا و طول عمر زیاد.
• معایب: حجم بسیار زیاد بتن مورد نیاز، نیاز به کنترل دقیق حرارت آب گیری (برای جلوگیری از ترک های حرارتی)، و هزینه بالای ساخت.

شرایط مناسب اجرا

سدهای وزنی برای دره های باز و وسیع با بستر سنگی نسبتاً مقاوم یا حتی در مواردی بر روی بسترهای خاکی (با تمهیدات خاص) مناسب هستند . پایداری این سدها به طور مستقیم به توانایی بستر در تحمل بارهای فشاری عظیم بستگی دارد.

اشاره به نقش ماستیک و درزگیر بتن در درزهای انبساطی

به دلیل ابعاد بسیار بزرگ سدهای وزنی،لازم است ساختار به بلوک های مجزا تقسیم شود. این بلوک ها توسط درزهای انبساطی و اجرایی از هم جدا می گردند. برای جلوگیری از نفوذ آب از طریق این درزها و محافظت از آرماتورها و سازه داخلی، استفاده از محصولات ماستیک و درزگیر بتن در سطوح خارجی و داخلی سد امری ضروری است . درزگیره�� تضمین می کنند که حرکت های کوچک ناشی از تغییرات دمایی یا نشست های جزئی،منجر به تخریب آب بندی سازه نشوند .

سد بتنی قوسی (Arch Dam)

ساختار و انتقال نیرو

سد قوسی (Arch Dam) سازه ای است که شکل آن شبیه به یک کمان خمیده به سمت بالادست است. مکانیزم اصلی پایداری در این سدها بر اساس انتقال بار فشار آب به دیواره های سنگی دره (تکیه گاه ها یا Abutments) است. فشار آب به جای آنکه توسط وزن سد جذب شود،از طریق عملکرد قوسی به صورت تنش های فشاری در خود سد تبدیل شده و به طرفین منتقل می شود.

تفاوت با سد وزنی

برخلاف سد وزنی که از طریق گرانش پایدار می ماند، سد قوسی از طریق شکل هندسی خود به پایداری می رسد. این امر باعث می شود که مقطع سد قوسی به طور قابل ملاحظه ای نازک تر از سد وزنی باشد،که منجر به صرفه جویی در حجم بتن مصرفی می گردد.

مزایا و محدودیت ها

• مزایا: مصرف بتن کمتر، مناسب برای دره های تنگ و عمیق،و انتقال مؤثر تنش ها به سنگ بستر.
• محدودیت ها: نیاز حیاتی به وجود دره های سنگی بسیار محکم و مقاوم در برابر فشار، حساسیت بالا به کیفیت اجرای بتن،و نیاز به دقت بسیار زیاد در طراحی هندسی .

نیاز به دقت بالا در اجرا و کیفیت اتصال بتن

در سدهای قوسی، به دلیل مقطع نازک و تمرکز تنش ها، کیفیت بتن ریزی و اتصال لایه های بتن (Lifts) بسیار حیاتی است. هرگونه نقص در اتصال می تواند به تمرکز تنش های برشی و فشاری منجر شود. در مواردی که نیاز به تعمیرات سازه ای یا اتصال اجزای پیش ساخته به بتن موجود باشد، استفاده از چسب های ساختمانی و صنعتی با مقاومت بالا،مانند چسب های اپوکسی،ضروری است تا یکپارچگی ساختار حفظ شود .

سد بتنی پشت بنددار (Buttress Dam)

معرفی و اجزای اصلی

سد پشت بنددار (Buttress Dam) را می توان نوع پیشرفته تر سد وزنی دانست که تلاش می کند حجم بتن مورد نیاز را به شدت کاهش دهد . این سدها از یک صفحه آب بند (به سمت بالادست) و یک سری پشتیبان های عمودی یا مورب (پشت بندها) تشکیل شده اند . این پشت بندها نیروی آب را از صفحه آب بند دریافت کرده و آن را به بستر منتقل می کنند.

کاهش حجم بتن مصرفی و کاربردها

استفاده از سیستم پشت بندها می تواند حجم بتن را تا ۶۰ درصد در مقایسه با سد وزنی سنتی کاهش دهد . این سدها بیشتر در شرایطی استفاده می شوند که هزینه بتن بالاست و یا بستر سنگی از نوعی باشد که اجازه اجرای سد قوسی را نمی دهد، اما توان تحمل بارهای متمرکز را دارد.

حساسیت درزها و آب بندی

ماهیت سازه پشت بنددار، که شامل صفحات و پشت بندهای متعدد است،منجر به ایجاد درزهای اجرایی و انبساطی بیشتری نسبت به سدهای وزنی یکپارچه می شود . نشت آب از طریق این درزها یک نگرانی جدی است. بنابراین، استفاده از واتر استاپ (Waterstop) در تمامی درزهای اجرایی و انبساطی بین صفحات و پشت بندها ضروری است . واتر استاپ ها، که نوارهای لاستیکی یا PVC هستند،در داخل بتن دفن می شوند و یک سد فیزیکی دائمی در برابر نفوذ آب ایجاد می کنند .

سد بتنی غلطکی (RCC Dam)

تعریف بتن RCC

سد بتنی غلطکی (Roller-Compacted Concrete Dam یا RCC Dam) نسل جدیدی از سدهای وزنی است که در آن بتن با اسلامپ صفر یا بسیار پایین، با استفاده از تجهیزات استاندارد خاک ریز (مانند بولدوزر و غلطک ارتعاشی) در لایه های نازک اجرا و متراکم می شود. بتن RCC دارای محتوای سیمان کمتری نسبت به بتن معمولی بوده و اجرای آن بسیار سریع تر است .

مزایای اقتصادی و اجرایی

1. سرعت ساخت بالا: اجرای RCC بسیار سریع تر از بتن ریزی سنتی است،که زمان ساخت پروژه را به طور قابل ملاحظه ای کاهش می دهد.
2. مزایای اقتصادی: کاهش مصرف سیمان و عدم نیاز به قالب بندی پیچیده،هزینه ساخت را پایین می آورد .
3. ایمنی بیشتر: به دلیل کاهش حرارت آب گیری در مقایسه با بتن های حجیم سنتی، خطر ترک های حرارتی کاهش می یابد.

نقش افزودنی ها در بتن غلطکی

با وجود سرعت بالا، چالش اصلی در RCC دستیابی به کارایی مناسب برای تراکم در عین حفظ سختی لازم است . در اینجاست که نقش افزودنی های بتن حیاتی می شود . استفاده از دیرگیرکننده های خاص برای کنترل زمان گیرش در لایه های متوالی و همچنین استفاده از مواد پوزولانی و افزودنی های کنترل کننده ویسکوزیته، به منظور دستیابی به بهترین عملکرد در هنگام تراکم غلطکی، ضروری است.

کلینیک بتن با ارائه طیف وسیعی از افزودنی های بتن تخصصی، به پیمانکاران کمک می کند تا خواص بتن غلطکی را دقیقاً مطابق با نیازهای سرعت اجرا و دوام طولانی مدت تنظیم کنند .

مقایسه انواع سدهای بتنی

انتخاب نهایی نوع سد به یک ارزیابی جامع از ویژگی های سایت، اقتصاد پروژه و الزامات زیست محیطی بستگی دارد . جدول زیر یک مقایسه اجمالی از انواع سدهای بتنی ارائه می دهد:

ویژگی	سد وزنی (Gravity)	سد قوسی (Arch)	سد پشت بنددار (Buttress)	سد غلطکی (RCC)
مکانیزم اصلی پایداری	وزن و گرانش	عملکرد قوسی و تکیه گاه ها	ترکیب صفحه و پشت بند	وزن (وزنی با اجرای سریع)
مناسب ترین زمین	دره های باز و متوسط، بستر نسبتاً ضعیف	دره های تنگ، بستر سنگی بسیار قوی	بستر سنگی متوسط تا ضعیف	دره های باز و متوسط
حجم بتن مصرفی	زیاد	کمترین	متوسط تا کم	متوسط تا زیاد
سرعت ساخت	کند	متوسط	متوسط	بسیار سریع
هزینه ساخت (مصالح)	بالا	متوسط	متوسط	پایین تر از وزنی سنتی
پیچیدگی طراحی	ساده	بسیار پیچیده	پیچیده	متوسط

چالش های اجرایی سدهای بتنی

اجرای سدهای بتنی، به ویژه در مقیاس های بزرگ،با چالش های فنی متعددی همراه است که مهندسان باید برای غلبه بر آن ها از راهکارهای تخصصی بهره ببرند .

ترک خوردگی و تغییرات دمایی

یکی از بزرگ ترین تهدیدات برای دوام سدهای وزنی و RCC، ترک های حرارتی ناشی از حرارت آب گیری سیمان است. این ترک ها مسیرهایی را برای نفوذ آب ایجاد می کنند. حتی در سدهای قوسی نیز، تنش های کششی ناشی از تغییرات دمایی می توانند منجر به ترک شوند .

نفوذ آب و نشست فشار هیدرواستاتیک

آب بندی درزهای اجرایی و انبساطی در سدها حیاتی است . نفوذ آب نه تنها می تواند باعث فرسایش بتن شود، بلکه با ایجاد فشار "Uplift" (فشار به سمت بالا) در زیر پایه سد، پایداری سدهای وزنی را به طور جدی به خطر می اندازد.

نقش محصولات تخصصی در افزایش دوام سدها

برای مقابله با این چالش ها،استفاده از راهکارهای حفاظتی پیشرفته ضروری است:

1. کنترل درزها با محصولات ماستیک و درزگیر بتن: استفاده از محصولات ماستیک و درزگیر بتن با الاستیسیته بالا و مقاومت UV در سطوح در معرض آب،اطمینان می دهد که حتی با وجود حرکات سازه، آب بندی سطحی حفظ می شود .
2. تأمین آب بندی داخلی با واتر استاپ: برای تأمین آب بندی درزهای حیاتی در داخل بدنه بتنی و جلوگیری از نفوذ آب به اعماق،نصب صحیح واتر استاپ در محل اتصال بلوک های بتنی و درزهای کنترل شده، امری اجتناب ناپذیر است. این محصولات از انتقال آب در سطح داخلی درز جلوگیری می کنند .

نقش محصولات تخصصی کلینیک بتن در افزایش دوام سدهای بتنی

در ساخت سازه هایی با اهمیت استراتژیک مانند سدها، کیفیت مصالح جانبی به اندازه کیفیت بتن اصلی مهم است . کلینیک بتن به عنوان مرجع تخصصی تأمین کننده مواد افزودنی و محصولات تکمیلی بتن،راهکارهای جامعی را برای ارتقاء دوام و عملکرد سدهای بتنی ارائه می دهد.

کاربرد محصولات کلینیک بتن

• افزودنی های بتن در افزایش دوام و مقاومت بتن سد: طیف وسیعی از افزودنی های شرکت کلینیک بتن شامل مواد کاهنده آب با کارایی بالا (فوق روان کننده ها)، افزودنی های کنترل کننده هیدراتاسیون (دیرگیرکننده ها برای بتن ریزی حجیم) و حباب سازها (برای مقاومت در برابر یخ زدگی) هستند . این مواد تضمین می کنند که بتن سد از مقاومت فشاری مطلوب و حداقل نفوذپذیری برخوردار باشد.
• واتر استاپ در درزهای اجرایی و انبساطی: محصولات واتر استاپ ارائه شده توسط کلینیک بتن با طراحی های متنوع (PVC، بنتونیتی، لاستیکی) برای نصب در درزهای اجرایی و انبساطی سدها، یکپارچگی آب بندی را در محیط های پرفشار تضمین می کنند .
• محصولات ماستیک و درزگیر بتن در آب بندی: برای آب بندی نهایی درزهای سد در بخش هایی که در معرض دید یا تماس مستقیم با آب قرار دارند،محصولات ماستیک و درزگیر بتن پلی یورتان یا قیری کلینیک بتن به عنوان یک سد ثانویه و انعطاف پذیر عمل می کنند .
• چسب های ساختمانی و صنعتی در تعمیر و اتصال: در مواقعی که نیاز به اتصال بتن جدید به بتن قدیمی یا تعمیر بخش های آسیب دیده وجود دارد، استفاده از چسب های ساختمانی و صنعتی (مانند چسب های اپوکسی بتن) که توانایی تحمل بارهای سازه ای بالا و مقاومت در برابر رطوبت مداوم را دارند، ضروری است.

اعتماد به محصولات با کیفیت و دارای استانداردهای بین المللی از کلینیک بتن، مهندسین مشاور و پیمانکاران را قادر می سازد تا چالش های اجرایی سازه های هیدرولیکی بزرگ را با اطمینان بیشتری مدیریت کنند.

جمع بندی

انواع سدهای بتنی – وزنی، قوسی،پشت بنددار و غلطکی (RCC) – هر کدام راهکاری منحصربه فرد برای مهار قدرت آب ارائه می دهند . انتخاب نوع سد نه یک گزینش تصادفی،بلکه نتیجه یک تحلیل دقیق مهندسی است که شرایط بستر، اقتصاد ساخت و اهداف پروژه را در نظر می گیرد .
