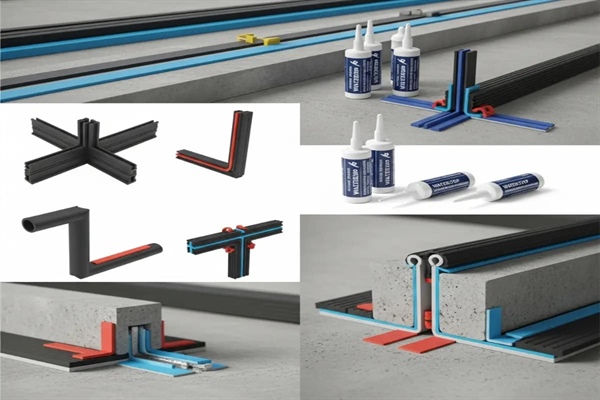

اتصالات و چسب واتراستاپ بتن نه تنها وظیفه پیوستگی مکانیکی را بر عهده دارند، بلکه به عنوان خط دفاعی نهایی در برابر نفوذ آب، مواد شیمیایی و تخریب سازه ای عمل می کنند. این مقاله یک راهنمای جامع و تخصصی برای درک انواع اتصالات بتن و نقش حیاتی چسب واتراستاپ در افزایش طول عمر و کارایی پروژه های عمرانی و صنعتی است.
چرا اتصال صحیح در بتن اهمیت حیاتی دارد؟
دوام هر سازه بتنی به توانایی آن در مقاومت در برابر محیط های خشن، بارهای دینامیکی و تغییرات حرارتی بستگی دارد. در محل اتصال دو قطعه بتنی، درز سرد یا محل اجرای دو مرحله ای بتن ریزی، احتمالاً شاهد ضعف ساختاری و مسیرهای نفوذ آب خواهیم بود. این نفوذ آب، به ویژه در سازه های آبی،زیرزمین ها یا مخازن،منجر به خوردگی آرماتورها، تبله کردن بتن و در نهایت، کاهش عمر مفید سازه می شود .
استفاده از سیستم های اتصال صحیح و مکمل های آب بندی مانند چسب واتراستاپ بتن، راهکار مهندسی برای تبدیل نقاط ضعف بالقوه به نقاط قوت پایدار است . چسب واتراستاپ به عنوان یک راهکار شیمیایی پیشرفته،با پر کردن منافذ و ایجاد سدی انعطاف پذیر،تضمین می کند که درزها و اتصالات کاملاً آب بندی شده و در برابر حرکت های جزئی سازه مقاومت کنند. این اهمیت به ویژه در محیط هایی که نیاز به سطوح ضد آب و مقاوم دارند، مانند پروژه های کف سازی صنعتی، تصفیه خانه ها و تونل ها،برجسته می شود .
انواع اتصالات بتن: از مکانیک تا شیمی
اتصال قطعات بتنی به یکدیگر یا اتصال بتن به سایر مصالح،به دو دسته کلی مکانیکی و شیمیایی تقسیم می شود . انتخاب روش اتصال، کاملاً به نوع بارگذاری، محیط بهره برداری و الزامات سازه (به خصوص نیاز به آب بندی) بستگی دارد.
الف) اتصالات مکانیکی: انتقال قدرت و پایداری
اتصالات مکانیکی بر مبنای انتقال نیرو از طریق ابزارهای فیزیکی و فلزی استوار هستند . این روش ها به طور عمده برای تضمین پایداری سازه ای و مقاومت در برابر نیروهای کششی و برشی مورد استفاده قرار می گیرند.
ابزارهای رایج اتصالات مکانیکی:
- میلگردهای اتصال (Dowels): برای انتقال نیروهای برشی در درزهای اجرایی (مانند اتصال ستون به فونداسیون یا دال های مجاور) استفاده می شوند .
پلیت های اتصال و انکر بولت ها (Anchor Bolts and Plates): برای اتصال سازه بتنی به سازه های فلزی یا نصب تجهیزات سنگین بر روی بتن (مانند نصب ماشین آلات در کف سازی صنعتی*) حیاتی هستند.
- واتراستاپ های نواری (Strip Waterstops): هرچند مکانیکی نیستند،اما نوارهای لاستیکی یا PVC که در داخل درز قرار می گیرند، نوعی سد فیزیکی برای جلوگیری از نشت آب ایجاد می کنند.
مزایا و محدودیت ها:
مزایا: مقاومت بالا در برابر بارهای سنگین، انتقال مؤثر نیروهای برشی، و پایداری بلندمدت در بتن مسلح. محدودیت ها: ایجاد سوراخ کاری و ضعف در بتن در صورت اجرای نادرست، عدم توانایی ذاتی در آب بندی کامل (نیاز به مکمل هایی چون چسب ها و ماستیک ها)،و احتمال خوردگی فلزات اتصال .
ب) اتصالات شیمیایی: پیوند مولکولی و آب بندی
اتصالات شیمیایی که شامل انواع چسب های تخصصی و رزین ها هستند، برای ایجاد پیوندی قوی بین سطوح بتنی، یا اتصال بتن به مواد دیگر، طراحی شده اند . این روش ها به ویژه در جایی که ضخامت اتصال کم و نیاز به مقاومت شیمیایی بالا باشد، کارایی دارند.
- چسب های اپوکسی (Epoxy Adhesives): یکی از پرکاربردترین اتصالات شیمیایی هستند. اپوکسی ها پیوندی فوق العاده قوی ایجاد می کنند و برای ترمیم ترک ها، نصب آرماتورهای کاشتنی،و ایجاد اتصال سریع بین قطعات بتنی استفاده می شوند .
- چسب واتراستاپ تخصصی (Specialized Waterstop Adhesives): این چسب ها نه تنها اتصال قوی ایجاد می کنند،بلکه دارای خاصیت ضد آب یا پف کنندگی (هیدروفیلیکی) هستند تا از نفوذ رطوبت در محل اتصال جلوگیری نمایند.
مزیت کلیدی: ایجاد یک پیوند همگن،کاهش وزن س��زه نسبت به اتصالات مکانیکی سنگین، و توانایی آب بندی درزها.
ج) اتصال بتن تازه به قدیم (Cold Joints)
یکی از چالش برانگیزترین مراحل در پروژه های بتنی،اتصال بتن تازه ریخته شده به بتنی است که سخت شده است (درز سرد یا درز اجرایی). اگر این اتصال به درستی مدیریت نشود، به یک مسیر نفوذپذیر تبدیل شده و مقاومت برشی سازه به شدت کاهش می یابد.
روش های اجرای مؤثر:
- آماده سازی سطح: حذف کامل دوغاب (Laitance)، چربی و آلودگی از سطح بتن قدیمی و زبر کردن سطح برای ایجاد چسبندگی مکانیکی بهتر .
- استفاده از عوامل چسباننده (Bonding Agents): پیش از بتن ریزی جدید، سطح با چسب های تخصصی بر پایه اپوکسی یا لاتکس پوشش داده می شود. این عوامل،چسبندگی بین دو سطح با عمر متفاوت را افزایش داده و مانع از تشکیل درز نفوذپذیر می شوند.
- قرار دادن واتراستاپ نواری/خمیری: قرار دادن یک واتراستاپ (اغلب از نوع هیدروفیلیکی) در امتداد درز قبل از بتن ریزی جدید، تضمین می کند که حتی در صورت کوچک ترین حرکت،آب بندی حفظ شود.
چسب واتراستاپ بتن: سد نفوذناپذیر شیمیایی
چسب واتراستاپ بتن فراتر از یک چسب ساده است؛ این ماده شیمیایی پیشرفته برای تکمیل سیستم آب بندی در درزها و اتصالات اجرایی طراحی شده است. وظیفه اصلی آن،ایجاد یک پیوند محکم و ضدآب بین سطوح بتنی یا بین بتن و سایر مواد آب بندی (مانند نوارهای واتراستاپ یا غشاها) است.
تعریف و کاربرد اصلی
چسب واتراستاپ،ماده ای است که معمولاً به صورت خمیر یا مایع غلیظ، برای تثبیت واتراستاپ های نواری،اتصال واتراستاپ های انبساطی، یا به طور مستقیم برای آب بندی درزهای ریز و متوسط استفاده می شود . این چسب ها اغلب دارای خاصیت ارتجاعی هستند تا بتوانند حرکت های جزئی سازه را بدون ترک خوردن تحمل کنند .
انواع چسب واتراستاپ
انتخاب نوع چسب واتراستاپ بستگی به محل کاربرد،فشار آب و نوع حرکت درز دارد:
- چسب های پایه اپوکسی اصلاح شده: این چسب ها برای ایجاد اتصال با مقاومت کششی بسیار بالا و محافظت در برابر حملات شیمیایی استفاده می شوند . در سازه هایی که نیاز به مقاومت مکانیکی و آب بندی هم زمان دارند، ایده آل هستند.
- چسب های پلی یورتان (PU): این نوع چسب ها انعطاف پذیری بسیار بالایی دارند و برای پر کردن درزهای انبساطی یا اتصالاتی که حرکت زیادی دارند،مناسب اند. خاصیت الاستیک آن ها تضمین کننده حفظ آب بندی در طول عمر سازه است.
- چسب های هیدروفیلیکی (Hydrophilic/Swelling Adhesives): این نوع چسب ها تخصصی ترین دسته هستند. آن ها در صورت تماس با آب،متورم شده و حجمشان افزایش می یابد . این تورم، منافذ و حفره ها را به طور کامل پر کرده و آب بندی فعال ایجاد می کند . این چسب ها برای نصب واتراستاپ های متورم شونده در درزهای اجرایی یا لوله های عبوری بسیار حیاتی هستند.
مزایای استفاده از چسب واتراستاپ تخصصی:
- مقاومت شیمیایی: مقاومت عالی در برابر اسیدها، قلیاها و روغن ها (بسیار مهم برای محیط های صنعتی).
- جلوگیری از نفوذ آب: ایجاد یک سد نفوذناپذیر در برابر فشار هیدرواستاتیک .
- افزایش دوام: محافظت از آرماتورها در برابر خوردگی و افزایش عمر کلی سازه .
- سهولت اجرا: قابلیت اجرا در سطوح عمودی و افقی و زمان گیرش قابل تنظیم.
نکات اجرایی کلیدی:
موفقیت در استفاده از چسب واتراستاپ به کیفیت مواد و اجرای صحیح بستگی دارد:
- آماده سازی سطح: مهم ترین گام، تمیزکاری کامل سطح بتن از گرد و غبار، روغن و مواد جداکننده است . سطح باید زبر (Free of Laitance) و ساختاری محکم داشته باشد.
- دما و رطوبت: بسیاری از چسب های واتراستاپ به دما و رطوبت محیط حساس هستند. اجرای چسب در دمای توصیه شده و کنترل رطوبت سطح (اگر از چسب های پایه اپوکسی استفاده می شود) ضروری است.
- زمان گیرش: رعایت زمان لازم برای گیرش (Curing Time) قبل از بتن ریزی بعدی یا قرار دادن سازه تحت بار، حیاتی است.
کاربرد در کف سازی صنعتی: از دوام تا آب بندی
کف سازی صنعتی مستلزم تحمل بارهای نقطه ای شدید، تردد لیفتراک، سایش مداوم و اغلب قرارگیری در معرض مواد شیمیایی است. در این محیط ها،هرگونه ضعف در اتصالات یا درزهای کف می تواند منجر به ترک خوردگی، نشت مواد به زیر کف و تخریب زیرساخت شود.
چرا اتصال و چسب صحیح برای کف سازی صنعتی مهم است؟
- جلوگیری از ترک های انتقال یافته: اگر اتصال بتن جدید به قدیم در کف به درستی برقرار نشود،ترک ها به سرعت از بتن قدیمی به لایه جدید منتقل می شوند. چسب واتراستاپ با خاصیت ارتجاعی،می تواند بخشی از تنش های جزئی را جذب کند .
- حفاظت در برابر نشت: در کارخانه های فرآوری مواد غذایی، انبارهای مواد شیمیایی یا پارکینگ ها،نشت مایعات از درزها و ترک ها به لایه های زیرین فاجعه بار است . چسب واتراستاپ آب بندی کامل درزهای اجرایی را تضمین می کند .
- اتصال لایه های مقاوم: در کف سازی های چندلایه (مانند کفپوش های اپوکسی یا پلی یورتان)،استفاده از چسب های تخصصی برای ایجاد پیوند بین لایه بتنی و پوشش نهایی،مقاومت مکانیکی کف را به میزان چشمگیری افزایش می دهد.
در پروژه های کف سازی، اغلب واتراستاپ های هیدروفیلیک برای آب بندی درزهای انقباضی و اجرایی به کار می روند،در حالی که چسب های اپوکسی برای نصب و تعمیر سریع بخش های آسیب دیده مورد استفاده قرار می گیرند.
ارتباط با ماستیک و درزگیر بتن: مکمل های آب بندی
چسب واتراستاپ و ماستیک و درزگیر بتن اغلب به عنوان دو بخش یک سیستم واحد برای آب بندی درزها عمل می کنند، اما نقش های متفاوتی دارند. درک این تفاوت برای طراحی یک سیستم ضد آب کامل ضروری است.
تفاوت نقش ها:
- چسب واتراستاپ (داخلی): این ماده عمدتاً در داخل ساختار (در درزهای اجرایی یا قبل از بتن ریزی) استفاده می شود. وظیفه آن،آب بندی در برابر فشار هیدرواستاتیک است که سعی در عبور از ضخامت بتن دارد.
- ماستیک و درزگیر بتن (خارجی): این مواد در سطح خارجی سازه و در شیار درزهای انبساطی/کنترلی اجرا می شوند. وظیفه آن ها جلوگیری از ورود آب سطحی، مواد شیمیایی،گرد و غبار و یخ زدگی به داخل درز و محافظت از لبه های درز است .
هم افزایی عملکردی:
درزها باید ابتدا با واتراستاپ (و چسب مربوطه) از داخل آب بندی شده و سپس از خارج توسط ماستیک ها و درزگیرهای انعطاف پذیر محافظت شوند. این رویکرد دوگانه، بالاترین سطح آب بندی را تضمین می کند.
آماده سازی درزها برای ماستیک: استفاده از چسب واتراستاپ قوی می تواند به حفظ ساختار درز کمک کند و سطح زیرین مناسبی برای اجرای پرایمرها و ماستیک های پلی یورتان یا سیلیکونی ایجاد نماید . این ترکیب،عمر درزگیر را به طور قابل توجهی افزایش می دهد و مانع از جدا شدن زودرس ماستیک می شود .
انتخاب صحیح و اشتباهات رایج: درس هایی از عمل
انتخاب نادرست مواد یا اجرای غیراصولی می تواند تمامی مزایای یک سیستم اتصال و آب بندی را از بین ببرد. مهندسان و مجریان باید به دقت شرایط پروژه را بررسی کرده تا از این اشتباهات رایج دوری کنند .
اشتباهات مهلک در اجرای اتصالات و چسب واتراستاپ بتن:
- انتخاب اشتباه نوع چسب: استفاده از چسب عمومی به جای چسب واتراستاپ هیدروفیلیک در محیط های با فشار آب بالا .
- عواقب: عدم توانایی در مسدود کردن کامل نشت،و شسته شدن چسب در تماس طولانی مدت با آب .
- عدم تمیزکاری و زبر کردن سطح: اجرای چسب واتراستاپ یا عوامل چسباننده بر روی سطوح بتنی پوشیده از دوغاب سیمان (Laitance) یا روغن قالب .
- عواقب: عدم ایجاد پیوند مولکولی کافی،جدا شدن لایه اتصال و تشکیل مسیرهای نشت .
- نادیده گرفتن شرایط محیطی: عدم توجه به دمای بسیار پایین یا بسیار بالا در هنگام اجرای چسب های اپوکسی .
- عواقب: کاهش زمان کاربری (Pot Life) یا عدم تکمیل فرآیند پلیمریزاسیون، منجر به ضعیف شدن اتصال.
- استفاده ناکافی از چسب: استفاده از مقادیر کم چسب برای صرفه جویی،به ویژه در هنگام نصب واتراستاپ های نواری.
- عواقب: تثبیت ضعیف واتراستاپ و جابه جایی آن هنگام بتن ریزی یا نشت آب در محل های اتصال.
نمونه های کاربردی اشتباهات و عواقب:
در یک پروژه مخزن آب، اگر درز اجرایی بین کف و دیوارها به جای چسب واتراستاپ تخصصی، صرفاً با ملات سیمانی پر شود، با اولین پر شدن مخزن و تحت فشار قرار گرفتن درز، شاهد نشت گسترده خواهیم بود . در مقابل،استفاده از چسب واتراستاپ هیدروفیلیک تضمین می کند که هرگونه نشت جزئی،تورم چسب را فعال کرده و درز را به طور خودکار آب بندی کند.
جمع بندی
اتصالات و چسب واتراستاپ بتن دو جزء اصلی در تضمین کیفیت و دوام بلندمدت هر سازه بتنی هستند. در حالی که اتصالات مکانیکی ساختار و مقاومت برشی را تأمین می کنند، اتصالات شیمیایی و به طور خاص چسب واتراستاپ، سد نفوذناپذیر در برابر آب و مواد مخرب ایجاد می کنند.
