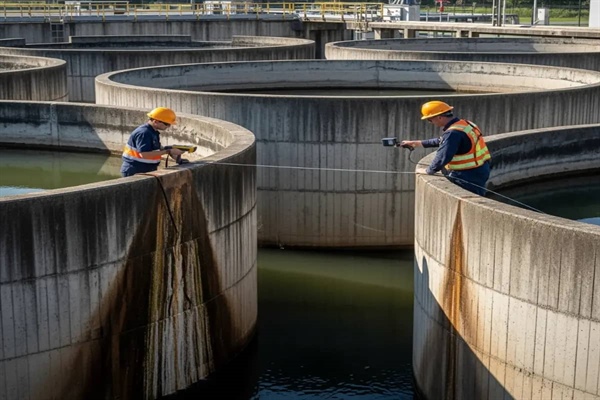

اندازه گیری میزان نشت آب در مخازن بتنی

مخازن بتنی به عنوان شریان های حیاتی زیرساخت ها،نقش اساسی در ذخیره و انتقال آب آشامیدنی،آب کشاورزی، فاضلاب و حتی مواد شیمیایی صنعتی ایفا می کنند . دوام و کارایی این سازه ها به طور مستقیم بر سلامت عمومی، اقتصاد و محیط زیست تأثیر می گذارد. با این حال، ماهیت مصالح بتنی و شرایط سخت بهره برداری،همواره خطر پدید آمدن نشت آب را به همراه دارد .

نشت آب در مخازن بتنی نه تنها به اتلاف منابع حیاتی منجر می شود،بلکه باعث تسریع فرآیند خوردگی آرماتورها،کاهش چشمگیر عمر مفید سازه و در نهایت، تحمیل هزینه های گزاف تعمیر و بازسازی می گردد. اندازه گیری دقیق میزان نشت،نخستین گام در تشخیص شدت آسیب و انتخاب راهکار درمانی مناسب است.

کلینیک بتن با درک عمیق از حساسیت این سازه ها،مجموعه ای از راهکارها و محصولات تخصصی شامل ماستیک و درزگیر بتن، چسب های ساختمانی و صنعتی، واتر استاپ و افزودنی های بتن را ارائه می دهد تا مهندسان و پیمانکاران بتوانند با اطمینان کامل، عملیات اندازه گیری و آب بندی را انجام دهند .

نشت آب در مخازن بتنی چیست و چرا رخ می دهد؟

نشت آب (Leakage) به معنای از دست رفتن یا ورود سیال به داخل یا خارج از سازه بتنی،به دلیل ضعف در آب بندی یا وجود نقص در ساختار است . یک مخزن بتنی سالم باید در برابر نفوذ سیالات کاملاً نفوذناپذیر باشد. هنگامی که این نفوذناپذیری دچار اختلال می شود، پدیده ی نشتی رخ می دهد.

دلایل بروز نشت آب در مخازن بتنی متعدد و اغلب ترکیبی هستند:

۱. درزهای اجرایی و سرد (Construction Joints and Cold Joints)

درزهای اجرایی، محل های توقف بتن ریزی هستند که در صورت آماده سازی ضعیف یا عدم استفاده از نوارهای آب بند تخصصی (مانند واتر استاپ)،به راحتی به مسیرهای اصلی نفوذ تبدیل می شوند . درزهای سرد نیز زمانی ایجاد می شوند که بتن تازه روی بتنی که سخت شده، ریخته شود و پیوستگی مناسبی ایجاد نشود .

۲. ترک های سازه ای و مویی (Structural and Hairline Cracks)

این ترک ها می توانند ناشی از نشست های نامتقارن،بارهای اضافی، تنش های حرارتی یا انقباض نمیرایی (Shrinkage) باشند. ترک های سازه ای اغلب بزرگ و بحرانی هستند، در حالی که ترک های مویی نیز با وجود اندازه کوچک، در درازمدت حجم قابل توجهی از سیال را به بیرون منتقل می کنند .

۳ . ضعف بتن یا طرح اختلاط نامناسب

استفاده از نسبت آب به سیمان بالا، تراکم ناکافی بتن، یا عمل آوری ضعیف،منجر به افزایش تخلخل و نفوذپذیری بتن می شود . در این حالت، بتن خود به تنهایی فاقد خاصیت آب بندی لازم است . استفاده صحیح از افزودنی های بتن (کاهنده های نفوذپذیری) در طرح اختلاط اولیه، این مشکل را به شدت کاهش می دهد.

۴. نقص در سیستم آب بندی اولیه

عدم اجرای صحیح سیستم های آب بندی داخلی یا خارجی، یا استفاده از مواد نامرغوب در محل اتصال لوله ها و تأسیسات عبوری (Penetrations)، مسیرهای مشخصی برای نشت ایجاد می کند . کلینیک بتن با ارائه راهکارهای جامع، به پیمانکاران کمک می کند تا از این نواقص جلوگیری کنند .

اهمیت اندازه گیری میزان نشت آب در مخازن بتنی

اندازه گیری دقیق میزان نشت،صرفاً یک فرآیند فنی نیست،بلکه یک ضرورت مدیریتی است که بر انتخاب روش تعمیر و تعیین اولویت ها تأثیر می گذارد. اگرچه ممکن است پیمانکاران ترجیح دهند فوراً به سراغ مرحله ترمیم بروند،اما نادیده گرفتن مرحله اندازه گیری،ریسک تحمیل هزینه های بیشتر در آینده را افزایش می دهد.

۱. تشخیص شدت مشکل و ارزیابی عملکرد

تعیین نرخ نشت (Leakage Rate) به مهندسان اجازه می دهد تا شدت مشکل را قبل از اینکه به تخریب جدی سازه منجر شود، ارزیابی کنند. استانداردهای مهندسی مانند AWWA و ACI، حداکثر نرخ نشت مجاز برای مخازن را تعیین کرده اند. اگر نرخ اندازه گیری شده از این حدود فراتر رود،نیاز به مداخله فوری و عمیق تر وجود دارد .

۲ . ا��تخاب استراتژی ترمیم هدفمند

میزان و محل نشتی، تعیین کننده نوع مصالح ترمیمی است. برای نشت های موضعی در درزها، استفاده از ماستیک و درزگیر بتن کفایت می کند . اما اگر نشت ناشی از تخلخل عمومی بتن باشد،نیاز به اجرای پوشش های آب بندی کامل یا تزریق رزین های پلیمری (با استفاده از چسب های ساختمانی و صنعتی تخصصی) خواهد بود . ارزیابی دقیق،از هدر رفتن بودجه برای روش های غیرضروری جلوگیری می کند .

۳. اعتبارسنجی کارایی آب بندی

پس از انجام عملیات ترمیم و آب بندی، اندازه گیری مجدد میزان نشت،تنها راه علمی برای اثبات موفقیت آمیز بودن پروژه است. این مرحله اعتبار کار پیمانکار و کیفیت محصولات استفاده شده (مانند واتر استاپ های نصب شده یا افزودنی های بتن به کار رفته) را تأیید می کند.

روش های اندازه گیری میزان نشت آب در مخازن بتنی

اندازه گیری میزان نشت باید به صورت سیستماتیک و طبق پروتکل های استاندارد صورت پذیرد تا نتایج قابل اعتمادی حاصل شود. این فرآیند اغلب پس از آب گیری مخزن یا در زمان نگهداری مخزن خالی انجام می شود.

۴-۱. روش کاهش تراز آب (Water Level Drop Test)

این رایج ترین و ابتدایی ترین روش برای اندازه گیری میزان نشت آب در مخازن بتنی است،به ویژه در مخازن آب آشامیدنی.

مراحل اجرا:

۱. آماده سازی: مخزن کاملاً پر شده و به مدت حداقل ۲۴ تا ۷۲ ساعت به حال خود رها می شود تا بتن اشباع شود و نشست های اولیه متوقف گردد . ۲. اندازه گیری اولیه: تراز آب با دقت بالا (اغلب با یک گیج فشار یا خط کش دقیق) در یک نقطه ثابت اندازه گیری و ثبت می شود (T0). ۳. دوره پایش: آب رسانی به مخزن قطع شده و تراز آب برای یک دوره زمانی مشخص (مثلاً ۷ روز) به صورت روزانه ثبت می شود. ۴ . محاسبه: نرخ نشت با استفاده از فرمول های مرتبط با سطح مقطع مخزن و تغییرات تراز آب محاسبه می شود .

مزایا و محدودیت ها:

مزایا: سادگی اجرا، نیاز به تجهیزات کم. محدودیت ها: دقت آن به شدت تحت تأثیر عوامل خارجی مانند تبخیر (Evaporation) و نوسانات دما قرار می گیرد. لازم است نرخ تبخیر در منطقه در دوره آزمایش،اندازه گیری و از کاهش تراز آب کسر شود.

۴-۲. تست حجمی (Volumetric Test)

این روش برای اندازه گیری دقیق تر،به ویژه در مخازن صنعتی یا جاهایی که نشت بسیار کم است،استفاده می شود . در این تست،به جای اندازه گیری تراز آب، حجم آب ورودی یا خروجی برای حفظ تراز اولیه اندازه گیری می شود.

مراحل اجرا:

۱. پر کردن مخزن و تثبیت تراز اولیه (H0). ۲ . نصب یک مخزن جانبی کالیبره شده (مزور) که آب را با دقت میلی متری به داخل مخزن اصلی هدایت می کند . ۳. در طول دوره آزمایش (مثلاً ۷۲ ساعت)، هر حجم آبی که توسط مخزن اصلی به دلیل نشت از دست می رود،فوراً از طریق مخزن جانبی جایگزین می شود تا تراز ثابت بماند. ۴. حجم کلی آب تزریق شده از طریق مخزن جانبی،دقیقاً همان حجم نشتی است .

۴-۳ . بررسی چشمی و لکه یابی (Visual Inspection)

اگرچه این روش کمی است، اما برای مکان یابی دقیق نشتی ضروری است. کنترل نشتی بتن به صورت چشمی، معمولاً برای شناسایی نقاط تمرکز نشت پیش از اجرای تست های کمی انجام می شود .

روش اجرا: در مخازن ذخیره،سطح خارجی مخزن از نظر وجود لکه های خیس،تغییر رنگ، نمک های سفید شده (Efflorescence) یا خزه بررسی می شود. در داخل مخزن خالی، بررسی دقیق درزهای اجرایی،اتصالات لوله ها و محل هایی که از واتر استاپ استفاده شده است، انجام می گیرد تا مسیرهای نفوذ مشخص شوند .

۴-۴ . تست فشار و رطوبت (Pressure and Humidity Tests)

این تست ها اغلب برای مخازن زیرزمینی و لوله های تحت فشار یا زمانی که مخزن خالی است، کاربرد دارند . دستگاه های اندازه گیری رطوبت می توانند تفاوت میزان رطوبت در دیواره های داخلی و خارجی بتن را مشخص کنند و نشان دهند که آیا آب از محیط اطراف به داخل نفوذ می کند (در مخازن زیرزمینی).

نقش درزها در نشت آب مخازن بتنی و راهکارهای آب بندی

درزها (Joints) همیشه به عنوان آسیب پذیرترین بخش های هر سازه بتنی شناخته می شوند. در مخازن ذخیره سازی،به دلیل تنش های حرارتی و هیدرواستاتیک مداوم، درزها اولین نقاطی هستند که دچار گسیختگی در سیستم آب بندی می شوند .

انواع درزهای حیاتی:

1. درزهای اجرایی (Construction Joints): محل اتصال بتن قدیم و جدید . اگر به درستی آب بندی نشوند، بزرگ ترین منبع نشتی هستند .
2. درزهای انبساطی/انقباضی (Expansion/Contraction Joints): درزهایی که برای مدیریت تغییرات حجم ناشی از دما یا خشک شدن بتن طراحی شده اند. این درزها همیشه در حال حرکت هستند و نیاز به آب بندی انعطاف پذیر دارند.

راهکارهای تخصصی کلینیک بتن برای درزها:

آب بندی پیشگیرانه (در حین ساخت): واتر استاپ

واتر استاپ (Waterstop) نوارهای آب بندی هستند که در داخل مقطع بتن،در محل درزهای اجرایی و انبساطی،نصب می شوند. این نوارها یک سد فیزیکی در برابر نفوذ آب ایجاد می کنند. کلینیک بتن انواع واتر استاپ های PVC و PBN را برای تحمل فشارهای هیدرواستاتیک بالا و جابه جایی های درز ارائه می دهد. حذف یا نصب نامناسب واتر استاپ،یکی از اشتباهات مهندسی است که منجر به نشتی گسترده در آینده می شود.

آب بندی ترمیمی (پس از نشتی): ماستیک و درزگیر بتن

هنگامی که نشت آب از درزها مشاهده می شود، نیاز به استفاده از ماستیک و درزگیر بتن است. این مواد انعطاف پذیر،برای پر کردن درزهای سطحی و ایجاد سد ثانویه در برابر نفوذ آب طراحی شده اند. انواع پلی سولفید و پلی اورتان بسته به نوع درز و میزان جابه جایی آن، توسط کلینیک بتن پیشنهاد می شود تا اطمینان حاصل شود که آب بندی حرکتی درزها به درستی انجام شده است.

محصولات مناسب برای کنترل و کاهش نشت آب

کنترل و کاهش نشت آب مخزن بتنی نیازمند یک رویکرد چندلایه است که شامل پیشگیری (در زمان ساخت) و درمان (پس از بهره برداری) می شود. کلینیک بتن به عنوان مرجع تخصصی مواد شیمیایی ساختمان،تمامی محصولات مورد نیاز برای این چرخه را تأمین می کند:

۱. افزودنی های بتن (Impermeability Enhancement)

بهترین راهکار برای جلوگیری از نشت، تولید بتنی است که ذاتاً نفوذپذیری بسیار پایینی داشته باشد .

• کاهنده های نفوذپذیری: این افزودنی های بتن با پر کردن منافذ و کاهش جذب آب توسط مخلوط بتن، مقاومت بتن در برابر فشار هیدرواستاتیک را به طور چشمگیری افزایش می دهند . استفاده از افزودنی های کریستال شونده (Crystalline Admixtures) باعث می شود که در صورت بروز ترک های مویی،مواد شیمیایی فعال شده و ترک ها را آب بندی کنند .
• فوق روان کننده ها: این افزودنی ها با کاهش نسبت آب به سیمان،ضمن حفظ کارایی بتن،به تولید یک ماتریس بتنی متراکم تر کمک می کنند.

۲ . واتر استاپ (Joint Sealing – Primary Barrier)

همانطور که ذکر شد،واتر استاپ ها ستون اصلی آب بندی درزهای اجرایی هستند. انتخاب نوع مناسب (مرکزی یا خارجی) و جنس (PVC یا لاستیکی) بر اساس فشار و نوع سیال،توسط متخصصین کلینیک بتن انجام می شود تا از نفوذ آب در ضعیف ترین نقاط جلوگیری شود.

۳. ماستیک و درزگیر بتن (Joint Sealing – Secondary Barrier)

پس از اندازه گیری نشتی و تعیین اینکه مشکل از درزهای حرکتی ناشی می شود،ماستیک و درزگیر بتن وارد عمل می شوند.

• درزگیرهای پلی سولفید و پلی اورتان: برای درزهای افقی و عمودی با حرکت بالا استفاده می شوند. این درزگیرها باید مقاومت شیمیایی بالا در برابر محتویات مخزن (آب، فاضلاب یا مواد شیمیایی) داشته باشند .
• ماستیک های قیری: برای درزهای غیرحرکتی یا محافظت از سطوح خارجی .

۴ . چسب های ساختمانی و صنعتی (Structural Crack Repair)

برای ترمیم ترک های سازه ای که نشت فعال دارند یا ترک هایی که نیاز به بازسازی مقاومت دارند، استفاده از رزین ها ضروری است .

• چسب های ساختمانی و صنعتی (اغلب از نوع اپوکسی یا پلی یورتان): این چسب ها با استفاده از فرآیند تزریق (Injection Grouting) به داخل ترک ها هدایت می شوند . چسب های پلی یورتان برای آب بندی ترک هایی که نشت فعال آب دارند،با خاصیت تورم در مجاورت آب، بسیار مؤثر هستند. چسب های اپوکسی نیز برای بازیابی مقاومت سازه ای بتن ترک خورده استفاده می شوند.

اشتباهات رایج در اندازه گیری و کنترل نشت آب مخازن بتنی

برای دستیابی به نتیجه گیری دقیق در مورد تست نشتی مخزن بتن و موفقیت آمیز بودن آب بندی، باید از اشتباهات رایج زیر اجتناب کرد:

۱ . بی توجهی به تبخیر و دما

بزرگ ترین خطای اندازه گیری، عدم کسر صحیح نرخ تبخیر از میزان کاهش تراز آب است. در مناطق گرم و خشک،تبخیر می تواند بخش عمده ای از کاهش آب را تشکیل دهد و باعث نتیجه گیری نادرست در مورد شدت نشت شود. همچنین،تغییرات دمایی بزرگ می تواند باعث انقباض و انبساط بتن و تغییر موقت درزها شود.

۲ . عجله در آغاز تست تراز آب

بسیاری از استانداردها تأکید دارند که مخزن باید حداقل ۳ روز پس از پر شدن اولیه ثابت بماند تا بتن به طور کامل اشباع شود (Soaking Period). اگر تست بلافاصله پس از پر شدن آغاز شود،آب جذب شده توسط بتن خشک، به اشتباه به عنوان نشت ثبت می شود .

۳. عدم آماده سازی صحیح سطح قبل از ترمیم

استفاده از ماستیک و درزگیر بتن یا چسب های تزریقی بدون تمیز کردن،خشک کردن یا پرایمر زدن صحیح سطح، تضمین کننده شکست است. آلودگی یا رطوبت بالا باعث عدم چسبندگی مناسب مواد آب بند می شود .

۴. نادیده گرفتن اهمیت واتر استاپ

حذف یا استفاده نکردن از واتر استاپ در درزهای اجرایی (به ویژه در پروژه های بزرگ) به دلیل صرفه جویی در هزینه یا زمان، یک اشتباه استراتژیک است که تعمیرات پرهزینه ای را در آینده الزامی می کند.

جمع بندی

اندازه گیری میزان نشت آب در مخازن بتنی تنها یک فرآیند تشخیصی نیست، بلکه سنگ بنای حفظ پایداری و دوام سازه است. نتایج دقیق این اندازه گیری ها،متخصصان را قادر می سازد تا با اطمینان کامل، بهترین استراتژی را برای آب بندی مخازن بتنی اتخاذ کنند.

چه در مرحله ساخت و نیاز به افزودنی های بتن با کیفیت برای کاهش نفوذپذیری داشته باشید،و چه در مرحله به��ه برداری و نیازمند محصولات تخصصی برای ترمیم درزها یا ترک ها باشید، انتخاب مصالح با کیفیت بالا و مشاوره تخصصی از یک منبع معتبر، ضروری است.
