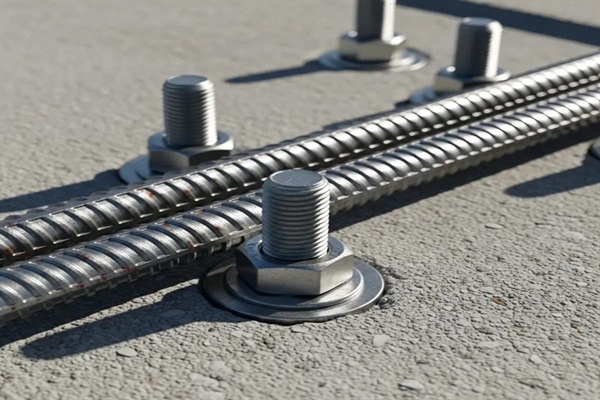

استاندارد و قیمت کاشت میلگرد و بولت در بتن

هدف از این مقاله، ارائه یک راهنمای جامع و تخصصی برای مهندسان عمران، پیمانکاران و کارفرمایان است تا نه‌تنها با استانداردهای دقیق فنی این عملیات آشنا شوند، بلکه عوامل مؤثر بر قیمت کاشت میلگرد و بولت در بتن را نیز به تفصیل درک کنند. اجرای صحیح و استفاده از مواد باکیفیت مانند محصولات کلینیک بتن، تضمین‌کننده ایمنی، دوام و انطباق سازه با سخت‌گیرانه‌ترین آیین‌نامه‌ها خواهد بود.

کاشت میلگرد و بولت در بتن چیست و چه کاربردی دارد؟

کاشت میلگرد و بولت (Anchor Fixing) فرآیندی است که طی آن، عناصر فولادی (مانند میلگرد، رادهای رزوه شده یا بولت) با استفاده از مواد شیمیایی یا روش‌های مکانیکی، درون سوراخ‌های از پیش حفاری شده در بتن سخت‌شده، تثبیت می‌شوند.

این عملیات، یک اتصال قوی و دائمی ایجاد می‌کند که قادر به تحمل نیروهای کششی، برشی و لنگر خمشی است.

تفاوت کاشت میلگرد و کاشت بولت

اگرچه هر دو روش برای اتصال استفاده می‌شوند، هدف نهایی و نوع بارگذاری آن‌ها متفاوت است:

1. کاشت میلگرد (Rebar Anchoring):

• هدف: ایجاد اتصال سازه‌ای با قابلیت تحمل بارهای سنگین، انتقال لنگر خمشی و نیروی برشی.
• کاربردها: اجرای ستون‌های جدید روی فونداسیون قدیمی، اتصال دال به تیر، افزایش ضخامت مقطع بتنی (ژاکتینگ) و اجرای اتصالات تیر به ستون در مقاوم‌سازی.

1. کاشت بولت (Bolt/Anchor Anchoring):

• هدف: تثبیت صفحات فلزی (Base Plates)، تجهیزات مکانیکی، سازه‌های فولادی ثانویه، نرده‌ها و تأسیسات صنعتی.
• کاربردها: نصب ماشین‌آلات، اتصال شاسی‌های فلزی، نصب صفحات ستون و تثبیت تجهیزات نیروگاهی.

کاربردهای کلیدی کاشت میلگرد و بولت

• مقاوم‌سازی سازه: تقویت اعضای بتنی موجود با هدف افزایش ظرفیت باربری یا تغییر شکل‌پذیری (مانند ژاکت بتنی).
• اتصال سازه جدید به قدیمی: الحاق بخش‌های جدید ساختمان به اسکلت موجود بدون نیاز به تخریب گسترده.
• نصب صفحات فلزی و تجهیزات صنعتی: تثبیت ماشین‌آلات با ارتعاش بالا، سازه‌های فولادی سنگین یا سیستم‌های سقف کاذب و نمای ساختمان.

استانداردهای کاشت میلگرد و بولت در بتن: مبانی فنی و قانونی

رعایت استانداردها در کاشت انکر، مهم‌ترین عامل در تضمین ایمنی سازه است. یک کاشت غیراصولی می‌تواند منجر به شکست زودهنگام و فاجعه‌آمیز در سازه شود.

استانداردهای بین‌المللی مرجع

مهندسان ناظر و طراح موظفند طراحی و اجرای سیستم‌های کاشت را بر اساس معتبرترین آیین‌نامه‌های بین‌المللی انجام دهند:

۱. ACI 318 (American Concrete Institute)

این آیین‌نامه، که ستون فقرات طراحی بتن مسلح در بسیاری از نقاط جهان است، الزامات طراحی، عمق کاشت، فاصله از لبه بتن و مقاومت‌های مورد نیاز برای انکرهای شیمیایی و مکانیکی را تعیین می‌کند.

۲. ACI 355 (Qualification of Anchors)

این استاندارد به‌طور خاص به روش‌های ارزیابی و تأیید صلاحیت انکرهای کاشت در بتن می‌پردازد. این استاندارد تضمین می‌کند که انکرهای مورد استفاده، مقاومت کافی در بتن ترک‌دار (Cracked Concrete) و بدون ترک (Uncracked Concrete) را داشته باشند.

۳. ETA و EAD اروپا (European Technical Assessment و European Assessment Document)

برای چسب‌های کاشت میلگرد و بولت، به‌ویژه محصولات وارداتی، داشتن تأییدیه ETA برای عملکرد در بتن ترک‌دار (گزینه 1) یک الزام حیاتی است. این گواهی‌ها نشان‌دهنده عملکرد طولانی‌مدت محصول تحت بارهای مختلف و شرایط محیطی است.

اهمیت تاییدیه‌ها: استفاده از محصولات کلینیک بتن که دارای تاییدیه‌های معتبر بین‌المللی برای عملکرد در بتن ترک‌دار هستند، خیال مهندس را از بابت مقاومت و دوام اتصال راحت می‌کند. این امر به‌ویژه در بارهای دینامیک و لرزه‌ای حیاتی است.

استان��اردهای اجرایی در ایران

در داخل کشور، اجرای کاشت میلگرد و بولت در بتن باید مطابق با ضوابط ملی و دستورالعمل‌های فنی انجام شود:

• آیین‌نامه بتن ایران (آبا): الزامات کلی مربوط به بتن و اتصالات آن را تعیین می‌کند.
• نشریات سازمان برنامه و بودجه: نشریه شماره ۴۰۲ (دستورالعمل طراحی و اجرای اتصالات انکر در بتن) مرجع اصلی طراحی و اجرای عملیات کاشت در ایران است.
• تست‌های نظارتی (Pull-Out Test): مهم‌ترین استاندارد اجرایی، انجام تست بارگذاری کششی (Pull-Out Test) است. این تست بر روی درصدی از اتصالات انجام می‌شود تا اطمینان حاصل شود که اتصال کاشت شده به مقاومت مورد نظر (که معمولاً بین ۱.۲۵ تا ۱.۵ برابر بار طراحی است) رسیده است. این فرآیند، کنترل کیفیت نهایی را تضمین می‌کند.

روش‌های کاشت میلگرد و بولت

انتخاب روش کاشت، تأثیر مستقیمی بر مقاومت نهایی و همچنین قیمت کاشت میلگرد و بولت در بتن دارد. به‌طور کلی، دو روش اصلی وجود دارد: کاشت شیمیایی و کاشت مکانیکی.

کاشت میلگرد با چسب شیمیایی (اپوکسی، پلی‌استر، وینیل‌استر)

کاشت شیمیایی روش ارجح و استاندارد برای اتصالات سازه‌ای سنگین و کاشت میلگرد است. این روش شامل تزریق یک رزین پلیمری (معمولاً بر پایه اپوکسی، وینیل‌استر یا پلی‌استر) به درون سوراخ حفاری شده و سپس قرار دادن میلگرد یا بولت است.

مزایا:

• مقاومت بالا: ایجاد اتصال یکپارچه و قوی بین بتن و فولاد، با قابلیت انتقال بارهای خمشی و برشی بالا.
• آب‌بندی: رزین، سوراخ را کاملاً پر کرده و از نفوذ آب و مواد خورنده جلوگیری می‌کند.
• بدون تنش داخلی: بر خلاف انکرهای مکانیکی، کاشت شیمیایی تنش‌های انبساطی به بتن اطراف وارد نمی‌کند، که آن را برای نصب در نزدیکی لبه‌ها یا در بتن‌های نازک مناسب می‌سازد.
• موارد کاربرد: مقاوم‌سازی لرزه‌ای، کاشت میلگرد در سقف و ستون‌ها، و بارهای دینامیک.

انواع چسب‌ها:

• چسب کاشت میلگرد اپوکسی (Epoxy): بهترین و قوی‌ترین نوع چسب برای بارهای سنگین سازه‌ای. زمان گیرش طولانی‌تر، اما مقاومت نهایی بسیار بالایی دارد.
• چسب کاشت وینیل‌استر (Vinylester): گزینه مطلوب برای بارهای متوسط و محیط‌های خورنده، با زمان گیرش سریع‌تر.
• چسب پلی‌استر (Polyester): معمولاً برای بارهای سبک‌تر و محیط‌های غیرسازه‌ای استفاده می‌شود.

کاشت بولت مکانیکی

این روش بیشتر برای نصب بولت و انکر در کاربردهای غیرسازه‌ای یا نیمه‌سازه‌ای سبک و متوسط استفاده می‌شود.

انواع انکرهای مکانیکی:

• رول بولت‌ها (Expansion Anchors): پس از قرارگیری در سوراخ، با اعمال گشتاور، بخش انتهایی منبسط شده و اتصال را از طریق اصطکاک و قفل شدن مکانیکی ایجاد می‌کنند.
• انکرهای گوه‌ای (Wedge Anchors): برای بارهای متوسط، با عملکرد مشابه رول بولت اما معمولاً با عملکرد بهتر در بتن‌های محکم.
• انکرهای شیمیایی کپسولی (Capsule Anchors): این نوع در مرز بین مکانیکی و شیمیایی قرار می‌گیرد؛ رزین داخل کپسول با کوبیدن یا چرخش بولت فعال می‌شود.

تفاوت عملکرد با کاشت شیمیایی:

انکرهای مکانیکی اساساً بر انبساط متکی هستند، در حالی که کاشت شیمیایی بر چسبندگی رزین و فولاد استوار است. در بتن‌های ترک‌دار، عملکرد انکرهای مکانیکی به‌طور قابل توجهی کاهش می‌یابد، اما کاشت شیمیایی مناسب (دارای تأییدیه) می‌تواند مقاومت خود را حفظ کند.

عوامل مؤثر بر قیمت کاشت میلگرد و بولت در بتن

تعیین قیمت کاشت میلگرد در بتن و بولت، یک فرآیند چندمتغیره است و نمی‌توان نرخ ثابتی را اعلام کرد. عوامل زیر، نوسانات اصلی در هزینه‌های تمام‌شده هر واحد کاشت را ایجاد می‌کنند:

۱. قطر و طول میلگرد یا بولت

• رابطه مستقیم: هرچه قطر (مانند D16، D20، D25) و عمق کاشت (مانند ۱۰D یا ۱۲D) بیشتر باشد، میزان متریال مصرفی (چسب، میلگرد) و زمان سوراخ‌کاری افزایش می‌یابد، لذا قیمت بالاتر می‌رود.

۲. نوع چسب کاشت میلگرد (شیمیایی در مقابل مکانیکی)

• هزینه مواد اولیه: چسب‌های اپوکسی خالص با کیفیت بالا که برای بارهای سازه‌ای (طبق ACI) طراحی شده‌اند، گران‌تر از چسب‌های پلی‌استر یا وینیل‌استر هستند.
• برند و کیفیت مواد مصرفی: استفاده از برندهای معتبر با تاییدیه‌های بین‌المللی، گرچه هزینه اولیه را افزایش می‌دهد، اما ایمنی و طول عمر پروژه را تضمین می‌کند. در این بخش، هزینه محصولات کلینیک بتن که دارای استاندارد‌های بالا هستند، نسبت به محصولات فاقد گواهی بیشتر است.

۳. عمق سوراخ‌کاری و شرایط بتن

• سختی کار: سوراخ‌کاری در عمق‌های زیاد یا بتن‌های بسیار سخت، زمان‌برتر بوده و باعث استهلاک بیشتر ابزار (مته‌های الماسه یا کاربیدی) می‌شود.
• شرایط بتن: کاشت در بتن‌های ترک‌دار نیازمند چسب‌های ویژه با قیمت بالاتر است. همچنین، اگر بتن قدیمی یا کیفیت پایینی داشته باشد، اجرای کاشت پیچیده‌تر و زمان‌برتر خواهد بود.

۴. دستمزد اجرا و تجهیزات

• تخصص مجری: اجرای کاشت میلگرد سازه‌ای (که نیازمند دقت بالا در تمیزکاری و تزریق است) باید توسط تیم‌های متخصص انجام شود که دستمزد بالاتری دارند.
• حجم کار: در پروژه‌های با حجم بالا، قیمت واحد کاشت کاهش می‌یابد (اقتصاد مقیاس).
• تجهیزات: استفاده از دریل‌های Hilti یا مشابه و سیستم‌های تزریق خودکار، در هزینه نهایی لحاظ می‌شود.

قیمت کاشت میلگرد و بولت در بتن چگونه محاسبه می‌شود؟

محاسبه قیمت نهایی به دو صورت کلی انجام می‌گیرد: قیمت مقطوع برای پروژه یا قیمت واحد (به ازای هر عدد).

قیمت به ازای هر عدد (واحد)

این رایج‌ترین روش محاسبه در پروژه‌های کوچک و متوسط است. قیمت هر واحد کاشت (یک میلگرد یا بولت) بر اساس فاکتورهای زیر تعیین می‌شود:

$$ \text{قیمت واحد} = (\text{هزینه مواد اولیه}) + (\text{هزینه میلگرد یا بولت}) + (\text{هزینه سوراخ‌کاری}) + (\text{هزینه تزریق و اجرا}) + (\text{هزینه تست‌های کنترل کیفیت}) $$

به دلیل نوسانات نرخ ارز و قیمت متریال اپوکسی، اعلام یک عدد ثابت غیرممکن است. اما یک پروژه استاندارد کاشت میلگرد D20 با عمق ۲۰ سانتی‌متر (با چسب اپوکسی باکیفیت) در مقایسه با کاشت یک رول بولت M12، می‌تواند تا چندین برابر هزینه داشته باشد.

تفاوت قیمت در پروژه‌های صنعتی و ساختمانی

• پروژه‌های ساختمانی: اغلب شامل کاشت میلگرد برای ژاکت بتنی یا توسعه طبقات هستند. عمق و قطر معمولاً زیاد است و نیاز به چسب‌های سازه‌ای اپوکسی دارد، لذا قیمت واحد بالاست.
• پروژه‌های صنعتی: معمولاً شامل کاشت بولت برای تجهیزات یا صفحات فلزی است. اگرچه بارها ممکن است سنگین باشند، اما اگر از انکرهای مکانیکی یا چسب‌های وینیل‌استر استفاده شود، قیمت‌ها می‌توانند در بارهای متوسط اقتصادی‌تر باشند. در بارهای دینامیک، مجدداً الزام به استفاده از چسب‌های اپوکسی باکیفیت، هزینه را افزایش می‌دهد.

نکات اجرایی مهم در کاشت میلگرد و بولت

اجرای صحیح به اندازه طراحی مناسب، حیاتی است. اجرای ضعیف، حتی با بهترین متریال، منجر به شکست می‌شود.

۱. تمیزکاری سوراخ (مهم‌ترین مرحله)

بتن و گردوغبار باقی‌مانده در سوراخ، بزرگترین دشمن اتصال شیمیایی است. اگر ذرات ریز بتن از بین نروند، چسبندگی بین بتن و چسب به‌شدت کاهش می‌یابد.

• استاندارد: سوراخ باید به دفعات با برس مخصوص (Wire Brush) تمیز شده و سپس با فشار هوای عاری از روغن (Oil-Free Air) یا وکیوم، کاملاً پاک شود.

۲. تزریق صحیح چسب

تزریق باید از انتهای سوراخ آغاز شود و به‌تدریج به سمت دهانه ادامه یابد تا اطمینان حاصل شود هیچ حباب هوایی در انتهای اتصال باقی نمانده است. عدم رعایت این اصل، ظرفیت باربری را به شکل خطرناکی کاهش می‌دهد.

۳. زمان گیرش (Curing Time)

برخی پیمانکاران به دلیل عجله، میلگرد را پیش از رسیدن چسب به مقاومت نهایی، تحت بار قرار می‌دهند. زمان گیرش چسب اپوکسی معمولاً طولانی‌تر است و باید به‌طور دقیق بر اساس دستورالعمل تولیدکننده و دمای محیط رعایت شود.

۴. رعایت فاصله از لبه بتن و فاصله بین میلگردها

عدم رعایت حداقل فاصله از لبه، می‌تواند منجر به ایجاد مخروط شکست در بتن شود. این فواصل باید دقیقاً بر اساس الزامات ACI 318 و بر اساس عمق کاشت تعیین شوند.

۵. کنترل کیفیت نهایی (تست Pull-Out)

تست بارگذاری کششی (Pull-Out) تنها راه مطمئن برای تأیید صحت اجرای کاشت است. در این تست، اتصال تا حد بار شکست یا حد بار مجاز طراحی تحت کشش قرار می‌گیرد تا مقاومت آن تأیید شود.

اشتباهات رایج در کاشت میلگرد و بولت

مهندسان ناظر باید از وقوع این اشتباهات رایج جلوگیری کنند:

• استفاده از چسب نامناسب: استفاده از چسب‌های ارزان‌قیمت پلی‌استر برای بارهای سازه‌ای سنگین (جایگزینی چسب سازه‌ای ACI با چسب غیرسازه‌ای).
• عدم رعایت عمق کاشت: کاشت میلگرد با عمق کمتر از میزان طراحی شده (برای مثال، عمق ۱۰D به‌جای ۱۲D).
• سوراخ‌کاری غیراستاندارد: استفاده از مته‌هایی که قطر سوراخ را بزرگتر از حد مجاز (Over-Sized) می‌کنند، که باعث افزایش مصرف چسب و کاهش چسبندگی می‌شود.
• عدم تمیزکاری و اجرای غیراصولی: عدم پاکسازی کامل گرد و غبار یا تزریق ناکافی چسب، که منجر به شکست اتصال در بارهای پایین می‌گردد.
• عدم تست بارگذاری: صرف‌نظر کردن از تست Pull-Out به دلیل صرفه‌جویی در هزینه، که بزرگترین ریسک ایمنی را به پروژه تحمیل می‌کند.

جمع‌ بندی

عملیات کاشت میلگرد و بولت در بتن یک فرآیند تخصصی و حساس در مهندسی عمران است که مستقیماً با ایمنی و طول عمر سازه مرتبط است. درک جامع از استاندارد و قیمت کاشت میلگرد و بولت در بتن برای اتخاذ تصمیمات آگاهانه در طراحی و اجرا ضروری است.

اهمیت رعایت استانداردها: موفقیت یک پروژه کاشت، تنها با پیروی دقیق از استانداردهای بین‌المللی (مانند ACI) و ملی، استفاده از متریال باکیفیت و اجرای توسط تیم‌های متخصص، تضمین می‌شود. انتخاب چسب کاشت با تاییدیه‌های بتن ترک‌دار، یک ضرورت غیرقابل اغماض است
