استاندارد آزمایش مقاومت فشاری بتن

در دنیای مهندسی عمران،بتن به عنوان ستون فقرات سازه ها شناخته می شود و مقاومت فشاری،حیاتی ترین ویژگی مکانیکی این ماده است که مستقیماً دوام، ایمنی و طول عمر یک سازه را تعیین می کند . دستیابی به مقاومت فشاری طراحی شده،تنها از طریق رعایت دقیق استاندارد آزمایش مقاومت فشاری بتن و استفاده از مواد اولیه با کیفیت بالا امکان پذیر است.

این مقاله،راهنمایی جامع برای مهندسین عمران،پیمانکاران و دانشجویان حوزه ساخت و ساز است تا ضمن آشنایی با اصول علمی و روش انجام آزمایش مقاومت فشاری بتن،با نقش حیاتی محصولات تخصصی کلینیک بتن نظیر افزودنی های بتن،ماستیک و درزگیر بتن، چسب های ساختمانی و صنعتی و واتر استاپ در افزایش دوام و تضمین مقاومت نهایی بتن آشنا شوند.

اهمیت مقاومت فشاری در دوام و ایمنی سازه

مقاومت فشاری، توانایی بتن برای تحمل بارهای محوری است و معیاری برای کنترل کیفیت بتن در محل پروژه محسوب می شود . شکست در دستیابی به مقاومت طراحی شده (f’c) می تواند منجر به فروریزش سازه یا کاهش شدید عمر مفید آن گردد.

بنابراین،آزمایش مقاومت فشاری بتن صرفاً یک الزام قانونی نیست، بلکه ستونی استوار برای تضمین ایمنی عمومی و یک ابزار کلیدی در مدیریت ریسک پروژه است. هرگونه سهل انگاری در فرآیند نمونه برداری، عمل آوری یا اجرای تست،نتایج را مخدوش ساخته و قضاوت درستی از کیفیت واقعی بتن ارائه نخواهد داد.

نقش محصولات کلینیک بتن در افزایش کیفیت بتن

در پروژه های عمرانی مدرن، بتن معمولی دیگر پاسخگوی نیازهای پیچیده فنی و محیطی نیست . در اینجا، محصولات کلینیک بتن به عنوان راهکارهای مکمل وارد عمل می شوند:

• افزودنی های بتن: این مواد شیمیایی (کاهنده آب، فوق روان کننده، دیرگیرکننده) مستقیماً روی نسبت آب به سیمان و خواص رئولوژی بتن تأثیر می گذارند و نهایتاً به دستیابی به مقاومت نهایی بتن بالاتر با کارایی بهتر کمک می کنند.
• ماستیک و درزگیر بتن و واتر استاپ: اگرچه این محصولات مستقیماً مقاومت فشاری را تغییر نمی دهند، اما با جلوگیری از نفوذ عوامل مخرب (آب، یون های کلرید،سولفات ها) به ساختار بتن، از کاهش مقاومت در طول زمان جلوگیری کرده و دوام سازه را حفظ می کنند .
• چسب های ساختمانی و صنعتی: در مواردی که نیاز به تعمیرات سازه ای یا اتصال بتن جدید به قدیم وجود دارد،استفاده از چسب های ساختمانی و صنعتی قوی،تضمین کننده یکپارچگی ساختار و حفظ مقاومت کلی المان بتنی است .

استانداردهای آزمایش مقاومت فشاری بتن

اعتبار آزمایش مقاومت فشاری بتن کاملاً وابسته به رعایت چارچوب های استاندارد است. این استانداردها تعیین می کنند که نمونه باید چگونه ساخته، عمل آوری و در نهایت مورد بارگذاری قرار گیرد .

معرفی استانداردهای کلیدی

سه استاندارد اصلی که در سطح جهانی و ملی برای تعیین استاندارد مقاومت فشاری بتن مورد استفاده قرار می گیرند، عبارتند از:

الف) استاندارد ASTM C39 (آمریکا)

این استاندارد،رایج ترین روش برای تعیین مقاومت فشاری نمونه های استوانه ای بتن (معمولاً ۱۰۰ در ۲۰۰ یا ۱۵۰ در ۳۰۰ میلی متر) است. این استاندارد بر اهمیت دقت در آماده سازی سطوح بارگذاری (کپینگ یا سنگ زنی) و همچنین نرخ یکنواخت بارگذاری تأکید دارد.

ب) استاندارد ISIRI 229 (استاندارد ملی ایران)

این استاندارد که با مبانی استانداردهای اروپایی (EN) و بین المللی مطابقت دارد، به تشریح نحوه ساخت،نگهداری و روش انجام آزمایش بتن روی نمونه های مکعبی (معمولاً ۱۵۰ در ۱۵۰ در ۱۵۰ میلی متر) می پردازد. بسیاری از پروژه های داخلی ایران بر اساس این استاندارد یا نسخه های به روزشده آن، کنترل کیفیت بتن را انجام می دهند.

ج) استاندارد EN 12390 (اروپا)

این استاندارد اروپایی نیز روش استفاده از نمونه های مکعبی و استوانه ای را پوشش می دهد و سخت گیری های خاصی در مورد دقت اندازه گیری و شرایط محیطی عمل آوری دارد .

اهمیت رعایت شرایط عمل آوری استاندارد

مقاومت فشاری بتن به شدت تحت تأثیر فرآیند عمل آوری (کیورینگ) قرار دارد. استانداردها بر نکات زیر تأکید دارند:

1. دما و رطوبت: نمونه ها باید در دمای ثابت (معمولاً ۲۳ ± ۲ درجه سانتی گراد) و در محیطی مرطوب (رطوبت نسبی ۹۵% به بالا) نگهداری شوند . عدم رعایت این شرایط،به ویژه در مورد بتن هایی که با استفاده از افزودنی های بتن خاص ساخته شده اند،می تواند نتایج نهایی را تا ۲۰ درصد تحت تأثیر قرار دهد.
2. زمان آزمایش: مهم ترین زمان های آزمایش مقاومت فشاری بتن ۷،۱۴ و ۲۸ روز پس از قالب گیری است. مقاومت ۲۸ روزه به عنوان مقاومت نهایی بتن معیار اصلی پذیرش یا رد کیفیت بتن تلقی می شود.

مواد و تجهیزات لازم برای اجرای دقیق آزمایش

دقت در اندازه گیری ها و کالیبراسیون تجهیزات، بخش جدایی ناپذیر از دستیابی به استاندارد مقاومت فشاری بتن است .

الف) قالب های نمونه بتن

قالب ها باید محکم،بدون درز و از جنس فلزی یا پلاستیکی با دیواره های صلب باشند تا ابعاد دقیق را تضمین کنند . ابعاد متداول نمونه ها عبارتند از:

• استوانه: ۱۵۰ × ۳۰۰ میلی متر (رایج در آمریکای شمالی).
• مکعب: ۱۵۰ × ۱۵۰ × ۱۵۰ میلی متر (رایج در اروپا و ایران).

نکته تخصصی: هنگام استفاده از قالب،باید سطح داخلی آن با مواد رهاساز (روغن قالب) استاندارد آغشته شود. کلینیک بتن روغن های قالب گیری مخصوصی را ارائه می دهد که ضمن جلوگیری از چسبیدن بتن به قالب، هیچ تأثیری روی خواص سطحی بتن نمونه نمی گذارند.

ب) دستگاه فشار سنج (پرس هیدرولیک)

دستگاه باید کالیبره شده باشد و توانایی اعمال بار به صورت پیوسته و بدون ضربه را داشته باشد. ظرفیت دستگاه باید متناسب با مقاومت های مورد انتظار (مثلاً تا ۳۰۰ تن) باشد.

ج) معرفی کاربرد افزودنی ها در نمونه ها

برای بررسی تأثیر افزودنی های بتن بر مقاومت،ضروری است که نمونه ها دقیقاً با همان ترکیباتی ساخته شوند که در ساختار اصلی استفاده شده است . این شامل استفاده از فوق روان کننده ها برای کاهش نسبت آب به سیمان، یا استفاده از افزودنی های تسریع کننده برای دستیابی سریع تر به مقاومت نهایی بتن در روزهای اولیه است .

مهندسین باید تأثیر استفاده از چسب های ساختمانی و صنعتی (مانند چسب های اپوکسی) را نیز در تست های مربوط به ترمیم بتن و وصله های سازه ای مورد ارزیابی قرار دهند تا اطمینان حاصل شود که منطقه ترمیم شده از نظر مقاومت، ضعف ساختاری ایجاد نمی کند .

روش انجام آزمایش مقاومت فشاری بتن (گام به گام)

روش انجام آزمایش بتن برای مقاومت فشاری،شامل سه مرحله حیاتی است که هرکدام نیازمند دقت فنی بالایی هستند:

الف) آماده سازی نمونه و قالب گیری

1. اختلاط مواد: بتن باید طبق طرح اختلاط تأیید شده (شامل افزودنی های بتن مورد نیاز) مخلوط شود .
2. پر کردن قالب: قالب ها در چند لایه پر می شوند (معمولاً سه لایه برای استوانه ها و دو لایه برای مکعب ها).
3. تراکم (Compaction): بتن باید توسط میله تراکم یا ویبراتور استاندارد متراکم شود تا حباب های هوا خارج شده و نمونه ای یکپارچه به دست آید. تراکم ضعیف،عامل اصلی نتایج پایین تر از حد انتظار در آزمایش مقاومت فشاری بتن است .
4. صاف کردن سطح: پس از پر شدن قالب،سطح بتن با یک ماله صاف و تراز می شود.

ب) عمل آوری (Curing) استاندارد

بلافاصله پس از قالب گیری،نمونه ها باید به مدت ۲۴ ساعت در محل یا زیر یک پوشش مرطوب بمانند . سپس آن ها به اتاق یا حوضچه عمل آوری منتقل می شوند که در آن شرایط دما و رطوبت تحت استاندارد مقاومت فشاری بتن (معمولاً دمای ۲۰ درجه سانتی گراد) کنترل می شود .

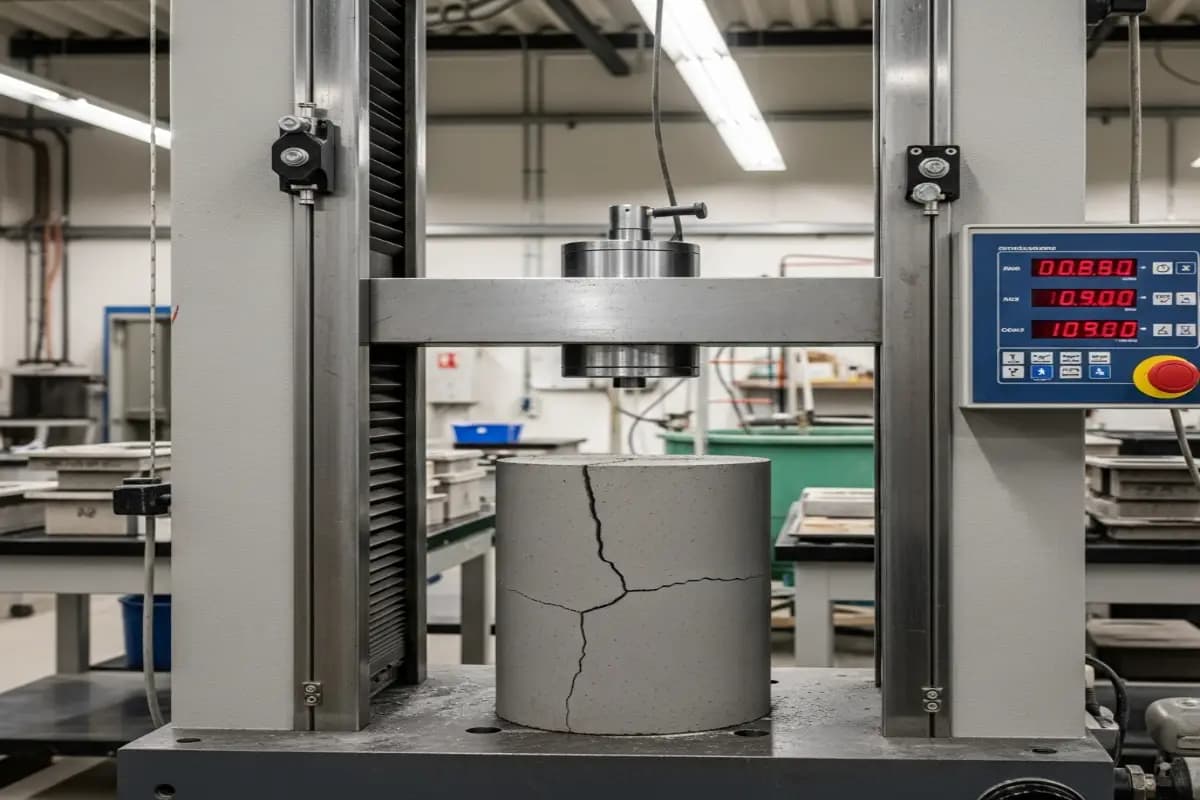

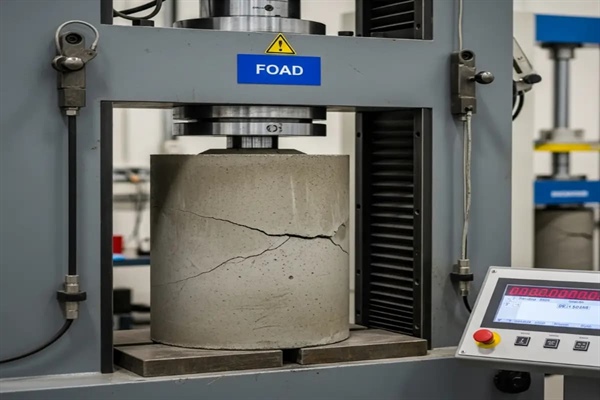

ج) انجام تست فشار و ثبت نتایج

1. آماده سازی سطوح: سطوح نمونه باید کاملاً صاف و عمود بر محور بارگذاری باشد. در مورد نمونه های استوانه ای، استفاده از کپینگ (مانند خمیر گوگردی یا مواد پلیمری) ضروری است تا توزیع بار یکنواخت باشد .
2. قرارگیری در دستگاه: نمونه باید به درستی در مرکز صفحات دستگاه فشار قرار گیرد.
3. اعمال بار: بار باید به طور پیوسته و بدون ضربه با نرخ مشخص شده در استاندارد (مثلاً ۰.۲۵ تا ۰.۵۰ مگاپاسکال بر ثانیه) اعمال شود تا نمونه دچار شکست شود.
4. ثبت نتایج: حداکثر نیروی تحمل شده (P) بر حسب نیوتن یا کیلوگرم نیرو ثبت می شود .

نکات حرفه ای در استفاده از محصولات کلینیک بتن

برای اطمینان از یکپارچگی نمونه هایی که حاوی افزودنی های بتن هستند، باید دقت شود که زمان باز کردن قالب ها متناسب با زمان گیرش بتن باشد. در صورت استفاده از افزودنی های تسریع کننده،می توان زودتر قالب را باز کرد. رعایت این زمان بندی از ترک خوردن سطحی که می تواند در نتایج تست تأثیر بگذارد، جلوگیری می کند.

تفسیر نتایج و کاربردها در کنترل کیفیت

پس از ثبت حداکثر نیروی تحمل شده (P)، مقاومت فشاری (f'c) با تقسیم P بر مساحت سطح مقطع نمونه (A) محاسبه می شود:

$f’c = P / A$

نحوه تحلیل داده ها و مقایسه با مقاومت طراحی

نتایج آزمایش مقاومت فشاری بتن باید به صورت آماری تحلیل شوند . مهم است که:

1. مقاومت میانگین: میانگین نتایج سه نمونه از یک بچ،مقاومت واقعی بتن را نشان می دهد .
2. پذیرش بتن: بتن زمانی پذیرفته می شود که میانگین مقاومت های آزمایشی، بزرگتر یا مساوی مقاومت مشخصه (f'ck) باشد و هیچ نمونه تکی نباید کمتر از ۸۵% مقاومت مشخصه باشد .

در صورت عدم تطابق نتایج با مقاومت طراحی، مهندس موظف به ارزیابی مجدد طرح اختلاط،بررسی فرآیند عمل آوری و در صورت لزوم،انجام تست های غیرمخرب (مانند مغزه گیری) است. در بسیاری از موارد، استفاده ناصحیح از افزودنی های بتن یا نادیده گرفتن دستورالعمل های استاندارد دلیل اصلی شکست است.

اهمیت محصولات آب بندی در دوام بلندمدت

اگرچه آزمایش مقاومت فشاری بتن مقاومت لحظه ای را می سنجد، اما دوام بلندمدت سازه به حفاظت آن در برابر عوامل محیطی بستگی دارد. در پروژه هایی با شرایط خاص (مانند سازه های زیرزمینی،مخازن آب و تونل ها)،استفاده از محصولات کلینیک بتن جهت آب بندی حیاتی است:

• واتر استاپ (Waterstop): برای آب بندی درزهای اجرایی و انبساطی بتن به کار می رود. این محصول تضمین می کند که حتی در صورت جابجایی های کوچک سازه، نفوذ آب صورت نگیرد.
• ماستیک و درزگیر بتن: این مواد برای پر کردن و آب بندی ترک ها و درزهای روی سطح بتن استفاده می شوند و از نفوذ آب و مواد شیمیایی که در طولانی مدت به آرماتورها آسیب زده و باعث کاهش مقاومت نهایی بتن می شوند،جلوگیری می کنند. این اقدامات، مکمل نتایج موفقیت آمیز کنترل کیفیت بتن در مرحله اولیه هستند .

نکات حرفه ای و توصیه ها

برای اطمینان از دستیابی به بالاترین سطح کیفیت در استاندارد آزمایش مقاومت فشاری بتن و به حداکثر رساندن عمر مفید سازه، توصیه های زیر برای مهندسین ضروری است:

۱. انتخاب افزودنی مناسب برای شرایط محیطی

مهندسان باید بر اساس نوع پروژه، شرایط آب و هوایی و نیاز به مقاومت نهایی بتن در زمان مشخص، نوع مناسب افزودنی های بتن را انتخاب کنند.

• در هوای گرم، از افزودنی های دیرگیرکننده برای کنترل زمان گیرش و جلوگیری از افت مقاومت استفاده کنید .
• برای بتن ریزی در ارتفاعات یا سازه هایی که نیاز به مقاومت اولیه بالایی دارند، استفاده از فوق روان کننده های با کیفیت کلینیک بتن برای کاهش W/C ضروری است .

۲. بررسی تاثیر چسب های ساختمانی و صنعتی روی مقاومت نهایی

در تعمیرات سازه ای، استفاده از چسب های ساختمانی و صنعتی نه تنها برای اتصال مکانیکی، بلکه برای انتقال تنش های فشاری و برشی حیاتی است . مطمئن شوید که چسب های اپوکسی یا پلیمری استفاده شده در ترمیم، دارای مقاومت فشاری و کششی بالاتر از بتن موجود باشند تا یکپارچگی ساختار را حفظ کنند .

نحوه تاثیر چسب های ساختمانی و صنعتی بر مقاومت بتن: با ایجاد پیوندی قوی تر از بتن پایه،این چسب ها تضمین می کنند که شکست در اثر بارگذاری، در خود بتن (و نه در سطح اتصال) رخ دهد .

۳. نکات اجرایی برای جلوگیری از خطا در آزمایش

حتی بهترین طرح اختلاط نیز می تواند به دلیل خطاهای اجرایی در روش انجام آزمایش بتن دچار شکست شود:

• کالیبراسیون منظم: دستگاه پرس هیدرولیک باید حداقل سالی یکبار کالیبره شود.
• دقت در کپینگ: سطوح کپینگ شده باید کاملاً صاف و ضخامت آن ها حداقل باشد تا تمرکز تنش ایجاد نشود.
• ثبت دقیق: تمامی اطلاعات مربوط به بچ نامبر، محل نمونه گیری، تاریخ و ساعت بتن ریزی و عمل آوری باید به دقت ثبت شوند تا فرآیند کنترل کیفیت بتن شفاف باشد .

۴. حفاظت از بتن در برابر آب با واتر استاپ و ماستیک

پس از موفقیت در آزمایش مقاومت فشاری بتن، حفاظت از سازه در برابر نفوذ آب باید در اولویت قرار گیرد. استفاده از واتر استاپ در محل های اتصال و استفاده از ماستیک و درزگیر بتن در سطوح، از جمله اقدامات ضروری برای تضمین دوام بتن های حاوی افزودنی های بتن خاص است.

نتیجه گیری

آزمایش مقاومت فشاری بتن سنگ بنای کنترل کیفیت بتن در هر پروژه عمرانی است. رعایت دقیق استاندارد مقاومت فشاری بتن، اعم از ASTM C39 یا ISIRI 229، تنها راه برای قضاوت صحیح درباره کیفیت بتن و تضمین ایمنی سازه است .
