نحوه اتصال واتراستاپهای PVC و بررسی انواع قالبهای رایج
واتراستاپهای PVC یکی از مهمترین اجزای آببندی در سازههای بتنی هستند که نقش حیاتی در جلوگیری از نفوذ آب از درزهای اجرایی و انبساطی ایفا میکنند. برای دستیابی به عملکرد مطلوب، شناخت انواع قالبهای واتراستاپ و نحوه اتصال صحیح آنها ضروری است. در این مقاله، ابتدا انواع رایج قالبهای واتراستاپ را معرفی کرده و سپس روشهای استاندارد اتصال و همپوشانی آنها را بررسی میکنیم.

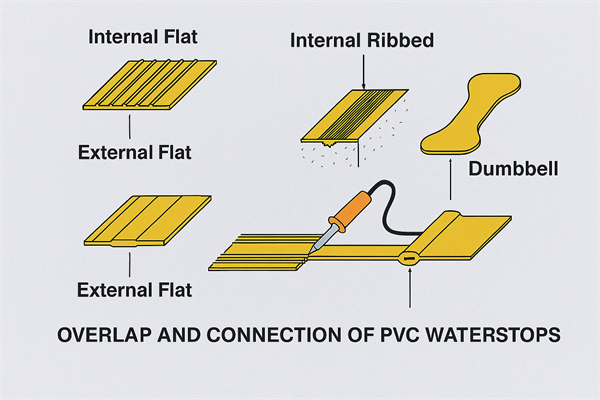

انواع قالبهای واتراستاپ PVC
واتراستاپها بسته به محل نصب و نوع درز به قالبهای مختلفی تقسیم میشوند. در ادامه، پرکاربردترین انواع آنها را معرفی میکنیم:
1. واتراستاپ تخت داخلی
مناسب برای درزهای اجرایی و قطع بتنریزی. نیمی از عرض این واتراستاپ در بتن قدیم و نیمه دیگر در بتن جدید قرار میگیرد. این نوع برای درزهای عمودی و افقی در دیوارها و سقفها کاربرد دارد.
2. واتراستاپ تخت کفی
مناسب برای درزهای انقطاع در کفسازیها. این نوع واتراستاپ بهصورت افقی در کف سازه قرار میگیرد و مانع نفوذ آب از درزهای کف میشود.
3. واتراستاپ حفرهدار داخلی
مناسب برای درزهای انبساطی داخلی. حفره مرکزی این واتراستاپ باید دقیقاً در محل درز قرار گیرد تا در زمان انبساط و انقباض سازه، تنشهای وارده را جذب و کنترل کند.
4. واتراستاپ حفرهدار کفی
مناسب برای آببندی درزهای انبساطی و اجرایی کف سازه. این نوع ترکیبی از عملکرد آببندی و جذب تنش در کفسازیها را ارائه میدهد.
5. واتراستاپ دمبلی
مناسب برای درزهای انبساطی و اجرایی با قدرت کششی بالا. طراحی دمبلی شکل آن باعث افزایش مقاومت مکانیکی و عملکرد بهتر در شرایط سخت میشود.
اصول نصب و اتصال واتراستاپهای PVC
نصب صحیح واتراستاپ تأثیر مستقیمی بر عملکرد آببندی دارد. در ادامه، مراحل و نکات کلیدی نصب و اتصال را مرور میکنیم:
استفاده از گیره واتراستاپ
برای تثبیت واتراستاپ در مقاطع بتنی، از گیرههای مخصوص استفاده میشود. نکات مهم:
-
هرگز واتراستاپ را سوراخ نکنید؛ سوراخکاری باعث تمرکز تنش و پارگی در هنگام بتنریزی میشود.
-
در هر متر طول واتراستاپ، حداقل ۴ عدد گیره بهصورت زیگزاگ در بالا و پایین نوار نصب شود.
-
گیرهها با سیم آرماتوربندی به میلگردها بسته شوند تا واتراستاپ در جای خود ثابت بماند.
روشهای اتصال دو سر واتراستاپ
برای اتصال دو قطعه واتراستاپ، دو روش استاندارد وجود دارد:
1. اتصال حرارتی با هویه الکترونیکی (اتوی واتراستاپ)
-
دو سر واتراستاپ با دستگاه هویه مخصوص گرم میشوند تا به حالت نیمهمذاب برسند.
-
سپس دو سر روی هم قرار گرفته و با فشار مناسب به هم متصل میشوند.
-
پس از سرد شدن، اتصال بهصورت یکپارچه و بدون نشتی خواهد بود.
-
توجه شود که شیارهای واتراستاپ نباید در محل اتصال قرار گیرند.
2. اتصال با چسب صنعتی PVC
-
حدود ۳۰ سانتیمتر از دو سر واتراستاپ بهصورت اورلب (همپوشانی) روی هم قرار میگیرند.
-
سطح تماس با چسب صنعتی PVC آغشته شده و تحت فشار قرار میگیرد.
-
پس ا�� خشک شدن، اتصال مقاوم و آببند حاصل میشود.
نکات اجرایی مهم
-
محل قرارگیری واتراستاپ باید دقیقاً در مرکز درز باشد.
-
در هنگام بتنریزی، از جابجایی واتراستاپ جلوگیری شود.
-
درزهای انبساطی نیاز به واتراستاپهای حفرهدار یا دمبلی دارند تا تنشهای ناشی از تغییرات دما و رطوبت را جذب کنند.
-
کیفیت اتصال و تثبیت واتراستاپ مستقیماً بر عملکرد آببندی تأثیر دارد.
خدمات کلینیک بتن ایران
کلینیک بتن ایران با بهرهگیری از فناوری روز دنیا و خطوط تولید پیشرفته، انواع واتراستاپهای PVC را با کیفیت بالا تولید و عرضه میکند. ویژگیهای برجسته این مجموعه:
-
تولید بیش از 30 نوع قالب مختلف واتراستاپ
-
قابلیت سفارشیسازی ضخامت و عرض واتراستاپها
-
موجودی انبار بالا (حدود 5000 متر از هر عرض)
-
تحویل سریع و پشتیبانی فنی تخصصی
جمعبندی
واتراستاپهای PVC نقش کلیدی در آببندی سازههای بتنی دارند. انتخاب نوع مناسب، نصب اصولی و اتصال استاندارد، تضمینکننده عملکرد مطلوب آنهاست. با رعایت نکات اجرایی و استفاده از محصولات باکیفیت، میتوان از نفوذ آب و آسیبهای ناشی از آن جلوگیری کرد و عمر مفید سازه را افزایش داد.
