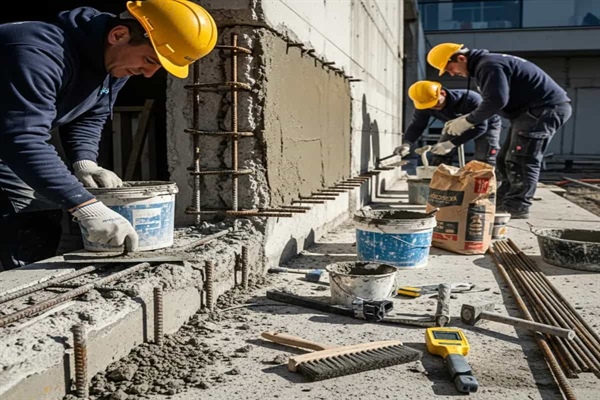

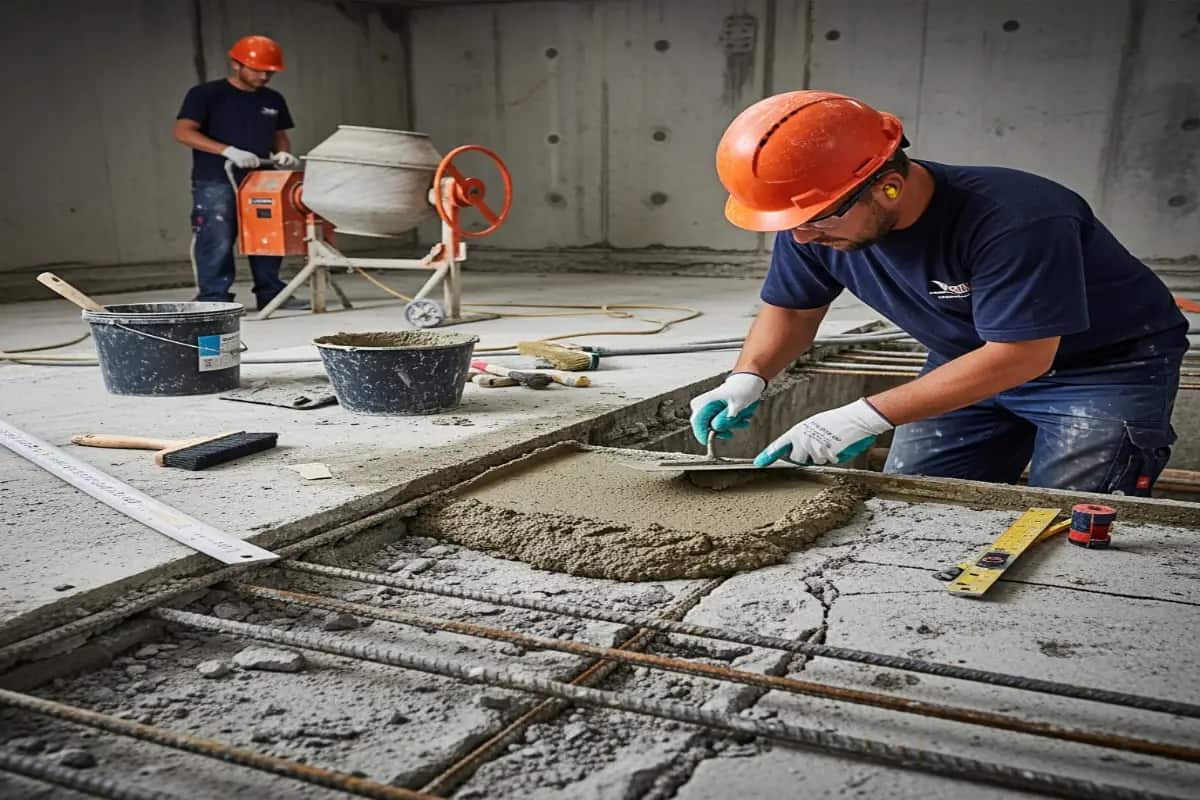

آئین نامه ترمیم بتن براساس استاندارد EN 1504

کلینیک بتن با درک عمیق از اهمیت دوام و نیاز مهندسان ایرانی به یک منبع تخصصی و مرجع،این راهنمای جامع را پیرامون آیین نامه ترمیم بتن EN 1504 تدوین کرده است . استاندارد اروپایی EN 1504،که امروزه به عنوان برجسته ترین معیار جهانی در زمینه تعمیر، حفاظت، و تقویت سازه های بتنی شناخته می شود، رویکردی عملکردمحور و مبتنی بر سیستم را ارائه می دهد که تفاوت بنیادین با روش های سنتی و محلی دارد .

این استاندارد نه تنها کیفیت مواد مورد استفاده را کنترل می کند،بلکه فرآیندهای انتخاب، ارزیابی، و اجرای ترمیم را نیز در ده بخش مجزا تعریف می نماید . هدف ما در کلینیک بتن از ارائه این مقاله، پاسخ به نیاز مهندسان به مرجعی فارسی، دقیق، و قابل استناد است تا پروژه های ترمیم با بالاترین سطح کارایی و دوام به انجام برسند .

استاندارد EN 1504 چیست؟ معرفی استاندارد اروپایی EN 1504

استاندارد EN 1504 چیست؟ این استاندارد مجموعه ای جامع از مقررات اروپایی است که توسط کمیته استانداردسازی اروپا (CEN) تدوین شده و به عنوان معیار اصلی برای محصولات و سیستم های مورد استفاده در تعمیر و حفاظت سازه های بتنی در سراسر اتحادیه اروپا و بسیاری از کشورهای پیشرفته جهان شناخته می شود .

هدف تدوین استاندارد

پیش از EN 1504، صنعت ترمیم بتن عمدتاً بر اساس مشخصات داخلی یا توصیه های عمومی تولیدکنندگان مواد فعالیت می کرد. این امر منجر به عدم یکنواختی،ریسک بالای شکست ترمیم،و عمر مفید پایین تر از انتظار می شد. هدف اصلی از تدوین این استاندارد،ایجاد یک زبان مشترک و مجموعه ای از الزامات عملکردی (Performance Requirements) برای تمام مواد و سیستم هایی بود که با هدف "بازگرداندن،حفظ، و ارتقاء دوام و ظرفیت باربری سازه های بتنی" به کار می روند .

EN 1504 بر دو محور اصلی استوار است:

1. حفاظت: پیشگیری از آسیب های بیشتر (به ویژه خوردگی میلگرد).
2. ترمیم: بازگرداندن مقاومت و یکپارچگی سازه (Structural Integrity).

دامنه کاربرد در سازه های بتنی

دامنه کاربرد استاندارد آیین نامه ترمیم بتن EN 1504 بسیار گسترده است و تقریباً تمام سازه های بتنی، اعم از بتن مسلح و غیرمسلح،را در بر می گیرد . این سازه ها شامل موارد زیر هستند:

• پل ها، تونل ها و زیرساخت های حمل ونقل .
• سازه های دریایی و ساحلی .
• تأسیسات صنعتی،نیروگاه ها و مخازن .
• ساختمان های بلند و سازه های مسکونی آسیب دیده .

این استاندارد به طور مشخص برای محصولات و سیستم هایی طراحی شده که برای تعمیر یا حفاظت سازه هایی که قبلاً آسیب دیده اند یا در معرض خطر تخریب قرار دارند،به کار می روند.

فلسفه ترمیم بتن در استاندارد EN 1504

تفاوت کلیدی EN 1504 با آیین نامه های قدیمی، در رویکرد آن نهفته است . این استاندارد از یک دیدگاه سنتی و مبتنی بر مواد (Material-Based) فاصله گرفته و به سمت یک دیدگاه عملکرد محور (Performance-Based) حرکت کرده است.

رویکرد عملکرد محور (Performance-Based Approach)

به جای دیکته کردن ترکیب شیمیایی دقیق مواد، EN 1504 مجموعه ای از الزامات عملکردی را برای هر نوع ماده تعیین می کند. به عبارت دیگر،مهم نیست که ماده چگونه ساخته شده است؛ مهم این است که پس از اجرا، چه عملکردی را در محیط سرویس از خود نشان دهد.

برای مثال،یک ملات ترمیمی باید در برابر نفوذ کلر،مقاومت چسبندگی (Bond Strength) و مقاومت فشاری مشخصی را ارائه دهد تا بتواند گواهی انطباق با یک کلاس خاص (مثلاً R4) را کسب کند. این رویکرد،نوآوری در تولید مواد را تشویق می کند و تضمین می کند که محصولات مورد استفاده، با هدف خاص پروژه هماهنگ باشند .

تمرکز بر دوام سازه (Durability)

آیین نامه ترمیم بتن EN 1504 ترمیم را صرفاً به عنوان یک اقدام زیبایی یا مقطعی نمی بیند. تمرکز اصلی بر بازگرداندن و افزایش دوام بلندمدت سازه است. یک ترمیم موفق باید طول عمر مورد انتظار سازه را تضمین کند، نه اینکه صرفاً تا چند سال آینده دوام بیاورد.

این استاندارد،آسیب های بتن را ناشی از عوامل تهاجمی (مانند کربناتاسیون، یون های کلر، و حملات شیمیایی) می داند و فرآیند ترمیم را حول خنثی سازی یا مسدود کردن این مکانیسم های تخریب تعریف می کند.

تفاوت نگاه EN 1504 با روش های سنتی

ویژگی	روش های سنتی (Prescriptive)	استاندارد EN 1504 (Performance-Based)
تمرکز اصلی	ترکیب مواد (نسبت های سیمان و ماسه)	عملکرد نهایی و دوام سیستم
انتخاب مواد	بر اساس تجربه یا قیمت	بر اساس نیازهای عملکردی پروژه
کنترل کیفیت	آزمایش های روتین (مقاومت فشاری)	تأیید انطباق با الزامات عملکردی خاص (EN 1504-8)
هدف بلندمدت	پنهان کردن آسیب	افزایش عمر مفید و کنترل مکانیسم تخریب

تقسیم بندی استاندارد EN 1504 (بخش های 1 تا 10)

استاندارد EN 1504 به ده بخش مجزا تقسیم می شود که هر یک به جنبه های خاصی از فرآیند ترمیم یا نوع محصول می پردازند. درک این تقسیم بندی برای هر مهندس درگیر در پروژه های ترمیم بتن،حیاتی است .

بخش	عنوان اصلی	موضوع و کاربرد
EN 1504-1	تعاریف و اصطلاحات	تعریف واژگان تخصصی و مفاهیم اساسی .
EN 1504-2	سیستم های حفاظت سطحی	پوشش ها و غشاهایی که برای جلوگیری از نفوذ آب، مواد شیمیایی و کربناتاسیون استفاده می شوند .
EN 1504-3	ملات های ترمیمی	الزامات عملکردی برای ملات های ترمیمی سازه ای (R4, R3) و غیرسازه ای (R2, R1).
EN 1504-4	چسب های سازه ای	الزامات عملکردی برای چسب هایی که برای اتصال قطعات بتنی یا کاشت میلگرد در مقاطع سازه ای به کار می روند .
EN 1504-5	تزریق ترک ها	الزامات برای سیستم های تزریق (Injection) با هدف آب بندی، بازگرداندن مقاومت، یا هر دو .
EN 1504-6	مهار و کاشت میلگرد	الزامات مواد مورد استفاده برای کاشت میلگرد یا میله های فولادی در سازه.
EN 1504-7	حفاظت میلگردها	الزامات پوشش های محافظت در برابر خوردگی میلگرد (Anti-Corrosion Coatings).
EN 1504-8	کنترل کیفیت و انطباق	سیستم ارزیابی انطباق (Conformity) و کنترل تولید در کارخانه (FPC).
EN 1504-9	اصول ترمیم	ده اصل اساسی که مبنای انتخاب روش و مواد ترمیم هستند . (بخش هسته ای)
EN 1504-10	اجرای کار و کنترل پروژه	دستورالعمل های عملیاتی، مراحل اجرایی و الزامات کنترل کیفیت در محل پروژه.

اصول ترمیم بتن طبق EN 1504-9

مهم ترین بخش استاندارد برای تعیین استراتژی ترمیم، بخش نهم است . این بخش ده اصل اساسی را معرفی می کند که مهندس پروژه باید بر اساس آن، روش و مواد مناسب را انتخاب کند. این ده اصل در سه دسته اصلی جای می گیرند:

1. بازگردانی مقطع سازه (Reinstating the Concrete)

این اصول بر بازگرداندن یکپارچگی فیزیکی و شیمیایی مقطع آسیب دیده متمرکز هستند:

• اصل 3 (بازگردانی مقاومت): استفاده از مواد ترمیمی برای بازیابی ظرفیت باربری مقطع. (ملات های R4 و R3)
• اصل 4 (تقویت سازه ای): افزودن ظرفیت باربری با کاشت میلگرد، صفحات فولادی یا استفاده از پلیمرهای تقویت شده با الیاف (FRP).
• اصل 5 (بازگردانی قلیائیت): استفاده از مواد قلیایی برای خنثی سازی اسیدیته ناشی از کربناتاسیون در مجاورت میلگرد.

2. حفاظت در برابر عوامل تهاجمی (Protection against Aggressive Agents)

این اصول با هدف کنترل نفوذ عوامل مخرب (آب، کلریدها و گازها) به داخل بتن سالم تدوین شده اند:

• اصل 1 (حفاظت در برابر نفوذ): استفاده از پوشش ها (EN 1504-2) یا ملات های با نفوذپذیری بسیار پایین برای جلوگیری از ورود آب و آلاینده ها.
• اصل 2 (کنترل رطوبت): کاهش یا حذف رطوبت در سازه،که پیش شرط بسیاری از فرآیندهای تخریب است.
• اصل 6 (مقاومت شیمیایی): استفاده از پوشش های تخصصی برای محیط های شیمیایی تهاجمی (مانند فاضلاب یا صنایع شیمیایی).

3. حفاظت میلگرد در برابر خوردگی (Corrosion Control)

• اصل 7 (حفاظت فیزیکی/شیمیایی): استفاده از مواد بازدارنده خوردگی یا پوشش های حفاظتی برای میلگرد .
• اصل 8 (کنترل کاتدیک): استفاده از روش های حفاظت کاتدیک برای متوقف کردن فرآیند الکتروشیمیایی خوردگی.
• اصل 9 (کاهش آند): استفاده از بازدارنده های خوردگی یا تغییر محیط الکترولیت بتن.
• اصل 10 (جلوگیری از حرکت): آب بندی ترک ها یا درزهای فعال برای جلوگیری از ورود آب به طور مستقیم به میلگرد.

طبقه بندی مواد ترمیم بتن بر اساس EN 1504

آیین نامه ترمیم بتن EN 1504 محصولات را نه بر اساس نام تجاری، بلکه بر اساس عملکرد و حوزه کاربردشان طبقه بندی می کند. این طبقه بندی شفاف، انتخاب صحیح مواد توسط مهندس را تضمین می کند.

1. ملات های ترمیمی (Repair Mortars) - EN 1504-3

ملات های ترمیمی، که پرکاربردترین محصولات در فرآیند ترمیم هستند، بر اساس عملکرد خود به چهار کلاس تقسیم می شوند:

کلاس	نوع عملکرد	کاربرد اصلی	مثال عملکردی
R1	غیرسازه ای (Non-Structural)	ترمیم های سطحی کوچک، تسطیح سطح.	مقاومت فشاری پایین تر (حدود ۱۰ مگاپاسکال).
R2	غیرسازه ای پیشرفته	ترمیم های عمیق تر غیرسازه ای، پوشش های ضخیم.	چسبندگی و مقاومت سایشی بالاتر از R1.
R3	سازه ای (Structural)	ترمیم های با اهمیت سازه ای متوسط .	ملات های پرایمرخور،مقاومت فشاری ۲۵ مگاپاسکال به بالا.
R4	سازه ای با عملکرد بالا	ترمیم سازه های تحت تنش بالا، محیط های تهاجمی.	مقاومت فشاری بالای ۴۵ مگاپاسکال، مدول الاستیسیته بالا .

2. مواد تزریقی (Injection Materials) - EN 1504-5

این مواد برای پر کردن حفره ها، ترک ها و شکاف ها استفاده می شوند. طبقه بندی آن ها بر اساس هدف تزریق است:

• Ductile Injection: تزریق های انعطاف پذیر (مانند پلی یورتان یا رزین های اکریلیک) با هدف آب بندی (Sealing).
• Rigid Injection: تزریق های سخت (مانند رزین های اپوکسی) با هدف بازگرداندن یکپارچگی سازه ای و انتقال بار.

3. چسب های سازه ای (Structural Adhesives) - EN 1504-4

این بخش به طور خاص به چسب هایی می پردازد که برای اتصال دو سطح بتنی،نصب صفحات تقویتی (مانند کامپوزیت ها) یا کاشت آرماتورها به کار می روند و باید بتوانند تنش های برشی و کششی را انتقال دهند.

کلینیک بتن مجموعه ای کامل از چسب های ساختمانی و صنعتی منطبق با EN 1504-4 را برای پروژه های تقویتی و کاشت میلگرد ارائه می دهد . استفاده از این چسب ها تضمین می کند که اتصال میان بتن قدیمی و مواد جدید، از نظر سازه ای مقاوم و دائمی باشد.

4. پوشش های محافظ سطحی (Surface Protection) - EN 1504-2

این محصولات (مانند پوشش های ضدکربناتاسیون،پوشش های مقاوم به سایش، یا پوشش های آبگریز) به عنوان خط دفاعی نهایی برای جلوگیری از تماس عوامل تهاجمی با بتن به کار می روند . طبقه بندی آن ها بر اساس عملکرد حفاظتی است (کنترل رطوبت، کنترل مقاومت شیمیایی،یا کنترل مقاومت الکتریکی).

جایگاه محصولات آب بندی و درزگیری در EN 1504

اگرچه فرآیندهای ترمیم اغلب روی آسیب های موجود تمرکز دارند، اما استاندارد EN 1504 به شدت بر پیشگیری و کنترل نفوذ تأکید می کند. در اینجا،محصولات آب بندی و درزگیری نقشی محوری ایفا می کنند .

نقش آب بندی در افزایش دوام

اغلب آسیب های بتن مسلح، از جمله خوردگی میلگرد،تنها در حضور همزمان آب و اکسیژن رخ می دهند. اصول ۱ (حفاظت در برابر نفوذ) و ۲ (کنترل رطوبت) از EN 1504-9 مستقیماً به الزام آب بندی اشاره دارند. اگر نتوانیم نفوذ آب را کنترل کنیم،هرگونه ترمیم سازه ای محکوم به شکست زودهنگام است .

کنترل نفوذپذیری از طریق درزگیری و واتر استاپ

ترمیم ترک ها و درزهای انبساطی یا اجرایی (Working Joints) نیازمند موادی است که هم انعطاف پذیری لازم را برای تحمل حرکات سازه داشته باشند و هم به طور کامل مسیر نفوذ آب را مسدود کنند.

نقش افزودنی های بتن در فرآیند ترمیم طبق EN 1504

ترمیم موفقیت آمیز بتن، به چیزی بیش از یک ملات ساده نیاز دارد. مواد ترمیمی باید خواص فیزیکی و شیمیایی خاصی داشته باشند تا با بتن موجود (قدیمی) سازگار بوده و دوام محیط تهاجمی را تحمل کنند . در این میان، افزودنی های بتن نقش تکمیل کننده و تقویت کننده را ایفا می کنند.

بهبود چسبندگی (Adhesion)

یکی از دلایل اصلی شکست ترمیم،ضعف در چسبندگی ملات ترمیمی به سطح بتن قدیمی است. استفاده از چسب های لاتکس (مانند SBR) یا پلیمرهای امولسیونی در ملات،مطابق با الزامات EN 1504-3، مقاومت چسبندگی را به شدت افزایش داده و اطمینان می دهد که ملات ترمیمی به عنوان بخشی جدایی ناپذیر از سازه عمل می کند.

کاهش جمع شدگی (Shrinkage) و ترک خوردگی

جمع شدگی پس از سخت شدن (Shrinkage) عامل اصلی ایجاد ترک در مرز میان بتن قدیمی و ملات جدید است که خود دروازه ای برای نفوذ آب و آغاز خوردگی دوباره است . افزودنی های کاهنده جمع شدگی (Shrinkage Reducing Admixtures) کمک می کنند تا تنش های داخلی به حداقل برسد و پایداری حجمی ملات ترمیمی حفظ شود .

افزایش دوام ملات ترمیمی

در محیط های حاوی کلرید بالا (مانند مناطق ساحلی یا عرشه پل ها)، ملات های ترمیمی باید مقاومت بسیار بالایی در برابر نفوذ یون های کلرید و سولفات داشته باشند. مواد فوق روان کننده (Superplasticizers) و عوامل حباب زا (Air Entraining Agents) با کیفیت بالا می توانند ساختار داخلی ملات را به گونه ای اصلاح کنند که نفوذپذیری به حداقل برسد و مقاومت در برابر یخ زدگی و ذوب شدن افزایش یابد.

مراحل اجرایی ترمیم بتن بر اساس EN 1504-10

بخش دهم استاندارد EN 1504 (اجرای کار در محل) یک فرآیند گام به گام و سیستماتیک را برای تضمین کیفیت اجرای پروژه تعریف می کند.

1. ارزیابی و تشخیص آسیب (Assessment and Diagnosis)

موفقیت هر پروژه ترمیم بتن به ارزیابی دقیق آسیب بستگی دارد. این مرحله شامل موارد زیر است:

• شناسایی علت اصلی تخریب (کربناتاسیون،حملات کلرید، تنش مکانیکی).
• نقشه برداری از نواحی آسیب دیده و تعیین مرزهای ترمیم.
• آزمایش های غیرمخرب (NDT) و مخرب برای تعیین عمق کربناتاسیون و میزان آلودگی کلرید.

2. انتخاب اصول و روش ترمیم (Selecting Principles and Methods)

بر اساس تشخیص (گام ۱) و با رجوع به اصول دهگانه EN 1504-9، مهندس باید روش ترمیم مناسب را انتخاب کند. این روش ها شامل: بازگردانی بتن با ملات (Principle 3)، تزریق (Principle 5)، یا حفاظت سطحی (Principle 1) هستند .

3. انتخاب مواد مطابق استاندارد (Material Selection)

مواد باید بر اساس روش انتخابی و الزامات عملکردی (R-class) انتخاب شوند. در این مرحله، انطباق مواد با بخش های EN 1504-2 تا EN 1504-7، مانند استفاده از ملات R4 برای ترمیم سازه ای، الزامی است .

کلینیک بتن تضمین می کند که تمامی محصولات پیشنهادی، از جمله ملات ها،پرایمرها و پوشش ها، دارای گواهینامه انطباق با استاندارد EN 1504 باشند، که این امر ریسک شکست اجرای پروژه را به حداقل می رساند.

4. آماده سازی سطح (Surface Preparation)

آماده سازی سطح،کلید موفقیت چسبندگی است. استاندارد EN 1504-10 تأکید می کند که سطح باید:

• از هرگونه بتن سست، آلودگی، روغن و غبار پاک شود.
• پروفیل سطح (Surface Profile) مناسبی برای چسبندگی مکانیکی داشته باشد.
• درجه رطوبت مناسب (SSD) قبل از اعمال پرایمر یا ملات فراهم شود.

5. اجرا، کیورینگ و کنترل کیفیت نهایی

اجرا باید بر اساس مشخصات فنی تولیدکننده و مطابق با EN 1504-10 صورت پذیرد. مراحل مهم شامل: استفاده از پرایمرهای حفاظتی میلگرد (EN 1504-7)،اعمال ملات ترمیمی،و از همه مهم تر، کیورینگ مناسب (Curing) برای دستیابی به مقاومت نهایی است. کنترل کیفیت نهایی شامل تست چسبندگی (Pull-off Test) و کنترل ضخامت پوشش های اعمال شده است .

اشتباهات رایج در ترمیم بتن بدون توجه به EN 1504

بسیاری از شکست های ترمیم بتن، نه به دلیل انتخاب روش غلط، بلکه به دلیل نادیده گرفتن الزامات سخت گیرانه استاندارد آیین نامه ترمیم بتن EN 1504 رخ می دهد.

انتخاب نادرست مواد (Material Misuse)

یکی از رایج ترین اشتباهات، استفاده از ملات های ساده یا گچ کاری برای ترمیم مقاطع سازه ای است. ملات های غیرسازه ای (R1/R2) فاقد مقاومت فشاری، مدول الاستیسیته،و مهم تر از همه، مقاومت لازم در برابر نفوذ کلرید هستند. این مواد به زودی ترک خورده و مسیر را برای شروع مجدد خوردگی باز می کنند.

عدم انطباق روش اجرا

نادیده گرفتن اهمیت آماده سازی سطح و کیورینگ،دو عامل اصلی شکست چسبندگی هستند . ترمیم هایی که بدون تمیزکاری مناسب یا کیورینگ کافی انجام می شوند، عمر مفیدی بسیار کوتاه تر از حد انتظار خواهند داشت.

نادیده گرفتن شرایط محیطی

EN 1504 بر انتخاب مواد بر اساس محیط سرویس (Exposure Environment) تأکید دارد . استفاده از یک ملات ترمیمی استاندارد در یک محیط تهاجمی شیمیایی یا دریایی،بدون اعمال پوشش حفاظتی مناسب (EN 1504-2)، به معنای نادیده گرفتن اصول ترمیم است.

مقایسه استاندارد EN 1504 با آیین نامه های دیگر (ACI)

در حالی که EN 1504 معیار اصلی در اروپا و آسیا/خاورمیانه است، آیین نامه های آمریکایی مانند ACI (American Concrete Institute) نیز در سطح جهانی مرجع محسوب می شوند . درک تفاوت های این دو رویکرد برای مهندسان الزامی است .

تفاوت نگاه اروپا و آمریکا

ویژگی	استاندارد EN 1504 (اروپا)	ACI (آمریکا)
تمرکز اصلی	عملکرد محصول و سیستم (Performance)	طراحی مخلوط بتن و دستورالعمل های اجرایی (Prescriptive)
طبقه بندی مواد	بر اساس کلاس های عملکردی (R1 تا R4)	بر اساس خواص ذاتی ملات (Polymer Modified, Fibre Reinforced)
الزام صدور گواهینامه	بسیار سخت گیرانه، با نیاز به تأییدیه شخص ثالث (CE Marking)	کمتر متمرکز بر گواهینامه محصول، بیشتر بر تست های میدانی
اصول راهنما	اصول ۱۰ گانه (EN 1504-9)	توصیه های عملی و فنی (مانند ACI 546R)

مزایا و محدودیت های EN 1504:

• مزایا: شفافیت در انتخاب مواد (می دانید R4 دقیقاً چه عملکردی را باید ارائه دهد)،تضمین دوام بلندمدت از طریق اصول عملکردی،و یکپارچگی سیستمی .
• محدودیت ها: پیچیدگی در گواهینامه و الزامات سخت گیرانه تست مواد، که ممکن است هزینه اولیه پروژه را افزایش دهد.

جمع بندی

در نهایت، موفقیت یک پروژه ترمیم بتن دیگر قابل واگذاری به شانس یا روش های منسوخ نیست. پیروی دقیق از آیین نامه ترمیم بتن EN 1504 یک ضرورت مهندسی برای حفظ و ارتقاء دارایی های زیرساختی است . این استاندارد نه تنها یک دفترچه راهنما برای ترمیم است،بلکه یک فلسفه برای مدیریت دوام سازه ارائه می دهد .
