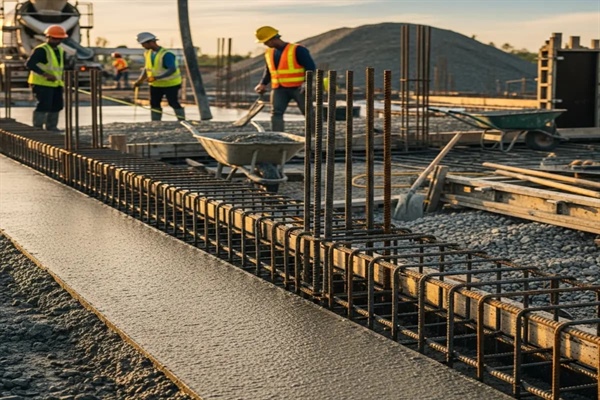

عیار بتن مگر و فونداسیون

نقش حیاتی این دو لایه بتنی، از زیرسازی مناسب بستر گرفته تا تأمین مقاومت فشاری مورد نیاز و حفاظت از آرماتورها، بر کسی پوشیده نیست . با این حال، دستیابی به عملکرد بهینه در هر یک از این اجزا، مستلزم انتخاب دقیق عیار بتن مناسب است. عیار بتن، که معیاری کمی برای سنجش میزان سیمان مورد استفاده در یک متر مکعب بتن است،مستقیماً بر خواص مکانیکی،دوام و نفوذپذیری بتن تأثیر می گذارد.

این مقاله، راهنمای جامعی است برای مهندسان طراح، ناظران،پیمانکاران و دانشجویان مهندسی عمران تا با معیارهای علمی انتخاب عیار بتن مگر و بتن فونداسیون آشنا شوند. ما نه تنها تعاریف فنی و استانداردهای لازم را بررسی می کنیم، بلکه به روش های طراحی اختلاط،استفاده از افزودنی های مناسب و نکات کلیدی اجرایی نیز خواهیم پرداخت.

لازم به ذکر است،دستیابی به طرح اختلاط استاندارد و دوام بالا، نیازمند استفاده از مصالح و افزودنی های بتنی با کیفیت تضمین شده است. کلینیک بتن ایران،با تخصص در زمینه تأمین افزودنی های تخصصی و ارائه مشاوره فنی،همواره در کنار پروژه های ساختمانی برای تضمین کیفیت بتن مگر و بتن سازه ای فونداسیون قرار دارد.

بتن مگر چیست و چه نقشی در فونداسیون دارد؟

بتن مگر (Lean Concrete) که در اصطلاح عمومی به آن بتن کم عیار یا بتن زیرسازی نیز گفته می شود، اولین لایه بتنی است که مستقیماً روی بستر خاکی یا اصلاح شده زمین ریخته می شود. برخلاف بتن سازه ای فونداسیون که وظیفه تحمل بارهای اصلی را دارد، بتن مگر نقشی حمایتی و زیرسازی ایفا می کند .

تعریف بتن مگر (Lean Concrete)

بتن مگر به بتنی گفته می شود که میزان سیمان (عیار) آن نسبت به بتن های سازه ای بسیار کمتر است . این کاهش عیار،سبب کاهش مقاومت فشاری و افزایش کارپذیری آن می شود،که برای هدف اصلی آن یعنی تسطیح، کفایت می کند .

چرا بتن مگر اجرا می شود؟

اجرای بتن मगर در زیر فونداسیون، یک مرحله اجباری و استاندارد در ساخت و ساز به دلایل زیر است:

• ایجاد بستر هموار و تراز: بستر خاکی پس از گودبرداری و تراکم،غالباً دارای ناهمواری ها و فرورفتگی هایی است. بتن مگر یک سطح کاملاً تراز و صاف برای اجرای دقیق آرماتوربندی و قالب بندی فونداسیون اصلی فراهم می کند.
• محافظت از آرماتور: بتن مگر،پوششی محافظ در برابر رطوبت و املاح مضر موجود در خاک ایجاد می کند . این لایه، از تماس مستقیم آرماتورهای فونداسیون با خاک و مواد آلی خورنده جلوگیری کرده و دوام آن ها را تضمین می کند.
• جلوگیری از تماس با خاک: اگر بتن فونداسیون مستقیماً روی خاک ریخته شود،آب موجود در طرح اختلاط بتن به سرعت جذب خاک شده و منجر به کاهش شدید نسبت آب به سیمان (W/C) در لایه های زیرین و عدم هیدراتاسیون کامل سیمان می شود. بتن مگر از این پدیده جلوگیری می کند.
• آماده سازی قالب: اجرای شاقول و تراز قالب های فونداسیون روی بستر مگر به مراتب آسان تر و دقیق تر است.

تفاوت بتن مگر و بتن سازه ای

تفاوت اصلی میان بتن مگر و بتن فونداسیون در هدف، مقاومت و عیار سیمان است:

ویژگی	بتن مگر (Lean Concrete)	بتن فونداسیون (Structural Concrete)
هدف	زیرسازی،تسطیح، حفاظت از آرماتور در برابر خاک	تحمل بارهای سازه، تأمین مقاومت فشاری
عیار سیمان (حدود)	۱۰۰ تا ۲۰۰ کیلوگرم بر متر مکعب	۳۰۰ تا ۴۵۰ کیلوگرم بر متر مکعب
مقاومت فشاری	پایین (C4 تا C10)	بالا (معمولاً C25 و بالاتر)
آرماتوربندی	بدون آرماتور یا با آرماتور سبک (در موارد خاص)	مسلح شده با میلگرد

عیار بتن چیست؟ تعریف و نحوه محاسبه

درک صحیح از مفهوم عیار بتن، هسته اصلی طراحی مخلوط های بتنی، چه برای بتن مگر و چه برای فونداسیون است.

تعریف عیار بتن (kg/m³)

عیار بتن (Cement Content) عبارت است از وزن سیمان مصرفی بر حسب کیلوگرم در واحد حجم (یک متر مکعب) بتن خشک شده . این پارامتر، حیاتی ترین عامل تعیین کننده هزینه، مقاومت و دوام بتن است .

$$ \text{عیار بتن} = \frac{\text{وزن سیمان (کیلوگرم)}}{\text{حجم بتن (متر مکعب)}} $$

به عنوان مثال، بتن مگر با عیار ۱۵۰،به معنای آن است که در هر متر مکعب بتن،۱۵۰ کیلوگرم سیمان مصرف شده است .

رابطه عیار با مقاومت،دوام و کارپذیری

اگرچه عیار بالاتر معمولاً به معنای مقاومت بالاتر است، اما این رابطه باید در کنار نسبت آب به سیمان (W/C) بررسی شود:

1. رابطه با مقاومت: در صورت ثابت ماندن W/C،افزایش عیار سیمان به مقاومت فشاری بیشتری منجر می شود . با این حال، در بتن مگر که هدف اصلی تسطیح است،عیار پایین برای دستیابی به مقاومت های اندک (مانند C4 تا C10) کافی است .
2. رابطه با دوام: سیمان بیشتر (تا یک حد بهینه) به کاهش نفوذپذیری بتن کمک کرده و در نتیجه دوام آن در برابر عوامل خورنده و محیط های تهاجمی افزایش می یابد .
3. رابطه با کارپذیری: عیار بتن مگر به گونه ای انتخاب می شود که کارپذیری بالایی داشته باشد (اسلامپ بالا) تا به راحتی بر روی بستر ریخته و تراز شود. اگرچه می توان با افزودن آب به این کارپذیری رسید،اما راهکار مهندسی استفاده از افزودنی های روان کننده است که توسط کلینیک بتن ایران تأمین می شوند تا بدون کاهش مقاومت، اسلامپ را افزایش دهند.

عیار استاندارد بتن مگر برای فونداسیون (بازه های مهندسی)

انتخاب عیار بتن مگر باید بر اساس ملاحظات اقتصادی و فنی انجام شود. از آنجایی که این بتن باربری نمی کند،صرف هزینه برای عیارهای بسیار بالا غیرضروری است .

بازه پیشنهادی ۱۰۰–۲۰۰ کیلوگرم سیمان برای بتن مگر

به طور عمومی، بازه عیار بتن مگر در اکثر پروژه های ساختمانی بین ۱۰۰ تا ۲۰۰ کیلوگرم سیمان در متر مکعب در نظر گرفته می شود.

• بتن مگر با عیار ۱۰۰–۱۵۰ (استاندارد رایج): این عیار برای شرایط معمول، که خاک بستر نسبتاً خشک است و محیط تهاجمی نیست، کفایت می کند. این بازه، مقاومت فشاری (Fck) در حدود ۴ تا ۷ مگاپاسکال (رده های C4 تا C7) را تأمین می کند و هدف اصلی آن صرفاً تسطیح و جلوگیری از جذب آب بتن فونداسیون توسط خاک است.
• بتن مگر با عیار ۱۵۰–۲۰۰ (شرایط خاص): در پروژه هایی که بستر خاک مرطوب تر است، یا نیاز به یک سطح زیرین با دوام بالاتر وجود دارد،عیار سیمان افزایش داده می شود . این بازه می تواند به مقاومت های رده C10 برسد.

مقاومت فشاری مورد انتظار (C4 تا C10)

مقاومت بتن مگر معمولاً بر اساس رده های مقاومتی پایین تعریف می شود:

رده مقاومتی	مقاومت فشاری مشخصه (نیوتن بر میلی متر مربع)	عیار تقریبی سیمان (کیلوگرم/متر مکعب)
C4	۴ مگاپاسکال	۱۰۰ – ۱۲۰
C7	۷ مگاپاسکال	۱۲۰ – ۱۵۰
C10	۱۰ مگاپاسکال	۱۵۰ – ۲۰۰

در اغلب موارد،بتن مگر با هدف رسیدن به رده C10 یا کمتر طراحی می شود .

شرایطی که نیاز به افزایش عیار داریم

در شرایط زیر،توصیه می شود که مهندس طراح، عیار بتن مگر را افزایش داده یا از افزودنی های تخصصی استفاده کند:

1. خاک مرطوب و زهکشی نامناسب: رطوبت دائم بستر می تواند دوام بتن مگر را کاهش دهد.
2. محیط خورنده (مانند وجود سولفات یا کلرید): در محیط های تهاجمی،افزایش عیار برای کاهش نفوذپذیری و افزایش مقاومت در برابر حملات شیمیایی ضروری است .
3. بارگذاری ویژه: در پروژه های صنعتی یا سوله،گاهی اوقات بتن مگر ضخامت بیشتری داشته و مقاومت نسبی آن در محاسبات لحاظ می شود.
4. استفاده از افزودنی های آب بند: برای دستیابی به بستری که نفوذپذیری بسیار کمی در برابر آب های زیرزمینی داشته باشد،می توان عیار را در بازه ۱۷۰ تا ۲۰۰ نگه داشت و به طور هم زمان از افزودنی های آب بند و ضد آب محصولات کلینیک بتن ایران استفاده کرد . این راهکار،دوام بستر فونداسیون را به شکل چشمگیری افزایش می دهد.

استانداردهای ملی و بین المللی مرتبط با بتن مگر

در طراحی عیار بتن،چه مگر و چه فونداسیون،تبعیت از الزامات استانداردهای داخلی و بین المللی ضروری است .

ACI 318 — الزامات طراحی پی

استاندارد آمریکایی ACI 318 (مقررات ساختمانی برای بتن سازه ای) به طور مستقیم به عیار بتن مگر اشاره نمی کند،اما الزامات کلی برای آماده سازی بستر فونداسیون را بیان می دارد. اهمیت ACI در اینجا، تضمین حفاظت از پوشش بتنی (Cover) میلگردها و جلوگیری از تماس مستقیم بتن سازه ای با خاک است، که وظیفه اصلی بتن مگر است .

Eurocode 2 — دوام و کیفیت بتن

Eurocode 2 تأکید زیادی بر دوام بتن (Durability) بر اساس کلاس های در معرض بودن (Exposure Classes) دارد. اگرچه بتن مگر سازه ای نیست، اما می تواند به عنوان لایه ای کمکی در دوام فونداسیون عمل کند . در محیط های تهاجمی،توجه به حداقل عیار و حداکثر نسبت W/C حتی در بتن زیرسازی نیز اهمیت می یابد تا از نفوذ املاح مضر به فونداسیون اصلی جلوگیری شود .

مقررات ملی ایران — بتن،سیمان و سنگدانه

مبحث ۹ مقررات ملی ساختمان ایران (طراحی و اجرای ساختمان های بتن آرمه) و مبحث ۵ (مصالح و فرآورده های ساختمانی)، مرجع اصلی تعیین کیفیت مواد اولیه (سیمان، سنگدانه) و الزامات طرح اختلاط و کنترل کیفیت هستند. مقررات ملی ساختمان ایران بر این نکته تأکید دارد که مصالح سنگی مورد استفاده در بتن مگر باید مطابق با الزامات فنی باشند و از هرگونه مواد مضر مانند خاک رس و مواد آلی پاک شوند .

طراحی مخلوط بتن مگر

طراحی مخلوط بتن مگر، فرآیندی ساده تر از بتن سازه ای است، اما نباید به صورت تجربی و بدون نظارت انجام شود.

انتخاب نسبت آب به سیمان (W/C)

نسبت آب به سیمان، مهم ترین فاکتور تعیین کننده مقاومت و دوام بتن است.

• W/C بالا در بتن مگر: از آنجایی که هدف بتن مگر، دستیابی به مقاومت بالا نیست، غالباً از نسبت های W/C بالاتری (نزدیک به ۰.۷ یا ۰ .۸) استفاده می شود تا کارپذیری بتن افزایش یابد و به راحتی پخش و تسطیح شود.
• مشکلات W/C بالا و راه حل: نسبت W/C بالا منجر به کاهش مقاومت و افزایش نفوذپذیری می شود. اگرچه در بتن مگر مقاومت کمتری لازم است، اما نفوذپذیری بالا همچنان مطلوب نیست. راه حل مهندسی این است که به جای افزایش آب، از افزودنی های روان کننده بتن (Superplasticizers) استفاده شود .
• محصولات کلینیک بتن ایران شامل انواع روان کننده های فوق کاهنده آب هستند که کارپذیری بتن مگر را به شدت افزایش می دهند و اجازه می دهند بتن با عیار ۱۵۰ و اسلامپ بالا، همچنان از ساختار و دوام بهتری برخوردار باشد.

انتخاب سنگدانه مناسب

سنگدانه ها در بتن مگر باید کاملاً تمیز، عاری از مواد آلی، خاک رس و مواد مضر باشند و دارای دانه بندی مناسب باشند تا از جداشدگی (Segregation) در حین ریختن جلوگیری شود . استفاده از سنگدانه های نامرغوب در بتن مگر، می تواند بستر ناپایدار و سست ایجاد کند که در نهایت به زیرسازی فونداسیون آسیب می رساند.

طرح اختلاط نمونه برای بتن مگر ۱5۰ کیلوگرمی

طرح اختلاط باید توسط آزمایشگاه یا مهندس ناظر تأیید شود . برای مثال،یک طرح اختلاط بتن مگر با عیار ۱۵۰ کیلوگرم،نسبت شن و ماسه و آب آن به گونه ای تنظیم می شود که مقاومت لازم (C7) را تأمین کند و به کارپذیری (اسلامپ) مورد نظر جهت تسطیح کامل برسد. مقدار سنگدانه معمولاً نسبت به بتن های سازه ای کمی بیشتر است تا مصرف سیمان به حداقل برسد.

افزودنی های مناسب برای بتن مگر — محصولات کلینیک بتن ایران

اگرچه بتن مگر یک بتن کم عیار است، اما در پروژه های حرفه ای،استفاده از افزودنی ها برای بهبود خواص بتن مگر و افزایش ضریب اطمینان فونداسیون،امری استاندارد محسوب می شود . کلینیک بتن ایران ارائه دهنده تخصصی این افزودنی ها است:

روان کننده ها برای بهبود اسلامپ بدون افزایش آب

همانطور که ذکر شد، برای جلوگیری از جذب آب توسط خاک و کاهش مقاومت، مهندسان به دنبال افزایش کارپذیری بدون افزایش W/C هستند.

• افزودنی های روان کننده بتن (محصولات کلینیک بتن ایران) با پراکنده کردن ذرات سیمان، کارپذیری بتن مگر را به حد مطلوب برای تسطیح می رسانند،در حالی که نفوذپذیری و مقاومت آن را در سطح مورد انتظار حفظ می کنند.

میکروسیلیکا برای کاهش نفوذپذیری بستر

در شرایطی که بستر خاک دارای رطوبت دائمی بالایی است، یا سطح آب های زیرزمینی بالاست، افزودن میکروسیلیکا یا سایر مواد پوزولانی به بتن مگر (در عیارهای بالاتر) می تواند چگالی بتن را افزایش داده و نفوذپذیری آن را به حداقل برساند . این امر، یک لایه محافظ بسیار قدرتمند در برابر فونداسیون ایجاد می کند.

افزودنی هوازا برای شرایط یخبندان

در مناطق سردسیر که بتن مگر ممکن است در معرض چرخه انجماد و ذوب قرار گیرد (پیش از اجرای فونداسیون یا در طول عمر سازه)،استفاده از افزودنی های هوازا (Air Entraining Admixtures) ضروری است. این مواد حباب های هوا را در بتن ایجاد کرده و مقاومت آن را در برابر یخ زدگی بهبود می بخشند .

افزودنی های آب بند برای فونداسیون های مرطوب

اگر پروژه در زمین های بسیار مرطوب یا با سطح آب زیرزمینی بالایی اجرا می شود، می توان با استفاده از افزودنی های ضد آب مایع یا پودری در طرح اختلاط بتن مگر، یک سد ضد رطوبت در زیر فونداسیون ایجاد کرد. این مواد، که به عنوان بخشی از سبد محصولات کلینیک بتن ایران عرضه می شوند، برای تضمین خشکی و دوام فونداسیون سازه حیاتی هستند.

چرا انتخاب محصولات کلینیک بتن ایران اهمیت دارد؟

انتخاب افزودنی های استاندارد و با کیفیت از یک مرجع معتبر، مانند کلینیک بتن ایران، چند مزیت کلیدی دارد:

1. تضمین استاندارد و کیفیت: محصولات بر اساس استانداردهای ACI،EN و استانداردهای ملی تولید می شوند.
2. مشاوره تخصصی: تیم مهندسی کلینیک بتن ایران می تواند در زمینه طراحی اختلاط بهینه بتن مگر با در نظر گرفتن شرایط محیطی پروژه،مشاوره تخصصی ارائه دهد.
3. بهینه سازی اقتصادی: استفاده بهینه از افزودنی ها می تواند در عین حفظ کیفیت،به کاهش مصرف سیمان در بتن مگر و صرفه جویی اقتصادی کمک کند .

نکات اجرایی بتن مگر

اجرای صحیح بتن مگر به اندازه طراحی آن اهمیت دارد . ضخامت بتن مگر،ضریب اطمینان فونداسیون را افزایش می دهد .

آماده سازی بستر خاک (تراکم، زهکشی،اصلاح سطح)

قبل از ریختن بتن مگر، بستر خاک باید کاملاً متراکم،تراز و تمیز باشد. در صورت وجود آب های زیرزمینی یا رطوبت بالا،باید عملیات زهکشی موقت یا دائم انجام شود تا بتن مگر در شرایط مطلوب اجرا گردد . هرگونه خاک سست یا مواد آلی باید از سطح کار برداشته شود .

ضخامت مناسب بتن مگر (۵ تا ۱۵ سانتی متر)

ضخامت استاندارد بتن مگر معمولاً بین ۵ تا ۱۰ سانتی متر است .

• ۵ سانتی متر: حداقل ضخامت برای تسطیح در خاک های سفت و شرایط خشک.
• ۱۰ تا ۱۵ سانتی متر: ضخامت متداول در اغلب پروژه ها و زمانی که نیاز به پوشش بهتر بستر قالب بندی و حفاظت در برابر خاک های مرطوب تر داریم.

روش دقیق اجرا و پرداخت سطح

بتن مگر باید در یک مرحله و به طور پیوسته ریخته شود و به سرعت توسط کارگران ماهر و با استفاده از شمشه و ماله به سطح صاف و تراز رسانده شود . دقت در اجرای تراز بتن مگر،خطای قالب بندی فونداسیون اصلی را کاهش می دهد.

عمل آوری بتن مگر (Curing) — چرا مهم است؟

اغلب پیمانکاران،به عمل آوری بتن مگر توجه نمی کنند، با این فرض که مقاومت آن مهم نیست . این یک اشتباه بزرگ است. عمل آوری (نگهداری رطوبتی) صحیح بتن مگر، به سیمان اجازه می دهد تا هیدراتاسیون کامل را انجام دهد و از ترک خوردگی های زودرس ناشی از خشک شدن سریع جلوگیری شود. عمل آوری باید حداقل ۲ تا ۳ روز پس از ریختن بتن مگر انجام شود (با استفاده از پاشش آب یا پوشش پلاستیکی).

کنترل کیفیت و آزمایش های ضروری

حتی بتن کم عیار مگر نیز باید تحت کنترل کیفیت و آزمایش های مشخصی قرار گیرد تا از رسیدن به حداقل مقاومت و دوام مورد انتظار اطمینان حاصل شود.

آزمون مقاومت فشاری ۷ و ۲۸ روزه

برای تأیید عیار و طرح اختلاط،نمونه هایی از بتن مگر گرفته شده و تحت آزمایش مقاومت فشاری قرار می گیرند. اگرچه انتظار مقاومت بالا نیست، اما باید مقاومت مشخصه طرح (مثلاً C7 یا C10) را در ۲۸ روز تأمین کند. این آزمون ها، نظارت دقیق پیمانکار و ناظر را تضمین می کند.

آزمایش اسلامپ

آزمایش اسلامپ (Slump Test) برای ارزیابی کارپذیری بتن مگر ضروری است . کارپذیری باید در محدوده ای باشد که پخش کردن بتن را آسان کند (اسلامپ بالا)، اما نه آنقدر زیاد که منجر به جداشدگی سنگدانه ها (Segregation) شود .

کنترل دانه بندی و تمیزی سنگدانه

قبل از اختلاط،مصالح سنگی باید توسط آزمایشگاه تأیید شوند تا عاری از مواد مضر باشند. تمیزی و کیفیت سنگدانه ها در بتن مگر، نفوذپذیری بستر را کنترل می کند .

مستندسازی و تأیید ناظر

تمام مراحل آماده سازی بستر، مشخصات طرح اختلاط (شامل استفاده از افزودنی ها)،نتایج اسلامپ و نتایج آزمون های مقاومت فشاری بتن مگر،باید مستند شده و توسط مهندس ناظر پروژه تأیید شود .

جدول خلاصه عیار بتن مگر در پروژه های مختلف (پیشنهادی مهندسی)

نوع پروژه	شرایط محیطی بستر	عیار پیشنهادی (kg/m³)	رده مقاومتی	ملاحظات افزودنی
مسکونی معمولی	بستر خشک، غیرتهاجمی	۱۲۰ – ۱۵۰	C7	روان کننده (برای کارپذیری)
سازه های مرتفع/سنگین	بستر با رطوبت متوسط	۱۵۰ – ۱۷۰	C10	روان کننده، افزودنی های آب بند (به توصیه کلینیک بتن ایران)
صنعتی/مخازن	بستر تهاجمی (سولفات/کلرید)	۱۷۰ – ۲۰۰	C10+	ضد سولفات، میکروسیلیکا، روان کننده
مناطق سردسیر	بستر در معرض یخبندان	۱۵۰ – ۱۸۰	C10	افزودنی هوازا (Air Entrainer)

نتیجه گیری

عیار بتن مگر و فونداسیون،دو پارامتر کلیدی در تعیین کیفیت، دوام و طول عمر سازه هستند. در حالی که بتن فونداسیون نیازمند عیار بالا برای تأمین مقاومت سازه ای است،بتن مگر با عیار پایین تر (معمولاً ۱۲۰ تا ۱۵۰ کیلوگرم بر متر مکعب) نقشی حمایتی، تسطیح کننده و حفاظتی دارد . انتخاب عیار مناسب برای بتن مگر، نه تنها یک اقدام اقتصادی است،بلکه یک گام مهندسی برای افزایش ضریب اطمینان فونداسیون در برابر عوامل محیطی و جذب آب توسط خاک محسوب می شود.

تأکید می شود که در طراحی و اجرای هر دو نوع بتن، استفاده از طرح اختلاط مورد تأیید و مصالح استاندارد، به ویژه افزودنی های بتنی،حیاتی است . پیمانکاران و مهندسان می توانند جهت اطمینان از کیفیت نهایی و دوام بستر فونداسیون،برای تأمین افزودنی های تخصصی نظیر روان کننده ها، آب بندها و مواد هوازا، از مشاوره و محصولات تضمین شده کلینیک بتن ایران بهره مند شوند.
