ما در کلینیک بتن، با اتکا به دانش فنی روز و ارائه راهکارهای استاندارد بین المللی، فرآیند روش ترمیم ترک استخر و آب بندی مجدد آن را به یک فرآیند مهندسی دقیق تبدیل کرده ایم . این مقاله، به عنوان یک راهنمای تخصصی، به بررسی دلایل ایجاد ترک، طبقه بندی آن ها و معرفی کارآمدترین روش های ترمیم و آب بندی استخر بتنی می پردازد تا اطمینان حاصل شود که سازه شما برای سال ها، عملکردی بی نقص خواهد داشت.
اهمیت آب بندی صحیح و مشکلات رایج ناشی از ترک
آب بندی صحیح استخر،ستون اصلی دوام و پایداری آن محسوب می شود. یک استخر در طول عمر خود در معرض فشار هیدرواستاتیک دائمی،تنش های حرارتی، شیمیایی و مکانیکی قرار دارد. کوچک ترین نقص در سیستم آب بندی یا ایجاد یک ترک مویی،می تواند منجر به نشت قابل توجهی شود که مشکلات زیر را به همراه دارد:
- کاهش دوام سازه: نفوذ آب حاوی مواد شیمیایی به آرماتورها، فرآیند خوردگی را آغاز کرده و به سرعت به تخریب بتن و کاهش عمر مفید استخر منجر می شود.
- افزایش هزینه های بهره برداری: نیاز به پر کردن مکرر آب استخر و افزایش مصرف انرژی برای گرمایش.
- آسیب به محیط اطراف: نشت آب زیرزمینی می تواند به نشست خاک و آسیب به تأسیسات یا سازه های مجاور استخر بیانجامد .
ترک استخر چیست و چرا ایجاد می شود؟
ترک در استخر بتنی، گسیختگی یا جدایش در ساختار بتن است که راهی برای نفوذ آب ایجاد می کند . برای انتخاب روش ترمیم ترک استخر، ابتدا باید ریشه مشکل را درک کرد . دلایل اصلی ایجاد ترک در بتن استخر را می توان به چند دسته تقسیم کرد:
دلایل اصلی ایجاد ترک:
۱ . نشست و حرکت سازه (Structural Settlement)
استخرها سازه های سنگینی هستند که بر روی بستر خاکی قرار می گیرند . اگر بستر زیرین به درستی متراکم نشده باشد یا تغییرات رطوبتی قابل توجهی در آن رخ دهد،نشست های ناهمگون ایجاد می شود که بزرگترین عامل ترک های سازه ای هستند.
۲ . انبساط و انقباض حرارتی و رطوبتی
بتن به تغییرات دما بسیار حساس است. اختلاف دمای زیاد بین روز و شب یا فصل های مختلف، باعث انبساط و انقباض بتن می شود . اگر درزهای انبساط (Expansion Joints) به درستی اجرا نشده باشند،تنش های داخلی منجر به ایجاد ترک های حرارتی می شوند.
۳. ضعف در اجرای بتن و عمل آوری
نسبت آب به سیمان بالا، ویبره نشدن صحیح بتن،یا عمل آوری ضعیف (به ویژه در ساعات اولیه)،باعث می شود بتن نهایی دارای مقاومت کششی و فشاری پایین و مستعد ترک خوردگی جمع شدگی (Shrinkage Cracks) باشد .
۴ . اجرای نادرست کف سازی صنعتی و لایه های زیرین
در پروژه های بزرگ یا استخرهای صنعتی،اجرای دقیق لایه های زیرین و رویه بسیار حیاتی است . عدم توجه به توزیع بار و ضخامت استاندارد در کف سازی صنعتی می تواند به تمرکز تنش ها و ایجاد ترک های ثانویه در سازه بتنی اصلی بیانجامد . انتخاب صحیح مواد و متریال در این مرحله، تضمین کننده پایداری طولانی مدت استخر است.
۵. ضعف در گروت و مواد ثابت سازی
در نقاط حساس مانند محل عبور لوله ها، نصب اسکیمرها، یا اتصال پمپ ها، از گروت و مواد ثابت سازی برای پر کردن فضای خالی و تثبیت تجهیزات استفاده می شود. اگر این مواد دارای کیفیت پایین باشند یا به درستی اجرا نشوند، در این نقاط تنش های برشی ایجاد شده و ترک های نشت دهنده به وجود می آیند.
تفاوت ترک سازه ای و ترک سطحی
تشخیص نوع ترک، کلید موفقیت در انتخاب روش ترمیم ترک استخر است:
| نوع ترک |
ویژگی ها |
اهمیت ترمیم |
| ترک سطحی (مویی) |
عرض کمتر از 0.3 میلی متر، اغلب ناشی از جمع شدگی بتن . |
نفوذ رطوبت، تخریب لایه آب بندی سطحی . |
| ترک سازه ای (فعال) |
عرض متغیر و بیشتر از 0.3 میلی متر،ادامه دار، ناشی از حرکت سازه . |
تهدید مستقیم پایداری سازه و نشت شدید آب . |
انواع ترک در استخرهای بتنی و لزوم شناسایی دقیق
ترک ها نه تنها از نظر عرض، بلکه از نظر عملکرد و زمان فعالیت نیز طبقه بندی می شوند. این طبقه بندی مستقیماً بر انتخاب روش ترمیم ترک استخر تأثیر می گذارد.
۱ . ترک مویی (Hairline Cracks)
این ترک ها سطحی بوده و معمولاً ناشی از جمع شدگی پلاستیک بتن یا عمل آوری ضعیف هستند. اگرچه این ترک ها از نظر سازه ای خطرناک نیستند، اما می توانند مسیرهایی را برای نفوذ آب ایجاد کرده و نیاز به آب بندی سطحی دارند .
۲ . ترک فعال (Active Cracks)
ترک فعال به ترکی گفته می شود که با گذشت زمان،عرض یا طول آن تغییر می کند. این تغییرات ناشی از حرکت های سازه ای (نشست، لرزش) یا تنش های حرارتی مداوم است. ترمیم این نوع ترک ها نیازمند استفاده از مواد الاستیک (مانند رزین های تزریقی انعطاف پذیر) است که بتوانند حرکت سازه را تحمل کنند .
۳ . ترک غیر فعال (Dormant Cracks)
ترک غیر فعال ترکی است که حرکت آن متوقف شده و عرض آن ثابت باقی می ماند . این ترک ها معمولاً پس از پایان دوره نشست سازه یا تثبیت دما رخ می دهند و می توان آن ها را با روش های صلب (مانند ملات های ترمیمی و گروت اپوکسی) ترمیم کرد .
۴. ترک های نفوذی و سازه ای
این ترک ها اغلب از عمق بتن نشأت گرفته و تا سطح امتداد می یابند و عامل اصلی نشت آب استخر هستند . برای ترمیم این نوع ترک ها نیاز به نفوذ عمقی مواد ترمیم کننده به درون ترک و ایجاد یک سد ضدآب در کل ضخامت بتن است .
روش های تخصصی ترمیم ترک استخر
انتخاب روش ترمیم ترک استخر کاملاً وابسته به نوع،عرض، عمق و وضعیت فعالیت ترک است. در پروژه های تخصصی، از تلفیقی از روش ها برای دستیابی به آب بندی کامل استفاده می شود .
۱. ترمیم ترک با رزین تزریقی (Injection Repair)
تزریق رزین، کارآمدترین و تخصصی ترین روش ترمیم ترک استخر،به ویژه برای ترک های فعال، سازه ای و نفوذی است. این روش شامل تزریق مواد رزینی با فشار بالا به عمق ترک است .
مراحل تزریق:
- نصب پکرها: در طول مسیر ترک، پکرها (نازل های تزریق) با فواصل منظم نصب می شوند.
- آب بندی سطحی: سطح ترک با استفاده از ملات اپوکسی یا سریع گیر موقتاً آب بندی می شود تا رزین از سطح خارج نشود .
- تزریق: رزین از طریق پکرها به داخل ترک تزریق می شود.
- رزین پلی اورتان (PU): این رزین ها الاستیک هستند و در مواجهه با رطوبت منبسط می شوند، بنابراین برای آب بندی ترک های نشت دهنده آب و ترک های فعال ایده آل هستند.
- رزین اپوکسی (Epoxy): این رزین ها استحکام بسیار بالایی دارند و برای ترمیم ترک های غیر فعال که نیاز به بازگرداندن یکپارچگی سازه ای دارند،به کار می روند.

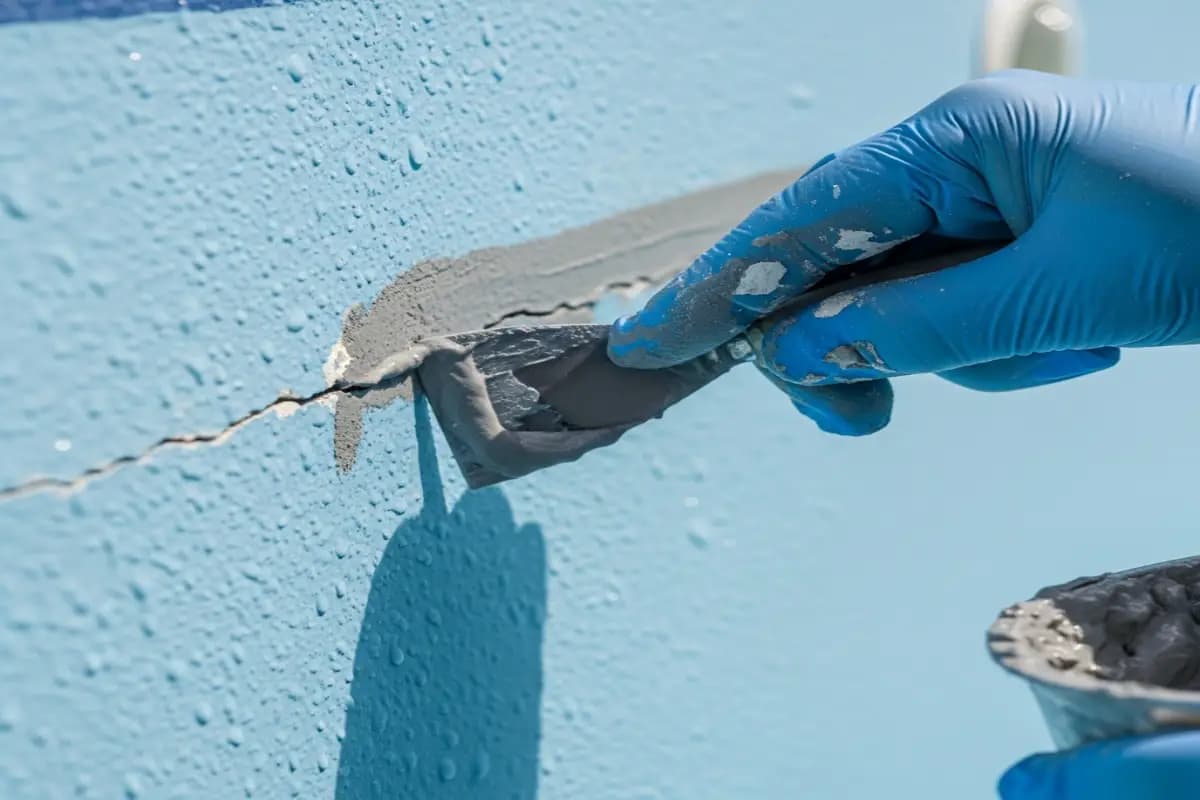

۲ . ترمیم ترک با ملات ترمیمی و دوغاب
برای ترک های عریض تر (بیش از 3 میلی متر) یا مناطقی که تخریب بتن رخ داده است،از ملات ترمیمی بتن استفاده می شود. این روش برای ترمیم موضعی آسیب ها و آب بندی های سطحی مناسب است .
- آماده سازی: ابتدا ترک به شکل V یا U باز می شود.
- ترمیم: از ملات ترمیمی بتن بر پایه سیمان اصلاح شده با پلیمر یا اپوکسی برای پر کردن فضای ایجاد شده استفاده می شود. این ملات ها دارای خاصیت ضدآب و چسبندگی بالا هستند.
۳. استفاده از گروت و مواد ثابت سازی در نقاط ضعف
یکی از نقاط حساس در آب بندی استخرها، محل اتصالات لوله ها یا اتصال بدنه بتنی به فونداسیون است. در این نقاط،فضای خالی باید با دقت پر شده و تثبیت شود. استفاده از گروت و مواد ثابت سازی تخصصی، مانند گروت های اپوکسی یا سیمانی بدون انقباض،ضروری است.
گروت و مواد ثابت سازی تضمین می کند که تمامی منافذ و شکاف های عمیق اطراف تجهیزات به طور کامل پر شده و در برابر فشارهای هیدرواستاتیک مقاوم باشند. انتخاب گروت با خصوصیات ضدآب، بخش جدایی ناپذیری از روش ترمیم ترک استخر در نواحی تأسیساتی است.
روش های اصولی آب بندی استخر: دستیابی به پایداری بلندمدت
ترمیم ترک تنها نیمی از فرآیند است؛ آب بندی کلی استخر پس از ترمیم، تضمین کننده دوام پروژه خواهد بود. آب بندی استخر به صورت تخصصی به سه روش اصلی تقسیم می شود که اغلب به صورت ترکیبی اجرا می شوند .
۱. آب بندی سطحی (Surface Waterproofing)
این روش شامل اعمال یک لایه محافظ و ضدآب بر روی سطح داخلی استخر است. این لایه ها معمولاً انعطاف پذیر بوده و می توانند حرکات جزئی سازه را تحمل کنند .
- پوشش های سیمانی پلیمری (Polymer Modified Cementitious Coatings): این مواد شامل سیمان و مواد پلیمری مایع هستند که پس از اختلاط، یک غشای ضدآب محکم ایجاد می کنند. این پوشش ها برای مقابله با فشار مثبت آب (فشار از سمت داخل استخر) بسیار کارآمد هستند.
- غشاهای مایع الاستومری (Liquid Applied Membranes): این محصولات کشسانی بسیار بالایی داشته و برای استخرهایی که در معرض حرکات زیاد قرار دارند، مناسبند.
۲. آب بندی نفوذی (Crystalline Waterproofing)
این روش به جای ایجاد یک سد فیزیکی، ساختار بتن را از درون ضدآب می کند . محصولات آب بند کننده های بتن کریستالی حاوی مواد شیمیایی فعالی هستند که با رطوبت و آهک آزاد در بتن واکنش نشان داده و کریستال های نامحلولی را در داخل منافذ و کاپیلارها ایجاد می کنند .
این کریستال ها نفوذ آب را متوقف کرده و ترک های مویی تا عرض مشخصی را به صورت خودکار ترمیم می کنند. استفاده از محصولات آب بند کننده های بتن نفوذی، یک لایه دفاعی دائمی ایجاد می کند که حتی اگر پوشش سطحی آسیب ببیند،بتن همچنان ضدآب باقی می ماند .
۳ . آب بندی ترکیبی (Combined System)
در پروژه های عمرانی با استاندارد بالا،معمولاً از ترکیب هر دو روش سطحی و نفوذی استفاده می شود. ابتدا، محصولات آب بند کننده های بتن کریستالی به منظور ضدآب کردن داخلی بتن اعمال می شوند . سپس، یک لایه پوشش پلیمری سیمانی برای محافظت در برابر مواد شیمیایی و کلر و افزایش الاستیسیته سطح نهایی، اجرا می شود.
نقش محصولات آب بند کننده های بتن و پوشش نهایی
انتخاب مواد با کیفیت حیاتی است . محصولات آب بند کننده های بتن که توسط کلینیک بتن ارائه می شوند، بر اساس دانش فنی و مقاومت در برابر کلر و مواد شیمیایی آب استخر انتخاب شده اند. اطمینان از سازگاری این محصولات با بتن موجود و رعایت دقیق دستورالعمل های اجرایی،تضمین کننده موفقیت آب بندی استخر است.
پوشش نهایی با رنگ های ساختمانی و صنعتی
پس از انجام موفقیت آمیز روش ترمیم ترک استخر و آب بندی کامل،مرحله نهایی اعمال پوشش محافظ و زیبایی است. استفاده از رنگ های ساختمانی و صنعتی تخصصی که مقاوم در برابر اشعه UV،کلر و جلبک باشند، ضروری است. این رنگ ها نه تنها ظاهر استخر را بهبود می بخشند، بلکه یک لایه محافظ اضافی در برابر فرسایش شیمیایی و مکانیکی ایجاد می کنند و دوام سیستم آب بندی را به میزان قابل توجهی افزایش می دهند. انتخاب رنگ های ساختمانی و صنعتی با پایه اپوکسی یا پلی اورتان برای استخر، استقامت بی نظیری در محیط آبی فراهم می آورد.
الزامات اجرایی و نکات طلایی پیش و پس از آب بندی استخر
اجرای موفق روش ترمیم ترک استخر به دقت در جزئیات وابسته است. پیمانکاران و مهندسان باید نکات زیر را قبل، حین و بعد از عملیات ترمیم رعایت کنند .
۱. آماده سازی سطح بتن (Surface Preparation)
آماده سازی صحیح،مهم ترین عامل در موفقیت آب بندی است. هرگونه آلودگی، چربی، رنگ قدیمی یا بتن سست باید از سطح زدوده شود .
- تمیزکاری مکانیکی: استفاده از واترجت پرفشار یا ساب زنی برای ایجاد سطح متخلخل و خشن (Profile) که چسبندگی مواد ترمیمی و آب بند را افزایش می دهد.
- اشباع سطح (SSD): برای بسیاری از ملات های ترمیمی و پوشش های سیمانی،لازم است سطح بتن قبل از اجرا تا حد اشباع سطحی مرطوب شود تا آب بتن توسط مواد ترمیمی جذب نشود و عمل آوری به درستی صورت گیرد .
۲. تست نشتی قبل از بهره برداری
پس از اتمام فرآیند ترمیم و آب بندی استخر، تست نهایی نشتی (Leak Test) باید انجام شود .
- پر کردن و پایش: استخر باید پر شود و سطح آب به مدت حداقل 7 تا 10 روز به صورت روزانه پایش شود. هرگونه کاهش سطح آب غیر از تبخیر طبیعی (که باید محاسبه شود)،نشان دهنده نقص در سیستم ترمیم است.
۳. نگهداری و افزایش عمر آب بندی
- کنترل کیفیت آب: حفظ تعادل pH و سطح کلر در محدوده های استاندارد، از تخریب شیمیایی زودهنگام لایه های آب بند و رنگ های محافظ جلوگیری می کند.
- ترمیم موضعی سریع: در صورت مشاهده آسیب های موضعی (مانند ترک های جدید مویی)، باید بلافاصله با مواد مناسب از جمله گروت و مواد ثابت سازی یا ملات های ترمیمی، اقدامات پیشگیرانه انجام شود .
۴ . انتخاب مواد مناسب از برندهای معتبر
موفقیت در روش ترمیم ترک استخر و آب بندی، وابستگی مستقیم به کیفیت مواد دارد. کلینیک بتن با ارائه مشاوره و محصولات استاندارد،اطمینان می دهد که پیمانکاران به بهترین محصولات آب بند کننده های بتن، ملات های ترمیمی و گروت و مواد ثابت سازی دسترسی دارند . استفاده از مواد نامرغوب می تواند منجر به هزینه های سنگین و ترمیم مجدد در آینده نزدیک شود.
جمع بندی
ترمیم ترک و آب بندی استخر یک فرآیند ساده نیست، بلکه یک عملیات مهندسی دقیق است که نیازمند دانش تخصصی در تشخیص نوع ترک و انتخاب متریال مناسب می باشد. بی توجهی به عوامل اصلی ترک خوردگی و استفاده از روش های غیر استاندارد، نه تنها مشکل را حل نمی کند، بلکه اجرای ترمیم های بعدی را دشوارتر می سازد.
