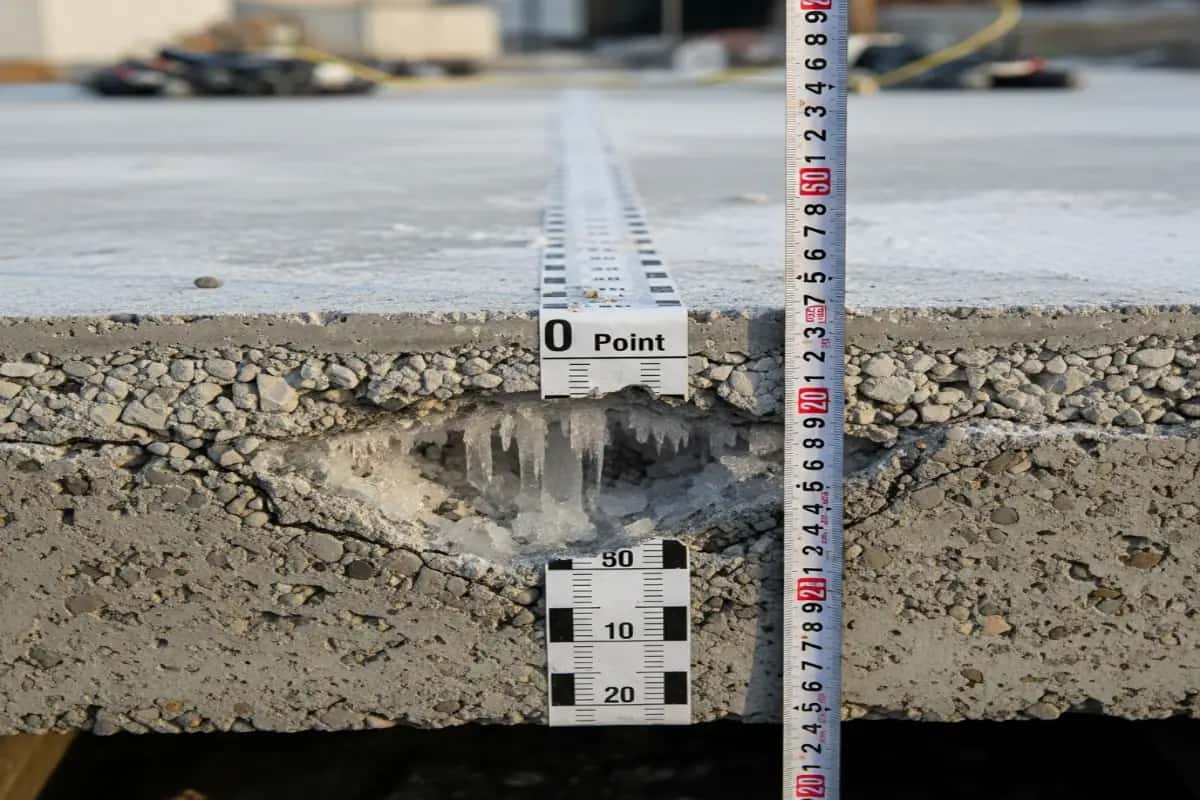

تعیین عمق یخ زدگی بتن

بتن، ستون فقرات تمدن مدرن،به عنوان مقاوم ترین و پرکاربردترین ماده ساختمانی شناخته می شود . با این حال،مقاومت ذاتی آن در برابر یکی از شایع ترین پدیده های محیطی – چرخه های انجماد و ذوب (یخ زدگی) – به شدت تحت تأثیر قرار می گیرد. تعیین عمق یخ زدگی بتن صرفاً یک عملیات نظارتی نیست، بلکه یک ضرورت حیاتی برای تضمین پایداری و عمر مفید سازه های عمرانی است.

در پروژه های ساختمانی، نادیده گرفتن آسیب های ناشی از یخ زدگی منجر به ترک خوردگی های میکرو و کاهش محسوس مقاومت فشاری و کششی می شود که در نهایت دوام سازه را به طور جدی تهدید می کند. اهمیت کنترل این پدیده، به ویژه در مناطق سردسیر و محیط هایی که در معرض رطوبت دائمی قرار دارند، دوچندان است.

این مقاله، راهنمای جامعی برای درک مکانیسم یخ زدگی، عوامل مؤثر بر عمق یخ زدگی بتن و پیشرفته ترین روش های اندازه گیری آن ارائه می دهد. همچنین، تأکید خواهد شد که چگونه با بهره گیری از دانش فنی و استفاده صحیح از محصولات جانبی سازه با کیفیت،می توان از این آسیب ها پیشگیری کرد . برای کسب اطلاعات بیشتر و مشاهده طیف گسترده ای از این محصولات و همچنین رنگ های ساختمانی و صنعتی محافظتی، می توانید به سایت کلینیک بتن مراجعه نمایید .

مکانیسم و اهمیت یخ زدگی بتن

۱ .۱. یخ زدگی بتن چیست؟

یخ زدگی بتن (Freeze-Thaw Damage) به فرآیند آسیب دیدگی داخلی بتن سخت شده در اثر تکرار چرخه های افت دما به زیر نقطه انجماد آب و سپس ذوب شدن مجدد اطلاق می شود. بتن ماده ای متخلخل است که شبکه پیچیده ای از حفره ها و منافذ مویینه را در ساختار خود جای داده است . در شرایط اشباع از رطوبت،آب موجود در این منافذ هنگام انجماد، حجمش حدود ۹ درصد افزایش می یابد.

این افزایش حجم، فشاری هیدرولیکی بر دیواره منافذ وارد می کند . زمانی که این فشار بیش از مقاومت کششی ماتریس سیمانی باشد، منجر به ایجاد ریزترک ها (Microcracks) می شود . این ریزترک ها با هر چرخه انجماد و ذوب گسترش می یابند و در نهایت به ترک های سطحی،پوسته پوسته شدن (Scaling) و کاهش عمده مقاومت منجر می شوند .

۱ .۲. چرا تعیین عمق یخ زدگی بتن اهمیت حیاتی دارد؟

شناسایی عمق یخ زدگی بتن به متخصصان امکان می دهد تا میزان آسیب وارده را دقیقاً ارزیابی کرده و تصمیمات مقتضی برای ترمیم و بازسازی سازه اتخاذ کنند. اگر آسیب تنها در لایه های سطحی باشد، ممکن است با استفاده از پوشش ها و ترمیم کننده های محافظتی قابل جبران باشد؛ اما اگر عمق یخ زدگی به آرماتورها یا ناحیه بحرانی تنش (Critical Stress Zone) رسیده باشد،نیاز به مداخلات سازه ای گسترده و پرهزینه تر خواهد بود .

ارتباط مستقیم بین عمق آسیب و دوام سازه، ضرورت پایش و کنترل دقیق این پارامتر را در فازهای بهره برداری و حتی ساخت،برجسته می سازد . بتنی که به درستی طراحی نشده یا در معرض یخ زدگی زودهنگام قرار گرفته باشد،عمر مفید پیش بینی شده خود را به شدت از دست خواهد داد.

عوامل مؤثر بر عمق یخ زدگی بتن

میزان نفوذ یخ زدگی و آسیب حاصل از آن به ترکیبی از خواص داخلی بتن و شرایط محیطی بستگی دارد. درک این عوامل کلیدی برای پیشگیری و کنترل کیفیت ضروری است.

۲.۱ . خواص داخلی بتن

الف . نسبت آب به سیمان (W/C Ratio)

نسبت آب به سیمان مهم ترین عامل کنترل کننده تخلخل و نفوذپذیری بتن است. بتن هایی با نسبت آب به سیمان بالا دارای تخلخل بیشتر و منافذ بزرگ تر هستند. این منافذ، آب بیشتری را جذب کرده و در نتیجه،پتانسیل آسیب ناشی از فشار هیدرولیکی ناشی از یخ زدگی را افزایش می دهند. کاهش نسبت آب به سیمان (معمولاً به کمتر از ۰.۴۵) مقاومت بتن را در برابر یخ زدگی به شدت بهبود می بخشد.

ب. سیستم حباب زایی (Air Entrainment)

ایجاد حباب های هوای ریز و مجزا در بتن،مؤثرترین روش برای افزایش مقاومت در برابر چرخه های انجماد و ذوب است . این حباب ها به عنوان مخازن تخلیه فشار عمل می کنند . آبی که در منافذ مویینه یخ می زند، می تواند به حباب های هوای نزدیک رانده شود و فشار هیدرولیکی را بدون آسیب رساندن به ماتریس بتن، از بین ببرد. درصد مناسب حباب زایی بسته به حداکثر اندازه سنگدانه و شرایط اقلیمی متغیر است.

ج . نوع سنگدانه و افزودنی ها

سنگدانه های متخلخل و جاذب آب می توانند با خود آب بیشتری را وارد سیستم کنند و خطر آسیب را افزایش دهند. همچنین، استفاده صحیح از افزودنی های کاهنده آب (Water Reducers) و مواد پوزولانی (مانند میکروسیلیس و خاکستر بادی) با ریز کردن ساختار منافذ و کاهش نفوذپذیری،مقاومت بتن را بهبود می بخشند.

۲ .۲ . شرایط محیطی و اجرایی

الف. دما، باد و رطوبت

شدت و تعداد چرخه های انجماد و ذوب، عامل اصلی تعیین کننده آسیب است . کاهش ناگهانی دما، به ویژه اگر با وزش باد همراه باشد،عمق یخ زدگی را تسریع می کند . همچنین، رطوبت محیطی بالا (باران، برف یا مجاورت با آب) که منجر به اشباع شدن بتن می شود،خطر را به بالاترین سطح ممکن می رساند.

ب . نقش واتر استاپ در کاهش نفوذ آب

در سازه های زیرزمینی، فونداسیون ها و دیواره هایی که با خاک مرطوب در تماس هستند، کنترل نفوذ آب از طریق درزهای اجرایی و انبساطی حیاتی است . استفاده از واتر استاپ (Water Stop) در این درزها تضمین می کند که رطوبت از مسیرهای غیرمنتظره به داخل سازه راه پیدا نکند و بدین ترتیب، ریسک اشباع شدن بتن و افزایش پتانسیل آسیب یخ زدگی را به طور قابل توجهی کاهش می دهد .

روش های تعیین عمق یخ زدگی بتن

تعیین دقیق عمق یخ زدگی بتن فراتر از مشاهدات چشمی است و نیازمند بهره گیری از روش های مهندسی پیشرفته است . این روش ها به دو دسته کلی مخرب (Destructive) و غیرمخرب (Non-Destructive) تقسیم می شوند.

۳.۱. روش های غیرمخرب (NDT)

این روش ها برای ارزیابی سریع و بدون آسیب رساندن به سازه ایده آل هستند و اغلب برای پایش مداوم استفاده می شوند.

الف. تست سرعت پالس فراصوت (UPV - Ultrasonic Pulse Velocity)

UPV یکی از رایج ترین روش های غیرمخرب است . در این تست، یک پالس التراسونیک از یک فرستنده عبور کرده و توسط یک گیرنده دریافت می شود . سرعت پالس به شدت به کیفیت و تراکم بتن بستگی دارد. بتنی که دچار یخ زدگی شده و دارای ریزترک های داخلی است،سرعت عبور پالس را به میزان قابل توجهی کاهش می دهد. با اندازه گیری سرعت پالس در نقاط مختلف و مقایسه آن با مقادیر مرجع بتن سالم، می توان با دقت خوبی ناحیه آسیب دیده و در نتیجه، عمق یخ زدگی بتن را تخمین زد.

ب. رادار نفوذ در زمین (GPR - Ground Penetrating Radar)

GPR از امواج الکترومغناطیسی استفاده می کند که به داخل سازه نفوذ می کنند. تغییرات در ثابت دی الکتریک مواد، نشان دهنده تغییرات در تراکم،میزان رطوبت یا وجود حفره ها و آسیب هاست. اگرچه GPR عمدتاً برای نقشه برداری آرماتورها استفاده می شود،اما تغییرات ناشی از وجود آب یا یخ در لایه های سطحی نیز می تواند الگوی بازتاب امواج را تغییر دهد و برای ارزیابی آسیب های سطحی مفید باشد.

ج . سنسورهای دمایی و رطوبتی درجا

استفاده از سنسورهای تعبیه شده در بتن،راهکاری پیشگیرانه برای پایش شرایط محیطی است. این سنسورها که در هنگام ریختن بتن نصب می شوند، می توانند تغییرات دما و رطوبت را در اعماق مختلف بتن به طور لحظه ای ثبت کنند. داده های حاصل از این سنسورها مستقیماً نشان می دهند که بتن در چه عمقی و به چه مدت در معرض دمای زیر انجماد قرار گرفته است،که این اطلاعات برای مدیریت آسیب های احتمالی در پروژه های بزرگ ساختمانی و صنعتی بسیار ارزشمند است.

۳.۲. روش های مخرب و نیمه مخرب

این روش ها برای تأیید نتایج NDT و ارائه جزئیات دقیق تر در مورد ماهیت آسیب، ضروری هستند.

الف. نمونه گیری مغزه ای (Core Sampling)

برداشت نمونه مغزه ای از بتن آسیب دیده، استاندارد طلایی برای تعیین ماهیت آسیب است. با مشاهده فیزیکی مقطع مغزه، می توان عمق تغییر رنگ، پوسته پوسته شدن و ترک های ناشی از یخ زدگی را مشاهده کرد. این نمونه ها سپس برای آزمون های آزمایشگاهی بیشتر مورد استفاده قرار می گیرند .

ب. تحلیل پتروگرافی (Petrographic Analysis)

پتروگرافی شامل بررسی مقاطع نازک شده بتن زیر میکروسکوپ با قدرت بالا است (مطابق استاندارد ASTM C856). این روش می تواند به وضوح الگوی ریزترک ها، وجود یخ های باقی مانده (در صورت نمونه برداری فوری)، میزان هوای حباب زایی شده و نحوه توزیع آن،و همچنین نشانه های تخریب ناشی از یخ زدگی را در اعماق مختلف مشخص کند . این دقیق ترین روش برای تعیین عمق و شدت آسیب محسوب می شود .

راهکارها و استراتژی های جامع پیشگیری

پیشگیری همواره کم هزینه ترین و مؤثرترین رویکرد در مدیریت آسیب های سازه ای است. با اتخاذ تدابیر مناسب و استفاده از محصولات جانبی سازه باکیفیت، می توان مقاومت بتن را در برابر یخ زدگی به میزان قابل توجهی افزایش داد.

۴.۱. افزودنی ها و مواد محافظتی

استفاده از افزودنی های مناسب،خط دفاعی اول در برابر یخ زدگی است:

1. افزودنی های حباب زا (Air-Entraining Admixtures): این مواد با تولید یک شبکه ریز از حباب های هوا،همان طور که در بخش دوم ذکر شد، تنش داخلی ناشی از فشار هیدرولیکی آب منجمد را کاهش می دهند. این اقدام باید با دقت بالا و طبق الزامات فنی انجام شود تا از کاهش مقاومت بیش از حد جلوگیری گردد .
2. افزودنی های کاهش دهنده آب با کارایی بالا (Superplasticizers): این افزودنی ها اجازه می دهند تا بتن با نسبت آب به سیمان بسیار پایین ریخته شود (افزایش تراکم)، در حالی که کارایی خود را حفظ می کند . این کاهش نفوذپذیری، جذب آب را کاهش داده و مقاومت در برابر یخ زدگی را افزایش می دهد.
3. ترمیم کننده ها و پوشش های سطحی: پس از اجرای بتن، اعمال سیلرها (Sealers) یا پوشش های ضد آب می تواند نفوذ آب به داخل سطح را به حداقل برساند و به عنوان یک لایه محافظ عمل کند.

۴ .۲ . حفاظت در برابر نفوذ رطوبت زیرسطحی (واتر استاپ)

حتی بهترین بتن های مقاوم در برابر یخ زدگی نیز اگر در معرض نفوذ دائمی آب قرار گیرند،آسیب می بینند. در سازه هایی مانند تونل ها، زیرزمین ها و مخازن،کنترل رطوبت از طریق درزها یک چالش بزرگ است .

استفاده از واتر استاپ در هنگام اجرای درزهای سرد، درزهای اجرایی و درزهای انبساطی، آب بندی کامل را تضمین می کند. این امر حیاتی است زیرا اگر آب به طور مداوم به لایه های عمیق تر بتن نفوذ کند و در آنجا یخ بزند،عمق یخ زدگی بتن افزایش یافته و تخریب داخلی آغاز خواهد شد. انتخاب نوع واتر استاپ مناسب (مانند PVC،لاستیکی یا هیدروفیلی) بسته به نوع سازه و فشار هیدرواستاتیکی الزامی است .

۴ .۳ . نقش رنگ های ساختمانی و صنعتی در محافظت سطحی

در سازه هایی که در معرض مستقیم شرایط جوی قرار دارند، استفاده از پوشش های محافظتی بیرونی نقشی دوگانه ایفا می کند: زیبایی و حفاظت .

رنگ های ساختمانی و صنعتی با کیفیت بالا، به ویژه آنهایی که خواص آب گریز (Hydrophobic) دارند،یک سد فیزیکی مؤثر در برابر جذب رطوبت توسط سطح بتن ایجاد می کنند. این رنگ ها نه تنها ظاهر سازه را بهبود می بخشند،بلکه نفوذ آب را به حداقل می رسانند و بدین ترتیب،شانس اشباع شدن لایه های سطحی و شروع آسیب یخ زدگی را به میزان چشمگیری کاهش می دهند. این پوشش ها باید دارای انعطاف پذیری مناسبی باشند تا در برابر چرخه های دمایی دچار ترک خوردگی نشوند.

مدیریت کیفیت و کنترل اجرایی

کنترل عمق یخ زدگی بتن از فاز طراحی آغاز شده و تا پایان عملیات اجرا ادامه می یابد. مدیریت کیفیت در سایت، نقش محوری در موفقیت این تلاش ها دارد.

۵.۱. اهمیت عمل آوری (Curing) صحیح

عمل آوری مناسب (نگهداری از بتن تازه) برای دستیابی به مقاومت و نفوذپذیری مطلوب،حیاتی است. عمل آوری ناکافی در شرایط سرد، به ویژه در روزهای اولیه، منجر به یخ زدگی زودهنگام آب مورد نیاز برای هیدراتاسیون سیمان می شود. بتن تازه ریخته شده باید در دمای مناسب (بالاتر از ۵ درجه سانتی گراد) نگهداری و محافظت شود تا به مقاومت کافی برای تحمل تنش های ناشی از یخ زدگی دست یابد. استفاده از پوشش های حرارتی یا بخاری ها در هوای سرد، جزو ضروریات اجرایی است.

۵ .۲. نقش برنامه ریزی و نظارت

مدیریت سایت باید پیش بینی های آب و هوایی را به دقت رصد کند . در مناطقی که احتمال انجماد وجود دارد، باید برنامه ریزی های دقیقی برای استفاده از سیمان های زودسخت شونده، عمل آوری تحت پوشش و استفاده از افزودنی های ضد یخ (بر اساس استانداردها) انجام شود. نظارت بر نتایج تست های غیرمخرب (مانند UPV) در فواصل زمانی مشخص، تضمین می کند که هرگونه شروع آسیب دیدگی در لایه های سطحی به موقع تشخیص داده شود و قبل از اینکه عمق یخ زدگی افزایش یابد، اقدامات ترمیمی لازم صورت گیرد .

توجه به کیفیت مواد اولیه، از سنگدانه ها گرفته تا افزودنی ها و محصولات جانبی سازه، ضامن اجرای موفقیت آمیز است. کلینیک بتن با ارائه محصولات تخصصی و باکیفیت، به مهندسان کمک می کند تا راهکارهای جامعی برای مقابله با شرایط محیطی سخت اجرا کنند.

۵.۳. استانداردها و معیارهای پذیرش

در پروژه های عمرانی بین المللی، اغلب از استانداردهایی نظیر ASTM C666 یا استانداردهای ملی برای ارزیابی مقاومت بتن در برابر چرخه های انجماد و ذوب استفاده می شود. تعیین عمق یخ زدگی بتن باید بر اساس پروتکل های فنی مشخص انجام شود تا نتایج قابل استناد باشند. مهندسان باید میزان آسیب مشاهده شده (چه در تست های مخرب و چه غیرمخرب) را با محدودیت های پذیرش پروژه مقایسه کنند تا تصمیم بگیرند که آیا سازه نیاز به ترمیم یا تقویت دارد .

نتیجه گیری

یخ زدگی بتن یک چالش جدی و اجتناب ناپذیر در بسیاری از اقلیم ها است . تعیین دقیق عمق یخ زدگی بتن نه تنها یک ابزار مدیریتی است،بلکه یک رکن اساسی برای حفظ سرمایه ملی و تضمین ایمنی سازه در برابر تخریب های پنهان محسوب می شود . با درک مکانیسم های آسیب، کنترل عوامل داخلی مانند نسبت آب به سیمان و استفاده بهینه از روش های پیشرفته تعیین آسیب،می توان به طور مؤثری دوام سازه ها را تضمین کرد.
