بتن در چه دمایی یخ می زند؟

یخ زدگی بتن تازه (Fresh Concrete) یکی از جدی ترین معضلات ساختمانی در مناطق سردسیر است که در صورت عدم محافظت صحیح، می تواند منجر به کاهش شدید مقاومت فشاری، پوسته شدن سطح، و از بین رفتن خاصیت آب بندی و در نهایت، به خطر افتادن عمر مفید سازه شود. آسیب های ناشی از یخ زدگی به بتن،اغلب جبران ناپذیرند و مستلزم صرف هزینه های هنگفت برای ترمیم یا حتی تخریب و بازسازی المان های آسیب دیده می باشند .

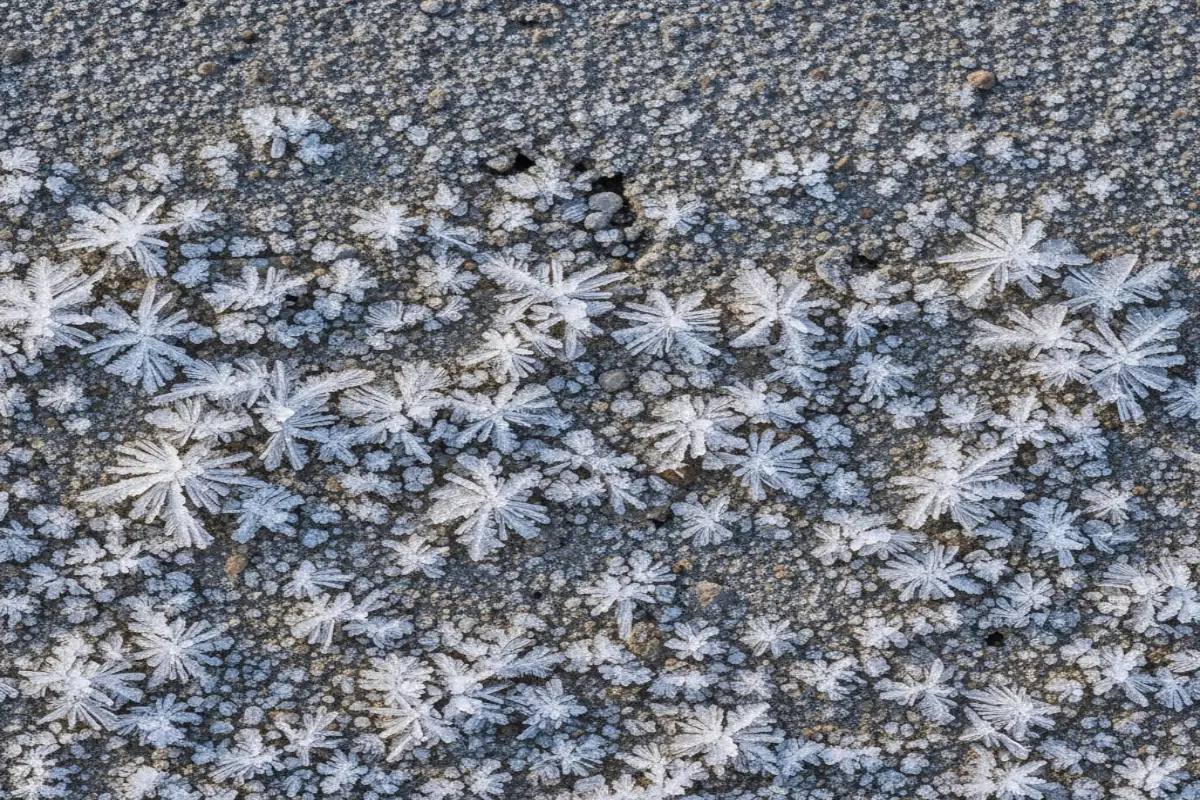

تعریف علمی یخ زدگی بتن و اثرات آن بر مقاومت و دوام

زمانی که آب آزاد موجود در ساختار تخلخل های بتن تازه شروع به انجماد می کند،پدیده یخ زدگی رخ می دهد . آب با یخ زدن، حجمی حدود 9 درصد افزایش می دهد. این افزایش حجم،تنش های کششی داخلی عظیمی را به دیواره های تخلخل های مویین وارد می کند. اگر بتن در زمان انجماد هنوز مقاومت کافی برای تحمل این تنش ها را کسب نکرده باشد، ساختار داخلی آن دچار ترک خوردگی های ریز (Micro-cracking) می شود. این ریزترک ها مسیرهایی را برای نفوذ مواد خورنده و آب در آینده ایجاد می کنند و دوام بتن را به شدت کاهش می دهند .

مهم ترین اثر یخ زدگی زودهنگام،توقف یا کند شدن فرآیند هیدراتاسیون است. سیمان برای گیرش و کسب مقاومت نیازمند آب مایع و دمای مناسب است . زمانی که آب یخ می زند،فرآیند شیمیایی هیدراتاسیون عملاً متوقف می شود. اگرچه ممکن است هیدراتاسیون پس از ذوب شدن یخ ها دوباره آغاز شود، اما مقاومت نهایی بتن آسیب دیده هرگز به مقاومت طراحی شده نخواهد رسید . استانداردها و مراجع فنی بین المللی مانند EN 206 و ASTM C31 به صراحت تاکید دارند که بتن باید در دمای داخلی بالای 5 درجه سانتی گراد نگهداری شود تا زمانی که به مقاومت حیاتی برسد. این مقاومت حیاتی معمولاً بین 3 تا 5 مگاپاسکال (MPa) یا 500 تا 700 psi تعریف می شود، زیرا در این مرحله،بتن قادر است فشار انبساط یخ را تحمل کند. محافظت بتن در سرما،کلید اصلی برای جلوگیری از چنین آسیب هایی است.

یخ زدگی بتن و تعیین دماهای بحرانی

یکی از بزرگترین سوءتفاهم ها در حوزه ساخت و ساز این است که یخ زدگی بتن دقیقاً در دمای صفر درجه سانتی گراد رخ می دهد . در حقیقت، دمای بحرانی برای یخ زدگی آب در داخل تخلخل های بتن تازه،کمی پیچیده تر و معمولاً اندکی پایین تر از صفر است. برای مدیریت صحیح ریسک، باید عوامل علمی و عملی مؤثر بر دمای بحرانی را به دقت بررسی کرد.

توضیح علمی: چگونه آب در تخلخل های بتن یخ می زند؟

آب خالص در فشار استاندارد در 0 درجه سانتی گراد یخ می زند. اما در بتن، وضعیت متفاوت است:

1. حضور نمک های حل شده: سیمان حاوی یون ها و نمک های مختلفی است که در آب اختلاط حل می شوند. این نمک ها نقطه انجماد آب را از طریق پدیده افت نقطه انجماد (Freezing Point Depression) به زیر صفر می کشانند. این بدان معنی است که آب در بتن تازه اغلب بین منفی 1 درجه تا منفی 3 درجه سانتی گراد شروع به انجماد می کند.
2. اثر مویینگی (Capillary Effect): آب موجود در تخلخل های مویین (Pores) تحت کشش سطحی قرار دارد. هرچه قطر تخلخل کوچک تر باشد،آب برای یخ زدن به دمای پایین تری نیاز دارد . آب در بزرگ ترین تخلخل ها زودتر یخ می زند و به دنبال آن در تخلخل های کوچک تر یخ بندان صورت می گیرد.

با وجود اینکه یخ زدگی فیزیکی ممکن است در -2 درجه سانتی گراد شروع شود، اما متخصصان سازه تأکید می کنند که دمای داخلی بتن نباید هرگز به زیر 5 درجه سانتی گراد برسد. دلیل این احتیاط،نه تنها جلوگیری از انجماد، بلکه تضمین سرعت مناسب هیدراتاسیون است . در دماهای زیر 5 درجه سانتی گراد،سرعت کسب مقاومت به شدت کاهش می یابد و بتن در معرض خطر طولانی مدت آسیب قرار می گیرد .

نقطه بحرانی و نقش مقاومت اولیه (Critical Strength Threshold)

مهم ترین پارامتر برای قضاوت در مورد ایمنی بتن در برابر سرما،میزان مقاومتی است که بتن در ساعات اولیه کسب کرده است . این مقاومت، توانایی بتن برای مقاومت در برابر فشار داخلی ناشی از یخ زدگی آب آزاد را تعیین می کند.

• استانداردهای جهانی، از جمله آیین نامه های ACI و EN، نقطه امن را زمانی تعریف می کنند که بتن به مقاومتی بین 3.5 تا 5 مگاپاسکال (MPa) دست یابد.
• همچنین، برخی مراجع این مقاومت را به صورت کسب 50 درصد مقاومت 28 روزه در نظر می گیرند .

پس از رسیدن بتن به این مقاومت اولیه، ساختار داخلی آن به اندازه ای مستحکم شده است که انبساط یخ در فضاهای داخلی، آسیب جدی به آن وارد نکند و تخلخل ها به یکدیگر متصل نشده باشند. تا زمانی که این مقاومت بحرانی حاصل نشده است، بتن باید تحت یک برنامه دقیق محافظت حرارتی قرار گیرد . معمولاً در مخلوط های معمولی (بدون افزودنی شتاب دهنده)، رسیدن به این مقاومت در دمای 20 درجه سانتی گراد حدود 1 تا 2 روز طول می کشد، اما در دمای 5 درجه سانتی گراد،این زمان ممکن است تا 3 روز یا بیشتر افزایش یابد.

تفاوت بین دمای صفر مطلق و خطر واقعی یخ زدگی

در عمل کارگاهی، مهندسان نباید منتظر بمانند تا دما به زیر صفر برسد. خطر یخ زدگی واقعی (Real Freeze Risk) بسیار فراتر از دمای 0 درجه سانتی گراد است و تحت تأثیر عواملی چون:

• دمای شبنم و رطوبت محیط: کاهش دما همراه با افزایش رطوبت، احتمال یخ زدگی را در دماهای بالاتر از صفر افزایش می دهد .
• اندازه المان بتنی: المان های نازک تر (مانند دال ها یا دیوارهای نازک) سریع تر گرمای خود را از دست می دهند و دمای سطحی آنها زودتر به نقطه انجماد می رسد،حتی اگر دمای مرکزی هنوز مثبت باشد.
• نوسانات شدید دما (Thermal Shock): اگر پس از ریختن بتن،دمای محیط به سرعت کاهش یابد، گرادیان دمایی در بتن ایجاد می شود که می تواند به ترک های حرارتی و در صورت انجماد،به آسیب های جدی منجر شود.

بنابراین،دمای عملیاتی امن برای جلوگیری از یخ زدگی و تضمین هیدراتاسیون،نگهداری بتن در دمای حداقل 5 درجه سانتی گراد است. مدیریت و کنترل دمای بتن در ساعات حیاتی، مسئولیت اصلی پیمانکار است. استفاده از ترموکوپل ها یا سنسورهای بلوتوثی برای پایش دمای داخلی بتن، از ابزارهای ضروری برای تأیید رعایت دمای بحرانی در پروژه های مدرن است.

عوامل مؤثر بر حساسیت به یخ زدگی

حساسیت یک مخلوط بتنی به آسیب های ناشی از دمای پایین، تنها به دمای محیط بستگی ندارد،بلکه تابعی از طراحی مخلوط،مواد افزودنی مورد استفاده، و روش های عمل آوری است. درک این عوامل برای انتخاب بهترین استراتژی محافظت بتن در سرما ضروری است .

نسبت آب به سیمان و تخلخل

یکی از مهم ترین عواملی که خطر یخ زدگی را تعیین می کند،نسبت آب به سیمان (W/C) است .

• بتن با نسبت W/C بالا: این بتن ها دارای آب آزاد بیشتری هستند که به صورت مایع در تخلخل های بزرگ تر محبوس شده اند. آب آزاد زیاد به معنای تخلخل های بزرگ تر و متصل به هم است . این ساختار، نه تنها مقاومت اولیه را پایین می آورد،بلکه فضای زیادی برای انبساط یخ فراهم می کند و بتن را شدیداً مستعد آسیب می کند.
• بتن با نسبت W/C پایین: بتن هایی که به خوبی طراحی شده اند (W/C کمتر از 0.45)،دارای تخلخل کمتری هستند و سرعت کسب مقاومت اولیه در آنها به دلیل غلظت بالاتر سیمان، بیشتر است. آب آزاد کمتری برای یخ زدن وجود دارد و بتن سریع تر به مقاومت بحرانی می رسد.

مهندسان باید در فصل سرما تلاش کنند تا نسبت آب به سیمان را حتی الامکان کاهش دهند. این کاهش معمولاً با استفاده از فوق روان کننده های با کیفیت (محصولات کلینیک بتن) میتواند انجام  شود تا کارایی (اسلامپ) حفظ شود، اما میزان آب اختلاط به حداقل برسد.

دما و زمان نگهداری اولیه (Curing Time and Temperature)

هیدراتاسیون یک واکنش گرمازا است. اما در دماهای پایین، این واکنش بسیار کند می شود. مدیریت زمان نگهداری اولیه حیاتی است:

• زمان عمل آوری مورد نیاز: استانداردها معمولاً نیاز دارند که بتن پس از ریختن، حداقل 48 تا 72 ساعت (بسته به مقاومت مورد نیاز) در دمایی بالاتر از 5 درجه سانتی گراد حفظ شود . این زمان، تضمین کننده رسیدن به مقاومت اولیه (3.5 MPa) است .
• اثر دمای نگهداری: اگر دمای عمل آوری را به جای 20 درجه،روی 10 درجه سانتی گراد تنظیم کنیم،زمان لازم برای رسیدن به مقاومت حیاتی ممکن است دو برابر شود. در واقع،هر کاهشی در دما، مستقیماً نیاز به زمان محافظت طولانی تر یا اقدامات حرارتی شدیدتر را ضروری می سازد.

افزودنی ها و مواد شیمیایی (ضدیخ ها، شتاب دهنده ها)

در شرایط سرد، استفاده از افزودنی ها ابزاری قدرتمند برای تسریع فرآیند است و می تواند نیاز به گرمایش بیرونی پرهزینه را کاهش دهد .

• شتاب دهنده های گیرش و سخت شدن: این مواد (مانند کلرید کلسیم یا مواد بدون کلرید) سرعت واکنش هیدراتاسیون را افزایش می دهند. هدف از شتاب دهنده، کاهش زمان لازم برای رسیدن به مقاومت اولیه 3.5 MPa است. اگر بتن بتواند سریع تر سفت شود،زمان قرارگیری در معرض خطر یخ زدگی کاهش می یابد.
• ضدیخ بتن (Anti-Freeze Admixtures): افزودنی های ضدیخ بتن که توسط شرکت هایی نظیر کلینیک بتن عرضه می شوند، اغلب با هدف دوگانه عمل می کنند: هم نقطه انجماد آب را کمی پایین می آورند (اگرچه این اثر محدود است و نباید تنها متکی به آن بود) و هم به عنوان شتاب دهنده عمل می کنند. نکته حیاتی: استفاده از ضدیخ بتن،پیمانکار را از لزوم محافظت حرارتی معاف نمی کند، بلکه تنها یک بیمه یا شتاب دهنده برای عبور از ساعات حیاتی است. این مواد باید حتماً با انجام آزمون های طرح اختلاط (Trial Mix) تأیید شوند.

درصد هوا و هوادهی بتن (Air Entrainment)

برای سازه هایی که در معرض چرخه های مکرر یخ زدگی و ذوب شدن قرار می گیرند (مانند روسازی جاده ها یا عرشه های پل)، افزودن مواد هوادار الزامی است .

• مکانیزم هوادهی: مواد حباب زا (Air Entraining Agents) میلیون ها حباب میکروسکوپی عمدتاً غیرمرتبط را در بتن ایجاد می کنند. این حباب ها به عنوان "سوپاپ اطمینان" عمل می کنند. هنگامی که آب آزاد در تخلخل های مویین یخ می زند و منبسط می شود، فشار به این حباب های کوچک منتقل شده و خنثی می شود،بدون اینکه به دیواره های بتن آسیب برساند.
• اهمیت: بتن هوادار مقاومت بسیار بالاتری در برابر آسیب های ناشی از یخ زدگی-ذوب شدگی دارد. درصد هوای لازم معمولاً بین 4 تا 8 درصد،بسته به اندازه سنگدانه حداکثر، متغیر است.

استانداردها و راهکارهای اجرایی برای پیشگیری از آسیب بتن تازه

پیروی از پروتکل های استاندارد در فصل سرما، نه تنها از خسارت مالی جلوگیری می کند، بلکه تضمین می کند که سازه نهایی دارای مقاومت و دوام مورد انتظار باشد . مراجع فنی جهانی، الزامات واضحی را برای عمل آوری بتن در هوای سرد (Cold Weather Concreting) تدوین کرده اند .

مرجع استانداردها: EN 206،ASTM و ISIRI

1. استاندارد اروپایی (EN 206 / EN 13670): این استانداردها بر تعیین کلاس های در معرض یخ زدگی (مانند کلاس XF) و ارائه مشخصات عملکردی برای بتن تأکید دارند . EN 13670 به جزئیات نحوه اجرا و عمل آوری می پردازد و صریحاً تاکید دارد که دمای بتن باید تا زمان کسب مقاومت حیاتی، بالاتر از دمای بحرانی (عموماً 5 درجه سانتی گراد) باقی بماند .
2. استانداردهای آمریکایی (ASTM C94 / ACI 306): استاندارد ACI 306 (راهنمای بتن ریزی در هوای سرد) یکی از جامع ترین منابع است. ACI 306 تعیین می کند که دمای بتن در زمان ریختن، بسته به اندازه المان، نباید از حد مشخصی پایین تر باشد (مثلاً 13 درجه سانتی گراد برای مقاطع بزرگ و 18 درجه سانتی گراد برای مقاطع کوچک). همچنین، این استاندارد بر لزوم پایش دمای داخلی بتن برای مدت زمان مورد نیاز تاکید دارد .
3. استانداردهای ملی ایران (ISIRI و مقررات ملی ساختمان): مقررات ملی ساختمان ایران (مبحث نهم) دستورالعمل هایی را برای بتن ریزی در شرایط سرد تعیین کرده است. این مقررات معمولاً دمای 5 درجه سانتی گراد را به عنوان حد پایین دمای عمل آوری و 3- درجه سانتی گراد را به عنوان دمای متوقف کننده کار تعیین می کنند، مگر اینکه اقدامات محافظتی کافی مانند گرمایش و استفاده از مواد افزودنی اجرا شود.

راهکارهای محافظتی و اقدامات کارگاهی عملی

برای اطمینان از انطباق با این استانداردها و محافظت حداکثری، اقدامات زیر باید در کارگاه اجرا شوند:

1. پیش گرم کردن مصالح و آب اختلاط

یکی از مؤثرترین راه ها برای شروع عمل آوری در دمای بالا، بالا بردن دمای اولیه مخلوط است .

• آب: آب اختلاط ساده ترین و کارآمدترین جزء برای گرم کردن است. آب می تواند تا دمای 60 درجه سانتی گراد گرم شود، اما نباید مستقیماً به سیمان داغ اضافه شود تا از گیرش ناگهانی (Flash Setting) جلوگیری شود .
• سنگدانه ها: در پروژه های بسیار حساس،گرم کردن سنگدانه ها (شن و ماسه) تا دمایی در حدود 10 تا 20 درجه سانتی گراد ضروری است. این کار معمولاً با عبور بخار یا استفاده از تجهیزات خاص انجام می شود . هدف این است که دمای نهایی بتن پس از ریختن،در محدوده استاندارد (مثلاً 15 تا 20 درجه سانتی گراد) باشد .

2. استفاده از افزودنی های شیمیایی (ضدیخ بتن شتاب دهنده)

همانطور که قبلاً ذکر شد، استفاده از شتاب دهنده ها و محصولات ضدیخ بتن کلینیک بتن برای کاهش زمان آسیب پذیری بسیار مهم است. این مواد باید بر اساس آزمون های طرح اختلاط تأیید شوند، زیرا دوز بیش از حد می تواند زمان گیرش را به شدت تغییر داده یا مقاومت نهایی را کاهش دهد.

3. عایق بندی قالب ها و استفاده از پتوهای حرارتی

پس از ریختن، گرمای هیدراتاسیون باید در داخل بتن حفظ شود .

• عایق بندی: استفاده از قالب های عایق بندی شده یا پوشاندن سطح بتن با پتوهای عایق حرارتی (Thermal Blankets) یا مواد پلاستیکی و فوم های متراکم،حیاتی است. این عایق ها از اتلاف سریع گرمای داخلی بتن جلوگیری می کنند.
• گرمایش خارجی: در دماهای بسیار پایین (زیر 5- درجه سانتی گراد)، ممکن است نیاز به گرمایش فعال باشد. این کار با استفاده از هیترهای کابلی،بویلرهای بخار یا چادر زدن روی المان بتنی و استفاده از هیترهای فن دار انجام می شود. در این روش، باید مراقب باشید که گرمای مستقیم و شدید باعث خشک شدن سریع سطح و ترک های جمع شدگی نشود.

4. کنترل و پایش مقاومت اولیه بتن

روش های غیرمخرب (مانند استفاده از بلوغ بتن - Maturity Method) یا استفاده از آزمایش نمونه های عمل آوری شده در محل کار (Field Cured Cylinders) برای تأیید زمان دقیق رسیدن بتن به مقاومت حیاتی (3.5 MPa) ضروری است. تنها پس از تأیید کسب این مقاومت، می توان اقدامات محافظتی را متوقف کرد .

شاخص های پایش ریسک در کارگاه

مدیریت موفق بتن ریزی در سرما نیازمند نظارت مستمر و مستندسازی دقیق است. پایش فعال شاخص های کلیدی،امکان واکنش سریع به تغییرات آب و هوایی و جلوگیری از فاجعه را فراهم می کند.

1. دمای محیط و روند تغییرات

پیمانکاران باید پیش بینی دقیق آب و هوا را تا 72 ساعت پس از بتن ریزی در اختیار داشته باشند . مهم ترین شاخص، دمای پایین ترین نقطه شب (Low Night Temperature) است. هرگونه پیش بینی برای دمای زیر 5 درجه سانتی گراد باید منجر به فعال شدن فوری پروتکل های هوای سرد شود .

2. دمای داخلی بتن (Core Temperature)

مهم ترین شاخص، دمای هسته بتن است . سنسورهای دمایی (ترموکوپل یا سنسورهای وایرلس بلوتوثی) با��د در مرکز المان های بزرگ و در نزدیکی سطح المان های نازک نصب شوند. استانداردها تاکید دارند که دمای داخلی نباید از 5 درجه سانتی گراد کمتر شود تا مقاومت حیاتی کسب گردد. در واقع، اگرچه بتن در منفی 2 درجه یخ می زند، اما دما باید همیشه مثبت و بالاتر از 5 درجه حفظ شود .

3. میزان آب آزاد،درصد هوا و بارندگی

• آب آزاد: بتن هایی که دارای نسبت W/C بالا هستند، باید با ریسک بالاتر در نظر گرفته شوند و محافظت حرارتی سخت گیرانه تری برای آنها اعمال شود.
• درصد هوا: کنترل کیفیت بتن قبل از ریختن باید شامل اندازه گیری درصد هوا باشد. اگر درصد هوای بتن هوادار کمتر از حد طراحی شده باشد، مقاومت آن در برابر سیکل های یخ زدگی به شدت کاهش می یابد .
• بارندگی: باران یا برف قبل یا بلافاصله پس از ریختن،دمای سطح بتن را به شدت کاهش می دهد و می تواند منجر به رقیق شدن لایه ی سطحی شود که به پوسته شدن کمک می کند. محافظت کامل در برابر رطوبت و بارندگی در ساعات اولیه ضروری است.

اقدامات اصلاحی و ارزیابی پس از یخ زدگی

اگر با وجود تمامی اقدامات پیشگیرانه، مشکوک به یخ زدگی بتن باشیم (مثلاً به دلیل افت ناگهانی دمای کارگاه)، باید بلافاصله عملیات ارزیابی و اصلاحی آغاز شود .

1. بررسی بصری و علائم یخ زدگی

اولین مرحله، بازرسی بصری است. بتنی که دچار یخ زدگی زودهنگام شده باشد، علائم مشخصی از خود نشان می دهد:

• سطح خمیری و پودری: سطحی که مقاومت کمی دارد و با خراشیدن به صورت گرد در می آید (Dusting).
• پوسته شدن و ترک های افقی (Scaling): جدایی لایه های سطحی بتن .
• ترک های بزرگتر: در موارد شدید، یخ زدگی می تواند منجر به ترک های قابل مشاهده ای شود که نشان دهنده شکست ساختاری داخلی است .

2. آزمون مقاومت نمونه ها و استفاده از پتروگرافی

• آزمون های مقاومت نمونه ها: نمونه های عمل آوری شده در محل کار (Field Cured) باید بلافاصله آزمایش شوند. اگر نمونه ها مقاومت ناامیدکننده ای نشان دهند، احتمال آسیب جدی وجود دارد.
• آزمون های غیرمخرب (NDT): استفاده از چکش اشمیت یا اندازه گیری سرعت پالس فراصوت (UPV) می تواند ایده اولیه ای از یکنواختی و کیفیت بتن در محل بدهد.
• مغزه گیری (Core Sampling): اگر نتایج آزمون NDT نگران کننده باشند،مغزه گیری و آزمایش مقاومت فشاری مغزه ها ضروری است .
• پتروگرافی (Petrography): در موارد اختلاف فنی شدید،بررسی میکروسکوپی مقطع نازک بتن (پتروگرافی) می تواند وجود یخ زدگی های اولیه و آسیب های میکروسکوپی ناشی از آن را تأیید کند.

3. ترمیم یا جایگزینی المان های آسیب دیده

تصمیم گیری نهایی بر اساس میزان کاهش مقاومت و اهمیت سازه ای المان آسیب دیده اتخاذ می شود:

• آسیب سطحی (Dusting/Light Scaling): می تواند با استفاده از مواد ترمیم کننده سطحی و پوشش های محافظتی (از جمله محصولات تخصصی کلینیک بتن) ترمیم شود.
• کاهش جدی مقاومت: اگر مقاومت مغزه ها کمتر از حد قابل قبول باشد، و به ویژه اگر المان تحت باربری حیاتی باشد،جایگزینی یا تقویت جدی سازه اجتناب ناپذیر خواهد بود . هیچ تلاشی نمی تواند مقاومت از دست رفته به دلیل آسیب یخ زدگی زودهنگام را به طور کامل بازگرداند.

نتیجه گیری

پاسخ به این سؤال که «بتن در چه دمایی یخ می زند؟» فراتر از عدد صفر است؛ بتن تازه در زمان هایی که مقاومت اولیه کافی (3.5 تا 5 مگاپاسکال) را کسب نکرده باشد،در معرض خطر شدید آسیب دائمی قرار دارد،حتی اگر دمای محیط تنها اندکی زیر 5 درجه سانتی گراد باشد.
