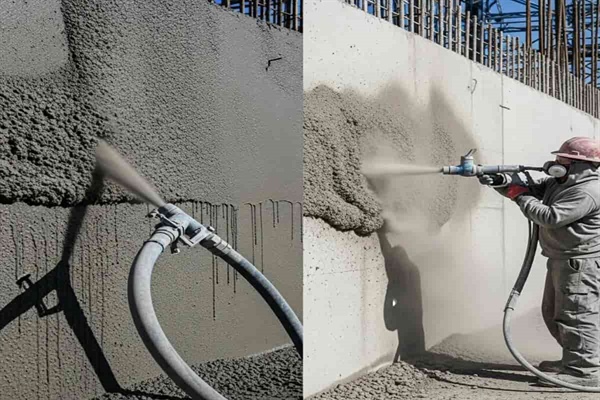

اجرای شاتکریت تر و خشک

شاتکریت (Shotcrete) که در ادبیات فنی با عنوان بتن پاششی نیز شناخته می شود، یکی از نوآورانه ترین و کارآمدترین روش های اجرای بتن در صنعت ساخت وساز مدرن است. این فن آوری با ارائه قابلیت پوشش دهی سریع و ایجاد سازه های با مقاومت بالا،جایگاه ویژه ای در پروژه های عمرانی، به ویژه در پایدارسازی تونل ها،مقاوم سازی سازه های موجود و ترمیم بتن های آسیب دیده پیدا کرده است.

با وجود کاربرد مشترک، شاتکریت در دو روش اصلی اجرا می شود: شاتکریت خشک و شاتکریت تر. انتخاب صحیح بین این دو روش نه تنها بر کیفیت نهایی و دوام سازه تأثیر مستقیم دارد،بلکه عامل تعیین کننده ای در مدیریت هزینه ها،زمان بندی پروژه و بهره وری اجرایی محسوب می شود.

این مقاله از کلینیک بتن، مرجعی تخصصی برای مهندسان و پیمانکاران است تا با درک عمیق تفاوت های فنی، اجرایی و اقتصادی بین شاتکریت تر و خشک،بتوانند هوشمندانه ترین انتخاب را برای پروژه های خود داشته باشند و به بالاترین سطح کیفیت و عملکرد دست یابند.

شاتکریت چیست؟

تعریف شاتکریت (بتن پاششی)

شاتکریت به ملات یا بتنی گفته می شود که تحت فشار پنوماتیک و با سرعت بالا به روی سطح پاشیده می شود. نیروی پرتابی بتن،باعث متراکم شدن آن روی سطح زیرین می شود و نیازی به قالب بندی و ویبره کردن (لرزاندن) ندارد. این ویژگی، شاتکریت را برای سطوح منحنی، نامنظم و عمودی بسیار مناسب می سازد .

تاریخچه و توسعه روش شاتکریت

شاتکریت با نام اولیه "گنایت" (Gunite) در اوایل قرن بیستم توسعه یافت. در ابتدا،این فرآیند عمدتاً به صورت خشک اجرا می شد؛ جایی که سیمان و مصالح خشک در دستگاه مخلوط شده و آب در نوک نازل اضافه می شد. با پیشرفت تکنولوژی پمپاژ و افزودنی ها در دهه های اخیر، روش شاتکریت تر تکامل یافت و امروزه هر دو روش کاربردهای تخصصی خود را دارند.

تفاوت شاتکریت با بتن معمولی

تفاوت کلیدی شاتکریت با بتن معمولی (Cast-in-Place Concrete) در فرآیند اجرا و تراکم نهایی آن است:

1. روش اجرا: بتن معمولی در قالب ریخته و ویبره می شود؛ شاتکریت با فشار پاشیده و در اثر ضربه متراکم می شود .
2. ضخامت و شکل پذیری: شاتکریت امکان اجرای لایه های نازک تر را فراهم می کند و برای پوشش اشکال هندسی پیچیده،تونل ها و سازه های بدون قالب بسیار ایده آل است.
3. مقاومت اولیه: به دلیل امکان استفاده از افزودنی های زودگیر، شاتکریت (به ویژه در تونل ها) می تواند در عرض چند دقیقه به مقاومت های اولیه قابل توجهی دست یابد.

روش های اجرای شاتکریت

شناخت دقیق مکانیزم عمل هر یک از روش های تر و خشک،پیش شرط انتخاب بهینه است.

اجرای شاتکریت خشک

در روش خشک،سیمان،سنگدانه و سایر مواد افزودنی پودری به صورت خشک و پیش مخلوط وارد دستگاه شاتکریت می شوند .

فرآیند اجرای شاتکریت خشک

1. بارگیری خشک: مصالح خشک به دستگاه منتقل می شوند.
2. انتقال: مواد خشک تحت فشار هوا از طریق شلنگ به نازل می رسند.
3. ترکیب با آب: آب لازم برای هیدراتاسیون و کسب اسلامپ مورد نظر، در لحظه خروج و در داخل حلقه آب رسانی نازل،به مخلوط اضافه می شود.
4. پاشش: بتن پاشیده شده روی سطح کوبیده و متراکم می شود .

مزایا و معایب شاتکریت خشک

مزایا	معایب
انعطاف پذیری: امکان توقف و شروع مجدد کار بدون نیاز به تمیزکاری گسترده.	پرت مصالح بالا (Rebound): معمولاً ۲۵ تا ۵۰ درصد .
لجستیک ساده تر: نیاز به تجهیزات پمپاژ پیچیده ندارد.	کنترل کیفیت دشوار: نسبت آب به سیمان (W/C) کاملاً به مهارت اپراتور نازل وابسته است .
مناسب حجم کم: اقتصادی برای ترمیم های کوچک و دور از دسترس.	ایجاد گرد و غبار زیاد: مشکلات زیست محیطی و بهداشتی در فضاهای بسته.

موارد کاربرد شاتکریت خشک

شاتکریت خشک عموماً در مواردی استفاده می شود که دسترسی سخت است،حجم کار کم است یا نیاز به حمل مواد در مسافت های طولانی وجود دارد:

• ترمیم موضعی بتن و تعمیرات کوچک .
• پوشش ضد حریق یا ضد خوردگی.
• اجرای سازه های نازک و کوچک.

اجرای شاتکریت تر

در روش تر، تمامی مواد (سیمان،سنگدانه،آب و افزودنی ها) در کارخانه یا بچینگ پلانت به طور کامل مخلوط شده و بتن آماده به محل اجرای پمپاژ منتقل می شود .

فرآیند اجرای شاتکریت تر

1. آماده سازی بتن: بتن با نسبت آب به سیمان دقیق و کنترل شده تولید می شود.
2. پمپاژ: بتن تر با استفاده از پمپ های بتن پرفشار از طریق شلنگ به نازل می رسد.
3. افزودنی زودگیر: در محل نازل، مواد افزودنی شتاب دهنده (Accelerator) برای افزایش مقاومت اولیه و جلوگیری از ریزش بتن روی سطوح عمودی یا بالای سر، تزریق می شوند .
4. پاشش: بتن با فشار پاشیده و متراکم می گردد .

مزایا و معایب شاتکریت تر

مزایا	معایب
کیفیت یکنواخت و بالا: کنترل دقیق نسبت W/C قبل از پاشش .	حساسیت به تأخیر: اگر بتن در شلنگ بماند، ممکن است گیرش کند.
پرت مصالح پایین: معمولاً ۵ تا ۲۰ درصد، که صرفه جویی اقتصادی بالایی به دنبال دارد.	نیاز به تجهیزات سنگین تر: پمپ های بتن با ظرفیت بالا و سیستم های تزریق افزودنی.
قابلیت اجرای حجم بالا: ایده آل برای پروژه های بزرگ مانند تونل ها.	نیاز به نظافت دقیق تر: شلنگ ها باید بلافاصله پس از اتمام کار تمیز شوند.

موارد کاربرد شاتکریت تر

شاتکریت تر روش غالب در پروژه های بزرگ و با نیاز به کیفیت سازه ای بالا است:

• پوشش نهایی (لاینینگ) تونل ها و معادن .
• پایدارسازی گودبرداری ها (استفاده گسترده در نیلینگ و انکراژ).
• ساخت مخازن آب و استخرهای بزرگ .
• مقاوم سازی سازه های بتنی با لایه های ضخیم.

تفاوت شاتکریت تر و خشک (مقایسه کامل)

انتخاب میان این دو روش، یک تصمیم فنی است که باید با بررسی دقیق شرایط سایت، نوع کاربرد و ملاحظات اقتصادی اتخاذ شود.

تفاوت در روش اجرا و لجستیک

شاتکریت خشک به سادگی قابل جابجایی است و نیازی به تأمین بتن آماده در محل ندارد. این ویژگی، آن را برای نقاط دورافتاده مناسب می سازد. در مقابل، شاتکریت تر نیازمند تأمین مستمر بتن از بچینگ پلانت است و تجهیزات انتقال آن پیچیده تر و سنگین تر هستند.

تفاوت در کیفیت نهایی بتن

مهم ترین مزیت شاتکریت تر،کنترل دقیق نسبت آب به سیمان است. این نسبت، در استحکام و نفوذناپذیری بتن نقش اساسی دارد . در روش خشک،کنترل نسبت W/C توسط اپراتور نازل انجام می شود که می تواند منجر به نوسان در کیفیت نهایی بتن پاششی شود،مگر آنکه اپراتور مهارت بسیار بالایی داشته باشد .

میزان پرت مصالح (Rebound)

یکی از هزینه های پنهان شاتکریت،پرت مصالح است.

• خشک: به دلیل عدم اختلاط کامل آب و مصالح قبل از پرتاب، نیروی پاشش بیشتری صرف خروج آب و مصالح خشک می شود که منجر به پرت مصالح (Rebound) بسیار بالاتر (تا ۵۰%) می شود.
• تر: به دلیل ماهیت خمیری و پیوستگی مواد، پرت مصالح به شکل چشمگیری کاهش می یابد (۵ تا ۲۰%). این تفاوت در پروژه های بزرگ، به تنهایی می تواند توجیه کننده اقتصادی استفاده از روش تر باشد.

کنترل کیفیت و یکنواختی

روش تر به دلیل استفاده از مخلوط آماده در کارخانه (تحت استانداردهای سختگیرانه بچینگ)، بالاترین سطح یکنواختی و کنترل کیفیت را ارائه می دهد . این ویژگی برای کاربردهای سازه ای حیاتی است .

سرعت اجرا و هزینه های اجرایی

اگرچه تجهیزات اولیه روش تر گران تر هستند، اما در پروژه های با حجم بالا، سرعت اجرای بالاتر و پرت مصالح کمتر در نهایت باعث کاهش چشمگیر هزینه های واحد و زمان کلی پروژه می شود. در پروژه های کوچک یا ترمیم های جزئی، هزینه پایین تر تجهیزات روش خشک،آن را اقتصادی تر می سازد .

ویژگی مقایسه ای	شاتکریت تر (Wet Mix)	شاتکریت خشک (Dry Mix)
کنترل W/C	بسیار خوب (در بچینگ)	وابسته به مهارت نازل من
پرت مصالح	کم (۵% تا ۲۰%)	زیاد (۲۵% تا ۵۰%)
گرد و غبار	بسیار کم	زیاد
سرعت اجرا	بالا (حجم بالا)	متوسط (حجم کم)
مناسب برای	کاربردهای سازه ای، تونل سازی	ترمیم های موضعی، فضاهای محدود

کاربردهای اجرای شاتکریت

شاتکریت در تونل سازی و پایدارسازی

در حفاری های زیرزمینی و تونل سازی،سرعت اجرا و مقاومت اولیه شاتکریت حیاتی است. شاتکریت، به ویژه روش تر، به عنوان پوشش اولیه (Primary Lining) برای پایدارسازی موقت یا دائم سقف و دیواره های تونل به کار می رود و بلافاصله پس از حفاری، از ریزش سنگ جلوگیری می کند. همچنین در پوشش نهایی تونل (Final Lining) برای ایجاد سطحی صاف و مقاوم در برابر نفوذ آب استفاده می شود .

شاتکریت در ترمیم و مقاوم سازی سازه های بتنی

در مقاوم سازی سازه های آسیب دیده، از شاتکریت برای افزایش ضخامت مقطع و جبران مقاومت از دست رفته استفاده می شود. به عنوان مثال،در پوشش ستون ها یا دیوارهای برشی که نیاز به افزایش مقاومت لرزه ای دارند. روش خشک برای ترمیم های نازک و موضعی،و روش تر برای افزایش مقاطع ضخیم تر، مورد استفاده قرار می گیرد.

شاتکریت در شیب ها و دیواره ها

برای جلوگیری از فرسایش و پایدارسازی دیواره های سنگی و خاکی در شیب ها، شاتکریت بهترین راه حل را ارائه می دهد . این روش به همراه نیلینگ یا انکراژ،یک سیستم پایدارسازی کارآمد ایجاد می کند که بارها در پروژه های بزرگراهی و عمرانی به کار رفته است .

مواد و تجهیزات مورد استفاده در شاتکریت

کیفیت شاتکریت به طور مستقیم به مصالح اولیه و تجهیزات مورد استفاده بستگی دارد.

مصالح مصرفی در شاتکریت

سنگدانه های شاتکریت باید دارای دانه بندی پیوسته و مناسب باشند تا چسبندگی خوبی ایجاد کنند. حداکثر اندازه سنگدانه در شاتکریت تر معمولاً ۲۰ میلی متر و در شاتکریت خشک کمتر (حدود ۱۰ میلی متر) است. عیار سیمان باید برای دستیابی به مقاومت های مورد نظر طراحی شود.

نقش افزودنی ها در بهبود عملکرد شاتکریت

استفاده از افزودنی های شیمیایی در شاتکریت مدرن اجتناب ناپذیر است و نقش کلیدی در کنترل عملکرد بتن دارد:

1. افزودنی های شتاب دهنده (Accelerators): ضروری ترین افزودنی در شاتکریت، به ویژه در روش تر . این مواد مقاومت اولیه بتن را در عرض چند دقیقه افزایش داده و امکان پاشش لایه های ضخیم تر بدون ریزش را فراهم می کنند .
2. فوق روان کننده ها (Superplasticizers): در شاتکریت تر برای کاهش نسبت آب به سیمان و افزایش کارایی بتن بدون افت مقاومت استفاده می شوند.
3. افزودنی های پلیمری و میکروسیلیس: برای افزایش چسبندگی،کاهش نفوذپذیری و بهبود دوام شیمیایی و مکانیکی شاتکریت حیاتی هستند .

نکته تخصصی: برای اطمینان از دستیابی به عملکرد بهینه در اجرای شاتکریت، لازم است از افزودنی های تخصصی و گواهی شده بتن که با نوع سیمان و شرایط محیطی پروژه شما سازگار هستند، استفاده شود . انتخاب نادرست افزودنی می تواند منجر به کاهش مقاومت نهایی و دوام شود.

تجهیزات و دستگاه های اجرای شاتکریت

• در روش خشک: از دستگاه های روتاری (Rotary Gun) یا محفظه ای (Chamber Gun) استفاده می شود که مصالح را تحت فشار هوا به بیرون پرتاب می کنند . این سیستم ها نسبتاً سبک تر هستند.
• در روش تر: از پمپ های پیستونی یا ماردونی (Screw Type Pump) استفاده می شود که می توانند بتن تر را با فشار بالا و با دبی ثابت در مسافت های طولانی پمپاژ کنند . همچنین، سیستم های دقیق تزریق افزودنی در نازل ضروری هستند.

نکات اجرایی مهم در اجرای شاتکریت تر و خشک

برای تضمین کیفیت نهایی شاتکریت، نظارت دقیق بر فرآیند اجرا ضروری است:

آماده سازی سطح قبل از شاتکریت

سطح زیرین باید تمیز، عاری از مواد سست، گرد و غبار، چربی و یخ زدگی باشد . در سطوحی که نیاز به ترمیم عمقی دارند، آماده سازی ممکن است شامل واترجت پرفشار یا سندبلاست باشد . در صورت خشک بودن بیش از حد سطح،باید آن را مرطوب کرد (اشباع با سطح خشک - SSD).

کنترل ضخامت لایه شاتکریت

ضخامت باید توسط «گیج های ضخامت» (Depth Gauges) یا نصب «وایر» (Wire Mesh) کنترل شود . پاشش بیش از حد ضخیم در یک لایه،به ویژه در سطوح عمودی یا بالای سر،می تواند منجر به ریزش یا ایجاد تنش های داخلی شود .

زاویه و فاصله نازل

نازل باید همواره عمود بر سطح (۹۰ درجه) نگه داشته شود . اگر نازل با زاویه کمتر پاشش شود، سنگدانه ها قبل از سیمان به سطح برخورد کرده و پرت مصالح افزایش می یابد. فاصله استاندارد نازل معمولاً بین ۰ .۶ تا ۱ .۵ متر است .

عمل آوری شاتکریت (Curing)

شاتکریت به دلیل نسبت سطح به حجم بالا، مستعد از دست دادن رطوبت است. عمل آوری صحیح (حداقل ۷ روز) با استفاده از آب پاشی،پوشش مرطوب یا مواد عمل آوری شیمیایی (Curing Compounds) کاملاً ضروری است تا از ترک خوردگی ناشی از جمع شدگی و عدم دستیابی به مقاومت نهایی جلوگیری شود .

کنترل کیفیت و آزمایش ها

آزمایش های کنترل کیفیت شامل بررسی مقاومت فشاری نمونه های مغزه گیری شده (Core Sampling)،اندازه گیری ضخامت، و بازرسی بصری برای اطمینان از عدم وجود حفره های ماسه ای (Sand Pockets) و لایه بندی (Lamination) است .

معایب و اشتباهات رایج در اجرای شاتکریت

عدم رعایت اصول فنی می تواند کیفیت شاتکریت را به شدت کاهش دهد:

• اجرای نادرست و کاهش چسبندگی: پاشش با زاویه نامناسب یا آماده سازی ضعیف سطح باعث می شود شاتکریت به خوبی به سطح نچسبد و مقاومت برشی پایین بیاید.
• عدم استفاده از مواد مناسب: به کار بردن مصالح با دانه بندی نامناسب یا عدم استفاده از افزودنی های شتاب دهنده در روش تر، منجر به افزایش پرت مصالح و یا ریزش بتن می شود.
• ضعف در عمل آوری: عمل آوری ناکافی، به ویژه در هوای گرم و خشک،باعث کاهش شدید مقاومت سطحی و افزایش ترک های جمع شدگی (Shrinkage Cracks) می شود.
• انتخاب اشتباه بین روش تر و خشک: اصرار بر استفاده از روش خشک در یک پروژه تونل سازی بزرگ می تواند پرت مصالح و هزینه ها را به صورت فزاینده ای بالا ببرد،در حالی که استفاده از روش تر برای یک ترمیم کوچک غیراقتصادی است.

جمع بندی نهایی

شاتکریت تر و خشک، هر دو ابزارهای قدرتمندی در جعبه ابزار مهندسی عمران هستند، اما کارایی هر یک به ماهیت پروژه وابسته است.

اگر پروژه شما حجم بالایی دارد،نیاز به کنترل کیفیت دقیق و نفوذناپذیری سازه ای دارد (مانند تونل ها یا مخازن)،شاتکریت تر انتخاب برتر است . این روش با پرت مصالح کمتر، آلودگی کمتر و یکنواختی بالاتر،بهره وری و دوام سازه را تضمین می کند.

اما اگر کار شما شامل ترمیم های موضعی،سازه های کوچک یا محل هایی با دسترسی دشوار است، شاتکریت خشک به دلیل سادگی لجستیک و تجهیزات، روش اقتصادی و مناسب تری خواهد بود.

در هر دو روش، استفاده از مصالح و افزودنی های تخصصی (نظیر میکروسیلیس، الیاف های تقویت کننده و شتاب دهنده های با کیفیت بالا) که توسط متخصصین بتن تأیید شده باشند، نقشی کلیدی در ارتقاء عملکرد نهایی شاتکریت ایفا می کند و تضمین کننده موفقیت در پروژه های عمرانی است.
