اتصال سرد در بتن

ساخت و ساز با بتن،فرآیندی پویا و زمان بند ی شده است که نیازمند دقت در جزئیات اجرا و کنترل مستمر کیفیت مصالح است. در این فرآیند، اتصال کامل و یکپارچه میان لایه های بتن ریخته شده، سنگ بنای مقاومت و دوام سازه محسوب می شود . با این حال،یکی از مخاطرات اجرایی که اغلب به دلیل ضعف در برنامه ریزی یا مشکلات لجستیکی رخ می دهد، پدیده ای به نام اتصال سرد در بتن (Cold Joint) است.

اتصال سرد، یکپارچگی ساختاری بتن را به طور جدی تهدید می کند و عملاً یک نقطه ضعف دائمی در بدنه سازه ایجاد می نماید. شناخت دقیق این پدیده، درک تفاوت آن با درزهای اجرایی کنترل شده،و به کارگیری استراتژی های پیشگیری و ترمیم، برای هر مهندس،ناظر و پیمانکاری که به کیفیت بلندمدت پروژه های خود اهمیت می دهد، حیاتی است. این مقاله از کلینیک بتن به بررسی جامع ابعاد اتصال سرد می پردازد و راهکارهای فنی لازم برای مواجهه با این چالش را ارائه می کند .

اتصال سرد در بتن چیست؟

اتصال سرد در بتن یک ناپیوستگی در ساختار بتن است که زمانی شکل می گیرد که لایه جدید بتن تازه (Plastic Concrete) بر روی لایه قبلی که فرآیند گیرش اولیه (Initial Set) را آغاز کرده، ریخته می شود،بدون اینکه اتصال شیمیایی و مکانیکی کامل میان دو لایه برقرار گردد.

تعریف اتصال سرد (Cold Joint)

هنگامی که زمان بین ریختن دو لایه متوالی بتن از حد مجاز تعیین شده (معمولاً بر اساس سرعت هیدراتاسیون سیمان و دمای محیط) فراتر می رود، لایه زیرین سفت شده و دیگر نمی تواند با لایه جدید به طور مونولیتیک (یکپارچه) ترکیب شود. نتیجه این امر، ایجاد یک صفحه ضعف مشخص، یا همان درز سرد بتن، درون عضو سازه ای است. این صفحه ضعف عملاً به صورت یک ترک یا گسست نازک در ساختار داخلی بتن عمل می کند.

تفاوت اتصال سرد با درز اجرایی کنترل شده

درک تفاوت میان اتصال سرد در بتن و درز اجرایی (Construction Joint) برای مهندسان بسیار ضروری است:

1. درز اجرایی (Construction Joint): این درزها برنامه ریزی شده هستند . محل قرارگیری آن ها از قبل در نقشه ها مشخص شده و برای اجرای آن ها تدابیر خاصی (مانند استفاده از زبانه و شیار،آرماتورهای برشی اضافی، و مواد پیونددهنده) در نظر گرفته می شود. هدف از درز اجرایی،تقسیم یک عضو سازه ای بزرگ به بخش های قابل اجرا در طول یک شیفت کاری است و مقاومت در این محل کنترل و تضمین می شود.
2. اتصال سرد (Cold Joint): این اتصال برنامه ریزی نشده و اتفاقی است . اتصال سرد یک نقص است که از شکست در فرآیند بتن ریزی مرحله ای ناشی می شود و هیچ تمهیدی برای تضمین انتقال بار (Shear Transfer) یا آب بندی آن صورت نگرفته است .

زمان شکل گیری اتصال سرد در فرآیند بتن ریزی

مهم ترین عامل در شکل گیری اتصال سرد،تجاوز از «زمان مجاز جابجایی و ریختن بتن» است. این زمان به شدت وابسته به نوع سیمان،نسبت آب به سیمان،و مهم تر از همه،دما و رطوبت محیط است . در شرایط استاندارد، زمانی که بتن شروع به از دست دادن کارایی می کند و خاصیت خمیری خود را از دست می دهد (معمولاً ۳۰ تا ۶۰ دقیقه پس از اختلاط)، باید از ریختن بتن جدید بر روی آن خودداری شود،مگر با آماده سازی خاص .

دلایل ایجاد اتصال سرد در بتن

اتصال سرد معمولاً نتیجه ترکیبی از عوامل لجستیکی،محیطی و ضعف در مدیریت کیفیت است:

توقف بتن ریزی بیش از زمان مجاز

این اصلی ترین دلیل است . تأخیرهای غیرمنتظره مانند خرابی تجهیزات (پمپ یا میکسر)،کمبود نیروی کار، یا مشکلات در دسترسی به محل پروژه می تواند باعث شود تا بتن لایه قبلی وارد مرحله گیرش شود.

تأخیر در حمل یا پمپاژ بتن

هنگامی که فواصل زمانی رسیدن کامیون های حمل بتن به محل پروژه طولانی می شود، یا اگر فرآیند پمپاژ دچار وقفه شود، حفظ پیوستگی در ریختن بتن مختل شده و اتصال سرد شکل می گیرد .

دمای نامناسب محیط

در دماهای بالا، سرعت هیدراتاسیون سیمان به شدت افزایش می یابد و زمان گیرش اولیه کاهش می یابد. در نتیجه، پنجره زمانی مجاز برای بتن ریزی پیوسته،بسیار کوچک می شود .

عدم استفاده از افزودنی های بتن کندگیر یا روان کننده

در پروژه های بزرگ یا شرایط محیطی گرم، استفاده هوشمندانه از [افزودنی های بتن] برای کنترل زمان گیرش (کندگیرکننده ها) و حفظ کارایی (فوق روان کننده ها) ضروری است . غفلت از این مواد می تواند منجر به سفت شدن سریع بتن و ایجاد اتصال سرد شود.

ضعف در برنامه ریزی اجرایی

برنامه ریزی ضعیف برای بتن ریزی مرحله ای، شامل عدم محاسبه صحیح ظرفیت حمل مصالح،سرعت تولید بتن و توان اجرایی تیم،مستقیماً به توقف های ناخواسته و اتصال سرد می انجامد.

اثرات و پیامدهای اتصال سرد

پیامدهای اتصال سرد صرفاً به ظاهر سازه محدود نمی شود؛ بلکه بر هر دو جنبه کلیدی عملکرد بتن—مقاومت و دوام—تأثیر می گذارد .

کاهش مقاومت فشاری و برشی بتن

در محل اتصال سرد، اتصال مناسب خمیر سیمان میان دو لایه وجود ندارد . این امر مقاومت در برابر تنش های برشی و فشاری را در آن سطح به شدت کاهش می دهد. در سازه هایی که تحت بارهای دینامیک یا لرزه ای قرار دارند، این سطح ضعف می تواند نقطه شکست اولیه باشد.

افزایش نفوذپذیری آب و مواد مخرب

شاید مهم ترین اثر مخرب اتصال سرد، افزایش نفوذپذیری بتن باشد. این درزها به مثابه کانال هایی عمل می کنند که آب، رطوبت،و گازهای مخرب را به درون ساختار بتن هدایت می کنند .

ایجاد مسیر نفوذ یون ها و سولفات ها

نفوذ سریع یون های کلراید (به ویژه در سازه های دریایی یا مجاور نمک های یخ زدا) و سولفات ها از طریق اتصال سرد،باعث خوردگی آرماتور و تخریب شیمیایی بتن می شود. این امر دوام و عمر مفید سازه را به شدت کاهش می دهد .

کاهش دوام و عمر مفید سازه

کاهش مقاومت و افزایش نفوذپذیری،منجر به تسریع فرآیندهای تخریبی می شود که در نهایت عمر مفید سازه را کوتاه تر می کند و هزینه های نگهداری و ترمیم را به شدت افزایش می دهد.

روش های پیشگیری از ایجاد اتصال سرد

پیشگیری از ایجاد اتصال سرد همواره مقرون به صرفه تر و مطمئن تر از ترمیم آن است.

برنامه ریزی صحیح بتن ریزی

باید قبل از شروع کار، ظرفیت تجهیزات، نیروی انسانی و زنجیره تأمین بتن به دقت محاسبه شود تا تضمین گردد بتن ریزی به طور پیوسته و بدون وقفه در هر مرحله انجام می گیرد . تعیین نقاط توقف (درزهای اجرایی) باید از قبل مشخص و کنترل شده باشد.

استفاده از افزودنی های بتن برای کنترل زمان گیرش

در پروژه های وسیع و پیچیده، مهندسان باید از [افزودنی های بتن] مناسب استفاده کنند:

• کندگیرکننده ها (Retarders): برای افزایش زمان کارایی بتن در شرایط گرم یا برای بتن ریزی در حجم های بزرگ که زمان بندی حیاتی است .
• روان کننده های بتن (Superplasticizers): برای حفظ کارایی بالا بدون افزودن آب، که به تسهیل یکپارچگی میان لایه های تازه کمک می کند .

آماده سازی مناسب سطح بتن قبلی

اگر توقف بتن ریزی اجتناب ناپذیر باشد و لایه زیرین شروع به گیرش کرده باشد، باید سطح آن را قبل از ریختن بتن جدید، کاملاً تمیز و زبر کرد و یک لایه دوغاب سیمانی یا چسب بتن با کیفیت (از دسته [محصولات بتن] تخصصی) روی سطح اجرا شود تا اتصال شیمیایی تقویت گردد.

انتخاب صحیح محصولات بتن متناسب با شرایط پروژه

اطمینان از انتخاب طرح اختلاط و نوع سیمان مناسب برای شرایط محیطی پروژه، می تواند زمان گیرش را به نفع تیم اجرا تنظیم کند. مشاوران فنی باید در انتخاب مواد بر اساس دمای محیط، حجم بتن ریزی و مدت زمان مورد نیاز برای پرداخت، راهنمایی های لازم را ارائه دهند.

روش های ترمیم اتصال سرد در بتن

هنگامی که اتصال سرد ایجاد می شود، ترمیم آن باید به صورت مهندسی شده و با استفاده از مواد تخصصی صورت پذیرد تا بتواند هم مقاومت سازه ای و هم دوام را بازگرداند .

آماده سازی سطح اتصال

ترمیم موفق منوط به آماده سازی دقیق است:

زبرسازی مکانیکی

سطح اتصال سرد باید با استفاده از روش های مکانیکی مانند واترجت پرفشار یا چکش های سبک، زبرسازی (Roughening) شود تا سطح پیوند مناسب برای مواد ترمیمی جدید فراهم گردد.

حذف لایه ضعیف و آلودگی ها

هرگونه لایه ضعیف، شن، گرد و غبار، یا آلودگی های شیمیایی باید به طور کامل از بین برود. در این مرحله،عمق درز باید مشخص شود .

استفاده از مواد پیونددهنده

پس از آماده سازی، باید از مواد پیونددهنده با کارایی بالا استفاده شود:

پرایمرها و چسب های بتن

برای اتصال لایه ترمیمی به بتن موجود، استفاده از چسب های اپوکسی یا پرایمرهای اصلاح شده با پلیمر ضروری است . این مواد اتصال قوی میان بتن قدیمی و مواد ترمیمی جدید را تضمین می کنند .

نقش محصولات بتن ترمیمی

برای پر کردن درزها و شکاف های عمیق، باید از ملات های ترمیمی پرمقاومت و بدون انقباض (Shrinkage Compensated) از دسته [محصولات بتن] استفاده کرد. این ملات ها باید دارای مقاومت فشاری مشابه یا بالاتر از بتن موجود باشند.

آب بندی و محافظت نهایی

از آنجایی که اتصال سرد مسیر اصلی نفوذ رطوبت است، آب بندی نهایی حیاتی است:

استفاده از ماستیک و درزگیر بتن برای درزها

اگر درز سرد به سطح باز شده باشد، باید پس از ترمیم ساختاری،از [ماستیک و درزگیر بتن] انعطاف پذیر (مانند پلی یورتان یا سیلیکون های سازه ای) برای آب بندی دائمی استفاده شود تا از نفوذ سطحی آب جلوگیری کند.

اجرای پوشش های محافظتی بتن برای کاهش نفوذپذیری

برای محافظت بلندمدت و افزایش دوام، اجرای [پوشش های محافظتی بتن] (مانند پوشش های سیمانی کریستالی،اپوکسی یا پوشش های ضد کربناتاسیون) بر روی محل ترمیم و نواحی اطراف توصیه می شود تا نفوذپذیری کلی سطح کاهش یابد و آرماتورها محافظت شوند.

اتصال سرد در سازه های خاص

اهمیت کنترل اتصال سرد در برخی سازه ها به دلیل حساسیت آن ها نسبت به نفوذپذیری، دو چندان است.

اتصال سرد در مخازن و سازه های آبی

در مخازن آب، سدها،و کانال ها، اتصال سرد یک نقطه نشت بالقوه است. وجود این نقص به معنای عدم موفقیت در هدف اصلی سازه (آب بندی) است و ترمیم آن نیازمند استفاده از محصولات بتن آب بند و روش های تزریق است .

اتصال سرد در سازه های زیرزمینی

در تونل ها، فونداسیون ها و زیرزمین ها که تحت فشار آب های زیرزمینی قرار دارند، اتصال سرد می تواند منجر به آب بندی ناموفق و خسارات جدی شود.

اتصال سرد در بتن جاده و کف های صنعتی

در کف های صنعتی که تحت ترافیک سنگین و بارهای دینامیک هستند، اتصال سرد می تواند منجر به خرد شدن (Spalling) و تخریب سریع سطح شود.

تشخیص اتصال سرد در بتن

تشخیص زودهنگام اتصال سرد برای ارزیابی نیاز به ترمیم ضروری است.

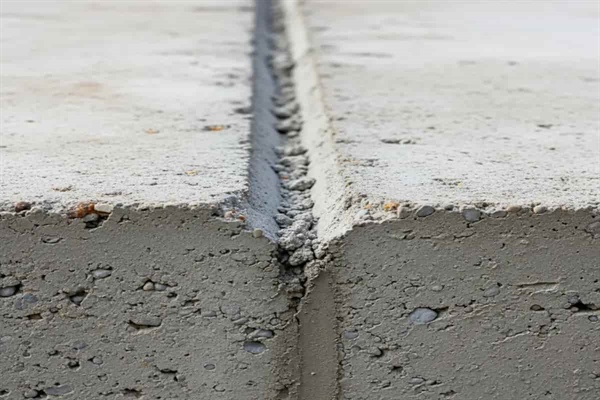

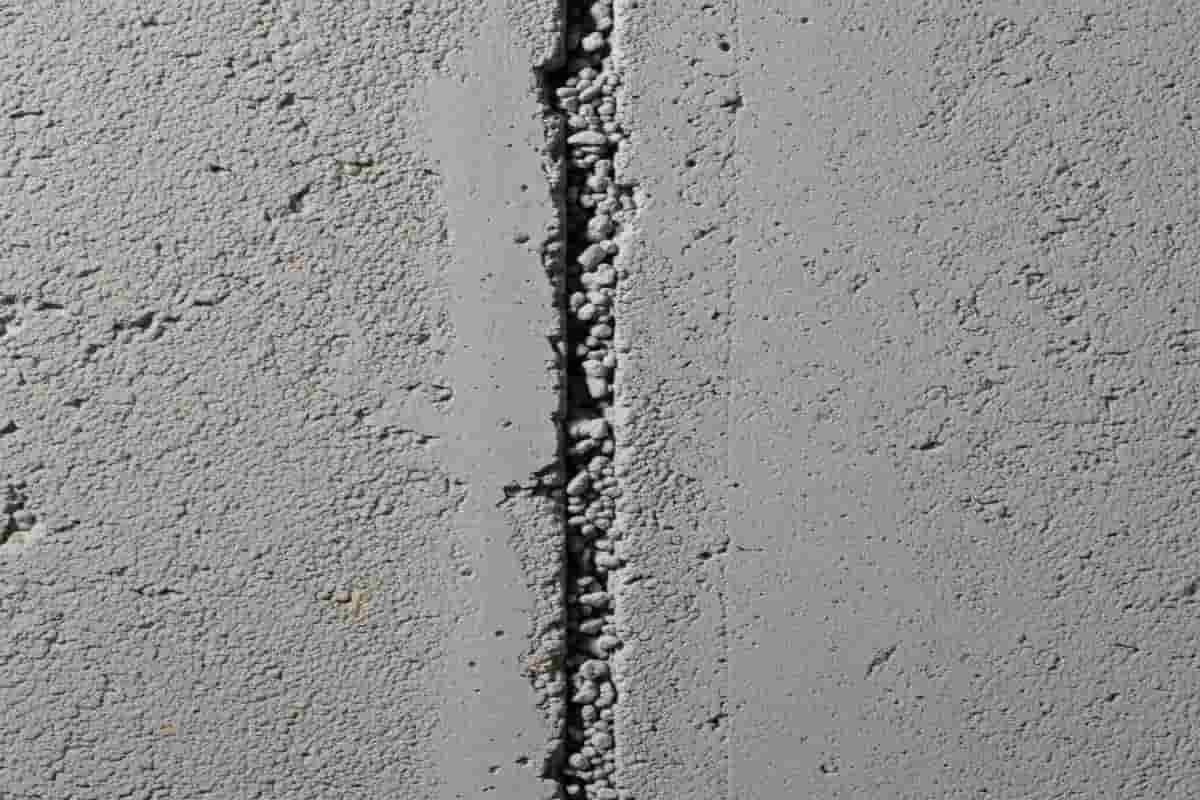

نشانه های ظاهری اتصال سرد

• خط جدایش (Hairline Crack): اغلب به صورت یک خط بسیار نازک،اما پیوسته،در طول سطح بتن مشاهده می شود.
• تغییر رنگ یا بافت: ممکن است تفاوت جزئی در رنگ،تخلخل، یا بافت سنگدانه ها بین دو لایه بتن وجود داشته باشد.
• نشتی آب: در سازه های هیدرولیکی،نشتی آب از این خطوط،بارزترین نشانه اتصال سرد است .

روش های آزمایش و ارزیابی اتصال سرد

برای ارزیابی عمق و کیفیت اتصال، می توان از روش های غیرمخرب (NDT) مانند رادار نفوذ در زمین (GPR) یا تست اولتراسونیک پالس اکو استفاده کرد تا عدم یکپارچگی داخلی (Void) مشخص شود.

اهمیت بررسی اتصال سرد در بازدیدهای دوره ای

بازدیدهای منظم،به ویژه در سال های اولیه بهره برداری، برای شناسایی و مستندسازی اتصال های سرد ضروری است. این اطلاعات برای برنامه ریزی استراتژی های نگهداری بلندمدت استفاده می شود .

جمع بندی

اتصال سرد در بتن، بیش از یک نقص ظاهری، نشانگر یک شکست در فرآیند اجرای صحیح مهندسی است که مقاومت و دوام سازه را در معرض خطر قرار می دهد . این درزهای ناخواسته، مسیری برای نفوذ عوامل مخرب فراهم می کنند و عمر مفید سازه را کاهش می دهند .
