برای اطمینان از کیفیت و طول عمر بتن، مهندسان به ابزارهای تشخیصی دقیقی نیاز دارند که بتوانند نفوذپذیری (Permeability) بتن را به سرعت و دقت ارزیابی کنند. در این میان، آزمایش تعیین مقاومت الکتریکی بتن به عنوان یک آزمون غیرمخرب (NDT) و کارآمد،جایگاه ویژه ای یافته است . این آزمایش نه تنها معیاری سریع برای ارزیابی ریزساختار بتن ارائه می دهد، بلکه توانایی پیش بینی مستقیم خطر خوردگی آرماتور را نیز دارد.
هدف از این مقاله، ارائه یک راهنمای جامع برای مهندسان عمران، ناظران،کارشناسان آزمایشگاهی و دانشجویان است تا با روش اجرا،تفسیر نتایج و کاربردهای کلیدی این آزمایش مهم در افزایش دوام سازه های بتنی آشنا شوند .
مقاومت الکتریکی بتن چیست؟
مقاومت الکتریکی بتن (Electrical Resistivity of Concrete) معیاری است که نشان می دهد یک توده بتنی چه مقدار در برابر عبور جریان الکتریکی مقاومت می کند. این مقاومت با واحد اهم-متر (Ω.m) یا کیلو اهم-سانتیمتر (kΩ.cm) اندازه گیری می شود .
مفهوم عبور جریان الکتریکی در بتن
برخلاف فلزات که جریان الکتریکی عمدتاً توسط الکترون ها هدایت می شود،در بتن اشباع،جریان توسط حرکت یون ها از طریق محلول آبی موجود در حفرات و منافذ بتن منتقل می گردد . یون هایی نظیر سدیم ($Na^+$)، پتاسیم ($K^+$)،و هیدروکسیل ($OH^-$) مسئول اصلی این انتقال هستند.
ارتباط مقاومت الکتریکی با ریزساختار بتن
مقاومت الکتریکی بتن رابطه ای مستقیم با ریزساختار و تراکم سیمان دارد. این مقاومت به شدت تحت تأثیر عوامل زیر است:
- حجم منافذ: هرچه میزان منافذ و حفرات به هم پیوسته در بتن کمتر باشد، مسیرهای عبور یون ها محدودتر شده و مقاومت افزایش می یابد .
- اشباع بودن حفرات: بتنی که کاملاً اشباع از آب باشد، دارای کمترین مقاومت خواهد بود، زیرا محلول الکترولیت (آب و یون ها) به راحتی جریان را هدایت می کند.
- نوع و غلظت یون ها: وجود یون های کلرید و سولفات می تواند رسانایی بتن را افزایش داده و در نتیجه، مقاومت الکتریکی را کاهش دهد .
به عبارت ساده، مقاومت الکتریکی بالا معادل نفوذپذیری کم و دوام زیاد است .
اهمیت آزمایش تعیین مقاومت الکتریکی بتن
آزمایش مقاومت الکتریکی، یک ابزار تشخیصی قدرتمند و سریع است که توانایی ارزیابی همزمان نفوذپذیری و پتانسیل خوردگی را فراهم می آورد .
ارزیابی نفوذپذیری بتن
مقاومت الکتریکی بتن به طور مستقیم با نفوذپذیری آن در برابر یون های کلرید و آب مرتبط است . یون کلرید اصلی ترین عامل مهاجم و مخرب در بتن های مسلح است که باعث شروع خوردگی آرماتور می شود. آزمایش مقاومت الکتریکی، با فراهم کردن داده های سریع،ارزیابی می کند که بتن تا چه حد توانایی مقاومت در برابر این نفوذ را دارد.
پیش بینی احتمال خوردگی آرماتور
خوردگی آرماتور فرآیندی الکتروشیمیایی است که نیاز به وجود یک مسیر رسانای الکتریکی (محلول الکترولیت در بتن) برای تکمیل مدار خود دارد . هرچه مقاومت الکتریکی بتن بالاتر باشد، مسیر الکتریکی دشوارتر شده و نرخ جریان خوردگی به شدت کاهش می یابد . نتایج این آزمون به مهندسان اجازه می دهد تا:
- سرعت نفوذ کلرید را تخمین بزنند.
- زمان مورد نیاز برای شروع خوردگی (زمان اینداکشن) را پیش بینی کنند.
- مناطقی از سازه که در معرض بیشترین خطر قرار دارند را شناسایی کنند .
کنترل کیفیت بتن در پروژه های خاص
در سازه هایی نظیر پل ها، اسکله های دریایی، مخازن تصفیه آب و کارخانجات صنعتی که تماس مستقیم با آب شور،مواد شیمیایی یا رطوبت بالا دارند، کنترل کیفیت دوام از اهمیت دو چندان برخوردار است . این آزمایش برای بررسی انطباق بتن اجرا شده با مشخصات فنی دوام درجا (In-Situ Durability) بسیار مؤثر است.
روش های اندازه گیری مقاومت ال��تریکی بتن
برای اندازه گیری مقاومت الکتریکی بتن، دو روش اصلی رایج هستند که هر یک کاربرد خاص خود را دارند.

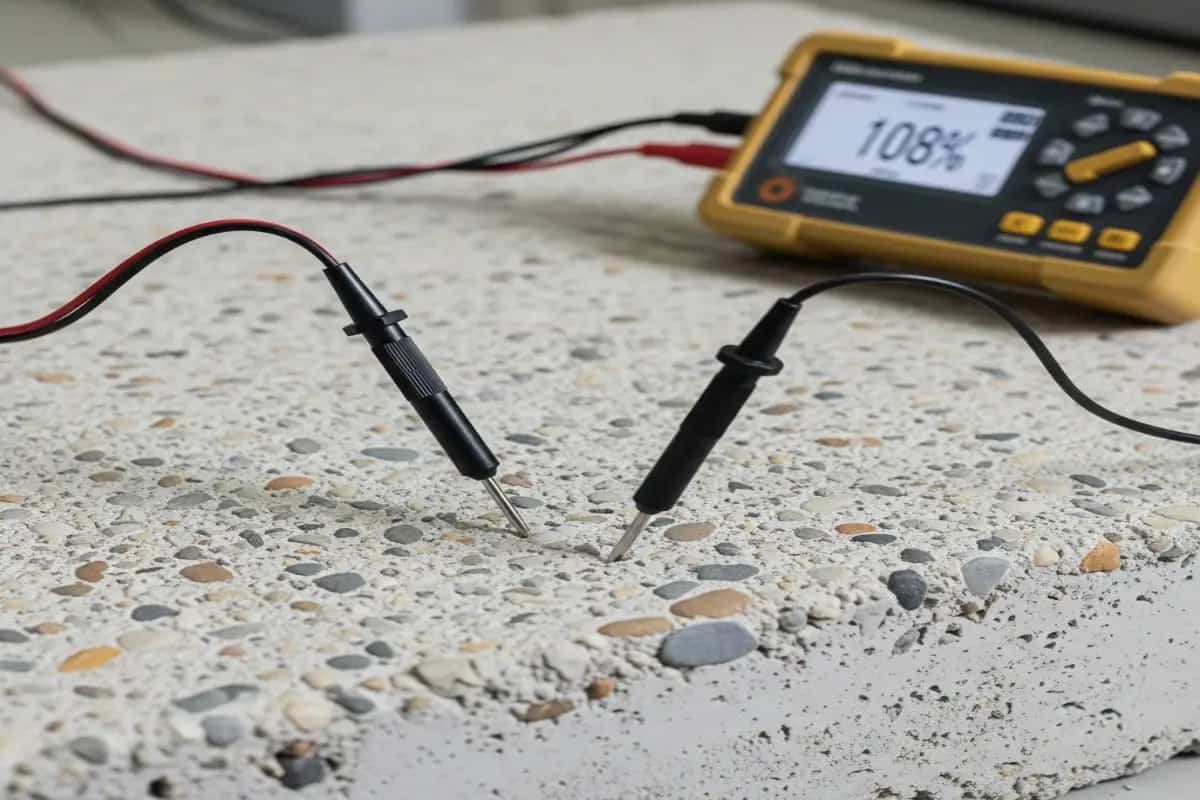

روش دو الکترودی (Two-Probe Method)
در این روش،از دو الکترود برای اعمال جریان و اندازه گیری اختلاف پتانسیل استفاده می شود. این روش معمولاً برای اندازه گیری نمونه های آزمایشگاهی (استوانه ها یا مکعب های بتنی) یا مقاطع کوچک بتن مناسب است .
نکات: این روش ساده است اما مقاومت الکتریکی اندازه گیری شده شامل مقاومت تماسی (Contact Resistance) بین الکترود و سطح بتن نیز می شود، که می تواند منجر به خطای اندازه گیری گردد .
روش چهار الکترودی (ونر - Wenner Array)
روش ونر (Wenner) که در استاندارد AASHTO T 358 و ASTM C1760 مرجع است، پرکاربردترین روش برای آزمایش های غیرمخرب در محل (Field Testing) است . این روش برای غلبه بر مشکل مقاومت تماسی طراحی شده است.
در آرایش ونر، چهار الکترود خطی به فاصله مساوی (معمولاً $a$) در سطح بتن قرار می گیرند:
- الکترودهای بیرونی (۱ و ۴): جریان الکتریکی (معمولاً AC با فرکانس پایین) به بتن اعمال می کنند .
- الکترودهای داخلی (۲ و ۳): اختلاف پتانسیل ناشی از عبور جریان را اندازه گیری می کنند .
مراحل انجام آزمایش مقاومت الکتریکی بتن
اجرای صحیح این آزمایش مستلزم رعایت دقیق شرایط نمونه و مراحل استاندارد است.
تجهیزات مورد نیاز
- دستگاه اندازه گیری مقاومت الکتریکی: دستگاهی که قابلیت اعمال جریان متناوب (AC) و اندازه گیری ولتاژ در آرایش چهار الکترودی را داشته باشد .
- آرایه الکترودها: چهار الکترود با فاصله ثابت (معمولاً ۳ تا ۵ سانتی متر برای بتن).
- فوم یا پد اشباع: برای اطمینان از تماس الکتریکی خوب و پایدار بین الکترودها و سطح بتن .
- نمونه بتن: می تواند نمونه استوانه ای استاندارد (در آزمایشگاه) یا سطوح سازه ای (در محل) باشد .
آماده سازی نمونه و تنظیم رطوبت
رطوبت،حیاتی ترین عامل است . مقاومت الکتریکی بتن با افزایش رطوبت به شدت کاهش می یابد. برای مقایسه پذیری نتایج،یا باید نمونه ها کاملاً اشباع شوند (استاندارد آزمایشگاهی) یا رطوبت سطح در بتن درجا اندازه گیری و در محاسبات لحاظ شود .
مراحل آماده سازی (نمونه آزمایشگاهی):
- نمونه های بتنی به مدت حداقل ۲۴ ساعت در آب آهک اشباع قرار داده شوند .
- سطح نمونه باید قبل از اندازه گیری با یک پارچه مرطوب پاک شود تا آب سطحی اضافی برداشته شود.
مراحل انجام آزمایش:
- انتخاب محل: در بتن درجا، نقاطی را انتخاب کنید که از ترک ها، درزها و لبه ها فاصله کافی داشته باشند .
- قرارگیری الکترودها: آرایه ونر را روی سطح قرار داده و با استفاده از اسفنج های مرطوب، از تماس کامل و بدون شکاف بین الکترودها و بتن اطمینان حاصل کنید .
- اعمال جریان و ثبت داده: دستگاه را روشن کرده و اجازه دهید جریان AC اعمال شود. دستگاه به صورت خودکار مقاومت ویژه را محاسبه و نمایش می دهد.
- تکرار اندازه گیری: برای اطمینان،اندازه گیری در چند نقطه مجاور یا در جهت های عمود بر هم انجام و میانگین ثبت می شود .
عوامل مؤثر بر مقاومت الکتریکی بتن
درک عوامل مؤثر بر مقاومت الکتریکی،کلید انتخاب طرح اختلاط و روش های اجرایی مناسب برای دستیابی به دوام مطلوب است.
۱ . نسبت آب به سیمان (w/c)
نسبت آب به سیمان مهم ترین عامل در تعیین ریزساختار بتن است. کاهش نسبت $w/c$ باعث کاهش تخلخل مویین و افزایش تراکم می شود، در نتیجه مسیرهای یونی مسدود شده و مقاومت الکتریکی به طور چشمگیری افزایش می یابد .
۲ . نوع سیمان و مواد جایگزین (SCMs)
استفاده از مواد سیمانی مکمل (مانند خاکستر بادی،سرباره کوره بلند و میکروسیلیس) باعث کاهش منافذ به هم پیوسته و تصفیه ریزساختار بتن می شود . حضور این مواد، به ویژه میکروسیلیس،مقاومت الکتریکی را در سنین بالاتر به شدت افزایش داده و نفوذپذیری را کاهش می دهد.
۳ . میزان رطوبت بتن
همانطور که ذکر شد،مقاومت الکتریکی بتن خشک بسیار بیشتر از بتن اشباع است. در پروژه های درجا، اندازه گیری باید در شرایط رطوبتی استاندارد یا با تصحیح رطوبت انجام شود تا مقایسه پذیری حفظ گردد .
۴. دمای محیط
افزایش دما منجر به افزایش جنبش یون ها شده و رسانایی را بالا می برد . بنابراین، اندازه گیری ها باید در دمای استاندارد (معمولاً ۲۳ درجه سلسیوس) انجام شده یا نتایج برای دمای استاندارد تصحیح شوند.
۵. استفاده از افزودنی های بتن
بسیاری از افزودنی های بتن تخصصی،مانند افزودنی های کاهش دهنده نفوذپذیری (Permeability Reducing Admixtures) یا پوزولان های فعال، با بهبود ریزساختار هیدراسیون، به طور مؤثر مقاومت الکتریکی را افزایش می دهند. انتخاب افزودنی مناسب می تواند تضمین کننده دوام طولانی مدت در محیط های خورنده باشد.
تفسیر نتایج آزمایش مقاومت الکتریکی بتن
نتایج مقاومت الکتریکی بتن، مستقیماً به درجه نفوذپذیری و پتانسیل خوردگی مرتبط می شوند. مراجع استاندارد (مانند AASHTO و FDOT) مقادیر مقاومت الکتریکی را به کلاس های دوام تقسیم می کنند .
جدول طبقه بندی مقاومت الکتریکی بتن
| مقاومت الکتریکی ویژه (ρ) |
طبقه بندی نفوذپذیری یون کلرید |
ریسک خوردگی آرماتور |
| کمتر از ۵ کيلو اُهم-سانتیمتر |
نفوذپذیری بالا |
ریسک بسیار بالا |
| ۵ تا ۱۰ کيلو اُهم-سانتیمتر |
نفوذپذیری متوسط |
ریسک بالا |
| ۱۰ تا ۲۰ کيلو اُهم-سانتیمتر |
نفوذپذیری کم |
ریسک متوسط |
| ۲۰ تا ۵۰ کيلو اُهم-سانتیمتر |
نفوذپذیری بسیار کم |
ریسک کم |
| بیشتر از ۵۰ کيلو اُهم-سانتیمتر |
نفوذپذیری ناچیز |
ریسک ناچیز |
اگر مقاومت بتن اجرا شده در محل، به طور مداوم در محدوده ۱۰ تا ۲۰ کيلو اُهم-سانتیمتر (نفوذپذیری کم) باشد، مهندس ناظر می تواند نتیجه گیری کند که بتن دارای دوام مناسبی در برابر نفوذ کلرید است و زمان شروع خوردگی به طور قابل توجهی طولانی خواهد بود.
مقایسه مقاومت الکتریکی بتن با سایر آزمایش ها
آزمایش مقاومت الکتریکی اغلب به عنوان جایگزین سریع تری برای آزمایش های سنتی نفوذپذیری شناخته می شود .
مقایسه با آزمایش نفوذپذیری سریع کلرید (RCPT)
آزمایش نفوذپذیری سریع کلرید (RCPT) یا AASHTO T 277 که میزان بار الکتریکی عبوری (به کولن) را در مدت ۶ ساعت اندازه گیری می کند، یک آزمون مخرب و زمان بر است .
| ویژگی |
مقاومت الکتریکی بتن |
نفوذپذیری سریع کلرید (RCPT) |
| ماهیت آزمون |
غیرمخرب (NDT) |
مخرب |
| سرعت |
بسیار سریع (چند دقیقه) |
زمان بر (۶ ساعت) |
| پیچیدگی اجرا |
ساده |
نیاز به تجهیزات تخصصی و آماده سازی نمونه |
| کاربرد |
کنترل کیفیت درجا و آزمایشگاهی |
عمدتاً آزمایشگاهی |
مزیت اصلی مقاومت الکتریکی،سرعت بالای آن است که امکان ارزیابی تعداد زیادی از نقاط در یک سازه بزرگ را در کمترین زمان فراهم می کند، در حالی که RCPT فقط یک ارزیابی نقطه ای (روی نمونه مغزه گیری شده) ارائه می دهد.
راهکارهای عملی برای افزایش مقاومت الکتریکی بتن
دستیابی به مقاومت الکتریکی بالا، صرفاً با اصلاح طرح اختلاط پایان نمی یابد، بلکه نیازمند استراتژی های جامع حفاظتی است .
۱ . اصلاح طرح اختلاط و کاهش $w/c$
اولین گام برای افزایش مقاومت،کاهش نسبت آب به سیمان و استفاده از دوز مناسب [افزودنی های بتن] (لینک داخلی به محصولات افزودنی) فوق روان کننده است تا کارایی لازم با حداقل آب ممکن تأمین شود. همچنین، استفاده از میکروسیلیس و متاکائولین به شدت مقاومت الکتریکی را بهبود می بخشد .
۲. استفاده از پوشش های محافظتی بتن
حتی بتنی با نفوذپذیری کم نیز ممکن است به مرور زمان دچار ترک های سطحی شود . در محیط های به شدت خورنده (دریایی یا شیمیایی)، استفاده از [پوشش های محافظتی بتن] (لینک داخلی به محصولات پوشش ها) ضروری است. این پوشش ها یک سد فیزیکی روی سطح ایجاد کرده و از نفوذ یون های کلرید و آب به ریزساختار بتن جلوگیری می کنند . پوشش های اپوکسی، پلی یورتان یا نفوذگرهای کریستالی،با قطع کامل تماس محیط تهاجمی با بتن، مقاومت الکتریکی مؤثر سطح را به بی نهایت می رسانند.
۳. کنترل درزها و ترک ها با ماستیک و درزگیر بتن
درزهای اجرایی، انبساطی و ترک های ناشی از نشست یا انقباض پلاستیک،مسیری مستقیم برای نفوذ آب و یون های خورنده هستند. در این مناطق، مقاومت الکتریکی عملاً صفر است. استفاده از [ماستیک و درزگیر بتن] (لینک داخلی به محصولات درزگیر) با کیفیت بالا، که انعطاف پذیری و چسبندگی مناسبی داشته باشند، تضمین می کند که مهم ترین نقاط ضعف سازه در برابر نفوذ محافظت شوند.
اشتباهات رایج در انجام آزمایش
دقت در اجرای آزمایش مقاومت الکتریکی برای جلوگیری از تفسیر اشتباه ضروری است:
- آماده سازی نادرست نمونه: عدم اشباع کامل نمونه های آزمایشگاهی یا عدم توجه به رطوبت بتن درجا،رایج ترین منبع خطا است.
- بی توجهی به شرایط رطوبتی: مقایسه نتایج بتنی که در روزهای خشک اندازه گیری شده با بتنی که در روزهای بارانی اندازه گیری شده،بدون تصحیح رطوبت، منجر به نتیجه گیری های اشتباه می شود .
- استفاده از دستگاه های کالیبره نشده: اطمینان از صحت عملکرد دستگاه و کالیبراسیون منظم الکترودها برای دقت داده ها ضروری است .
- تفسیر اشتباه نتایج: استفاده از جدول طبقه بندی بدون در نظر گرفتن سن بتن (مقاومت الکتریکی با افزایش سن بهبود می یابد) و نوع محیط تهاجمی .
استانداردها و منابع مرتبط
مهندسان و تکنسین های آزمایشگاهی برای اجرای دقیق این آزمون باید به مراجع و استانداردهای زیر رجوع کنند:
- AASHTO T 358: Standard Method of Test for Surface Resistivity Indication of Concrete’s Ability to Resist Chloride Ion Penetration (روش استاندارد اصلی برای آزمایش ونر).
- ASTM C1760: Standard Test Method for Bulk Electrical Conductivity of Concrete (برای نمونه های آزمایش��اهی).
رعایت این دستورالعمل ها تضمین می کند که نتایج به دست آمده قابل مقایسه با داده های بین المللی باشند و تصمیمات مدیریتی بر پایه داده های معتبر اتخاذ شوند.
جمع بندی
آزمایش تعیین مقاومت الکتریکی بتن، فراتر از یک آزمون ساده،یک ابزار استراتژیک برای مدیریت دوام سازه های بتنی است. این آزمون با سرعت بالا، ماهیت غیرمخرب و ارتباط مستقیم با میزان نفوذ یون های کلرید، به مهندسان اجازه می دهد تا در مراحل اولیه پروژه، کیفیت بتن را ارزیابی کرده و در صورت نیاز، پیش از وقوع خوردگی، اقدامات اصلاحی را اعمال نمایند.
با توجه به هزینه های سرسام آور تعمیر و نگهداری سازه های آسیب دیده، سرمایه گذاری در کنترل کیفیت دوام از طریق آزمایش هایی نظیر مقاومت الکتریکی، یک ضرورت اقتصادی و فنی است . با استفاده از این داده ها و به کارگیری راهکارهای تخصصی شامل اصلاح طرح اختلاط، استفاده بهینه از افزودنی های بتن و اجرای دقیق پوشش های محافظتی بتن و ماستیک و درزگیر بتن،می توان عمر مفید سازه ها را به طور چشمگیری افزایش داد.
ما در کلینیک بتن،با ارائه محصولات و خدمات تخصصی در حوزه دوام بتن، همراه شما در مسیر تضمین پایداری و طول عمر پروژه های ساختمانی هستیم.
