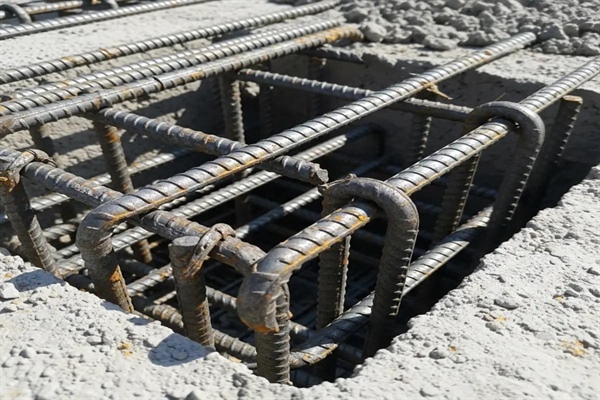

نسبت آرماتور در بتن

این مقاله،با هدف ارائه یک راهنمای جامع و کاربردی،به بررسی عمیق اهمیت تعیین نسبت آرماتور در بتن می پردازد و تأثیرات حیاتی آن را بر مقاومت، انعطاف پذیری و طول عمر سازه تشریح می کند. ما در این مسیر،علاوه بر بررسی ضوابط آیین نامه ای، به نکات اجرایی کلیدی و نقش مواد مکمل مانند محصولات آب بند کننده های بتن و گروت و مواد ثابت سازی در تضمین کیفیت نهایی سازه خواهیم پرداخت.

اهمیت تعیین نسبت صحیح آرماتور در بتن برای دوام و مقاومت سازه

طراحی سازه ای موفق،بر پایه یک اصل ساده استوار است: استفاده هوشمندانه از مصالح. بتن در برابر فشار مقاومت شگفت انگیزی دارد، اما در برابر کشش بسیار ضعیف است. این ضعف،با جاسازی شبکه ای از فولاد پرمقاومت (آرماتور یا میلگرد) جبران می شود . اما سؤال حیاتی این است: چه مقدار فولاد نیاز است؟

پاسخ به این پرسش، تعیین کننده نسبت آرماتورگذاری است. تعیین نسبت صحیح فولاد به حجم بتن، فراتر از یک محاسبۀ صرف،یک هنر مهندسی است که تضمین می کند سازه در طول عمر مفید خود، نه دچار شکست ناگهانی (در صورت کمبود آرماتور) شود و نه دچار تردی و مشکلات اجرایی (در صورت تراکم بیش از حد آرماتور).

معرفی ارتباط بین آرماتورگذاری و کیفیت نهایی بتن تنها محدود به محاسبات اولیه نیست . در محیط های خورنده یا سازه هایی که در معرض رطوبت دائمی قرار دارند (مانند زیرزمین ها یا مخازن)، حتی اگر آرماتورگذاری بتن به بهترین شکل انجام شده باشد، نفوذ آب می تواند فولاد را دچار خوردگی کند. اینجاست که اهمیت استفاده از محصولات آب بند کننده های بتن برای محافظت از اسکلت فولادی، حتی پیش از شروع بارگذاری، دو چندان می شود. همچنین، استفاده از مواد ثابت سازی با کیفیت، چسبندگی مطلوب بین فولاد و بتن را تضمین کرده و انتقال تنش ها را به حداکثر می رساند.

آرماتور و بتن مسلح: بنیاد تاب آوری سازه ای

بتن مسلح یک ماده کامپوزیت است که از ترکیب دو ماده با خواص متضاد و مکمل تشکیل شده است . درک صحیح از این ترکیب، کلید اجرای موفقیت آمیز پروژه های عمرانی است.

آرماتور چیست و چرا در بتن استفاده می شود؟

آرماتور، که معمولاً به شکل میلگردهای آجدار فولادی استفاده می شود، وظیفه جذب تنش های کششی و برشی را بر عهده دارد. بتن می تواند بارهای فشاری بسیار بالایی را تحمل کند،اما کشش ناشی از خمش یا بارگذاری جانبی باعث ترک خوردگی و شکست سریع آن می شود.

نقش اصلی آرماتور:

1. تحمل نیروهای کششی: آرماتور به عنوان جایگزین بتن در ناحیه کشش عمل می کند.
2. کنترل عرض ترک ها: با توزیع تنش در طول مقطع،از تشکیل ترک های بزرگ و متمرکز جلوگیری می کند.
3. افزایش شکل پذیری (Ductility): آرماتور کافی، اطمینان می دهد که در صورت افزایش بار،سازه به جای شکست ناگهانی (Brittle Failure)، تغییر شکل نشان داده و زمان کافی برای تخلیه یا تقویت فراهم شود.

انواع آرماتور و کاربردهای آن

آرماتورها در انواع مختلفی تولید می شوند که هر یک کاربرد خاصی دارند:

• میلگردهای آجدار (Deformed Bars): رایج ترین نوع، دارای آج هایی برای بهبود چسبندگی با بتن .
• میلگردهای ساده (Plain Bars): عمدتاً برای خاموت ها و سازه هایی با تنش کمتر استفاده می شوند.
• توری های مش (Welded Wire Mesh): اغلب در دال ها و کف سازی صنعتی برای کنترل ترک های ناشی از جمع شدگی (Shrinkage) و بارهای توزیع شده به کار می روند.

نقش آرماتور در کف سازی صنعتی و سازه های بتنی

در محیط های صنعتی،دال های بتنی اغلب تحت تنش های بسیار شدید ناشی از ترافیک سنگین لیفتراک ها، بارهای متمرکز تجهیزات و سایش دائمی قرار دارند. در کف سازی صنعتی، نسبت آرماتور اهمیت مضاعفی پیدا می کند. اگر درصد فولاد کافی نباشد، دال به سرعت ترک خورده و نیاز به تعمیرات پرهزینه پیدا می کند.

علاوه بر این،در مناطق لرزه خیز،آرماتورهای طولی و خاموت ها (آرماتورهای عرضی) باید بر اساس ضوابط سخت گیرانه آیین نامه ای محاسبه شوند تا قابلیت جذب انرژی زمین لرزه را فراهم آورند و از گسیختگی برشی ستون ها و تیرها جلوگیری کنند.

نسبت آرماتور در بتن: محاسبه و ضوابط فنی

موفقیت یک سازه بتنی مسلح، مستقیماً به مفهوم اساسی "نسبت آرماتور" وابسته است . این نسبت نه تنها از لحاظ عملکردی، بلکه از منظر اقتصادی و اجرایی نیز اهمیت دارد.

تعریف نسبت آرماتور (درصد فولاد به حجم بتن)

نسبت آرماتور ($\rho$) عبارت است از نسبت سطح مقطع فولاد ($A_s$) به سطح مقطع موثر بتن ($b \times d$) در یک المان سازه ای (مانند تیر یا ستون). این نسبت به صورت درصدی بیان می شود و نشان دهنده غلظت فولاد در بتن است.

$$\rho = \frac{A_s}{b \times d}$$

هدف مهندسی در محاسبه این نسبت، دستیابی به یک مقطع "متوازن" است؛ یعنی مقطعی که در لحظه شکست، فولاد و بتن به طور همزمان به حداکثر تنش طراحی خود برسند .

ضوابط آیین نامه ای و استانداردهای معتبر

برای جلوگیری از طراحی های ناایمن یا غیرقابل اجرا، تمامی مراجع معتبر مهندسی (مانند آیین نامه بتن ایران – آبا، ACI 318 آمریکا یا مقررات ملی ساختمان) محدودیت هایی را برای نحوه محاسبه درصد فولاد در بتن تعیین کرده اند:

1. حداقل نسبت آرماتور ($\rho{min}$): این مقدار برای جلوگیری از شکست ترد (Brittle Failure) و کنترل ترک های ناشی از جمع شدگی و تغییرات حرارتی ضروری است. اگر آرماتور کمتر از $\rho{min}$ باشد، مقاومت کششی فولاد به طور کامل فعال نمی شود و سازه بدون هشدار فرو می ریزد .
2. حداکثر نسبت آرماتور ($\rho_{max}$): این حد برای تضمین شکل پذیری (Ductility) مقطع وضع شده است. فولاد بیش از حد باعث می شود که مقطع، پیش از جاری شدن فولاد، تحت فشار بیش از حد بتن دچار گسیختگی شود (شکست فشاری). علاوه بر این، تراکم بیش از حد آرماتور،مشکلاتی جدی در بتن ریزی ایجاد کرده و مانع تراکم صحیح بتن (ویبره شدن) و پر شدن کامل فضاها می شود .

تأثیر نسبت آرماتور بر مقاومت خمشی، کششی و برشی

نسبت آرماتور تأثیر مستقیمی بر عملکرد مکانیکی المان ها دارد:

• مقاومت خمشی: مهم ترین عامل تعیین کننده ظرفیت خمشی یک تیر یا دال، نسبت فولاد طولی در ناحیه کشش است . افزایش آرماتور تا حد مجاز ($\rho_{max}$)، مقاومت خمشی را افزایش می دهد .
• مقاومت برشی: آرماتورهای عرضی (خاموت ها) که بر اساس نیروهای برشی محاسبه می شوند،برای جلوگیری از گسیختگی برشی حیاتی هستند. کمبود خاموت ها، به خصوص در نزدیکی تکیه گاه ها،می تواند منجر به شکست ناگهانی و فاجعه بار شود .
• اثر آرماتور بر ترک خوردگی: تعیین صحیح $\rho_{min}$ و توزیع مناسب میلگردها،عرض ترک ها را در محدوده قابل قبول آیین نامه ای (معمولاً کمتر از 0.3 میلی متر) حفظ می کند، که این امر مستقیماً بر دوام سازه و جلوگیری از خوردگی تأثیر می گذارد .

ارتباط با گروت و مواد ثابت سازی برای افزایش چسبندگی

در سازه هایی که بارگذاری دینامیک یا ارتعاشی دارند، یا در اتصالاتی که میلگردها برای ادامه مسیر سازه به صفحات فلزی یا بتن های قدیمی متصل می شوند، مسئله انتقال تنش و چسبندگی اهمیت ویژه ای پیدا می کند .

استفاده از گروت و مواد ثابت سازی با مقاومت بالا و خواص انقباضی کنترل شده، تضمین می کند که نیروها به طور کامل از فولاد به بتن (یا پایه اتصال) منتقل شوند . گروت های اپوکسی یا سیمانی بدون انقباض،فضاهای خالی اطراف آرماتورها یا صفحات پایه را پر کرده و از لغزش (Slip) آرماتور جلوگیری می کنند. این مواد، به خصوص در عملیات ترمیم سازه یا تثبیت ماشین آلات سنگین، یک حلقه حیاتی در زنجیره ایمنی و مقاومت هستند .

نکات اجرایی برای رعایت نسبت آرماتور

محاسبات دقیق در فاز طراحی، تنها نیمی از کار است . اجرای صحیح، تضمین می کند که آرمان های طراحی به واقعیت تبدیل شوند.

آماده سازی قالب و اجرای آرماتورگذاری صحیح

نکات اجرایی در آرماتورگذاری بتن شامل موارد زیر است:

• رعایت پوشش بتنی (Concrete Cover): فاصله بین سطح خارجی میلگرد تا سطح بتن، حیاتی است. پوشش کافی، آرماتور را در برابر عوامل محیطی و آتش سوزی محافظت می کند. کمبود پوشش بتنی، به ویژه در مناطق مرطوب، می تواند فولاد را مستعد خوردگی کند .
• تأمین فواصل مناسب: فواصل بین میلگردها باید به اندازه ای باشد که سنگدانه های درشت بتن بتوانند به راحتی از آن عبور کرده و تراکم کامل در هنگام ویبره زدن رخ دهد . این مورد مستقیماً با محدودیت $\rho_{max}$ در ارتباط است.
• استفاده از اسپیسرها (فاصله نگهدارها): استفاده صحیح از اسپیسرهای پلاستیکی یا بتنی برای حفظ پوشش بتنی در تمام نقاط الزامی است .

جلوگیری از تراکم و ترک خوردگی بتن با رعایت نسبت مناسب آرماتور

یکی از بزرگترین چالش های اجرایی، تراکم ناهمگون بتن (Segregation) است که اغلب ناشی از تراکم بیش از حد آرماتورها ($\rho > \rho_{max}$) است. زمانی که میلگردها بیش از حد متراکم باشند، بتن قادر به جریان یافتن و پر کردن کامل فضای زیر میلگردها نیست. نتیجه این امر، ایجاد "لانه های شنی" (Honeycombs) و کاهش شدید مقاومت محلی است .

طراحی آرماتور با نسبت بهینه،به مهندس اجرا اجازه می دهد تا اطمینان حاصل کند که:

1. بتن با کارایی مناسب،تمامی فضاها را پر می کند .
2. نیروی ویبره به طور موثر به تمام نقاط مقطع منتقل می شود .
3. اثر آرماتور بر ترک خوردگی به درستی کنترل می شود .

اهمیت هماهنگی با محصولات آب بند کننده های بتن و رنگ های ساختمانی و صنعتی

حتی با رعایت کامل نسبت آرماتور، دوام سازه در محیط های سخت به حفاظت ثانویه نیاز دارد.

• محافظت از نفوذ آب: در پارکینگ ها، تصفیه خانه ها یا زیرزمین ها، نفوذ رطوبت، یون های کلرید و سولفات می تواند آرماتور را دچار زنگ زدگی کند (پدیده پسیو شدن فولاد شکسته می شود). استفاده از محصولات آب بند کننده های بتن (مانند افزودنی های کریستال ساز یا پوشش های پلیمری) ضروری است تا مانع از رسیدن عوامل خورنده به آرماتور شوند.
• حفاظت سطحی: در سازه های صنعتی یا نمای ساختمان ها،استفاده از رنگ های ساختمانی و صنعتی با کیفیت،لایه ای محافظ در برابر اشعه UV،مواد شیمیایی و رطوبت ایجاد می کند. این اقدام،به طور غیرمستقیم،از فرسودگی زودرس بتن و در نتیجه قرارگیری آرماتور در معرض خطر جلوگیری می کند

اشتباهات رایج در تعیین و اجرای نسبت آرماتور و پیامدهای آن

نادیده گرفتن ضوابط آیین نامه ای آرماتور می تواند پیامدهای جبران ناپذیری بر دوام و ایمنی سازه داشته باشد .

استفاده بیش از حد یا کمتر از حد استاندارد

وضعیت آرماتورگذاری	پیامدهای اجرایی و مکانیکی
کمتر از حد استاندارد ($\rho < \rho_{min}$)	شکست ترد، عدم کنترل ترک های ناشی از جمع شدگی، کاهش شدید مقاومت خمشی و برشی. سازه بدون علائم هشدار دهنده فرو می ریزد .
بیش از حد استاندارد ($\rho > \rho_{max}$)	کاهش شدید شکل پذیری، شکست بتن قبل از جاری شدن فولاد، مشکلات اجرایی (تراکم ضعیف بتن، تشکیل لانه های شنی)، افزایش غیرضروری هزینه ها .

عدم رعایت فاصله مناسب بین میلگردها

رعایت نکردن حداقل فواصل افقی و عمودی بین آرماتورها،به خصوص در مقاطع با تراکم بالا (مانند مناطق اتصال تیر به ستون یا ستون های کوتاه)،باعث محبوس شدن حباب های هوا و آب در هنگام بتن ریزی می شود. این حفره ها مقاومت مقطع را کاهش داده و مسیرهای نفوذ آب را برای شروع خوردگی آرماتور ایجاد می کنند.

تأثیر مستقیم بر دوام بتن و نیاز به تعمیرات در کف سازی صنعتی

در دال های کف سازی صنعتی، نسبت نامناسب آرماتور می تواند منجر به پدیده های زیر شود:

1. برگشت گوشه ها (Curling): اگر آرماتورگذاری برای کنترل تنش های حرارتی و رطوبتی در دال کافی نباشد،لبه های دال تحت تنش بالا قرار گرفته و بالا می آیند.
2. خوردگی زودرس: اگر آرماتور کم یا پوشش بتنی ناکافی باشد،مواد شیمیایی صنعتی یا رطوبت، سریعاً به فولاد رسیده و باعث اکسیداسیون و افزایش حجم آرماتور می شوند . این افزایش حجم،منجر به ترکیدن بتن (Spalling) و تخریب ساختار می شود و نیاز به ترمیم های گسترده با استفاده از گروت و مواد ثابت سازی تخصصی را الزامی می سازد.

جمع بندی

تعیین بهینه نسبت آرماتور در بتن یک تصمیم چندوجهی است که شامل درک دقیق از بارهای وارده،ضوابط آیین نامه ای، و ملاحظات اجرایی است. هدف نهایی، دستیابی به یک سازه اقتصادی است که هم ایمنی لازم را در برابر بارهای حداکثری فراهم کند و هم در طولانی مدت، تاب آوری سازه ای خود را حفظ نماید.
