میان بولت های آببند بتن

میان بولت های آببند بتن

در قالب بندی های 2 طرفه یراق آلات زیادی به غیر از قالب فلزی برای حفظ ضخامت طراحی شده برای بتن ، پشت گیری قالب و قالب بندی در ارتفاع و ... وجود دارد . یکی از این ابزار bolt به معنای میله ی سراسر رزوه شده ایست که نقش مهار کننده ی قلبهای 2 طرف دیوار را بر عهده دارد. بولت از میان ضخامت بتن گدشته و پشت قالب ها از 2 طرف با مهره و قالب گیر مهار می شود. طبیعی است پس از بتن ریزی این ابزار باید از بتن خارج شود و نکته مهمتر پس از خارج کردن آن است که اگر این بتن ریزی مربوط به دیواره ی یک سازه ی هیدرولیک یا آبی مانند مخازن ذخیره سیال باشد ، حتما باید آببندی گردد.

 همانگونه که پیش از استفاده از واتر استاپ ها به خصوص واتراستاپ های منبسط شونده برای لوله ها و قطعات فلزی عبوری از کیسینگ بتن سازه های آبی از برنچ کردن یک صفحه به دور لوله استفاده می شد ، قطعات چدنی برای بولت ها استفاده می شد.

الف -میان بولت چدنی آببند

یک قطعه ریخته گری شده از چدن ، دوکی شکل که از دو طرف حدیده شده که پیش از عملیات بتن ریزی در آکس دیوار نشسته و بولت رزوه دار از دو طرف به آن پیچ می شود و پس از گذر از یک غلاف pvc به پشت قالب می رود. هدف استفاده از غلاف ، برای خارج کردن بولت پس از بتن ریزی بدون درگیری بولت با بتن است . فرم دوکی شکل به عنوان نوعی سپر آببند عمل کرده و مشابه عاج واتر استاپ ، طول حرکت آب را افزایش دادهو مانع نشت می شود. با اینکه این روش تا حدودی قدیمی است هنوز در بتن ریزی های کوچک و متوسط کاربرد دارد.

ب- میان بولت آببند پلاستیکی

مجموعه ای از قطعات پلاستیکی شامل لوله pvc عاج دار ( به منظور درگیری بیشتر با بتن ) که به عنوان غلاف گذرنده بولت سراسر رزه در نظر گرفته شده و طول آن بر اساس ضخامت بتن متغیر است ( از 20 تا 50 سانتیمتر به صورت استاندارد ). باید توجه داشت بر خلاف میان بولت چدنی ، بولت با استفاده از این ابزار ، کوتاه یا به 2 نیم تقسیم نمی شود و پس از بتن ریزی و در هنگام برچیدن قالب از یک طرف به بیرون کشیده خواهد شد. دو عدد مخروط ناقص که پره هایی در مقطع آن وجود دارد. وجود این مخروط ها باعث می شود تا ضخامت بتن برای قالب بندی ثابت بماند. پس از بتن ریزی پره های مقطع و شکل مخروطی کمک می کنند تا با انبر به راحتی از جرز بتن خارج شوند.برای آببندی و پس از قرار دادن استاپر های پستانکی شکل ( بسته به نوع و خواست پروژه به صورت لبه دار یا ساده) که 2 عدد از آن برای طرفین دیوار وجود دارد ، حفرات و جاهای قرقره با ترکیب ملات های آببندی مثل گروت MTOFLOW 2500 و چسب بتن MTOBOND 2200  و یا ترکیب ترمیم کننده پایه سیمانی الیاف دار  MTOSIVE 1020 و چسب بتن پر شده و پوشش آببند الاستومری 2 جزئی MTO TOP 107 از طرف تماس با جسم بتن به صورت آببندی فشار مثبت اعمال می گردد. دو قرقره ی پلاستیکی که صفحات با قطر بیشتر آن ، نقش سپر آببند ( مطابق شکل دوک مانند میان بولت آببند چدنی) را دارند.

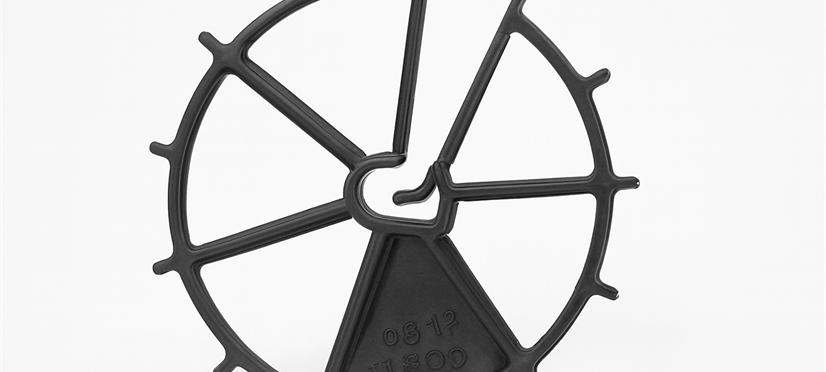

شرح استفاده از اسپیسر های پلاستیکی

استفاده از فضاسازی های پلاستیکی در بتن مسلح که یکی از پر مصرف ترین مصالح ساختمان سازی می باشد روز به روز متداول گریده است. ضعف میلگردهای تقویت کننده در مقابل عوامل جوی و در نتیجه خوردگی و زنگ زدگی آنها عامل اصلی تضعیف بتن و بروز مشکلاتی همچون لغزش و خر شدن بتن می باشد. کشور ما به دلیل رطوبت مناطق ساحلی و املاح خورنده در مناطق کویری در این مقوله آسیب پذیر می باشد. با استفاده از فضا سازها، فضایی بین سطح بیرونی بتن و میلگردها ایجاد می شود که دور بودن از عوامل محیطی مانع از خوردگی میلگرد خواهد شد و در نتیجه طول عمر و استحکام سازه های بتنی افزایش می یابد.

مصارف

• استفاده در انواع قالب بندی های ستونی و مستطیلی
• فاصله نگه دار قفسه شمع
• پی فونداسیون ها، دال ها و مش ها

خصوصیات ویژه

• کاملا دقیق
• نصب سریع و آسان
• حمل سبک، راحت و ارزان
