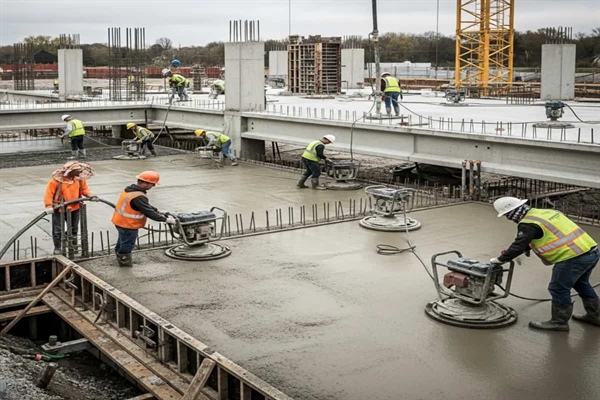

روش صحیح تراکم و ویبره بتن سقف، تیر، ستون و فونداسیون

اجرای صحیح ویبره (لرزش)، که روش اصلی دستیابی به تراکم مطلوب است، سنگی بنای دوام و ماندگاری سازه محسوب می شود. یک سازنده حرفه ای می داند که تراکم استاندارد، نه تنها مقاومت فشاری بتن را به حداکثر می رساند، بلکه عمر مفید سازه را نیز تضمین می کند.

برای دستیابی به بالاترین استانداردها در اجرا و اطمینان از دسترسی به تجهیزات و مواد افزودنی لازم، انتخاب منابع معتبر امری ضروری است. کلینیک بتن با ارائه دانش فنی تخصصی و تأمین طیف گسترده ای از محصولات استاندارد ساختمانی، از جمله ویبراتورها،مواد افزودنی کاهش دهنده آب و تجهیزات کنترل کیفی، به عنوان یک مرجع قابل اعتماد در این صنعت شناخته می شود . در ادامه، به تشریح روش های تخصصی و کاربردی تراکم بتن در اجزای مختلف سازه ای خواهیم پرداخت .

اصول کلی تراکم و ویبره بتن

تراکم بتن،فرآیندی فیزیکی است که با استفاده از نیروی لرزش، موجب حذف هوای محبوس نشده (Air Voids) از خمیر بتن تازه ریخته شده می شود . این حباب های هوا، نتیجه طبیعی اختلاط و ریختن بتن هستند و هدف اصلی تراکم، کاهش حجم هوای محبوس به کمتر از ۱ تا ۲ درصد کل حجم بتن است.

اهداف سه گانه تراکم بتن:

۱ . حذف حباب هوا (افزایش دانسیته): مهم ترین هدف، که به طور مستقیم منجر به افزایش مقاومت فشاری و کاهش نفوذپذیری بتن می شود . هر یک درصد هوای محبوس باقیمانده، می تواند مقاومت فشاری را ۵ تا ۷ درصد کاهش دهد. ۲. افزایش چسبندگی و یکپارچگی: لرزش باعث می شود که ذرات ریز سیمان، ملات و سنگدانه های درشت با یکدیگر پیوند محکمی برقرار کرده و فضاهای خالی بین آن ها از ملات پر شود . این امر مانع از جداشدگی مصالح (Segregation) و ایجاد حفره های موضعی (Honeycombing) می شود. ۳. تسهیل در جای گیری بتن: تراکم،بتن را در قالب هایی با آرماتوربندی متراکم یا اشکال پیچیده، روان تر کرده و تضمین می کند که بتن به تمامی گوشه ها و زیر میلگردها نفوذ کند .

انواع ویبره: دستی، برقی و مکانیکی

ابزار اصلی برای ایجاد تراکم، ویبراتور است که بر اساس نحوه اعمال لرزش به سه دسته اصلی تقسیم می شود:

• ویبره داخلی (Immersion Vibrator یا پروب): رایج ترین و مؤثرترین نوع، که مستقیماً درون توده بتن قرار داده می شود. این ویبراتورها معمولاً الکتریکی یا پنوماتیک هستند و نیروی لرزش را به طور شعاعی در بتن منتشر می کنند . انتخاب قطر پروب باید متناسب با فاصله میلگردها و نوع بتن باشد .
• ویبره خارجی (Formwork Vibrator): این ویبراتورها به جداره خارجی قالب متصل می شوند و لرزش را از طریق قالب به بتن منتقل می کنند . این روش برای بتن ریزی مقاطع نازک،بتن های با روانی کم، یا مناطقی که تراکم آرماتور اجازه استفاده از ویبره داخلی را نمی دهد،کاربرد دارد (مانند دیوارهای پیش ساخته).
• ویبره سطحی (Surface Vibrator یا شمشه ویبره): برای تراکم بتن در مقاطع افقی و نازک مانند دال ها و سقف ها استفاده می شود و هم زمان با تراکم، به تسطیح سطح نیز کمک می کند .

اهمیت رعایت زمان و شدت ویبره

زمان ویبره: ویبره باید تا زمانی ادامه یابد که حباب های هوای بزرگ از سطح بتن خارج شده و سطح کمی براق و روان شود. ویبره معمولاً باید بین ۵ تا ۱۵ ثانیه در هر نقطه انجام شود. علامت پایان ویبره، توقف خروج حباب های هوا و شروع "شیرابه دهی" (ظهور ملات سیمان بر سطح) است.

شدت و دامنه: انتخاب دامنه (Amplitude) و فرکانس (Frequency) ویبراتور باید با روانی بتن (Slump) و اندازه حداکثر سنگدانه (Maximum Aggregate Size) متناسب باشد. بتن های سفت تر به دامنه بالاتر و بتن های روان تر به فرکانس بالاتری نیاز دارند . استفاده از ویبراتور با فرکانس پایین (ویبره ضعیف) باعث تراکم ناقص می شود و استفاده از ویبراتور با فرکانس بالا (ویبره بیش از حد) در مدت زمان طولانی،خطر جداشدگی مصالح را به شدت افزایش می دهد.

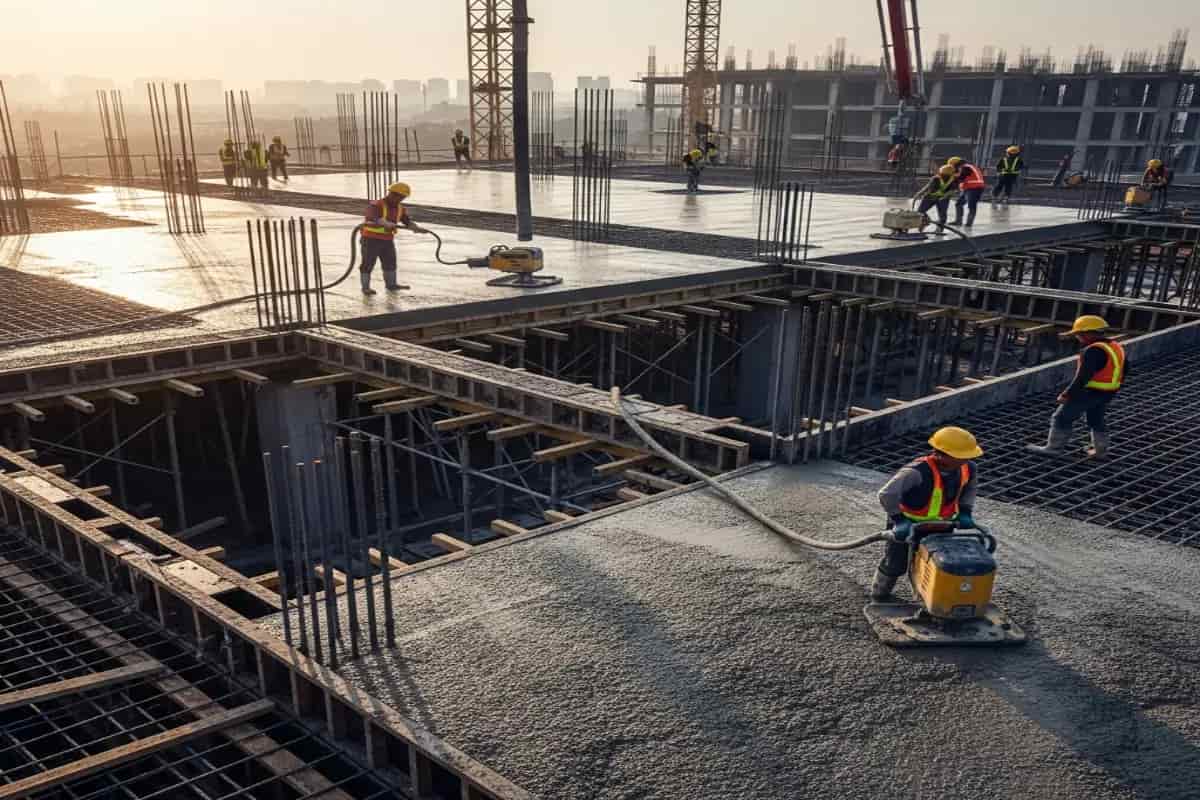

تراکم و ویبره بتن سقف

سقف ها (دال ها) سازه هایی با مقطع گسترده و معمولاً ارتفاع کم هستند که نیازمند توجه ویژه به کیفیت سطح نهایی می باشند . هدف در تراکم بتن سقف،حصول یک سطح یکنواخت، حذف حفره ها در زیر آرماتورها و جلوگیری از ترک های سطحی ناشی از انقباض است.

نحوه استفاده از ویبره داخلی (پروب) و خارجی

برای دال های بتنی که ضخامت کافی دارند (بیش از ۲۰ سانتی متر)، ویبره داخلی همچنان مؤثرترین ابزار است. پروب ویبراتور باید به صورت عمودی وارد بتن شده و تا حد امکان به لایه های پایین تر نفوذ کند، بدون آنکه به میلگردهای پایینی آسیب برساند یا با زیرسازی برخورد کند.

نکات مهم در استفاده از ویبره داخلی برای سقف:

1. زاویه ورود: پروب باید به صورت عمودی یا با شیب کم وارد شود . ویبره کردن در زوایای افقی کمتر مؤثر است و خطر سایش کابل و تجهیزات را افزایش می دهد.
2. فرو بردن تا پایین ترین سطح: در دال ها، اطمینان از نفوذ پروب تا نزدیکی شبکه آرماتور پایینی (حد پوشش بتن) بسیار حیاتی است تا از ایجاد حفره های هوایی در زیر میلگردها جلوگیری شود.

برای سقف های نازک (کمتر از ۱۵ سانتی متر) یا دال هایی که با بتن خودتراکم (SCC) ریخته نمی شوند،استفاده از شمشه ویبره (Surface Vibrator) در کنار ویبره داخلی خفیف توصیه می شود. شمشه ویبره علاوه بر تراکم، وظیفه اولیه تراز کردن سطح را نیز برعهده دارد .

ترتیب و فاصله ویبره ها برای سقف های گسترده

در دال های گسترده،رعایت الگوی منظمی از نقاط ویبره برای اطمینان از پوشش کامل بسیار مهم است .

• شعاع عمل: هر پروب ویبراتور یک شعاع عمل دارد که وابسته به فرکانس و دامنه آن است. فاصله بین نقاط ویبره نباید بیشتر از ۱ .۵ برابر شعاع عمل پروب باشد (معمولاً بین ۴۵ تا ۷۰ سانتی متر).
• همپوشانی (Overlap): باید مطمئن شد که نقاط ویبره بعدی،کمی در شعاع عمل ویبره قبلی قرار گیرند تا تراکم کامل و همگنی حاصل شود.
• نحوه خروج: پروب باید به آرامی (حدود ۲ تا ۳ سانتی متر در ثانیه) از بتن خارج شود تا حفره ای در محل خروج باقی نماند. اگر پس از خروج،جای پروب در بتن ماند، این نشانه آن است که تراکم کافی نبوده است.

نکات ایمنی هنگام ویبره سقف ها

هنگام ویبره کردن سقف،عدم تماس مستقیم نوک پروب با قالب ها و آرماتورها بسیار مهم است. ضربه زدن مداوم پروب به آرماتور می تواند منجر به شل شدن اتصالات آرماتوربندی، آسیب به قالب بندی و در موارد شدید،منجر به جداشدگی مصالح در اطراف میلگردها شود. همچنین رعایت نکات ایمنی برقی در محیط های مرطوب،به ویژه هنگام استفاده از ویبراتورهای برقی در ارتفاع، حیاتی است.

تأثیر درست ویبره بر کاهش ترک ها و ایجاد سطح صاف

تراکم صحیح بتن سقف، روانی و یکنواختی لازم را برای عملیات پرداخت و ماله کشی نهایی فراهم می کند. بتن متراکم،کمتر مستعد نشست خمیری و ایجاد ترک های سطحی ناشی از تبخیر سریع آب است . همچنین، ویبره دقیق، از ایجاد "گودال های هوایی" در زیر سطح بتن جلوگیری کرده و در نهایت،سطحی صاف، متراکم و با مقاومت سایشی بالا به دست می دهد .

تراکم و ویبره تیر و ستون

تراکم بتن در مقاطع عمودی و باریک مانند تیرها و ستون ها، به دلیل ارتفاع ریختن و تراکم بالای آرماتورها، چالش های منحصربه فردی دارد و نیازمند دقت بیشتری نسبت به دال ها است .

نکات خاص برای مقاطع باریک و عمودی

در تیرها و ستون ها،خطر جداشدگی مصالح به دلیل ارتفاع زیاد ریختن بتن و تجمع مصالح درشت در پایین مقطع وجود دارد. همچنین، فضای محدود بین آرماتورها،انتخاب قطر ویبراتور مناسب را بسیار حساس می کند .

• انتخاب قطر ویبراتور: قطر ویبراتور نباید بیشتر از ۷۵ درصد فاصله آزاد بین نزدیک ترین میلگردها یا تنگ ها باشد . معمولاً برای ستون های استاندارد،پروب هایی با قطر کم (حدود ۳۰ تا ۵۰ میلی متر) استفاده می شود .
• جلوگیری از برخورد با تنگ ها: پروب باید به راحتی بین تنگ ها حرکت کند. اعمال فشار یا ضربه برای عبور دادن ویبراتور از شبکه های آرماتور ممنوع است،زیرا باعث جداشدگی و آسیب به بتن تازه می شود.

استفاده از ویبره دستی برای ستون ها

در ریختن بتن ستون ها و دیوارهای بلند، بتن باید در لایه های (Lift) کوچک تر ریخته و ویبره شود. عمق هر لایه نباید از ۶۰ تا ۷۰ سانتی متر تجاوز کند.

مراحل ویبره ستون:

1. لایه اول: ویبره داخلی در لایه اول، پایه ستون را متراکم کرده و ارتباط بتن را با فونداسیون زیرین تضمین می کند.
2. همپوشانی لایه ها: هنگام ویبره کردن لایه جدید، نوک پروب باید حدود ۱۰ تا ۱۵ سانتی متر در لایه قبلی نفوذ کند تا هر دو لایه به هم متصل شوند و خطوط سرد (Cold Joints) از بین بروند.
3. زمان ویبره: به دلیل تراکم آرماتورها و عمق زیاد،معمولاً زمان ویبره ستون ها نسبت به سقف ها کمی طولانی تر است تا حباب های هوا فرصت کافی برای صعود داشته باشند .

استفاده از ویبراتورهای خارجی (قالب بندی) برای ستون های بلند و باریک یا دیوارهایی که به شدت آرماتوربندی شده اند،می تواند به عنوان مکمل ویبره داخلی استفاده شود. این امر به ویژه در ارتفاعات بالاتر که دسترسی پروب دشوار است، می تواند مؤثر باشد .

جلوگیری از جداشدگی مصالح و حفره های هوا

برای جلوگیری از جداشدگی در ستون ها،ارتفاع ریزش بتن باید کنترل شود. استفاده از ناودان ها یا شوت های عمودی برای کاهش سرعت و جلوگیری از پاشش بتن ضروری است.

حفره های هوای بزرگ یا "پوکی بتن" (Honeycombing) معمولاً در گوشه های ستون ها یا در نزدیکی نقاط اتصال تیر و ستون رخ می دهند. ویبره صحیح و کافی در این نقاط بحرانی، با تمرکز بر انتقال لرزش به کناره های قالب،این مشکل را برطرف می کند و از نفوذپذیری بالا در آینده جلوگیری می نماید. عدم وجود پوکی،تضمین کننده پوشش مناسب آرماتورها و مقاومت بتن در برابر کربناسیون است .

تراکم و ویبره فونداسیون

فونداسیون (شالوده)،اساسی ترین بخش سازه است که تمامی بارهای وارده را به زمین منتقل می کند . تراکم بتن فونداسیون،به ویژه در فونداسیون های گسترده (Mat Foundations) و حجیم،از اهمیت ویژه ای برخوردار است.

اهمیت تراکم در فونداسیون برای تحمل بارهای سازه

چگالی و دانسیته بالا در بتن فونداسیون،مستقیماً با توانایی آن در تحمل بارهای محوری و برشی سازه ارتباط دارد. نفوذپذیری پایین در فونداسیون ها بسیار حیاتی است، زیرا این المان ها در تماس مستقیم با خاک و رطوبت زیرزمینی قرار دارند و به شدت در معرض حملات سولفاتی و کلریدی هستند. ویبره دقیق،با حذف تخلخل ها،مقاومت شیمیایی و فیزیکی بتن را در برابر محیط زیرزمینی افزایش می دهد.

ترکیب ویبره داخلی و خارجی برای فونداسیون های گسترده

فونداسیون ها اغلب با مقاطع حجیم و گسترده ریخته می شوند. در این موارد،ویبره داخلی با پروب های بزرگ تر و قدرتمندتر (با فرکانس و دامنه بالا) روش اصلی است.

• روش ویبره داخلی در فونداسیون: به دلیل حجم زیاد،اپراتور باید دقت کند که ویبره به صورت لایه ای و همپوشان انجام شود. عمق نفوذ پروب باید کل لایه ریخته شده را دربرگیرد و فاصله نقاط ویبره به طور دقیق رعایت شود (بر اساس شعاع عمل ویبراتور).
• استفاده از ویبره خارجی در قالب فونداسیون: در لبه ها و اطراف شمع های فونداسیون که ممکن است تراکم میلگرد بالا باشد، می توان از ویبراتورهای خارجی متصل به قالب ها استفاده کرد تا تراکم گوشه ها نیز تضمین شود .

توصیه به استفاده از محصولات و تجهیزات با کیفیت برای بتن فونداسیون

ماهیت حیاتی فونداسیون ها ایجاب می کند که از بالاترین کیفیت مواد و تجهیزات استفاده شود. برای بهبود کارایی و کاهش نیاز به ویبره بسیار شدید (که می تواند منجر به جداشدگی شود)، استفاده از محصولات افزودنی نظیر فوق روان کننده ها و افزودنی های آب بندی که روانی بتن را بهبود می بخشند،توصیه می شود . این مواد به جریان یافتن آسان تر بتن و کاهش اصطکاک در زمان ویبره کمک می کنند.

هنگام خرید ویبراتورهای مورد نیاز برای بتن فونداسیون،باید مطمئن شد که تجهیزات دارای گواهی استاندارد و قدرت کافی برای متراکم کردن بتن های حجیم هستند. مشورت با متخصصین کلینیک بتن در زمینه انتخاب افزودنی های بتن مناسب برای شرایط محیطی فونداسیون،می تواند ضامن دوام طولانی مدت سازه باشد.

نکات کلیدی و اشتباهات رایج

دستیابی به تراکم ایده آل بتن، نیازمند توازنی ظریف بین ویبره کم و ویبره بیش از حد است .

ویبره بیش از حد و ویبره کم: پیامدها و مشکلات

پیامدهای ویبره کم (Under-vibration): این اشتباه رایج ترین دلیل شکست در کیفیت بتن است. ویبره کم منجر به:

• ایجاد حفره های هوایی (تخلخل بالا) و پوکی بتن، به ویژه در گوشه ها و زیر میلگردها.
• کاهش شدید مقاومت فشاری و افزایش نفوذپذیری بتن .
• ضعف در اتصال بتن به آرماتور (کاهش پوشش).

پیامدهای ویبره بیش از حد (Over-vibration): ویبره بیش از حد، هرچند کمتر رایج است، اما به همان اندازه مخرب است. ویبره طولانی مدت یا با شدت بالا، باعث:

• جداشدگی مصالح (Segregation): سنگدانه های درشت به سمت پایین حرکت می کنند و شیرابه سیمان به سطح صعود می کند (Bleeding شدید). این امر موجب ضعف در بخش بالایی دال و کاهش یکنواختی مقطع می شود.
• تخریب ساختار بتن های حاوی افزودنی حباب زا (Air Entraining Admixtures) که برای مقاومت در برابر یخ زدگی طراحی شده اند.

رعایت دمای بتن و زمان تراکم

زمان بندی فرآیند تراکم باید با توجه به دمای محیط و زمان گیرش بتن (Setting Time) انجام شود . هرچه دمای بتن بالاتر باشد،گیرش زودتر آغاز می شود و فرصت کمتری برای انجام تراکم صحیح وجود دارد . ویبره کردن پس از آغاز گیرش اولیه (زمانی که بتن سفت شده و شروع به از دست دادن روانی کرده است) کاملاً بی فایده و حتی مضر است .

• قانون طلایی: تراکم باید بلافاصله پس از ریختن بتن انجام شود، هنگامی که بتن هنوز در حالت پلاستیک کامل است.

انتخاب ویبره مناسب با توجه به نوع بتن و اندازه سنگدانه ها

انتخاب صحیح تجهیزات،بخش مهمی از فرآیند تراکم است.

• قطر پروب: باید متناسب با فاصله آرماتورها باشد.
• فرکانس و دامنه: بتن های سفت (روانی کم) به ویبراتورهایی با دامنه بیشتر (قدرت لرزش بالاتر) نیاز دارند تا بتوانند اصطکاک داخلی بالا را غلبه کنند . بتن های روان تر نیاز به فرکانس بالاتر و دامنه کمتری دارند تا از جداشدگی جلوگیری شود . استفاده از ویبراتورهای نامتناسب با حداکثر اندازه سنگدانه،منجر به تراکم ناکافی می شود .

اهمیت خرید مصالح و تجهیزات استاندارد از منابع معتبر

برای تضمین عملکرد صحیح بتن در تمامی المان های سازه، از سقف گرفته تا فونداسیون، استفاده از تجهیزات استاندارد ویبره با کالیبراسیون دقیق (فرکانس و دامنه مناسب) ضروری است. تجهیزات غیراستاندارد ممکن است فرکانس نامنظم یا قدرت کافی را ارائه ندهند.

جمع بندی

تراکم و ویبره بتن،بیش از یک مرحله ساده اجرایی، یک فرآیند فنی و تخصصی است که مستقیماً بر روی ایمنی و طول عمر سازه تأثیر می گذارد . خلاصه کردن نکات کلیدی برای هر المان سازه ای،به شرح زیر است:

• سقف (دال): هدف،دستیابی به سطحی صاف و عاری از حفره های زیر آرماتور است . تأکید بر الگوی منظم ویبره با همپوشانی مناسب و استفاده صحیح از شمشه ویبره سطحی.
• تیر و ستون: تمرکز بر تراکم لایه ای (Lift by Lift) و اطمینان از نفوذ پروب به لایه قبلی برای جلوگیری از خطوط سرد . کنترل ارتفاع ریختن بتن برای جلوگیری از جداشدگی مصالح حیاتی است.
• فونداسیون: اهمیت حیاتی در کسب دانسیته بالا برای مقاومت در برابر رطوبت و بارهای سازه ای . استفاده از پروب های قدرتمند و کنترل دقیق زمان ویبره .
