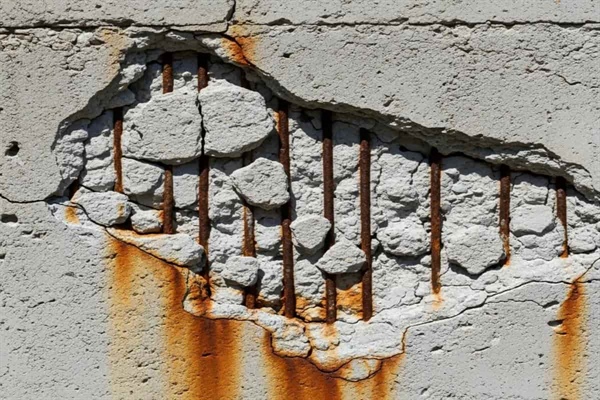

حد مجاز کرموشدگی بتن

بتن، ستون فقرات تمدن مدرن و شریان حیاتی هر سازه ای است . کیفیت، دوام و ایمنی سازه های بتنی مستقیماً به سلامت جسمانی این ماده بستگی دارد. اما حتی با دقیق ترین نظارت ها و بهترین طرح های اختلاط، پدیده ای شایع به نام "کرموشدگی" یا "شن نما شدن" رخ می دهد که بلافاصله علامت سؤال بزرگی را در ذهن مهندسان ناظر و مجریان پروژه ایجاد می کند: آیا این عضو سازه ای قابل پذیرش است؟

کلینیک بتن،به عنوان مرجع تخصصی در حوزه بتن،ترمیم سازه، افزودنی های بتن و محصولات آب بندی، با هدف روشن سازی این مرز حساس و ارائه راهکارهای فنی، این مقاله را تدوین کرده است. هدف ما این است که حد مجاز کرموشدگی بتن را نه بر اساس سلیقه، بلکه بر اساس ضوابط علمی و مهندسی تشریح کنیم. آیا هر کرموشدگی به معنای رد کامل بتن است؟ پاسخ این سؤال،در جزئیات فنی و ارزیابی دقیق نهفته است.

کرموشدگی بتن چیست؟ تعریف،انواع و نشانه ها

کرموشدگی (Honeycombing) یک عیب اجرایی و ساختاری در بتن است که به دلیل تراکم ضعیف یا ناکافی بتن تازه رخ می دهد . در واقع،کرموشدگی به معنای وجود فضاهای خالی یا حفره هایی در توده بتن است که در اثر عدم پر شدن کامل فضای بین مصالح سنگی درشت توسط ملات (خمیر سیمان و ماسه) ایجاد می شود.

تعریف فنی کرموشدگی

کرموشدگی،حفره هایی است که اغلب به صورت خوشه ای بوده و دانه های سنگی درشت در آن ها کاملاً نمایان و لخت هستند و پیوستگی کافی با خمیر سیمان ندارند. این مناطق فاقد دو عنصر حیاتی بتن هستند:

1. تراکم کافی: عدم خروج کامل هوای محبوس.
2. ملات کافی: خمیر سیمان به اندازه کافی به داخل این فضا نفوذ نکرده است .

تفاوت کرموشدگی سطحی و عمیق

تشخیص تفاوت بین این دو نوع کرموشدگی کلید تصمیم گیری برای پذیرش یا رد بتن کرمو است:

• کرموشدگی سطحی (Surface Voids): این نوع معمولاً در عمق کم (چند میلی متر) و در سطح نمایان می شود. این حفره ها عمدتاً ناشی از ویبره ضعیف در نزدیکی قالب و یا وجود حباب های هوای زیاد در سطح است. این نوع کرموشدگی عموماً دوام بتن را کمی کاهش می دهد اما تأثیر مستقیمی بر مقاومت سازه ای ندارد و اغلب با عملیات ترمیم ساده برطرف می شود.
• کرموشدگی عمیق (Deep Honeycombing): این نوع به داخل مقطع سازه نفوذ کرده و گاهی اوقات تا آرماتورها یا حتی پشت مقطع ادامه می یابد . کرموشدگی عمیق می تواند منجر به نمایان شدن آرماتور،کاهش شدید مقاومت برشی و خمشی و ایجاد مسیرهای نفوذ رطوبت و یون های مخرب شود. اینجاست که مسئله حد مجاز کرموشدگی بتن به جدی ترین شکل مطرح می شود.

علل اصلی ایجاد کرموشدگی بتن

شناخت علل کرموشدگی برای جلوگیری از تکرار آن و همچنین ارزیابی دقیق آسیب، ضروری است. این علل غالباً ترکیبی از خطاهای طراحی،طرح اختلاط و اجرای نادرست هستند .

مشکلات در طرح اختلاط و مصالح

• کمبود مصالح ریزدانه یا خمیر سیمان: اگر نسبت ماسه و سیمان به سنگدانه درشت کافی نباشد (طرح اختلاط نامناسب)، خمیر بتن توان پر کردن تمام فضاهای خالی را نخواهد داشت.
• جداشدگی مصالح (Segregation): اگر نسبت آب به سیمان بالا باشد یا هنگام انتقال و بتن ریزی ارتفاع سقوط زیاد باشد،مصالح درشت از ملات جدا شده و در نقاطی تجمع می یابد، در نتیجه مناطق کرمو تشکیل می شوند.
• استفاده از بتن با روانی نامناسب: بتن بسیار سفت (اسلامپ کم) در سازه هایی با تراکم زیاد آرماتور،امکان نفوذ و جریان یابی مناسب را ندارد . (استفاده از افزودنی های بتن استاندارد کلینیک بتن می تواند این مشکل روانی را بدون کاهش مقاومت برطرف کند).

مشکلات در اجرا (ویبره و تراکم)

• ویبره ناکافی یا نادرست: مهم ترین عامل کرموشدگی، عدم ویبره اصولی است. ویبره باید به اندازه ای باشد که حباب های هوا خارج شده و خمیر بتن به خوبی در اطراف سنگدانه ها و آرماتورها نفوذ کند،اما نه آنقدر زیاد که باعث جداشدگی شود .
• تراکم زیاد آرماتور (Rebar Congestion): در مناطقی که میلگردها بسیار به هم نزدیک هستند (مانند محل اتصال تیر به ستون یا گره ها)،امکان عبور ویبراتور یا جریان یابی بتن به شدت کاهش یافته و کرموشدگی حتمی است .
• نشتی قالب ها: اگر قالب ها محکم نباشند و شیره بتن از درزها خارج شود،نسبت آب به سیمان در محل کاهش یافته و تراکم بتن در آن نقطه به شدت افت می کند .

حد مجاز کرموشدگی ب��ن طبق ضوابط فنی: مرز پذیرش و رد

سؤال کلیدی مهندسان این است: حد مجاز کرموشدگی بتن چقدر است؟

پاسخ این سؤال،برخلاف تصور عمومی، یک عدد ثابت و جهان شمول نیست؛ بلکه تابعی از چندین معیار فنی و محل وقوع آن در سازه است . ضوابط فنی (مانند آیین نامه های ACI و مبحث ۹ مقررات ملی ساختمان) دستورالعمل هایی ارائه می دهند که قضاوت نهایی را بر عهده مهندس ناظر و دستگاه نظارت می گذارند،مشروط بر اینکه معیارهای پذیرش را برآورده سازد.

معیارهای ارزیابی و قابل قبول بودن

برای تعیین «قابل قبول بودن» یک ناحیه کرمو شده، باید سه فاکتور اصلی مورد بررسی قرار گیرد:

الف) عمق نفوذ کرموشدگی

هرگاه کرموشدگی صرفاً سطحی باشد و از چند میلی متر تجاوز نکند،اغلب قابل قبول تلقی شده و ترمیم سطحی کفایت می کند. اما اگر عمق کرموشدگی به حدی برسد که:

• پوشش بتنی روی آرماتورها کاهش یابد.
• سنگدانه ها در عمق نمایان شوند .
• یا مهم تر از آن،آرماتورها نمایان شوند،در این حالت، سازه از نظر فنی نیاز به ارزیابی دقیق تر و در صورت لزوم،ترمیم عمیق دارد.

ب) وسعت و پراکندگی

وجود چند حفره کوچک در یک ستون ۸ متری، با وجود کرموشدگی گسترده در ۲۰٪ سطح یک دیوار برشی یا دال، یکسان نیست . ضوابط فنی معمولاً محدودیت هایی برای درصد سطحی که می تواند تحت تأثیر کرموشدگی قرار گیرد، قائل می شوند . کرموشدگی باید موضعی و محدود باشد، نه گسترده و شبکه ای.

ج) محل وقوع در سازه (نقش سازه ای)

مهم ترین عامل در تعیین حد مجاز، نقشی است که عضو کرمو شده در سازه ایفا می کند:

محل وقوع کرموشدگی	اهمیت سازه ای	ضوابط پذیرش
اعضای اصلی سازه ای (ستون، تیر،دیوار برشی)	بسیار بالا	حتی کرموشدگی های با عمق کم نیز باید با دقت ترمیم شوند و نباید استحکام هسته بتن (Core) را کاهش دهند .
اعضای غیرسازه ای (دیوارهای حائل،فونداسیون غیر باربر)	متوسط	پذیرش با سادگی بیشتری صورت می گیرد، مشروط بر اینکه دوام (Durability) مختل نشود .
سازه های آب بند (استخرها، مخازن،زیرزمین های تحت فشار آب)	حیاتی (دوام)	صفر. هیچ گونه کرموشدگی (حتی سطحی) در این سازه ها مجاز نیست، زیرا مسیر نفوذ آب را ایجاد می کند و عملکرد واتر استاپ و آب بندی کلی را به خطر می اندازد.

چه زمانی بتن کرمو مردود است؟

پذیرش یا رد بتن کرمو شده نهایی،زمانی اتفاق می افتد که یکی از شرایط بحرانی زیر محقق شود:

1. نمایان شدن آرماتور: اگر کرموشدگی به حدی باشد که میلگردها در معرض مستقیم هوا و رطوبت قرار گیرند. این نه تنها مقاومت مقطع را کاهش می دهد، بلکه زنگ زدگی (خوردگی) آرماتورها را آغاز کرده و عمر مفید سازه را به شدت کم می کند.
2. کاهش پیوستگی بتن (Bond Strength): اگر کرموشدگی در ناحیه حیاتی انتقال نیرو (مانند اطراف میلگردها یا محل تکیه گاه ها) رخ دهد و توانایی بتن در انتقال تنش را کاهش دهد.
3. نفوذپذیری بالا: در سازه های حساس (مانند سدها یا تونل ها)، کرموشدگی به معنای شکست کامل سازه در برابر آب بندی است و مردود تلقی می شود. در این موارد،حتی پس از ترمیم،باید تست های نفوذپذیری آب انجام شود.
4. کرموشدگی گسترده در مقطع بحرانی: اگر درصد قابل توجهی از سطح مقطع اصلی یک ستون یا تیر دچار کرموشدگی عمیق شود، به گونه ای که با روش های استاندارد نتوان مقاومت اصلی را بازگرداند، عضو بتنی مردود و تخریب یا تقویت اساسی آن الزامی است .

روش های تشخیص و ارزیابی کرموشدگی بتن

تصمیم گیری برای تعیین حد مجاز کرموشدگی بتن نیازمند یک پروسه ارزیابی دقیق و مستندسازی شده است .

بازدید چشمی و ارزیابی اولیه

پس از باز کردن قالب ها، مهندس ناظر باید فوراً مناطق کرمو شده را شناسایی کند. این ارزیابی اولیه شامل ثبت محل، وسعت و عمق تقریبی حفره ها است .

ضربه زدن و صدای توخالی

یکی از ساده ترین روش ها برای تشخیص عمق کرموشدگی،استفاده از چکش و ضربه زدن آرام به ناحیه مشکوک است .

• صدای محکم و پر: نشان دهنده بتن متراکم و سالم است.
• صدای توخالی و بم: نشان دهنده وجود فضای خالی و عدم تراکم در زیر سطح است که نیاز به باز کردن و ارزیابی عمقی دارد .

مغزه گیری (Core Sampling)

در موارد بحرانی یا کرموشدگی های عمیق،بهترین روش ارزیابی،مغزه گیری است . با برش دادن و بیرون آوردن یک نمونه استوانه ای (مغزه) از بتن،مهندس می تواند عمق دقیق آسیب، میزان نفوذ خمیر سیمان و تراکم واقعی بتن را در هسته مشاهده و مستند نماید. این مغزه ها سپس برای تست مقاومت فشاری به آزمایشگاه فرستاده می شوند.

نظر مهندس ناظر و دستگاه نظارت

در نهایت،تصمیم نهایی در مورد حد مجاز کرموشدگی بتن بر عهده مهندس ناظر پروژه و تایید دستگاه نظارت است. این تصمیم باید بر اساس تفسیر صحیح آیین نامه ها، ارزیابی دقیق آسیب سازه ای و احتمال بازگرداندن مقاومت و دوام بتن از طریق ترمیم باشد.

ترمیم کرموشدگی بتن: راهکار بازگشت به ضوابط فنی

اگر کرموشدگی از حد مجاز اولیه فراتر رفته اما مقطع سازه ای کاملاً مردود نشده باشد، فرآیند ترمیم آغاز می شود . هدف از ترمیم،بازیابی ظرفیت باربری، محافظت از آرماتورها و بازگرداندن دوام (به ویژه آب بندی) به بتن است.

مراحل و ضوابط ترمیم

1. برداشتن بتن ضعیف: ابتدا باید تمام بتن های سست،کرمو و ضعیف تا رسیدن به سطح بتن متراکم و سالم برداشته شوند. معمولاً این کار با ابزارهای مکانیکی سبک انجام می شود .
2. آماده سازی سطح: سطوح ترمیم باید کاملاً تمیز،عاری از گرد و غبار و چربی شده و قبل از اعمال مواد ترمیمی،اشباع شده با سطح خشک (SSD) باشند.
3. انتخاب مواد ترمیمی مناسب: بسته به عمق و نوع سازه، مواد مختلفی استفاده می شود .

معرفی محصولات ترمیم بتن کلینیک بتن

برای دستیابی به ترمیم موفق و تضمین بازگشت مقاومت،استفاده از مواد ترمیمی با کیفیت بالا الزامی است . کلینیک بتن مجموعه ای از محصولات تخصصی را برای این منظور ارائه می دهد:

• ملات های ترمیمی پلیمری (Polymer Modified Mortars): برای ترمیم کرموشدگی های سطحی و متوسط . این ملات ها دارای چسبندگی عالی به بتن موجود هستند و نفوذپذیری آب را به حداقل می رسانند.
• گروت های منبسط شونده (Non-Shrink Grouts): برای پر کردن حفره های بزرگ و عمیق که نیاز به مقاومت فشاری بالا و اطمینان از پر شدن کامل فضاهای خالی دارند.
• رزین های تزریقی اپوکسی: در موارد بسیار خاص و عمیق برای اتصال مجدد قطعات بتن یا پر کردن ترک های ناشی از کرموشدگی.

تعمیرات باید به گونه ای انجام شوند که مقاومت عضو ترمیم شده حداقل برابر با مقاومت بتن اصلی طراحی شده باشد.

نقش واتر استاپ در کاهش ریسک های ناشی از کرموشدگی

همان طور که اشاره شد، کرموشدگی در سازه های آب بند (مانند زیرزمین ها، استخرها،چاهک آسانسور) حیاتی است و حد مجاز آن عملاً نزدیک به صفر است. حتی یک کرموشدگی کوچک در نزدیکی درزهای اجرایی،می تواند فاجعه نشت آب را رقم بزند.

تشدید اثر کرموشدگی در نبود واتر استاپ

نقاط کرمو شده، در اصل کانال های مستقیم نفوذ آب هستند . اگر در محل درزهای بتن ریزی (که به خودی خود نقاط ضعف سازه در برابر نشت آب هستند)،از محصولات آب بندی تخصصی استفاده نشده باشد،هرگونه کرموشدگی (حتی جزئی) در مجاورت این درزها باعث می شود:

1. آب به راحتی از طریق مسیرهای کرمو وارد مقطع شود .
2. رطوبت به سرعت به سمت آرماتورها پیشروی کند .
3. آب نفوذیافته از مسیرهای کرمو شده، به واتر استاپ های داخلی فشار وارد کرده و عملکرد آن ها را مختل کند .

لزوم استفاده از واتر استاپ های استاندارد کلینیک بتن

در سازه هایی که تحت فشار آب قرار دارند، استفاده از واتر استاپ های باکیفیت کلینیک بتن در محل درزها، یک لایه دفاعی اولیه در برابر نفوذ آب است. با این حال،اگر کرموشدگی رخ دهد،باید علاوه بر ترمیم بتن کرمو شده، از پوشش های آب بند ثانویه (مانند پوشش های کریستالی یا پلیمری) نیز استفاده کرد تا دوام سازه تضمین شود.

پیشگیری: فراتر از حد مجاز کرموشدگی بتن

بهترین رویکرد در مدیریت کرموشدگی،پیشگیری از وقوع آن است . این کار مستلزم دقت در طراحی،انتخاب مصالح و اجرای بتن ریزی است .

استانداردهای اجرایی برای جلوگیری از کرموشدگی

• طرح اختلاط مناسب و پایدار: اطمینان از نسبت های صحیح سنگدانه، سیمان و آب. استفاده از خمیر بتن کافی برای پر کردن تمام منافذ.
• ویبره اصولی و کافی: استفاده از ویبراتورهای با اندازه مناسب، قرار دادن عمودی ویبراتور و بالا کشیدن تدریجی آن. اطمینان از نفوذ ویبره به لایه قبلی بتن.
• کاهش تراکم آرماتور: مهندسان محاسب باید تا حد امکان از تراکم بیش از حد میلگرد در گره های سازه ای اجتناب کنند یا از طرح اختلاط بتن خودتراکم (SCC) در این مناطق استفاده نمایند.
• استفاده از افزودنی های استاندارد: استفاده از فوق روان کننده ها برای افزایش روانی بتن بدون نیاز به افزایش آب و همچنین کاهش احتمال جداشدگی مصالح. انتخاب این افزودنی ها باید از منابع معتبر مانند کلینیک بتن صورت پذیرد .
• کنترل ارتفاع سقوط: بتن نباید از ارتفاع زیاد ریخته شود تا از پدیده جداشدگی (Segregation) جلوگیری شود.

جمع بندی

کرموشدگی بتن یک واقعیت تلخ در صنعت ساخت وساز است، اما حقیقت این است که کرموشدگی همیشه به معنی رد و تخریب کامل عضو سازه ای نیست . تعیین حد مجاز کرموشدگی بتن یک فرآیند تخصصی است که باید با دقت، بر اساس عمق،وسعت و نقش حیاتی عضو در سازه انجام شود .
