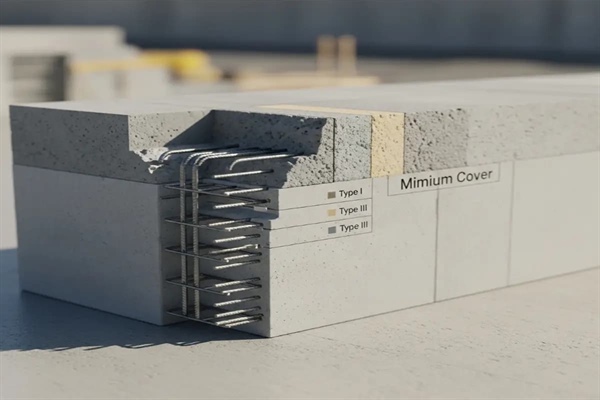

حداقل میزان پوشش و کاور بتن با توجه به تیپ سیمان مصرفی

عدم توجه به حداقل میزان پوشش و کاور بتن، خصوصاً در محیط های تهاجمی یا هنگام استفاده از تیپ های نامناسب سیمان، می تواند منجر به خوردگی سریع میلگرد، کاهش شدید ظرفیت باربری و در نهایت، تخریب زودرس سازه شود . بنابراین،تعیین دقیق و اجرای صحیح کاور، نه تنها یک الزام فنی، بلکه یک سرمایه گذاری حیاتی در افزایش عمر مفید سازه است .

این مقاله با هدف آموزش و اطلاع رسانی دقیق به جامعه مهندسی، پیمانکاران و دانشجویان عمران تدوین شده است . در اینجا، ما به بررسی عمیق عوامل مؤثر بر تعیین کاور، نقش تیپ های مختلف سیمان پرتلند و مخلوط،و توصیه های اجرایی برای دستیابی به حداکثر دوام می پردازیم . مهندسان حرفه ای می توانند با استفاده از محصولات کلینیک بتن، از جمله افزودنی های کاهنده نفوذپذیری و فاصله گذاران (اسپیسر) با کیفیت بالا، اجرای پوشش بهینه میلگرد در بتن را تضمین نمایند.

کاور بتن چیست و اهمیت حیاتی آن در چرخه عمر سازه

پوشش بتن یا کاور (Concrete Cover) به حداقل فاصله بین سطح خارجی میلگرد (شامل خاموت ها و میلگردهای اصلی) تا سطح بیرونی بتن اطلاق می شود. این لایه نازک بتنی، نقش یک سپر دفاعی چندوجهی را ایفا می کند.

دلایل بنیادین اهمیت کاور کافی

اهمیت کاور بتن را می توان در سه جنبه کلیدی زیر خلاصه کرد:

1. حفاظت شیمیایی (Corrosion Protection): مهم ترین وظیفه کاور، ایجاد یک محیط قلیایی پایدار (pH حدود ۱۲.۵ تا ۱۳ .۵) در اطراف فولاد است . این قلیائیت سبب ایجاد لایه ای غیرفعال (Passivation) بر روی سطح میلگرد شده و از زنگ زدگی جلوگیری می کند . هرچقدر ضخامت کاور بیشتر و نفوذپذیری آن کمتر باشد،مدت زمان بیشتری طول می کشد تا عوامل مهاجم مانند دی اکسید کربن (کربناتاسیون) یا یون های کلرید (نفوذ نمک ها) به سطح میلگرد برسند و لایه محافظ را از بین ببرند .
2. حفاظت فیزیکی (Bond and Stability): کاور کافی تضمین می کند که پیوند (Bond) بین بتن و میلگرد در شرایط بارگذاری و تنش به درستی برقرار بماند. اگر کاور کم باشد،نیروهای برشی و کششی می تواند منجر به ترک خوردگی زودرس و طبله شدن (Spalling) پوشش بتن شود .
3. حفاظت در برابر آتش (Fire Resistance): ضخامت کاور بتن همچنین بر میزان مقاومت سازه در برابر آتش سوزی تأثیر می گذارد. بتن عایق حرارتی نسبتاً خوبی است و هرچه این پوشش ضخیم تر باشد، زمان بیشتری طول می کشد تا حرارت بحرانی به فولاد برسد و مقاومت تسلیم آن را کاهش دهد.

پیامدهای کاور ناکافی

کمبود پوشش میلگرد در بتن، حتی به میزان چند میلی متر،می تواند کل پروژه را به خطر اندازد:

• خوردگی سریع میلگرد: کاهش عمر مفید سازه از ده ها سال به تنها چند سال.
• پوسته شدن بتن (Spalling): ایجاد ترک ها و فروریختن قطعات بتن از سطح.
• کاهش مقاومت سازه: زنگ زدگی باعث کاهش سطح مقطع فولاد و تضعیف ظرفیت باربری می شود.

برای رفع این چالش ها و دستیابی به پوشش دقیق، استفاده از افزودنی های پیشرفته و تجهیزات کمکی مانند فاصله گذاران بتنی و پلاستیکی که جزئی از محصولات کلینیک بتن هستند، ضروری است.

شیمی بتن و مکانیزم خوردگی میلگرد: لزوم پوشش کافی

برای تعیین حداقل میزان پوشش و کاور بتن، درک چگونگی وقوع خوردگی در سطح میلگرد حیاتی است . این فرآیند عمدتاً از طریق دو مکانیزم اصلی رخ می دهد که هر دو منجر به از دست رفتن محیط قلیایی محافظ می شوند.

۱ . کربناتاسیون (Carbonation)

کربناتاسیون فرآیندی است که در آن دی اکسید کربن موجود در هوا (CO2) از طریق منافذ و حفره های بتن نفوذ کرده و با هیدروکسید کلسیم (Ca(OH)2) موجود در فاز هیدراته سیمان واکنش می دهد و کربنات کلسیم (CaCO3) تولید می کند.

$$Ca(OH)2 + CO2 \rightarrow CaCO3 + H2O$$

این واکنش باعث کاهش pH بتن از محدوده قلیایی (۱۳) به حدود ۸.۵ یا کمتر می شود. هنگامی که موج کربناتاسیون به سطح میلگرد می رسد، لایه پسیو (غیرفعال) از بین رفته و خوردگی آغاز م�� شود . ضخامت پوشش بتن مستقیماً با طول عمر سازه در برابر کربناتاسیون نسبت دارد؛ هرچقدر کاور بیشتر و بتن متراکم تر باشد، سرعت نفوذ کربناتاسیون کمتر خواهد بود.

۲ . نفوذ یون های کلرید

یون های کلرید (Cl-)،که معمولاً از نمک های یخ زدا در مناطق سردسیر یا آب دریا و هوای مرطوب در مناطق ساحلی نشأت می گیرند،خطرناک ترین عامل تخریب فولاد هستند . نفوذ کلریدها نیازی به کاهش pH ندارد و می تواند مستقیماً لایه پسیو را در نقاط خاصی شکسته و خوردگی موضعی (Pitting Corrosion) را تسریع کند .

حداقل کاور بتن در محیط های حاوی کلرید (مانند اسکله ها یا عرشه پل ها) باید به طور قابل توجهی افزایش یابد . در این شرایط، استفاده از بتن با نفوذپذیری بسیار کم و نسبت آب به سیمان (w/c) پایین،در کنار استفاده از سیمان های مخلوط،حیاتی است.

عوامل کلیدی مؤثر بر تعیین حداقل کاور بتن

تعیین ضخامت بهینه کاور یک فرایند تحلیلی است که چندین عامل محیطی، شیمیایی و سازه ای را در نظر می گیرد. استانداردها (مانند ACI 318، EN 1992 و آیین نامه های ملی ایران) بر اساس این عوامل،حداقل مقادیر پوشش میلگرد در بتن را مشخص می کنند .

۱. شرایط محیطی (Exposure Classes)

شرایطی که سازه در معرض آن قرار می گیرد، مهم ترین عامل تعیین کننده ضخامت کاور است. آیین نامه ها محیط ها را بر اساس شدت تهاجم به دسته بندی های مختلف تقسیم می کنند:

• داخلی خشک: محیط های محافظت شده و بدون رطوبت (مانند داخل ساختمان های مسکونی). کاور حداقل است.
• داخلی مرطوب/خارجی غیرتهاجمی: محیط هایی که رطوبت وجود دارد اما عوامل شیمیایی مخرب نیستند (مانند نمای ساختمان در آب و هوای معمولی).
• مناطق ساحلی و مجاورت با آب شور (تهاجم کلرید): جدی ترین شرایط محیطی که نیازمند ضخامت کاور بسیار بالا (اغلب ۷۵ میلی متر یا بیشتر) و بتن با کیفیت (نسبت w/c بسیار پایین) است.
• مناطق یخبندان/ذوب (Freeze-Thaw) و سولفاتی: نیاز به بتن حباب زا و مقاوم در برابر سولفات و کاور کافی.

۲ . نوع و تیپ سیمان مصرفی

انتخاب تیپ سیمان مستقیماً بر نفوذپذیری ماتریس بتن و قابلیت مقاومت آن در برابر عوامل شیمیایی تأثیر می گذارد .

• سیمان پرتلند معمولی (OPC - تیپ I): عملکرد قابل قبولی در محیط های معمولی دارد،اما نفوذپذیری آن در برابر یون های کلرید و سولفات در شرایط تهاجمی بالا است .
• سیمان های مخلوط (Blended Cements): سیمان هایی که حاوی مواد مکمل سیمانی (SCMs) مانند سرباره کوره آهنگدازی (GGBS)،خاکستر بادی (Fly Ash - FA) یا میکروسیلیس هستند، به شدت نفوذپذیری را کاهش می دهند. این مواد با مصرف هیدروکسید کلسیم آزاد (محصول هیدراتاسیون سیمان) و تولید ژل های سیلیکات کلسیمی ثانویه، ساختار بتن را متراکم تر می کنند . استفاده از این تیپ سیمان و افزودنی ها،دوام سازه بتنی را افزایش داده و در شرایط خاص،مهندس طراح می تواند با تحلیل دوام، حداقل کاور بتن مورد نیاز را کاهش دهد.
• سیمان های مقاوم در برابر سولفات (SRC): برای استفاده در محیط های حاوی سولفات های بالا (مانند خاک یا آب های زیرزمینی سولفاته) ضروری هستند.

۳. کیفیت بتن (نسبت آب به سیمان)

نسبت آب به سیمان (w/c) اصلی ترین معیار تعیین کننده نفوذپذیری و مقاومت بتن است. هرچقدر نسبت w/c پایین تر باشد (مثلاً ۰.۴۰ در برابر ۰.۵۵)، ساختار متراکم تر و مسیر نفوذ عوامل مهاجم طولانی تر می شود .

در محیط های تهاجمی، آیین نامه ها نه تنها حداقل کاور،بلکه حداکثر نسبت w/c مجاز و حداقل رده مقاومتی بتن را نیز اجباری می کنند. دستیابی به نسبت w/c پایین مستلزم استفاده از فوق روان کننده های با کیفیت (که در سبد محصولات کلینیک بتن موجود است) برای حفظ کارایی مناسب است.

نقش تیپ سیمان در مدیریت دوام و کاهش کاور

در مهندسی دوام مدرن، نوع سیمان یک ابزار طراحی است،نه صرفاً یک مصالح سازه ای. انتخاب سیمان مناسب می تواند مقاومت بتن در برابر خوردگی را به طور چشمگیری بهبود بخشد.

سیمان های مخلوط: سد دفاعی در برابر نفوذ

سیمان های مخلوط، مانند سیمان پرتلند پوزولانی (حاوی خاکستر بادی) یا سیمان پرتلند سرباره ای (حاوی GGBS)، به دلیل مزایای زیر در مناطق تهاجمی ترجیح داده می شوند:

• کاهش نفوذپذیری: SCMs با فرآیند پوزولانی، منافذ بزرگ بتن را با مواد چسبنده پر می کنند و نفوذپذیری را به طور چشمگیری نسبت به سیمان OPC کاهش می دهند. این بدان معناست که یون های کلرید با سرعت بسیار کمتری به سطح میلگرد می رسند .
• جذب کلرید: سرباره و خاکستر بادی توانایی بیشتری در جذب شیمیایی یون های کلرید در ساختار خود دارند (Chloride Binding)، در نتیجه غلظت کلریدی که آزادانه در آب منفذی بتن حرکت می کند و به میلگرد حمله می کند، کمتر می شود.

به دلیل این بهبود ذاتی در دوام، برخی استانداردها اجازه می دهند در صورت استفاده از سیمان های مخلوط با کیفیت بالا و درصد اختلاط مناسب SCMs، حداقل کاور بتن کمی کاهش یابد،البته مشروط بر اینکه تحلیل دوام نشان دهد زمان نفوذ کلرید به حد بحرانی افزایش یافته است.

سیمان های مقاوم در برابر سولفات (SRC)

در مواجهه با سولفات ها (مانند تیپ V سیمان پرتلند)، لازم است میزان آلومینات سه کلسیمی (C3A) سیمان به حداقل برسد . واکنش سولفات ها با C3A منجر به تولید اترینگایت و انبساط حجمی بتن و تخریب فیزیکی می شود . در این شرایط،تعیین حداقل کاور بتن باید همراه با کنترل تیپ سیمان،نسبت w/c و حداقل عیار سیمان انجام شود.

جدول راهنمای حداقل کاور بر اساس نوع سیمان و شرایط محیطی

با توجه به حجم و پیچیدگی آیین نامه های بین المللی (مانند ACI 318 و Eurocode 2) و استانداردهای ملی،در ادامه خلاصه ای از مقادیر متداول حداقل کاور بتن (بر حسب میلی متر) بر اساس نوع عضو سازه ای و شدت محیط ارائه شده است . توجه: مقادیر نهایی باید بر اساس استاندارد ملی اجباری پروژه تعیین شوند.

عضو سازه ای / تیپ سیمان	محیط داخلی خشک (غیر تهاجمی)	محیط خارجی/ مرطوب (کربناتاسیون)	مناطق ساحلی/کلریدی (تهاجم شدید)	فونداسیون در تماس با خاک سولفاته
دال ها و دیوارها (OPC)	۲۰ میلی متر	۳۰ میلی متر	۵۰ میلی متر	۶۰ میلی متر
تیرها و ستون ها (OPC)	۲۵ میلی متر	۴۰ میلی متر	۶۰ میلی متر	۷۰ میلی متر
فونداسیون (در تماس با زمین)	۵۰ میلی متر	۵۰ میلی متر	۷۵ میلی متر	۷۵ میلی متر (با SRC)
عضو در تماس مستقیم با آب شور	N/A	N/A	۷۵-۱۰۰ میلی متر (با سیمان مخلوط)	N/A

ملاحظات ویژه:

1. قطر میلگرد: در بسیاری از استانداردها، اگر قطر میلگرد اصلی از حد مشخصی (مثلاً ۳۲ میلی متر) فراتر رود، نیاز به افزایش ۵ تا ۱۰ میلی متری کاور وجود دارد.
2. سیمان مخلوط: در شرایط تهاجمی (کلرید)،استفاده از سیمان مخلوط نفوذناپذیر،در کنار کاهش نسبت w/c، ممکن است امکان کاهش جزئی کاور را نسبت به حالت OPC فراهم سازد.
3. بتن با کیفیت بسیار بالا: اگر بتن با رده مقاومتی بالا (مثلاً C50 به بالا) و نسبت w/c کمتر از ۰.۴۰ استفاده شود، به دلیل نفوذپذیری بسیار پایین،دوام سازه بتنی افزایش یافته و می توان در طراحی دوام، کاور را بهینه کرد.

نکات اجرایی و توصیه های کلیدی: از طراحی تا اجرا

دستیابی به حداقل میزان پوشش و کاور بتن تعیین شده توسط طراح، نیازمند دقت اجرایی بالاست . بزرگترین شکست ها در دوام سازه، نه در مرحله طراحی، بلکه در فاز اجرا به دلیل عدم رعایت دقیق کاور رخ می دهد.

۱. اهمیت استفاده از فاصله گذاران (اسپیسر)

فاصله گذارها، یا اسپیسرها، ابزارهای حیاتی برای تثبیت میلگرد در موقعیت دقیق طراحی شده هستند. استفاده از سنگ،چوب، یا خرده سنگ های نامرغوب به عنوان اسپیسر،علاوه بر ایجاد ضعف موضعی در بتن، باعث کاهش پوشش موضعی و تمرکز تنش می شود .

• انواع اسپیسر: توصیه می شود از اسپیسرهای بتنی الیافی یا اسپیسرهای پلاستیکی با مقاومت بالا استفاده شود . این اسپیسرها باید توانایی تحمل وزن شبکه میلگرد و ترافیک کارگاهی را داشته باشند و در عین حال، سازگار با محیط شیمیایی بتن باشند. برای اطمینان از کیفیت و عملکرد، توصیه می شود از انواع فاصله گذارهای مهندسی شده موجود در میان محصولات کلینیک بتن استفاده شود .
• نصب صحیح: اسپیسرها باید با فواصل مناسب (معمولاً ۱ متر تا ۱.۵ متر) و به تعداد کافی نصب شوند تا اطمینان حاصل شود که هنگام بتن ریزی،شبکه میلگرد تحت فشار پمپ یا لرزش ویبراتور جابجا نمی شود .

۲ . تراکم مناسب بتن

بتن ریزی ضعیف و عدم تراکم کافی منجر به تشکیل حفره ها و سنگدانه های ریز در نزدیکی سطح می شود که نفوذپذیری کاور را به شدت افزایش داده و در واقع کاور تعیین شده را بی اثر می کند . استفاده صحیح از ویبراتورها و اطمینان از خروج کامل هوا، پیش نیاز حیاتی برای ایجاد یک کاور متراکم است .

۳. کنترل کیفیت پوشش در محل کارگاه

یک مهندس ناظر مجرب باید به طور منظم پوشش بتن را قبل و بعد از بتن ریزی اندازه گیری کند.

• قبل از بتن ریزی: اندازه گیری دستی با متر یا گج ها برای اطمینان از فاصله صحیح میلگرد از قالب.
• بعد از بتن ریزی: استفاده از دستگاه های کاورمتر (Covermeter) یا فِرواِسکَن (FerroScan) برای اندازه گیری غیرمخرب و دقیق ضخامت کاور در بتن سخت شده. این ابزارها برای بررسی انطباق با نقشه های اجرایی در پروژه های حساس ضروری هستند .

افزایش دوام فراتر از پوشش: راهکارهای کلینیک بتن

در شرایطی که سازه در معرض خطر بالایی از نظر خوردگی قرار دارد (مانند زیرساخت های بزرگ دریایی یا مخازن شیمیایی)،ممکن است صرفاً رعایت حداقل کاور کافی نباشد . در این موارد، مهندسان دوام از راهکارهای تکمیلی برای حفاظت از بتن استفاده می کنند .

۱. افزودنی های کاهنده نفوذپذیری

برای دستیابی به حداقل نسبت w/c و بالاترین تراکم،استفاده از افزودنی های شیمیایی کلیدی است. محصولات کلینیک بتن شامل:

• فوق روان کننده های با کارایی بالا (High-Performance Superplasticizers): این مواد امکان تولید بتن با نسبت w/c زیر ۰.۴۰ را فراهم می کنند که نفوذپذیری را به شکل نمایی کاهش می دهد .
• مواد آب بند کننده (Waterproofing Admixtures): افزودنی های آب بند کریستالی یا هیدروفوبیک، شبکه منافذ را در فاز هیدراتاسیون مسدود می کنند و نفوذ آب و یون های محلول را متوقف می سازند .

۲. پوشش های حفاظتی سطح بتن

پس از اجرای بتن ریزی و عمل آوری، می توان از پوشش های سطحی برای ایجاد یک سد فیزیکی نهایی استفاده کرد:

• پوشش های اپوکسی و پلی اورتان: این پوشش ها نفوذ عوامل تهاجمی را تقریباً به صفر می رسانند و عمر مفید کاور بتن را به شدت افزایش می دهند.
• مهارکننده های خوردگی (Corrosion Inhibitors): این مواد می توانند به عنوان افزودنی به بتن اضافه شوند تا محیط اطراف فولاد را پایدار کرده و حتی در صورت شکسته شدن لایه پسیو توسط کلرید،از خوردگی جلوگیری کنند.

انتخاب صحیح نوع سیمان و استفاده از این محصولات بتن پیشرفته، به طراحان و پیمانکاران این اطمینان را می دهد که دوام سازه بتنی حتی در سخت ترین شرایط نیز تضمین شده است .

جمع بندی

حداقل میزان پوشش و کاور بتن یکی از حیاتی ترین پارامترهای طراحی سازه بتن آرمه است که مستقیماً بر دوام، مقاومت و عمر مفید اقتصادی سازه تأثیر می گذارد. تعیین این ضخامت باید بر اساس یک تحلیل دقیق از شرایط محیطی (کلاس های تهاجمی)، نوع عضو سازه ای و تیپ سیمان مصرفی صورت پذیرد .

در محیط های با تهاجم بالا (مانند مناطق ساحلی یا صنعتی)، استفاده از سیمان های مخلوط با درصد مناسب سرباره یا خاکستر بادی،به دلیل کاهش چشمگیر نفوذپذیری و افزایش مقاومت بتن در برابر خوردگی، ضروری است. این انتخاب مهندسی،نه تنها به حفاظت میلگرد کمک می کند، بلکه در نهایت می تواند به بهینه سازی ضخامت کاور منجر شود.
