بتن، ستون فقرات تمدن مدرن و ماده ای با مقاومت فشاری مثال زدنی است که شریان های حیاتی زیرساخت ها،از پل ها و سدها گرفته تا ساختمان های مسکونی، بر دوش آن قرار دارد. با این حال، بتن برخلاف مقاومت فشاری بالا،ذاتاً در برابر نیروهای کششی و عوامل محیطی آسیب پذیر است . ایجاد ترک در سازه های بتنی پدیده ای اجتناب ناپذیر است که نه تنها ظاهر سازه را مخدوش می کند،بلکه به مرور زمان، استحکام، دوام و کارایی آن را به شدت کاهش می دهد .
ترک ها، هرچند در ابعاد اولیه کوچک به نظر برسند،دروازه ای برای نفوذ رطوبت، یون های مخرب کلرید و دی اکسید کربن هستند که مستقیماً به آرماتورها حمله کرده و فرآیند مخرب خوردگی را آغاز می کنند. این مقاله با هدف افزایش آگاهی در مورد ماهیت،علل و روش های پیشرفته ترمیم انواع ترک ها، رویکردی جامع برای حفاظت از سرمایه های ساختمانی ارائه می دهد.

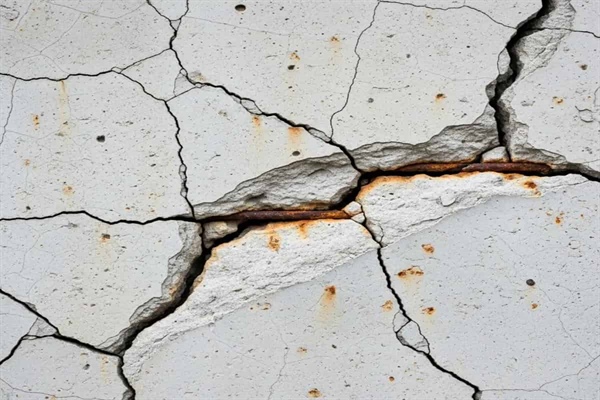

طبقه بندی جامع انواع ترک ها در سازه های بتنی
درک صحیح از منشأ و نوع ترک، اولین گام برای انتخاب استراتژی ترمیم مؤثر است . ترک ها را می توان بر اساس علت اصلی ایجاد، به چهار دسته عمده تقسیم کرد که هر یک نشانگر یک مکانیزم خرابی متفاوت در ساختار بتن هستند .
۱ . ترک های سازه ای (Structural Cracks)
این دسته از ترک ها نشان دهنده نقص جدی در طراحی، اجرای نادرست یا اعمال بارهای بیش از حد تحمل سازه هستند.
- ترک های ناشی از نشست افتراقی: زمانی رخ می دهند که زیرساخت یا خاک زیر پی به طور نامنظم نشست کند . این نشست باعث ایجاد تنش های برشی و خمشی ناخواسته در اعضای سازه می شود که فراتر از ظرفیت طراحی بتن مسلح است .
- ترک های ناشی از بارهای اضافی: اعمال بارهایی بیش از حد مجاز (مانند اضافه بار در انبارها،یا تغییر کاربری ساختمان بدون محاسبات مجدد) باعث می شود تا بتن در مناطق تحت کشش، دچار گسیختگی شود.
- ترک های خستگی: در سازه هایی مانند پل ها که تحت بارهای چرخه ای مکرر (ترافیک) قرار دارند،این ترک ها به مرور زمان و در نتیجه تجمع تنش های تکراری ایجاد می شوند.
۲ . ترک های انقباضی (Shrinkage Cracks)
این ترک ها ارتباط مستقیمی با تغییرات حجمی بتن در مراحل اولیه و ثانویه سخت شدن دارند و معمولاً غیرسازه ای هستند،اما مسیر نفوذپذیری سازه را افزایش می دهند.
- انقباض پلاستیک: در ساعات اولیه پس از ریختن بتن، به دلیل تبخیر سریع آب سطحی، تنش های کششی در لایه های بالایی ایجاد می شود . این ترک ها معمولاً کم عمق، عریض و در الگوی نامنظم (شبیه به گل ولای خشک شده) دیده می شوند.
- انقباض خشک شدن (Drying Shrinkage): پس از سخت شدن، با خروج تدریجی رطوبت از شبکه سیمان، بتن دچار کاهش حجم می شود . اگر این انقباض توسط مقیدسازی داخلی (مانند آرماتورها) یا خارجی (مانند دیوارهای مجاور) محدود شود،ترک های کششی ایجاد می گردد.
۳. ترک های حرارتی (Thermal Cracks)
بتن،مانند هر ماده ای،در برابر تغییرات دما منبسط و منقبض می شود. این مکانیزم دو نوع اصلی از ترک های حرارتی را به وجود می آورد:
- ترک های حرارت هیدراتاسیون: در بتن ریزی های حجیم (مانند فونداسیون های عمیق)، گرمای تولید شده توسط واکنش سیمان (هیدراتاسیون) باعث افزایش دمای مغزه بتن می شود. هنگامی که بتن سرد می شود و سعی در انقباض دارد،لایه های بیرونی که قبلاً سرد شده اند، مقاومت کرده و ترک های عمیق ایجاد می شوند .
- ترک های ناشی از نوسانات دمای محیط: تغییرات شدید دمای روزانه یا فصلی می تواند باعث ایجاد تنش های کششی سطحی شود .
۴. ترک های زلزله ای (Seismic Cracks)
این ترک ها به دلیل ارتعاشات شدید و ناگهانی ناشی از زلزله و فشارهای زمین شناسی ایجاد می شوند . ماهیت این ترک ها معمولاً برشی و مورب بوده و نشان دهنده تغییر شکل های شدید و آسیب جدی به اتصالات و دیوارهای برشی هستند . شناسایی الگوهای مورب ۴۵ درجه ای در ستون ها یا دیوارهای بتنی،نشان دهنده آسیب زلزله ای است که نیازمند ارزیابی و تقویت سازه ای فوری است.
ریشه یابی: علل اصلی ایجاد ترک در دیوارهای بتنی
فهمیدن منشأ ترک ها مستلزم بررسی ترکیبی از عوامل محیطی،طراحی و اجرایی است.
۱. نوسانات دما و رطوبت: اثرات انبساط و انقباض بتن بر ساختار آن
تغییرات دمایی و رطوبتی محیط،به طور مداوم بتن را تحت فشار قرار می دهد. به عنوان مثال،در محیط های خشک،نرخ انقباض خشک شدن افزایش می یابد. همچنین، در مناطق با اختلاف دمای زیاد بین شب و روز،تنش های حرارتی مکرر، منجر به خستگی ماده و نهایتاً ترک خوردگی می شوند .
۲ . تنش ها و فشارهای داخلی و خارجی
ترک ها اغلب نتیجه غلبه نیروهای کششی بر مقاومت ذاتی بتن هستند . این نیروها ممکن است ناشی از بارهای سازه ای معمولی، نشست زمین (فشار خارجی غیرطبیعی) یا فشارهای داخلی همچون انبساط ناشی از واکنش قلیایی-سیلیکا (ASR) باشند که به مرور زمان حجم سنگدانه ها را افزایش داده و ساختار بتن را متلاشی می کنند .
۳ . ضعف در کیفیت مواد و فرآیند ساخت
کیفیت بتن نقش حیاتی در مقاومت آن در برابر ترک خوردگی دارد.
- نسبت آب به سیمان بالا (W/C Ratio): افزایش آب در مخلوط بتن، اگرچه کارایی را بهبود می بخشد،اما استحکام را کاهش داده و میزان انقباض خشک شدن را به طور چشمگیری افزایش می دهد .
- عمل آوری ضعیف (Curing): عدم تأمین رطوبت کافی در ساعات اولیه عمل آوری، مانع از هیدراتاسیون کامل سیمان شده و بتن را مستعد ترک های انقباض پلاستیک می کند.
۴. خطاهای اجرایی و نظارتی
بخش قابل توجهی از ترک ها ریشه در خطاهای انسانی دارند:
- جاگذاری نامناسب آرماتور: فاصله ناکافی کاور بتن، عدم کفایت طول گیرایی آرماتورها یا قطع آرماتور در مناطق کششی.
- تراکم ناکافی بتن: وجود حباب های هوا (تخلخل) مقاومت بتن را کاهش داده و نقاط ضعف موضعی ایجاد می کند که مستعد ترک خوردگی هستند.
- برداشتن زودهنگام قالب ها: این اقدام باعث می شود تا سازه بارهای خود را در حالتی تحمل کند که هنوز به مقاومت کافی نرسیده است .
استراتژی های نوین ترمیم و تعمیر ترک های دیوار بتنی
ترمیم ترک ها باید فراتر از پر کردن صرف باشد؛ هدف اصلی،بازگرداندن یکپارچگی ساختاری، جلوگیری از نفوذ عوامل مخرب و تأمین دوام بلندمدت است.
۱ . استفاده از ملات های ترمیمی و سیستم های تزریق
- ملات های ترمیمی پلیمری: برای ترمیم ترک های عریض تر یا نواحی آسیب دیده،استفاده از ملات های حاوی رزین های پلیمری (مانند اپوکسی یا لاتکس) ضروری است. این ملات ها چسبندگی بالاتری نسبت به ملات های سنتی دارند،نفوذپذیری را کاهش می دهند و مقاومت کششی و خمشی ناحیه ترمیم شده را افزایش می دهند.
- تزریق رزین و اپوکسی: برای ترمیم ترک های باریک (معمولاً کمتر از ۰.۵ میلی متر) و ترک های سازه ای، روش تزریق مواد با ویسکوزیته پایین (مانند اپوکسی ها و رزین های پلی اورتان) به کار می رود . این مواد نه تنها ترک را پر می کنند،بلکه دو نیمه بتن را به صورت دائمی به هم متصل کرده و یکپارچگی سازه ای را احیا می کنند.
۲ . ماستیک و درزگیر بتن: مدیریت حرکت و جلوگیری از نفوذ آب
در ترک های فعالی که انتظار می رود به دلیل تغییرات دما یا نشست های جزئی همچنان تغییر شکل دهند،نباید از مواد سخت و صلب استفاده کرد. ماستیک ها و درزگیرهای انعطاف پذیر بهترین راه حل هستند .
این محصولات با چسبندگی بالا و انعطاف پذیری الاستیک،توانایی مقاومت در برابر حرکت های افقی و عمودی درز یا ترک را دارند. ماستیک ها به عنوان سد نهایی عمل کرده و از نفوذ آب، گرد و غبار و مواد شیمیایی به داخل سازه جلوگیری می کنند . استفاده از درزگیرهای سیلیکونی، پلی اورتانی یا MS Polymer برای پر کردن درزهای انبساطی و ترک های متحرک، طول عمر ترمیم را تضمین می کند.
پوشش های محافظتی بتن: سد دفاعی ماندگار
ترمیم ترک تنها نیمی از معادله است؛ حفاظت از سطح بتن در برابر عوامل محیطی، نیمی دیگر از دوام سازه را تضمین می کند .
۱. پوشش های آب بند و ضد نفوذ (Waterproofing Coatings)
آب و رطوبت،عامل اصلی تخریب بتن و خوردگی آرماتورها هستند . استفاده از پوشش های آب بند نظیر:
- پوشش های پایه سیمانی پلیمری: برای آب بندی زیرزمین ها و دیوارهای حائل.
- پوشش های الاستومری (پلی اورتان): برای سطوح در معرض تغییرات دمایی شدید و حرکت سازه ای، که خاصیت کشسانی بالا دارند و می توانند ترک های جزئی را پل بزنند .
این پوشش ها با کاهش نفوذپذیری سطح، عمر مفید سازه را به طرز چشمگیری افزایش می دهند .
۲ . پوشش های مقاوم در برابر حملات شیمیایی و کربناسیون
در محیط های صنعتی، کنار دریا یا در مناطق با آلودگی هوای بالا، بتن مورد حمله اسیدها،سولفات ها و کربناسیون قرار می گیرد. پوشش های محافظتی اپوکسی یا پلی اورتان مخصوص این توانایی را دارند که یک مانع شیمیایی سخت ایجاد کنند و از تماس مستقیم مواد خورنده با بتن جلوگیری نمایند . این اقدام حیاتی،فرآیند کربناسیون که باعث کاهش pH بتن و آغاز خوردگی آرماتور می شود را متوقف می سازد.
مهندسی بتن: نقش افزودنی ها در کاهش ترک پذیری
مهندسی بتن مدرن، پیشگیری از ترک ها را از همان مرحله اختلاط آغاز می کند. افزودنی های بتن ابزارهایی قدرتمند برای کنترل رفتار بتن تازه و سخت شده هستند.
۱. افزودنی های کاهنده انقباض (Shrinkage Reducing Admixtures - SRA)
این مواد شیمیایی با کاهش کشش سطحی آب در منافذ بتن، میزان انقباض خشک شدن را به میزان قابل توجهی کاهش می دهند،در نتیجه احتمال ایجاد ترک های انقباضی را به حداقل می رسانند.
۲. الیاف بتن (Fibers)
استفاده از الیاف پلی پروپیلن یا فولادی در مخلوط بتن،مقاومت کششی بتن را افزایش داده و به خصوص در مراحل اولیه (انقباض پلاستیک) از گسترش ترک های ریز جلوگیری می کند . این الیاف مانند یک شبکه نگهدارنده عمل کرده و انرژی مورد نیاز برای رشد ترک را جذب می کنند.
پیشگیری بهتر از درمان: راه حل ها و نکات کلیدی
بهترین روش برای مقابله با ترک ها، جلوگیری از وقوع آن هاست . پیشگیری،نیازمند طراحی دقیق،انتخاب مواد صحیح و اجرای بی نقص است.
- کنترل نسبت آب به سیمان: همواره از پایین ترین نسبت ممکن (در محدوده کارایی لازم) استفاده کنید تا میزان انقباض خشک شدن کاهش یابد و مقاومت افزایش یابد.
- استفاده از عمل آوری مؤثر (Curing): عمل آوری بتن (مرطوب نگه داشتن یا پوشاندن سطح) بلافاصله پس از پرداخت نهایی و ادامه آن حداقل برای ۷ روز، ضروری است تا انقباض پلاستیک کنترل شود .
- طراحی درزهای کنترل و انبساط: مهندس طراح باید درزهای کنترلی را در فواصل مناسب (به خصوص در دیوارهای طویل) پیش بینی کند تا تنش های انقباضی در این نقاط متمرکز شده و از ایجاد ترک های نامنظم جلوگیری شود.
- مشاوره تخصصی در مناطق پرخطر: در مناطق لرزه خیز،یا مناطقی با نوسانات دمایی شدید، استفاده از مشاوره تخصصی در انتخاب طرح اختلاط و روش های اجرایی (مانند بتن ریزی در دماهای پایین تر) ضروری است .
نتیجه گیری
ترک ها، زبان بتن برای بیان تنش ها و ضعف های داخلی هستند . نادیده گرفتن آن ها،صرفاً باعث تبدیل مشکلات جزئی به بحران های سازه ای بزرگ می شود . در یک سازه بتنی، مشاهده ترک های ریز زنگ هشداری است که نیاز به مداخله فوری و تخصصی دارد.
انتخاب روش ترمیم مناسب—چه تزریق اپوکسی برای بازگرداندن استحکام سازه ای، یا استفاده از ماستیک های الاستیک برای مدیریت حرکت درزها، و چه اعمال پوشش های محافظتی برای جلوگیری از تخریب محیطی—باید توسط کارشناسان خبره و با استفاده از محصولات تخصصی صورت گیرد.
با درک عمیق از انواع ترک در سازه های بتنی و سرمایه گذاری در راه حل های پیشگیرانه و ترمیمی نوین، می توان دوام سازه های بتنی را برای نسل های آینده تضمین کرد و از فرسایش و خوردگی خاموش جلوگیری نمود.
